软件版本:Quartus II 15.0.0
程序代码:
`timescale 1ns/1ns
module decoder2x4 (a,b,en,y);
input a,b,en;
output [0:3]y;
wire abar,bbar;
assign#1 abar = ~a; //语句 1
assign#1 bbar = ~b; //语句 2
assign#2 y[0] = ~ (abar & bbar & en);//语句 3
assign#2 y[1] = ~ (abar & b & en); //语句 4
assign#2 y[2] = ~ (a & bbar & en); //语句 5
assign#2 y[3] = ~ (a & b & en); //语句 6
endmodule
新建完工程并编译通过后再进行下面步骤。

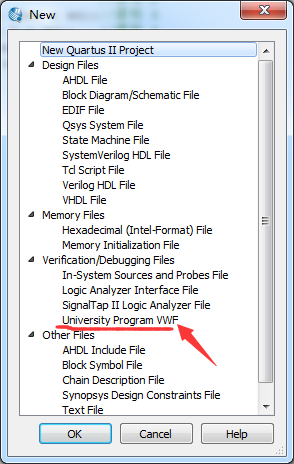

- File->new 新建波形文件,如下图所示:

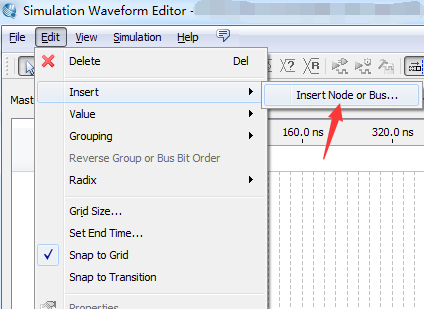

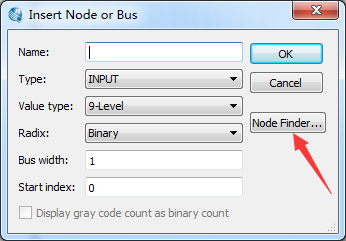

- 在图形编辑界面插入节点:

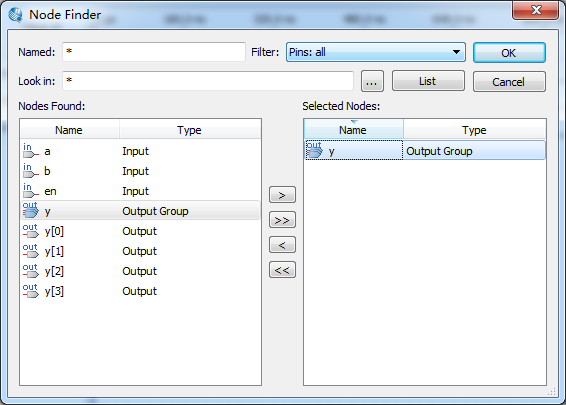

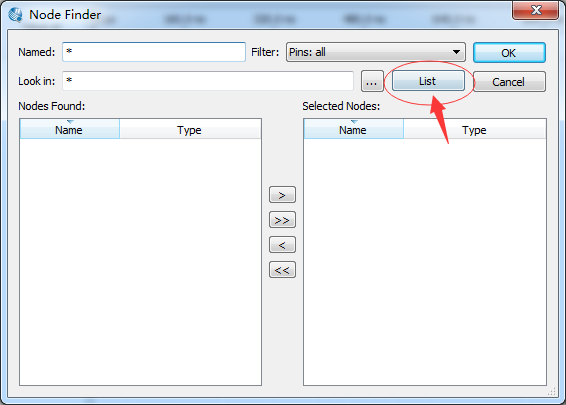

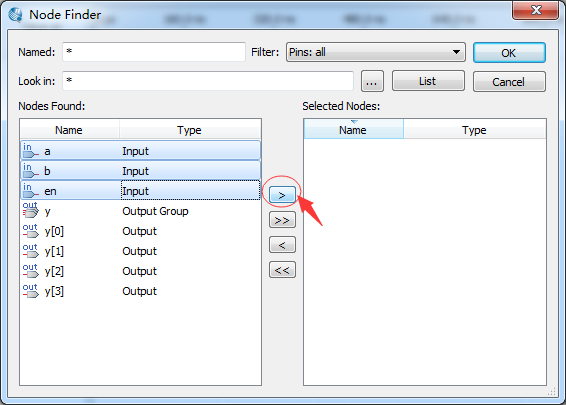

- 点击OK,并在insert 界面点击OK, 输入的结点就加入波形中了!
- 同理加入输出波形y,以group形式展现在波形中:

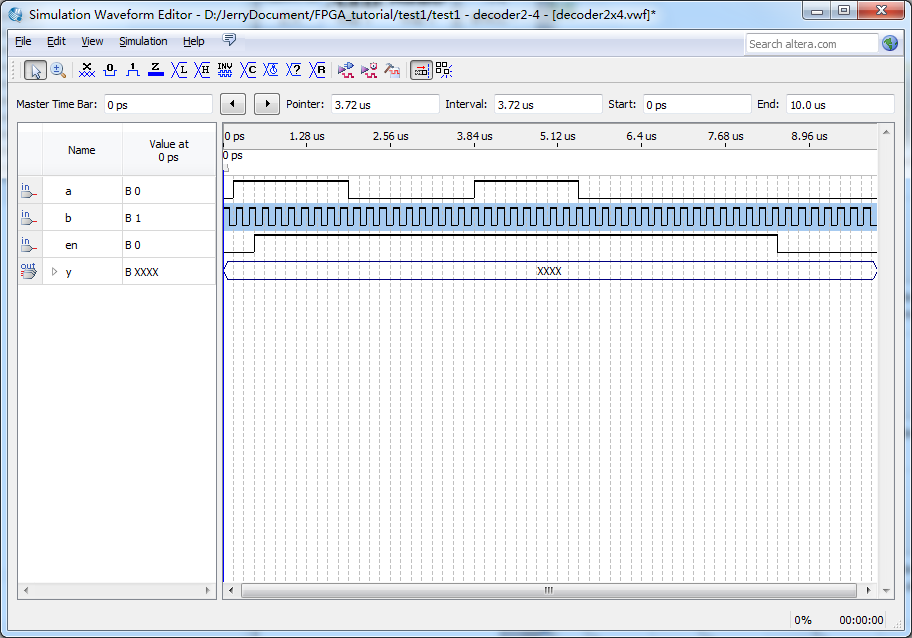

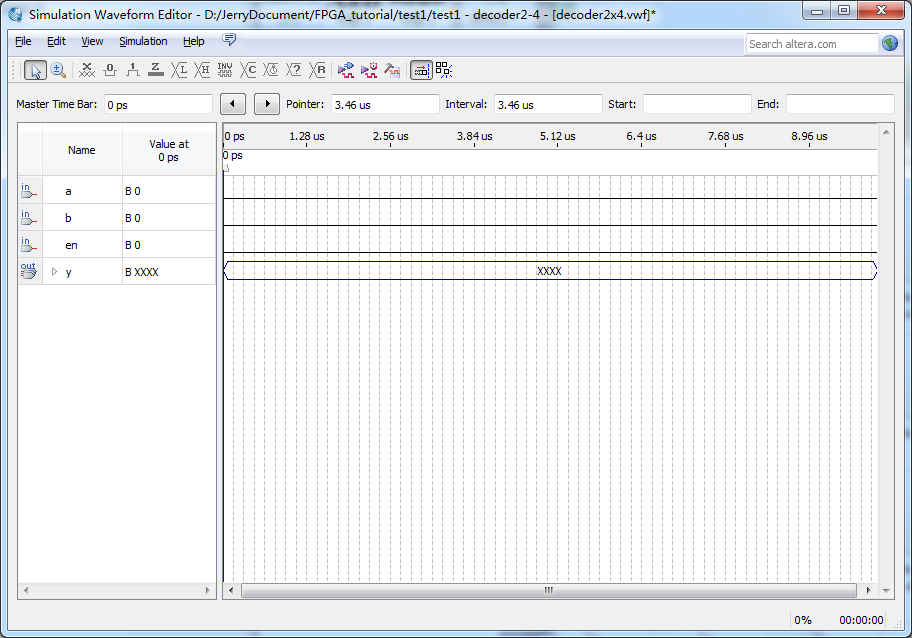

- 结点加入完成:
- 设置仿真时间:

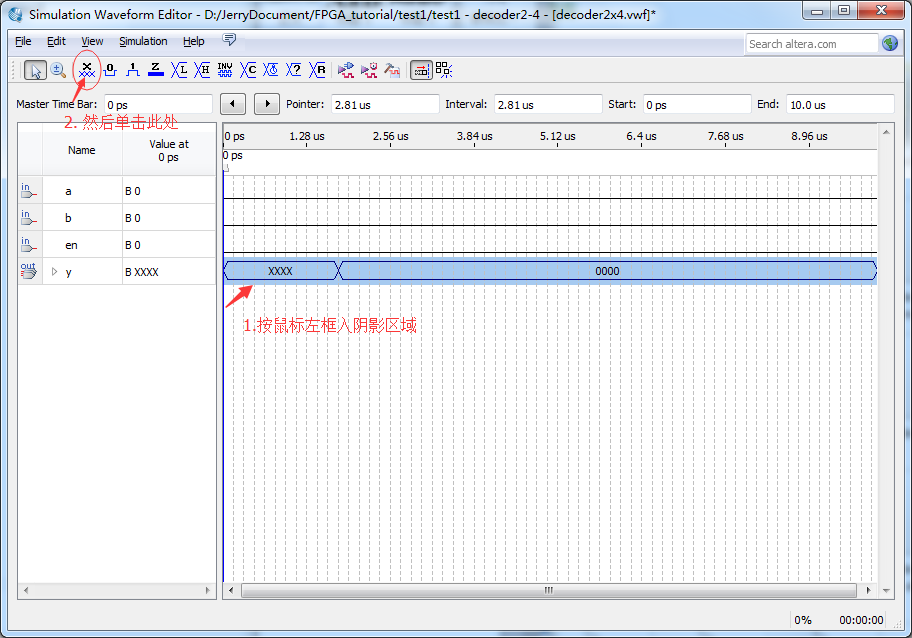

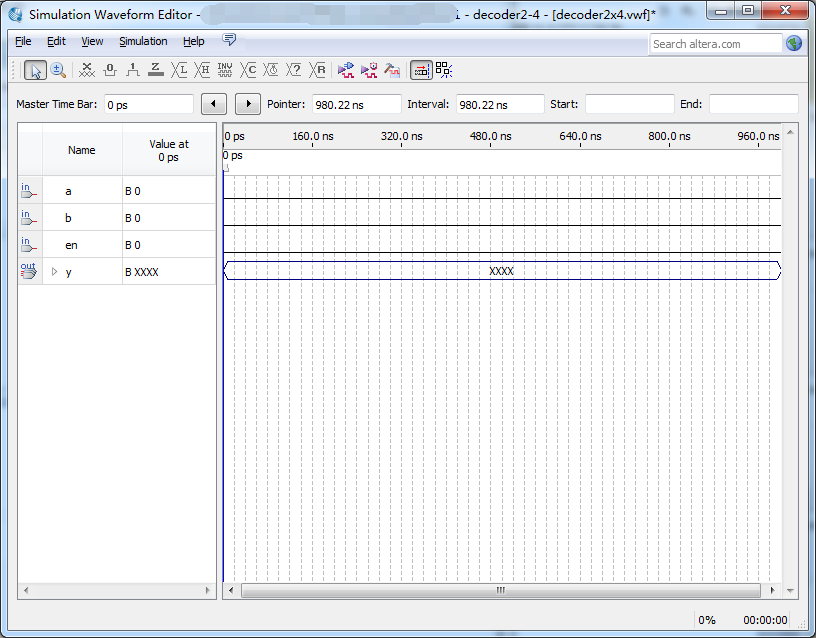

- 设置输出初使状态:

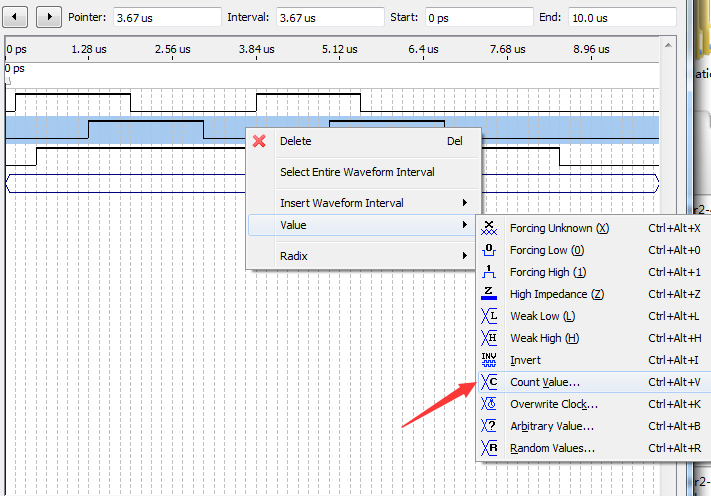

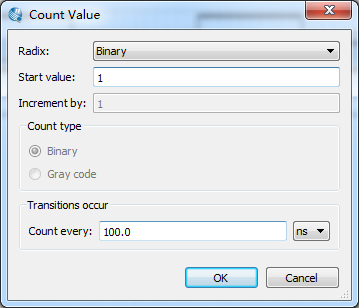

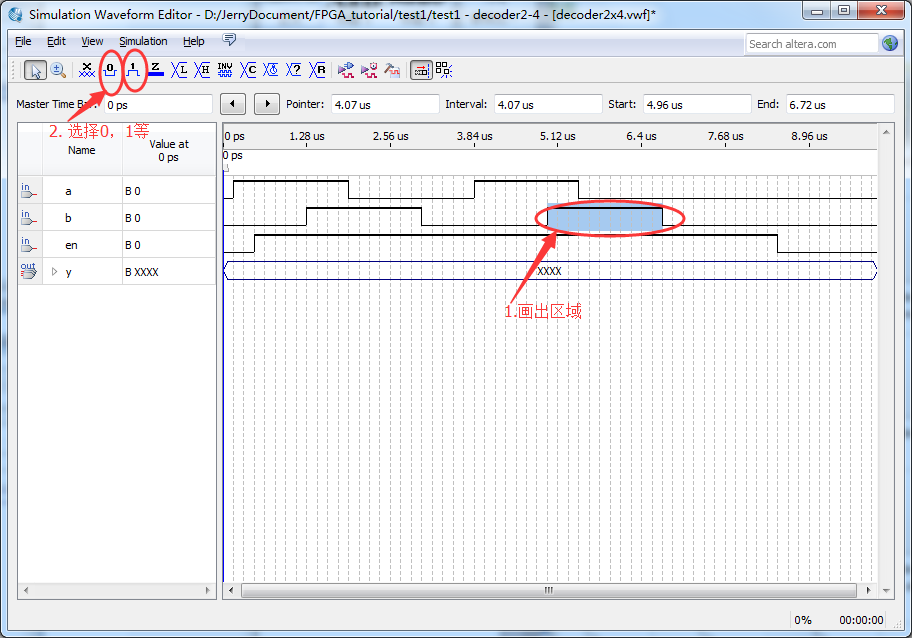

- 同样的操作,输入节点a, b, en 波形如下图所示:
或者还可以这样:
记住:在运行仿真之前要设置好modelsim的路径,这在之前的“Altera新手教程” 中已经详细讲过,这里就不再累述,另外此仿真依赖于modelsim,需要安装modlsim并且有相应的仿真库!

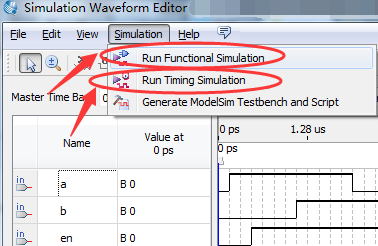

- 运行功能仿真与时序仿真:

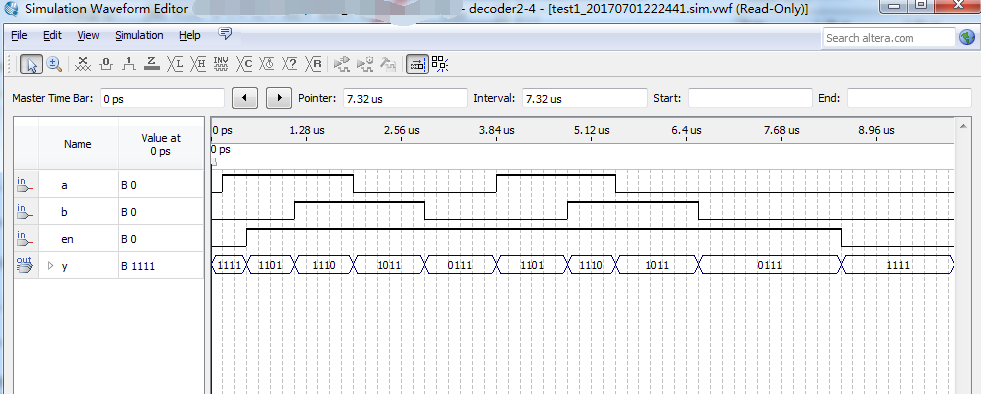

- 结果如下:
