深度之眼Pytorch打卡（五）：Pytorch计算图（动态图与静态图）与自动求导tensor.backgrad()

前言

---

   算法的实现过程就是张量进行各种运算的过程，而计算图（Computational Graph）就是记录这些运算过程的有向无环图，比如前向传播时输入张量经过加、减、乘、除得到输出张量，那么计算图就会记录输入输出张量、加减乘除运算和一些中间变量，这是进行反向传播的前提。自动求导是很重要的方法，有这样的机制，可以让我们在设计模型的时候避免去写繁琐的梯度计算代码。本笔记的框架主要来源于深度之眼，并作了一些相关的拓展，拓展内容主要源自对torch文档的翻译理解和一些介绍tensorflow和Pytorch的网站。

---

静态图与动态图

---

   计算图分为静态图和动态图。静态图，顾名思义就是图是确定的，即整个运算过程预先定义好了，然后再次运行的过程中只运算而不再搭建计算图，看起来就是数据在规定的图中流动。动态图，就是计算图是动态生成的，即边运算边生成计算图，是一个不断完成的过程，可能每运行一行代码都会拓展计算图。动态图便于调试、灵活，静态图速度要高效一些，但是不能改变数据流向。

   计算图是静态的深度学习框架，比较典型的就是Tensorflow。其也是因为张量在预先定义的图中流动而得名tensor flow，如图1所示（图片来自一介绍tensorflow的国外网站）。

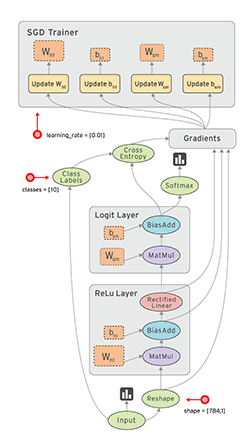

图1.tensor在计算图中flow

   Pytorch的计算图就是动态的，如图2所示（图片来自github上的Pytorch），几乎每进行一次运算都会拓展原先的计算图。最后生成完成，进行反向传播，当反向传播完成，计算图默认会被清除，即进行前向传播时记录的计算过程会被释放掉。所以，默认情况下，进行一次前向传播后最多只能用生成的计算图进行一次反向传播。

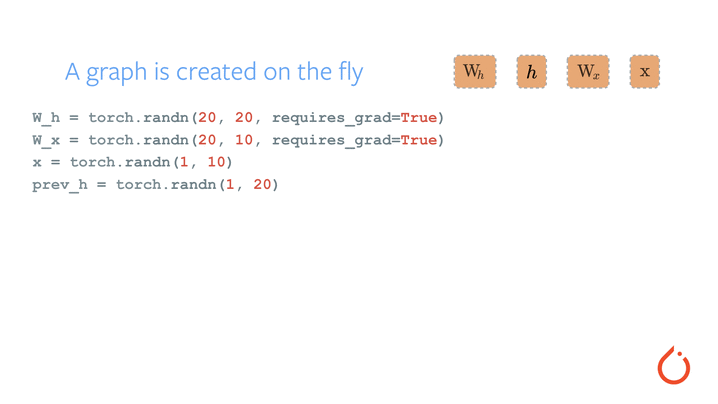

图2.Pytorch动态生成计算图

---

自动求导

---

• 张量属性

   回顾一下在笔记：​​深度之眼Pytorch打卡（二）：Pytorch张量与张量的创建中梳理的张量的几个与自动求导有关的属性。所有属性如图3所示。
​​

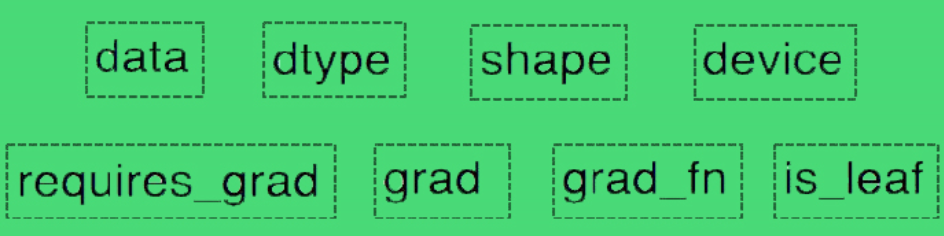

图3.tensor属性

   data： 用于存放tensor，是数据本体。

   grad： 存放data的梯度值。

   grad_fn： 记录生成该张量时所用的方法（函数——如乘法：grad_fn = < MulBackward0 >,加法：grad_fn = < AddBackward0 >），用于反向传播自动求梯度时选择求导方式。

   requires_grad： 指示该是否需要梯度，对于需要求导的tensor，其requires_grad属性必须为True，这样自动求导时才会对该张量求梯度。自己定义的tensor的requires_grad属性默认为False。神经网络层中的权值w的tensor的requires_grad属性默认为True，求导对象与被求导对象之间的中间变量也默认True。

   is_ leaf : 指示是否是叶子结点（张量），用户创建的结点称为叶子结点（张量）如X与 W，运算生成的则不是。梯度计算时的值来源于叶子节点，即求各节点的梯度值时，都要带入叶子结点的值进表达式，所以在一次反向传播完成前叶子结点的值不能在原地址上被修改（In-place operation）（修改会报错）。is_leaf为True的时候是叶子节点。叶子节点在经过反向传播之后梯度值能够得以保留，非叶子节点的梯度值则为：None，中间虽然算过，但是最后默认都释放了。

   代码中的计算图（计算过程）是：x = a + b；y = x.w；z = 0.5*y^2；m = (z - 1)/2；n = m - 0.1；p = sin(n)；

import torch

a = torch.eye(4, 3)
b = torch.full_like(a, 1)
x = torch.add(a, 1, b)
w = torch.randn(len(x[0]), 1, requires_grad=True)
y = torch.mm(x, w)
z = 0.5*y**2
m = (z - 1)/2
n = m - 0.1
p = torch.sin(n)
n.retain_grad
