subplot和subplots绘制子图

概述

---

plot可以绘出精美的图形，但是如果想要在一张图中展示多个子图，plot就很难办了。

matplotlib提供了subplot来解决这一问题。（其实很像matlab中的绘图方法）

subplot绘图方法

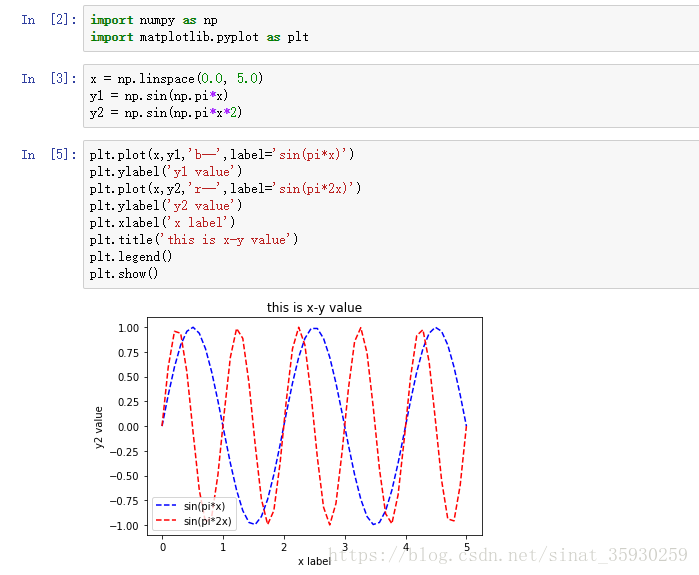

首先利用之前plot的方法，在一个人图中绘制两个曲线：

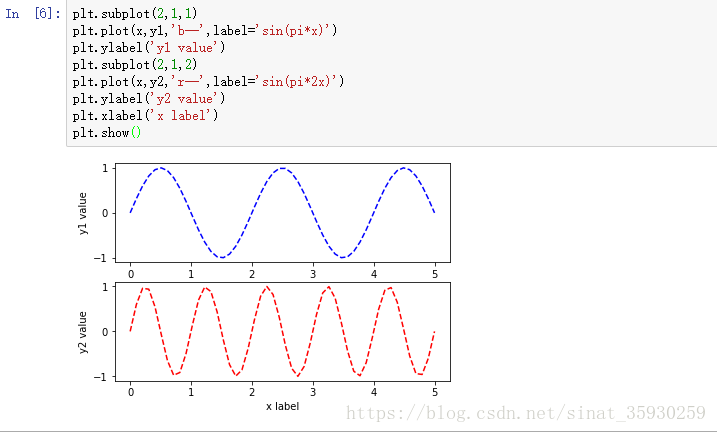

现在的效果是两个图像挤在一张图片中，有些情况下这样的布局比较好，有些情况下则需要将两个曲线分开到两个不同的子图像中绘制，这样可以如下：

plt.subplot(2,1,1)会将原始的图像切割成2个子图像，是2行1列，并将现在的操作位置转到第一个子图上，这样便实现了绘制子图的方法。

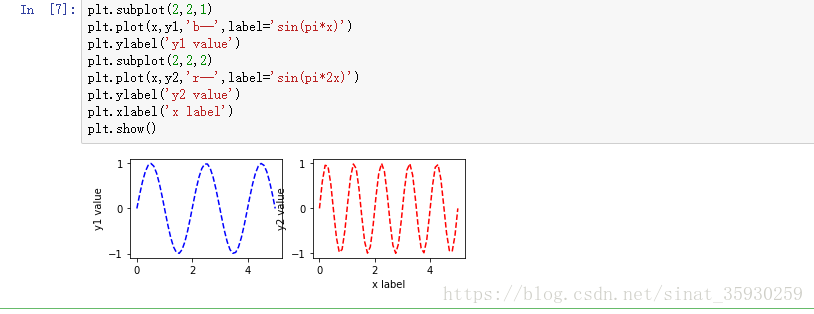

如果指定的是plt.subplot(2,2,1)，表示将会切割成2行2列额4个子图，那么将会是如下情况：

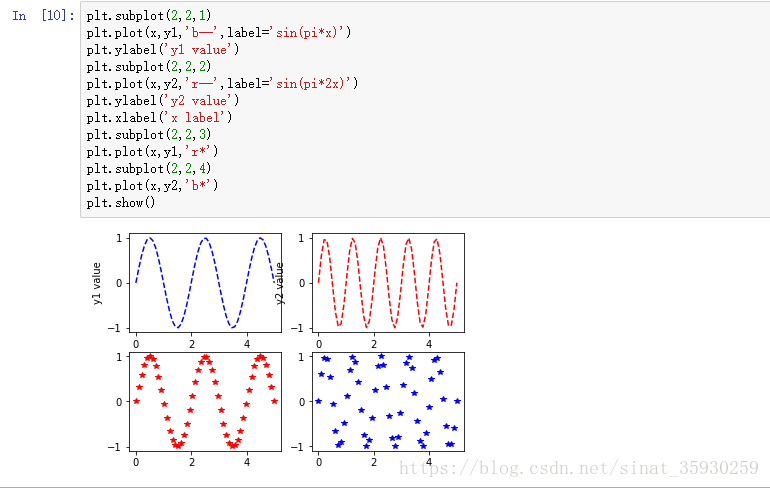

填充所有的子图就会是下面的情况：

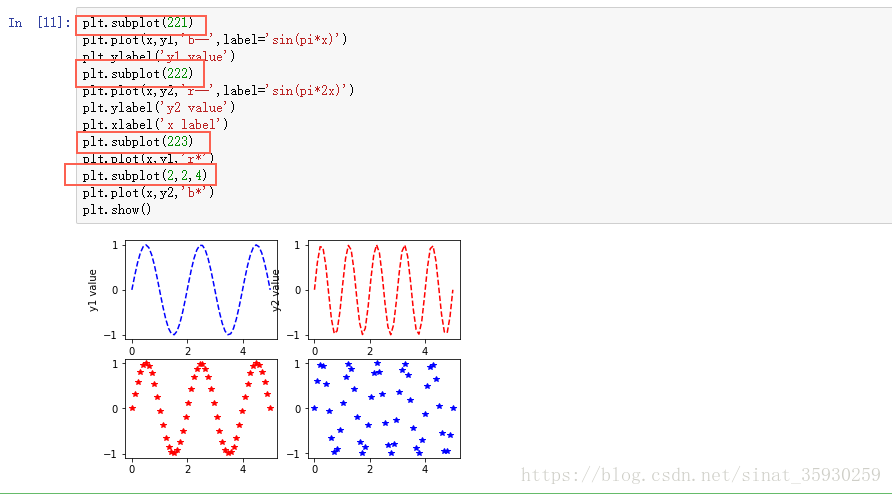

subplot在指定分割子图个数和定位子图时可以使用参数连写的方式如：plt.subplot(221)

subplots

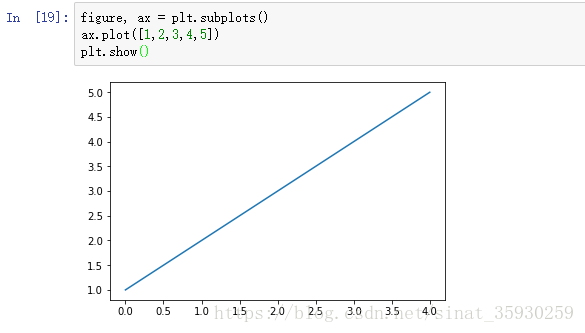

subplots返回的值的类型为元组，其中包含两个元素：第一个为一个画布，第二个是子图

当subplots指定多个字图的时候：

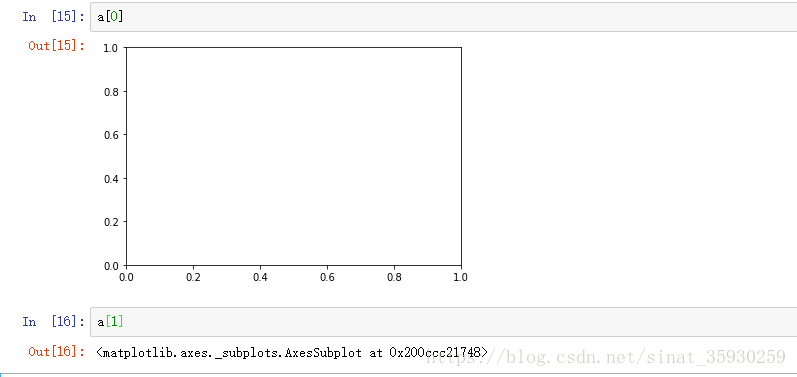

可见，画布被分为了4各部分，而ax变成了一个包含四个子图对象的array

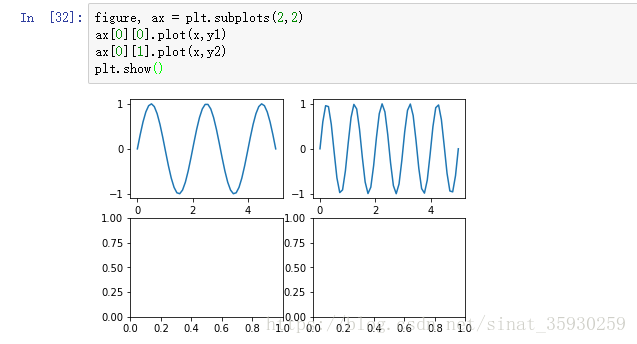

现在可以针对每一个子图进行画图：
