FSMC(TFTLCD显示实验，外部SRAM实验)

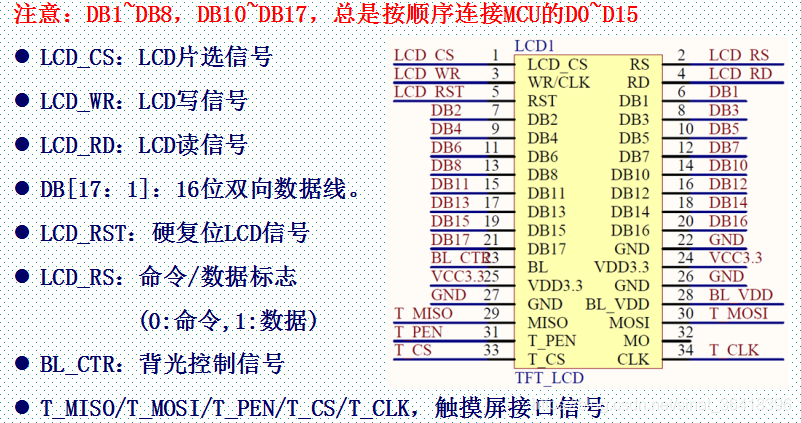

2.8寸 TFTLCD模块（ILI9341液晶显示控制芯片）

240*320分辨率； 16位真彩显示（65536色）；电阻触摸屏；背光电路；模块是3.3V供电（如果是5V MCU，必须在信号线串接120R电阻使用）；LI9341驱动

LCD7个底层接口函数

1，写寄存器值函数 ：void LCD_WR_REG(u16 regval)
2，写数据函数：void LCD_WR_DATA(u16 data)
3，读数据函数：u16 LCD_RD_DATA(void)
4，写寄存器内容函数： void LCD_WriteReg(u16 LCD_Reg, u16 LCD_RegValue)
5，读寄存器内容函数： u16 LCD_ReadReg(u16 LCD_Reg)
6，开始写GRAM函数： void LCD_WriteRAM_Prepare(void)
7，写GRAM函数： void LCD_WriteRAM(u16 RGB_Code)

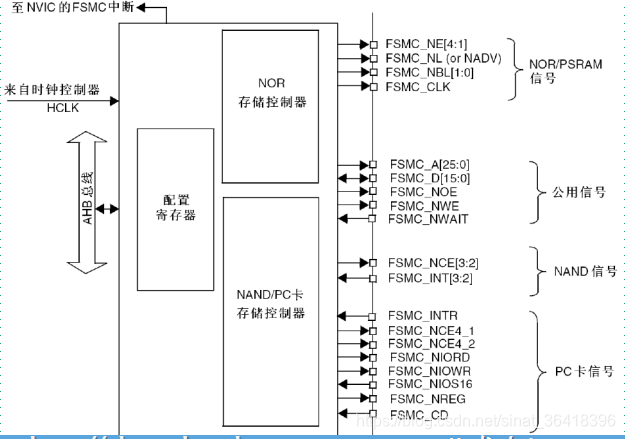

FSMC灵活的静态存储寄存器

能够与同步或异步存储器和16位PC存储器卡连接，STM32的FSMC接口支持包括SRAM、NAND FLASH、NOR FLASH和PSRAM等存储器。

FSMC驱动外部SRAM时，外部SRAM的控制一般有：地址线（如A0-A25）、数据线（如D0-D15）、写信号（WE，即WR）、读信号（OE，即RD）、片选信号（CS），如果SRAM支持字节控制，那么还有UB/LB信号。TFTLCD通过RS信号来决定传送的数据是数据还是命令，本质上可以理解为一个地址信号。

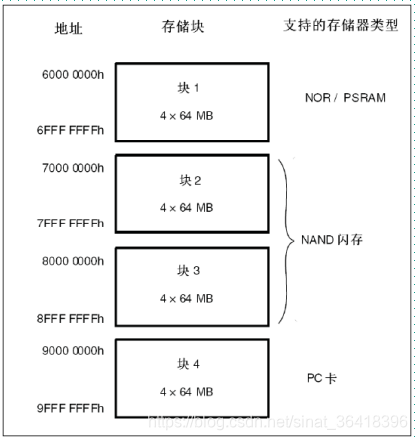

STM32的FSMC支持8/16/32位数据宽度，我们这里用到的LCD是16位宽度的，所以在设置的时候，选择16位宽就OK了。FSMC的外部设备地址映像，STM32的FSMC将外部存储器划分为固定大小为256M字节的四个存储块。

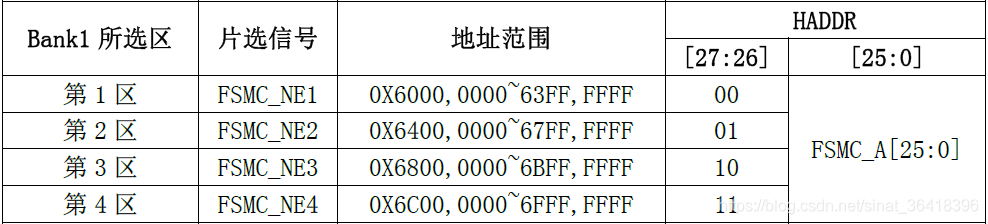

STM32的FSMC存储块1（Bank1）用于驱动NOR FLASH/SRAM/PSRAM，被分为4个区，每个区管理64M字节空间，每个区都有独立的寄存器对所连接的存储器进行配置。Bank1的256M字节空间由28根地址线（HADDR[27:0]）寻址。这里HADDR，是内部AHB地址总线，其中，HADDR[25:0]来自外部存储器地址FSMC_A[25:0]，而HADDR[26:27]对4个区进行寻址。如下表所示：

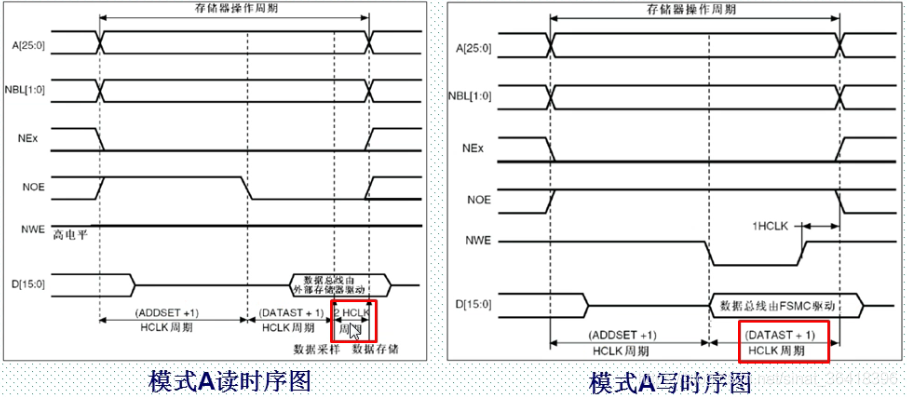

STM32的FSMC存储块1支持的异步突发访问模式包括：模式1，模式A-D 等多种时序模型，驱动SRAM时一般使用模式1或模式A，这里使用模式A来驱动SRAM。模式A支持读写时序分开设置，对STM32F4仅写时序DATAST需要加1。NBL对应UB/LB字节控制，NE对应CS，NOE对应OE，NWE对应WE。

当Bank1接的是16位宽度存储器的时候：HADDR[25:1]–> FSMC_A[24:0]
当Bank1接的是8位宽度存储器的时候：HADDR[25:0]–>FSMC_A[25:0]
不论外部接8位/16位宽设备，FSMC_A[0]永远接在外部设备地址A[0]
NOR FLASH/ PSRAM 相关寄存器（存储块1）：
闪存片选控制寄存器（FSMC_BCRx）
闪存片选时序寄存器（FSMC_BTRx）
闪存写时序控制寄存器（FSMC_BWTRx）（只有在读写时序不一致时才需要设置）
在ST官方库提供的的寄存器定义里面，并没有定义FSMC_BCRx、FSMC_BTRx、FSMC_BWTRx等这个单独的寄存器，而是将他们进行了一些组合。规律如下：

FSMC_BCRx和FSMC_BTRx，组合成BTCR[8]寄存器组，他们的对应关系如下：
BTCR[0]对应FSMC_BCR1，BTCR[1]对应FSMC_BTR1
BTCR[2]对应FSMC_BCR2，BTCR[3]对应FSMC_BTR2
BTCR[4]对应FSMC_BCR3，BTCR[5]对应FSMC_BTR3
BTCR[6]对应FSMC_BCR4，BTCR[7]对应FSMC_BTR4

FSMC_BWTRx则组合成BWTR[7]，他们的对应关系如下：
BWTR[0]对应FSMC_BWTR1，BWTR[2]对应FSMC_BWTR2，
BWTR[4]对应FSMC_BWTR3，BWTR[6]对应FSMC_BWTR4，
BWTR[1]、BWTR[3]和BWTR[5]保留，没有用到。
注：数据保持时间，等于: DATAST(+1)个HCLK时钟周期，DATAST最大为255。对ILI9341来说，其实就是WR低电平持续时间，为15ns，不过ILI9320等则需要50ns。考虑兼容性，对STM32F1，一个HCLK=13.8ns (1/72M)，设置为3；对STM32F4，一个HCLK=6ns(1/168M) ，设置为9。

IS62WV51216简介

一款16位512字节（16*512=1M）容量的CMOS静态内存（SRAM）芯片。
①高速。具有45ns/55ns访问速度。
②低功耗。操作时：36mW;待机时：12uW。
③兼容TTL电平。
④全静态操作。不需要刷新和时钟电路。
⑤三态输出。
⑥字节控制功能。支持高/低字节控制。

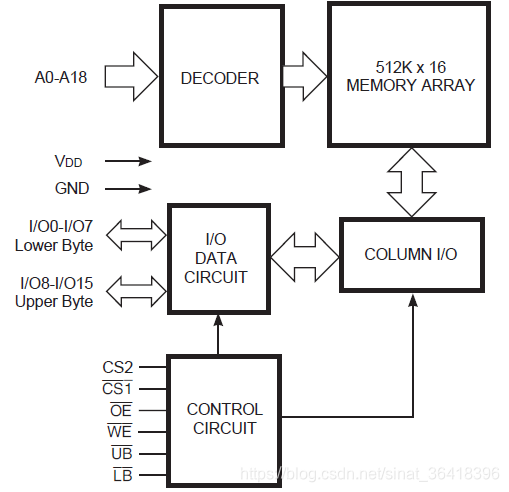

图中A0-18为地址线，总共19根地址线（即2^19=512K，1K=1024）；I/O0-15为数据线，总共16根数据线。CS2和CS1都是片选信号，不过CS2是高电平有效CS1是低电平有效；OE是输出使能信号（读信号）；WE为写使能信号；UB和LB分别是高字节控制和低字节控制信号；

IS62WV51216时序图

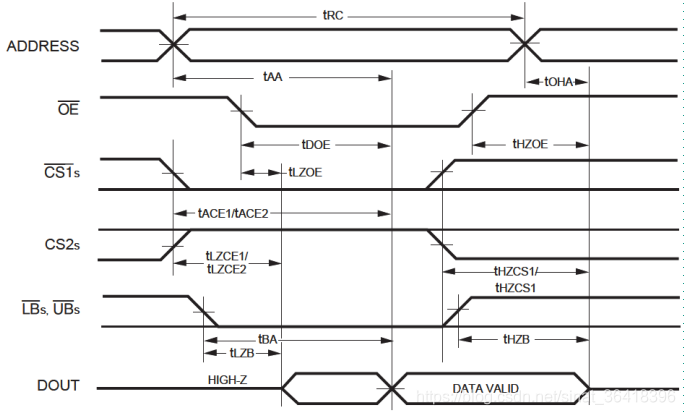

芯片IS62WV51216的8080并口读时序
重点时序：
读周期时间(tRC)
地址建立时间(tAA)
OE建立时间(tDOE)
我们开发板使用55ns的IS62WV51216，tRC=55ns，tAA=55ns（Max），tDOE=25ns（Max）

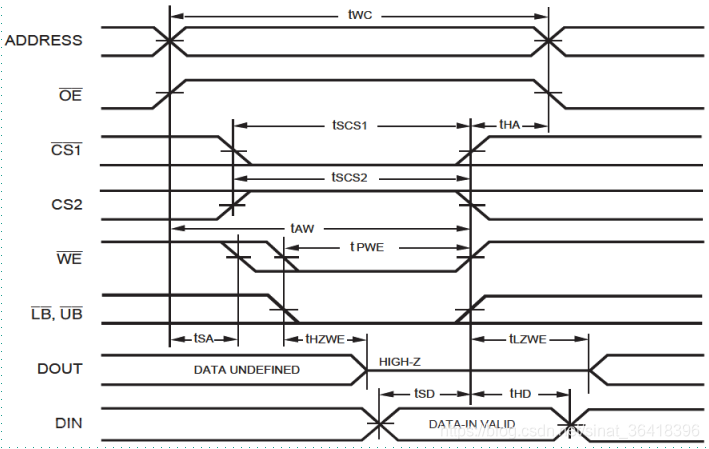

芯片IS62WV51216的8080并口写时序
重点时序：
读周期时间(tRC)
地址建立时间(tAA)
OE建立时间(tDOE)
我们开发板使用55ns的IS62WV51216，tRC=55ns，tAA=55ns（Max），tDOE=25ns（Max）

注：DATAST[7:0]：数据保持时间，等于: DATAST(+1)个HCLK时钟周期，DATAST最大为255。对IS62WV51216来说，其实就是OE/WE低电平持续时间，最大为55ns。对STM32F1，一个HCLK=13.8ns (1/72M)，设置为3；对STM32F4，一个HCLK=6ns(1/168M) ，设置为8。

ADDSET[3:0]：地址建立时间。表示：ADDSET (+1)个HCLK周期，ADDSET最大为15。对IS62WV51216来说，访问周期最快位55ns，而我们前面的设置，已经可以保证访问周期不小于55ns，因此这个地址建立时间，我们可以直接设置为0即可。

FSMC驱动IS62WV51216芯片

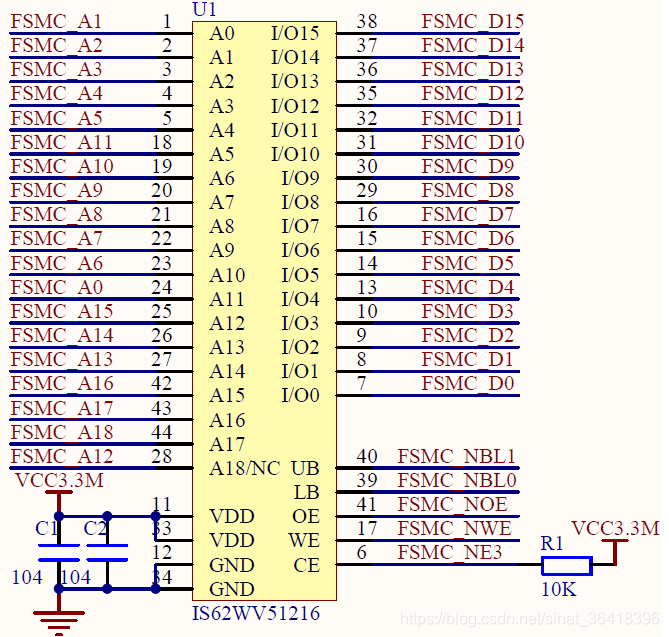

FSMC驱动外部SRAM时，外部SRAM的控制一般有：地址线（如A0-A25）、数据线（如D0-D15）、写信号（WE，即WR）、读信号（OE，即RD）、片选信号（CS），如果SRAM支持字节控制，那么还有UB/LB信号。而IS62WV51216的信号我们在前面介绍过，包括：I/O0-I/O15、A0-A18、OE、WE、CS、UB、LB等，我们将这些信号依次连接STM32 FSMC接口的D0-D15、A0-A18、OE、WE、CS、UB、LB等信号即可。

SRAM相关的函数

1， FSMC_SRAM_Init函数
2， FSMC_SRAM_WriteBuffer函数
3， FSMC_SRAM_ReadBuffer函数

SRAM程序源码

mian.c

```c
#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "sram.h"

u32 testsram[250000] __attribute__((
