Activiti工作流学习分享

一：什么是Activiti

Activiti是一个开源的工作流引擎，它实现了BPMN 2.0规范，可以发布设计好的流程定义，并通过api进行流程调度。

业务流程模型注解（Business Process Modeling Notation - BPMN）是 业务流程模型的一种标准图形注解。包括用户任务,定时任务都有统一的模型规范。

Activiti 作为一个遵从 Apache 许可的工作流和业务流程管理开源平台，其核心是基于Java的超快速、超稳定的 BPMN2.0 流程引擎，强调流程服务的可嵌入性和可扩展性，同时更加强调面向业务人员。

在项目中，Activiti实际上相当于一个第三方插件帮助原本系统业务更好的执行，Activiti本身并没有任何业务逻辑。

二：为什么需要引入Activiti工作流

举个例子：

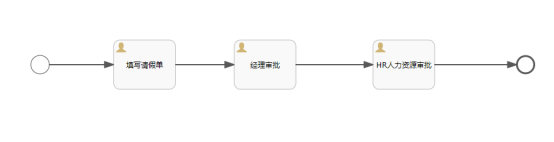

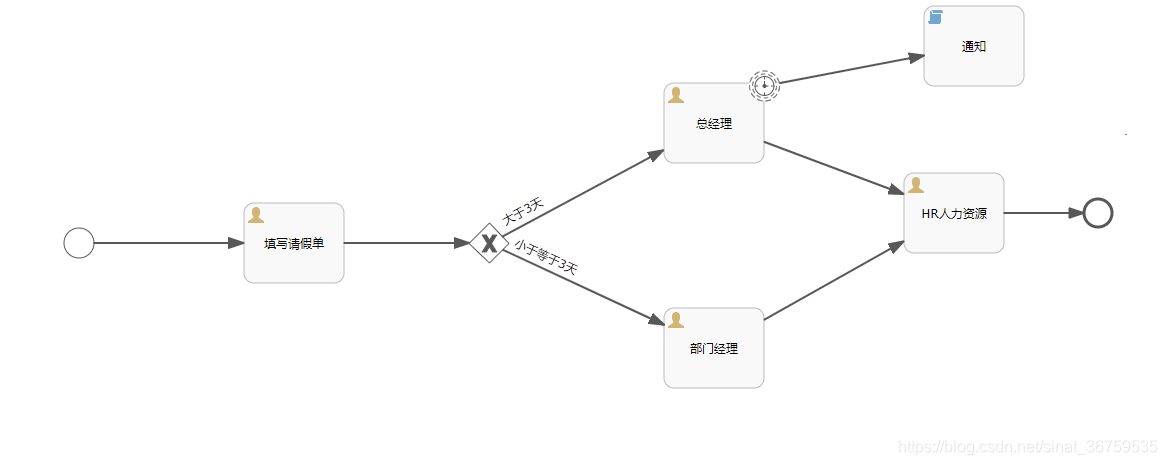

如果我们要开发一套请假流程，具体流程如下：

在没有Activiti工作流引擎帮助下，我们会怎么设计表结构？默认模式下，应该会设计两张表，一张来存请假内容，一张来存请假审批过程。只有总经理和HR人力能够批改。假设当我们设计好表后，需求改变了，经理审批这个节点改成组长审批，那这个时候，我们是不是又要修改代码或者表结构？

这个时候Activiti引擎起作用。我们不会把具体节点人写死，而是可以在流程过程中指定。

三：如何使用Activiti

Activiti使用时注意的概念
1.保存流程图—>相当于将流程图存到activiti数据库中，此时是静态资源。

2.发布流程---->相当java中的类，如果开始节点部署的普通的开始事件，则不会自动启动流程，如果里面开始节点使用定时事件，则到时间便会自动启动流程实例（可以内置定时事件应用到TCL电子的点检任务）。

3.启动流程实例—>相当java中的对象

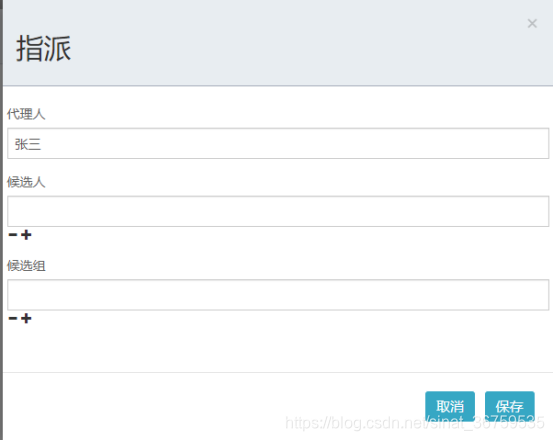

1.每个节点的任务都指定具体人

/**

• 保存流程

• @param modelId 模型ID

• @param name 流程模型名称

• @param description

• @param json_xml 流程文件

• @param svg_xml 图片
  */
  @RequestMapping(value="/model/{modelId}/save", method = RequestMethod.PUT)
  @ResponseStatus(value = HttpStatus.OK)
  public void saveModel(@PathVariable String modelId
  , String name, String description
  , String json_xml, String svg_xml) {
  try {

  Model model = repositoryService.getModel(modelId);

  ObjectNode modelJson = (ObjectNode) objectMapper.readTree(model.getMetaInfo());

  modelJson.put(MODEL_NAME, name);
  modelJson.put(MODEL_DESCRIPTION, description);
  model.setMetaInfo(modelJson.toString());
  model.setName(name);
  repositoryService.saveModel(model);

  repositoryService.addModelEditorSource(model.getId(), json_xml.getBytes(“utf-8”));

  InputStream svgStream = new ByteArrayInputStream(svg_xml.getBytes(“utf-8”));
  TranscoderInput input = new TranscoderInput(svgStream);

  PNGTranscoder transcoder = new PNGTranscoder();
  // Setup output
  ByteArrayOutputStream outStream = new ByteArrayOutputStream();
  TranscoderOutput output = new TranscoderOutput(outStream);

  // Do the transformation
  transcoder.transcode(input, output);
  final byte[] result = outStream.toByteArray();
  repositoryService.addModelEditorSourceExtra(model.getId(), result);
  outStream.close();
  } catch (Exception e) {
  LOGGER.error(“Error saving model”, e);
  throw new ActivitiException(“Error saving model”, e);
  }
  }

/**
* 发布流程
* @param modelId 模型ID
* @return
*/
@ResponseBody
@RequestMapping("/publish")
public Object publish(String modelId){
logger.info(“流程部署入参modelId：{}”,modelId);
Map<String, String> map = new HashMap<String, String>();
try {
Model modelData = repositoryService.getModel(modelId);
byte[] bytes = repositoryService.getModelEditorSource(modelData.getId());
if (bytes == null) {
logger.info(“部署ID:{}的模型数据为空，请先设计流程并成功保存，再进行发布”,modelId);
map.put(“code”, “FAILURE”);
return map;
}
JsonNode modelNode = new ObjectMapper().readTree(bytes);
BpmnModel model = new BpmnJsonConverter().convertToBpmnModel(modelNode);
Deployment deployment = repositoryService.createDeployment()
.name(modelData.getName())
.addBpmnModel(modelData.getKey()+".bpmn20.xml", model)
.deploy();
modelData.setDeploymentId(deployment.getId());
repositoryService.saveModel(modelData);
map.put(“code”, “SUCCESS”);
} catch (Exception e) {
logger.info(“部署modelId:{}模型服务异常：{}”,modelId,e);
map.put(“code”, “FAILURE”);
}
logger.info(“流程部署出参map：{}”,map);
return map;
}

/**

• 启动流程实例
  /
  @Test
  public void startProcessInstance() {

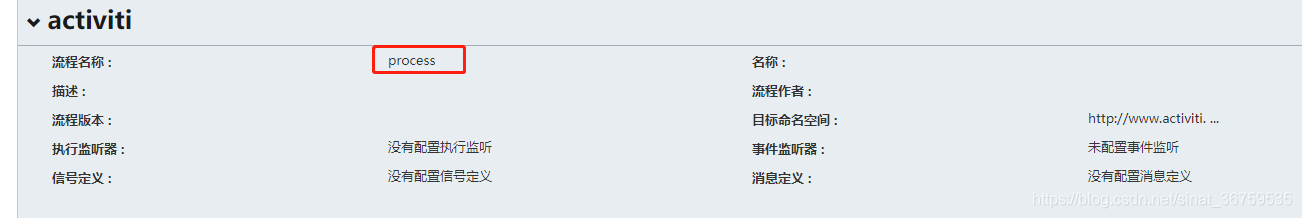

  ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(“process”);
  }
  /*

• 完成Task任务需在最后执行
  */
  @Test
  public void completeTask() {

  List list = taskService.createTaskQuery().taskAssignee(“张三”).list();

  for (Task task : list) {
  taskService.complete(task.getId());
  }

}

2.节点代理人是动态的

流程变量概念:相当于局部变量，使用范围在当前实例内有效

/**

• 启动流程实例
  */
  @Test
  public void startProcessInstance() {
  Map<String, Object> map = new HashMap<>();
  map.put(“name”, “张三”);
  runtimeService.startProcessInstanceByKey(“process”,map);

}

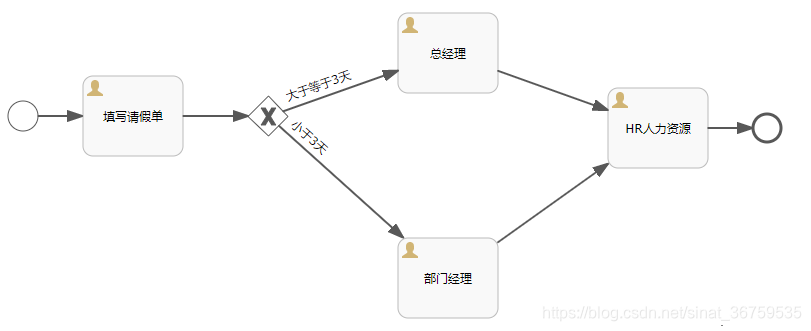

3.流程分支控制

/**

• 完成任务设置流程变量 方式一
  */
  @Test
  public void completeTask() {

  List list = taskService.createTaskQuery().taskAssignee(“张三”).list();

  for (Task task : list) {
  taskService.setVariable(task.getId(),“num”,2);
  taskService.complete(task.getId());
  }

}

/**

• 完成任务设置流程变量 方式二
  */
  @Test
  public void completeTask() {

  List list = taskService.createTaskQuery().taskAssignee(“张三”).list();

  for (Task task : list) {
  Map<String, Object> map = new HashMap<>();
  map.put(“num”, 2);
  taskService.complete(task.getId(),map);
  }

}

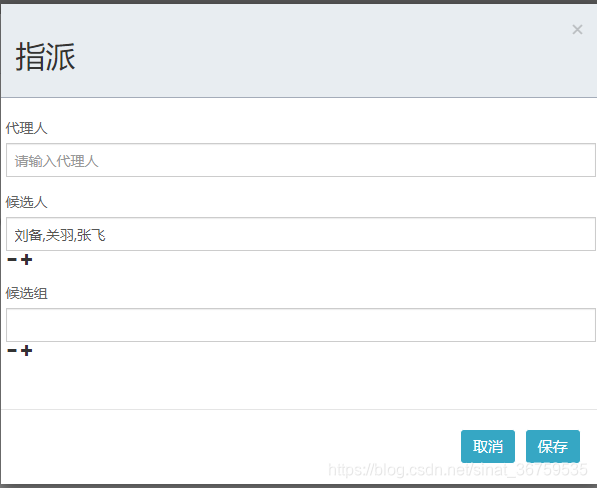

4.候选人和候选组
在实现上，候选人和候选组是一样的

假设总经理有多个人可以审批请假流程，那我们不能把审批人固定为某个人。我们可以直接写死候选人，也可以将候选人设置为流程变量，然后在流程执行过程中设置变量值。

@Test
public void claimTask() {
List list = taskService.createTaskQuery().taskCandidateUser(“刘备”).list();

   for (Task task : list) {
       taskService.claim(task.getId(), "刘备");
   }

}

5.定时任务和脚本任务
假设总经理比较忙，太长时间忘记审批，这个时候可以设置定时任务，调用脚本进行通知

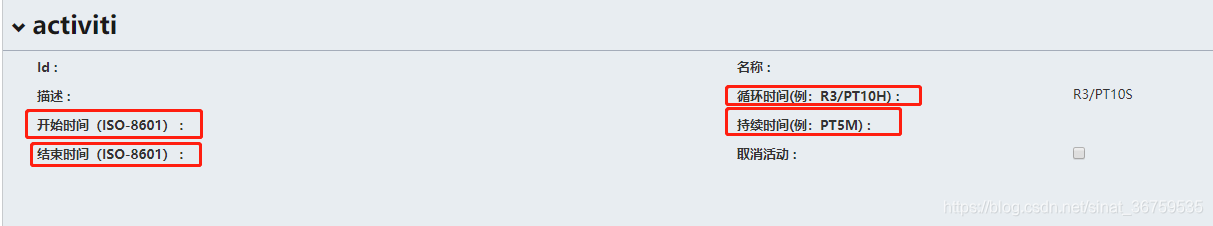

定时任务设置

时间格式使用ISO-8601使用方式可以参考百度百科；其中循环时间可以使用corn表达式

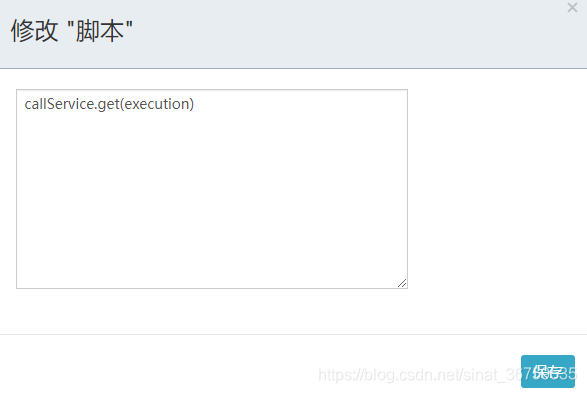

脚本任务设置

脚本支持JavaScript， groovy，研究当中，使用JavaScript

脚本内容中我们可以调用java后台代码中方法

如下callService是我们在java后台中写的一个托管给spring的类，execution是activiti内置的对象，javascript和java代码中都能对其进行调用，可以通过execution获取该流程当前实例id，流程变量等。

@Component
public class CallService {

public String get(DelegateExecution execution){
    System.out.println("----get----"+new Date()+"processInstanceId="+execution.getProcessInstanceId()+"--businessKey="+execution.getProcessBusinessKey());
    return null;
}

}

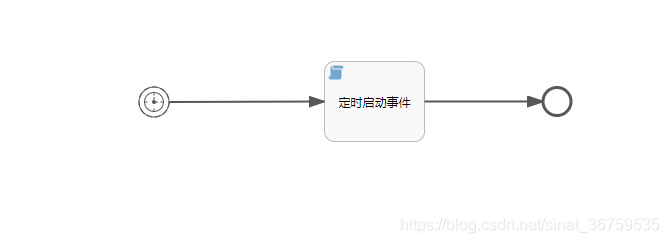

6.内置定时启动事件
应用场景：需要定时启动某些流程的时候，我们可以使用定时启动事件做为开始事件。

此时只需要将此流程部署即可，注意点：如果需要使用该定时启动事件的流程来定时启动任务，则部署该定时启动事件流程时需要设置不同流程名（processDefinitonKey)。

和前端探讨：1.修改节点内容

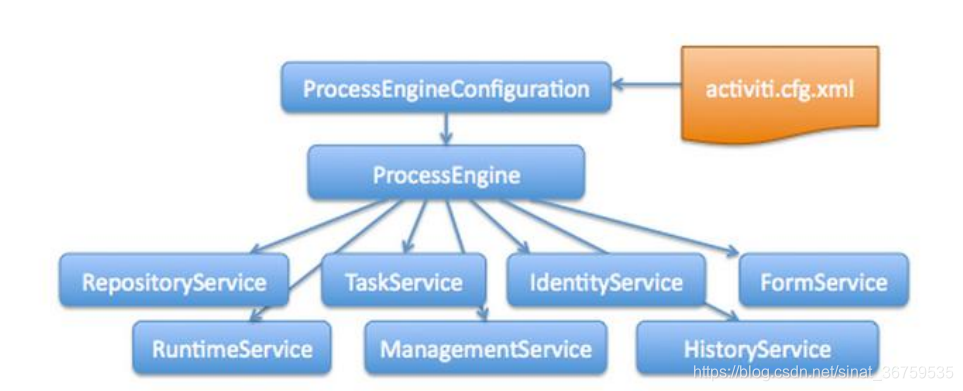

四.Activiti架构

activiti.cfg.xml

activiti 的引擎配置文件，包括：ProcessEngineConfiguration 的定义、数据源定义、事务管理器等，此文件其实就是一个 spring 配置文件。

ProcessEngineConfiguration

流程引擎的配置类，通过 ProcessEngineConfiguration 可以创建工作流引擎 ProceccEngine。

ProcessEngine

工作流引擎，相当于一个门面接口，通过 ProcessEngineConfiguration 创建 processEngine，通过ProcessEngine 创建各个 service 接口。

7个service，在研究当中只看

IdentityService， FormService，ManagementService暂无研究

RepositoryService

是 activiti 的资源管理类，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此 service 将流程定义文件的内容部署到计算机。

除了部署流程定义以外还可以：

查询引擎中的发布包和流程定义。

暂停或激活发布包，对应全部和特定流程定义。 暂停意味着它们不能再执行任何操作了，激活

是对应的反向操作。

获得多种资源，像是包含在发布包里的文件， 或引擎自动生成的流程图。

获得流程定义的 pojo 版本， 可以用来通过 java 解析流程，而不必通过 xml。

RuntimeService

它是 activiti 的流程运行管理类。可以从这个服务类中获取很多关于流程执行相关的信息

TaskService

是 activiti 的任务管理类。可以从这个类中获取任务的信息。

HistoryService

是 activiti 的历史管理类，可以查询历史信息，执行流程时，引擎会保存很多数据（根据配置），比

如流程实例启动时间，任务的参与者， 完成任务的时间，每个流程实例的执行路径，等等。 这个

服务主要通过查询功能来获得这些数据。
