Smith圆图阻抗匹配变化规律

一、Smith圆图结构

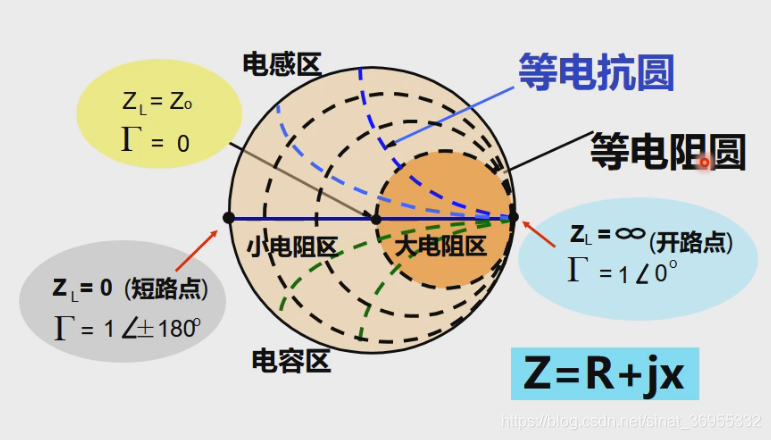

Smith圆图示意

二、阻抗匹配示例

Smith圆图	阻抗匹配	滤波

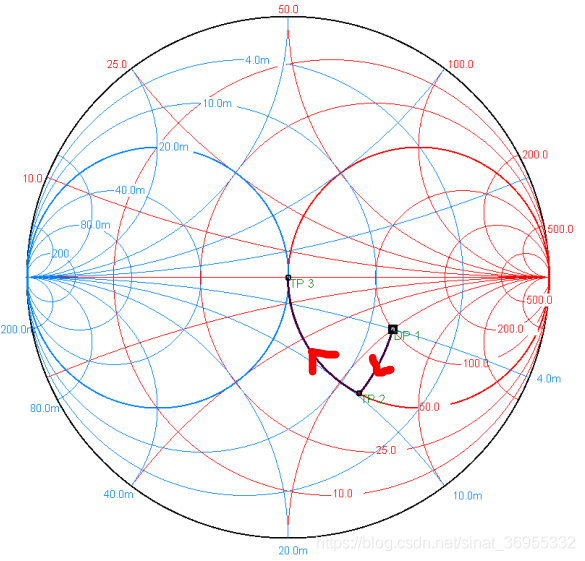

	串C并L	高通

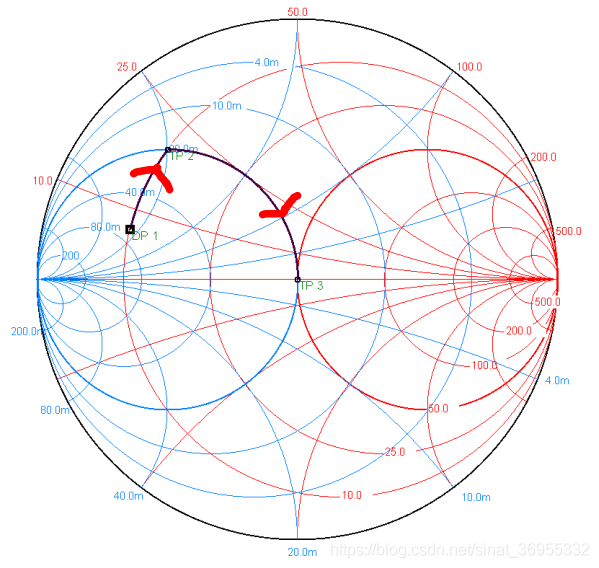

	并L串C	高通

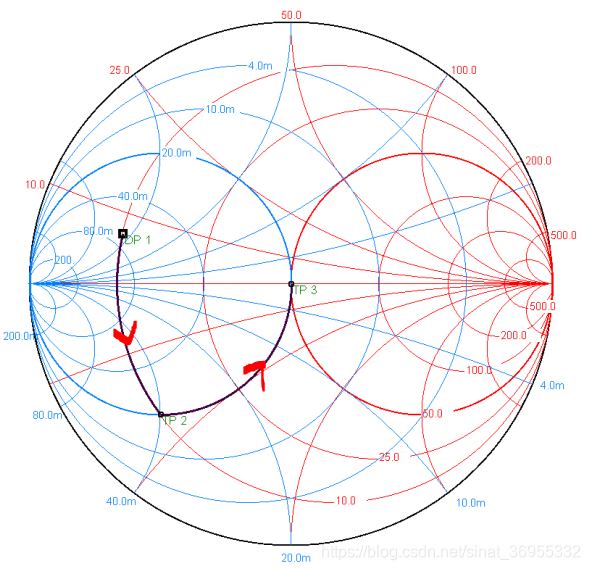

	串L并C	低通

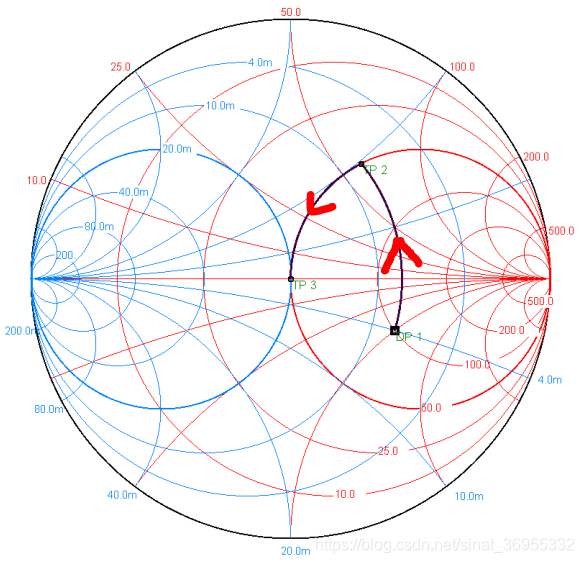

	并C串L	低通

三、规律总结

1、上感下容
在Smith圆图中向上移动匹配电感，向下移动匹配电容
2、LC选择
顺时针移动：串L或并C
逆时针移动：串C或并L
阻抗圆串联，导纳图并联。
3、滤波特性
顺时针移动：低通滤波
逆时针移动：高通滤波
