USB_HUB电路(一拖四)设计概述-GL852GT

USB_HUB电路(一拖四)设计概述-GL852GT

USB_HUB电路指一种可以将一个USB接口扩展为多个(通常为4个),并可以使这些接口同时使用的电路。USB是一种外部总线标准,用于规范PC和外部设备的连接和通信,USB接口支持即插即用和热插拔功能。

本次设计电路采用GL852GT系列器件(USB 2.0 MTT Hub Controller),4端口集线器解决方案,规范修订版为2.0,GL852GT在内部ROM中实现了多种集线器配置功能,需要一个外部EEPROM,但在LQFP48封装中无需外部EEPROM,MCU在运行期间检测通用I/O(GPIO)状态,通过GPIO设置配置下游端口的数量。手册中提出在12mhz下达到6 MIPS速率,因此在外部晶振中选择12mHz。

在这里插入图片描述

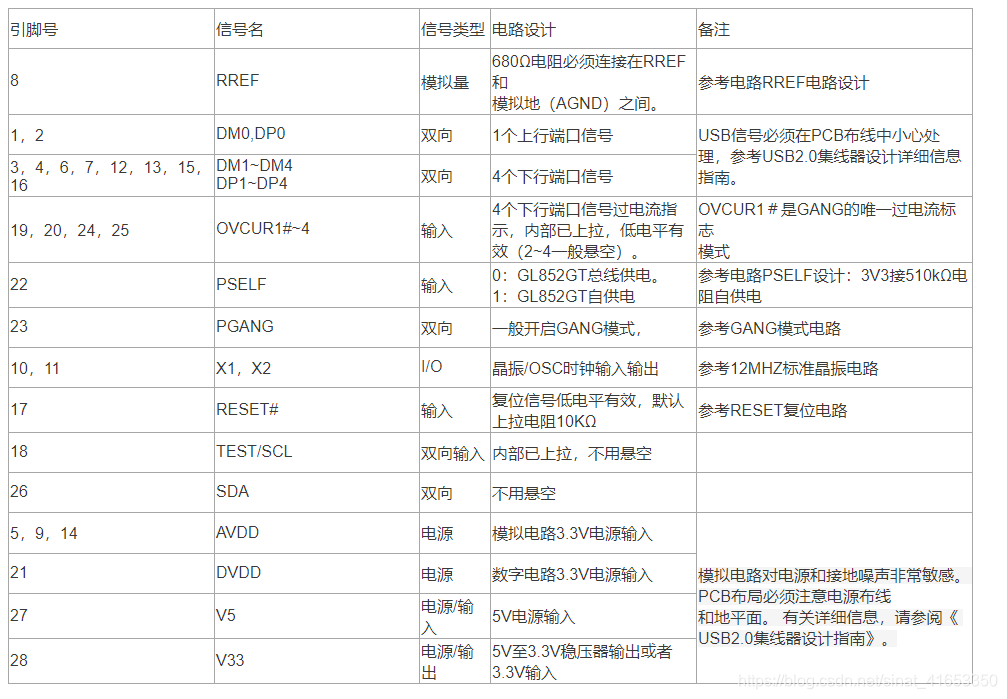

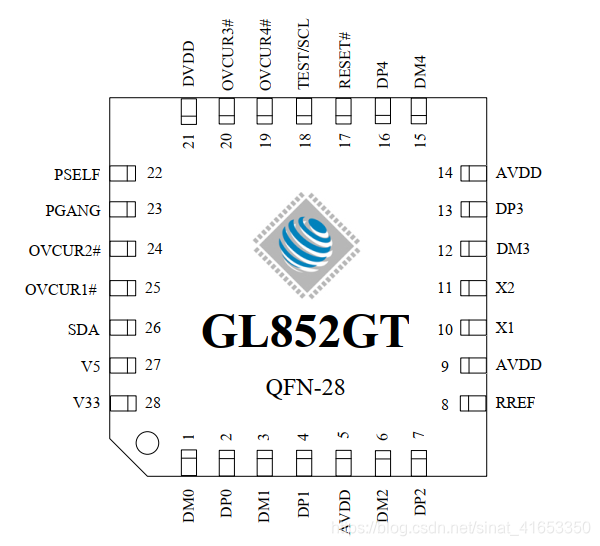

引脚概述:

在这里插入图片描述

以下参考电路结构均是根据器件手册引脚描述设计而来,阻容参数以及模式选择详细设计参考器件手册

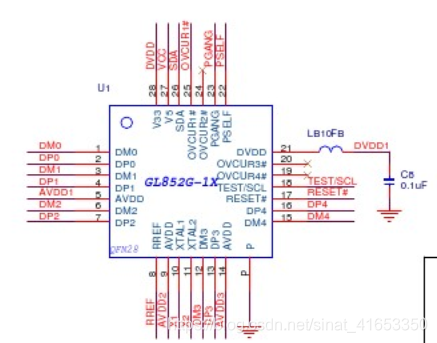

总体电路设计

在这里插入图片描述

RREF电路设计:

在这里插入图片描述

PSELF电路设计

在这里插入图片描述

GANG模式电路设计

在这里插入图片描述

晶振电路设计

在这里插入图片描述

RESET电路设计

在这里插入图片描述

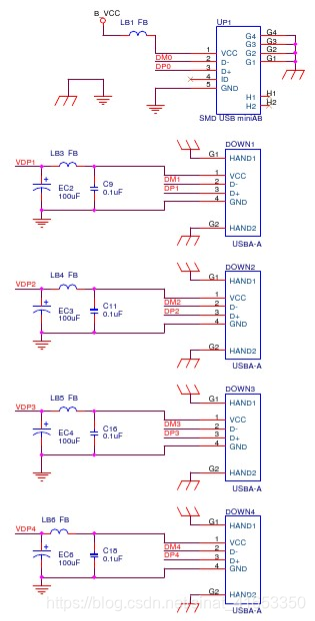

上游及下游端口电路设计

在这里插入图片描述

参考资源链接:[USB_HUB电路解析:GL852GT芯片与引脚设计](https://wenku.csdn.net/doc/6412b474be7fbd1778d3fa52) 为了确保基于GL852GT芯片的USB_HUB电路设计能够支持信号的稳定传输和有效的过电流保护,你需要关注以下几个关键的设计要点: 首先,为了保证信号的稳定性,需要正确设计晶振电路GL852GT芯片通常需要一个12MHz的晶振来满足其工作需求。晶振X1和X2引脚连接到晶振器件,并通过两个负载电容连接到地(GND),以确保振荡频率的精确性和稳定性。 其次,为了实现过电流保护,需要仔细设计电流检测电路GL852GT芯片提供OVCUR1#至OVCUR4#引脚作为过电流指示,用于监测各个端口的电流状态。在电路中,应添加适当的电流检测电阻和比较器,以便在检测到过电流时迅速响应,例如通过控制FET开关来断开电源,防止损害内部电路USB设备。 另外,USB_HUB的GPIO引脚配置和使用也至关重要。RREF引脚应该连接一个精确值的电阻(如680Ω),以确保电流镜和带隙基准电路的准确性和稳定性。PSELF和PGANG引脚应根据实际供电模式进行配置,确保电源管理的正确性。 最后,为了提高整个USB_HUB的可靠性和兼容性,还应考虑信号处理电路设计,如EMI滤波和信号终端匹配,确保高速USB信号传输无误。同时,布线设计应遵循USB2.0集线器的设计指南,特别是对于高速信号线DM和DP的布线,以避免信号干扰和数据传输错误。 参考《USB_HUB电路解析:GL852GT芯片与引脚设计》,这份资料详细解释了GL852GT芯片的工作原理和电路设计细节,能够为你提供有关晶振电路、过电流保护、GPIO配置和信号处理等关键设计环节的深入见解和实用指导。 参考资源链接:[USB_HUB电路解析:GL852GT芯片与引脚设计](https://wenku.csdn.net/doc/6412b474be7fbd1778d3fa52)
