J-link使用小技巧

J-link大家都不陌生，但是很多朋友都是只拿它当作一个调试仿真器，其实J- Link有许多宝藏功能有待大家发现，今天这篇文章就简单的介绍一下J-link Commander的几个常用使用指令。

首先大家的笔记本需要安装J-link的驱动，该驱动的安装包除了驱动也会安装j-link全家桶，包括且不限于J-link commander/J-fFlash/j- Link RTT等实用工具，以后都会一一介绍。

驱动包可从Segger的官网获取到： https://www.segger.com/downloads/jlink/

安装后通过搜索栏找到J-link commander，并打开它

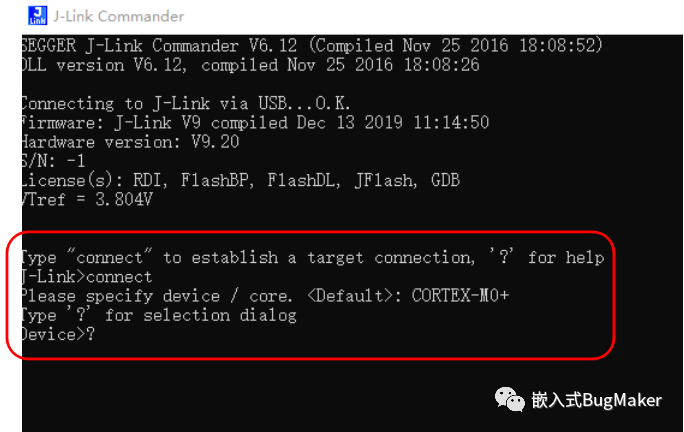

打开后是类似于Windows终端的窗口，多少是有些B格的。仿真器连接至电脑后输入指令”connect”并回车,则会执行与J-link仿真器连接的动作，因此当无法使用仿真器时，可通过该步骤用来判断是无法连接仿真器还是无法连接芯片。

如果当前显示的芯片不是你想要的目标芯片，那么可以输入”?”并回车来进行芯片的选择，如下图所示：

如下图所示为进入MCU选型界面，在该界面下选择好对应芯片即可。

⚠：选择的芯片信号会被记录在仿真器中，如果用IDE调试其他芯片提示无法进入仿真，可能就需要到这里进行对应配置修改。

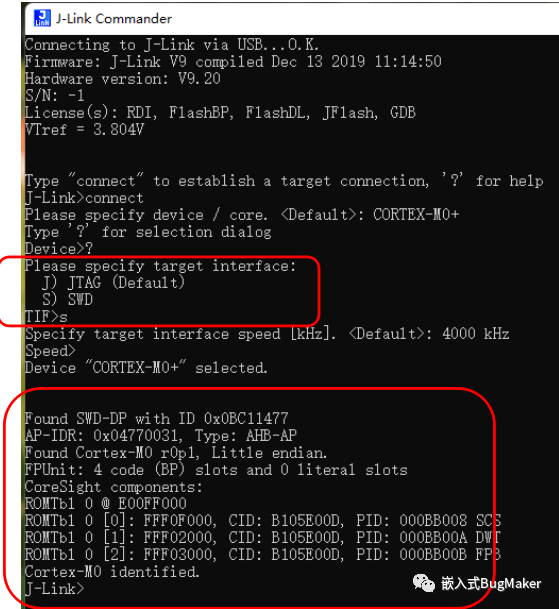

完成选型后则是选择J-link与芯片的通讯方式，若是JTAG则输入“j”,若是SWD则输入”s”, 点击回车键输入指令，成功连接后如下图所示：

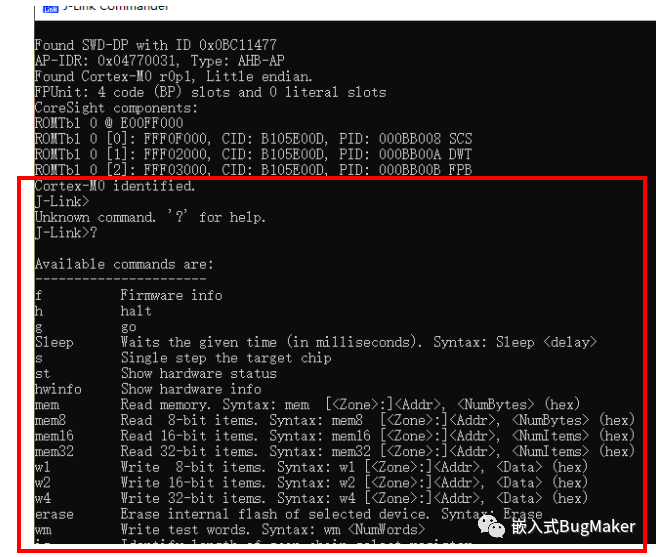

完成和芯片的连接后，就可以使用各类风骚的指令了。如果不知道有哪些指令以及指令格式，那么键入”?”并回车后则会输出所有指令及其指令格式。如下图所示

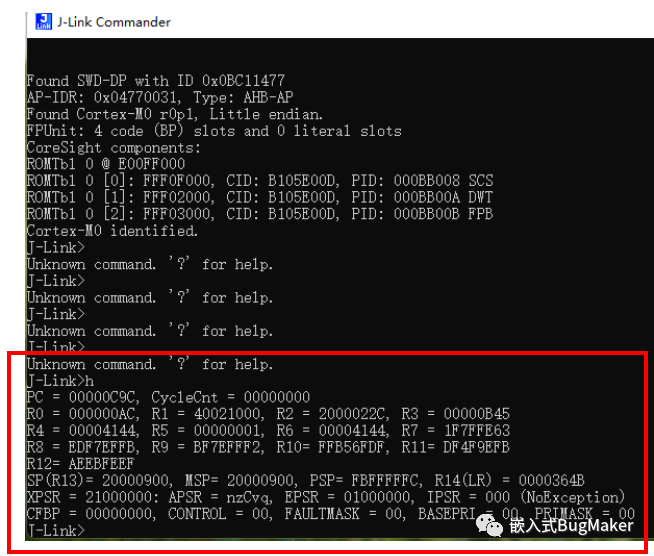

“h”指令（halt）类似于MCU遇到断点停止运行，并会将暂停时刻的通用寄存器和状态寄存器等数值一并打印出来。

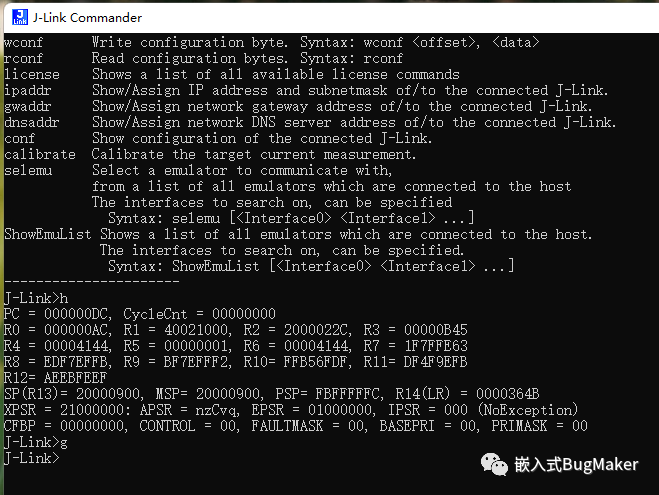

“g”指令（go）,例如下发了”h”指令后想让MCU回复运行，则下发“g”指令即可

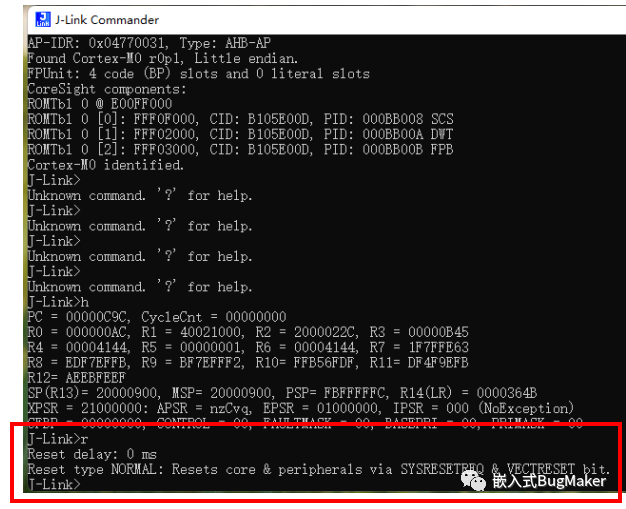

“r”指令（Reset），下发该指令后MCU会执行复位动作

通常在仿真环境中，MCU各类信息都可以在IDE上随意查看。可是进入仿真环境可能会造成程序的擦除、复位动作，导致破坏现场。若是现在返回一个故障件，它的某个功能不正常，那就可以通过j-link直接读取的方式，在不破坏当前状态的情况下获取到相关寄存器/Flash/RAM中的数值，进行初步的一些故障判断。

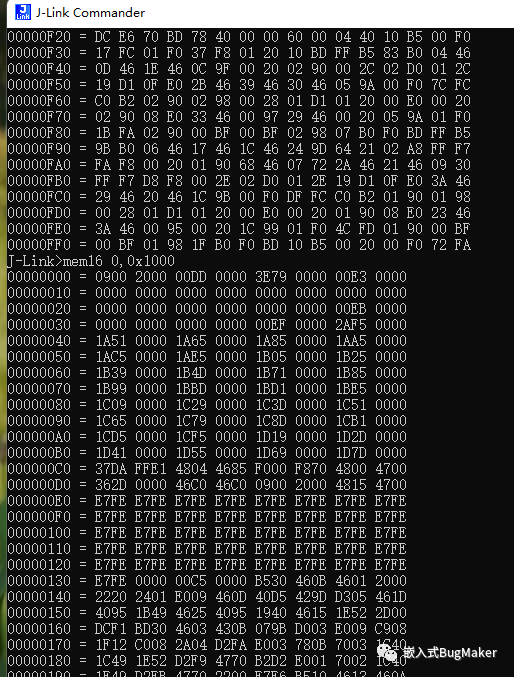

mem8 起始地址，读取长度：可打印出从起始地址后指定长度的数据，mem8的话打印数据是按照byte为单位显示，还有mem16和mem32分别是按照半字与字为单位显示。如下则分别展示mem8与mem16的效果，可看出内容是一致的，只是size和大小端不同。

savebin 生成位置与文件名,起始地址,目标长度: savebin指令帮助我们将MCU任意有效地址内的数据予以反读取并生成bin文件。应用场景可以是

（1） 反读当前MCU内的程序，如果将编译信息集合到了固件中，则可以直观看到固件的版本号/编译日期等，方便定位问题固件版本号。

（2） 反读程序与目标程序进行对比，查看是否发生了篡改。

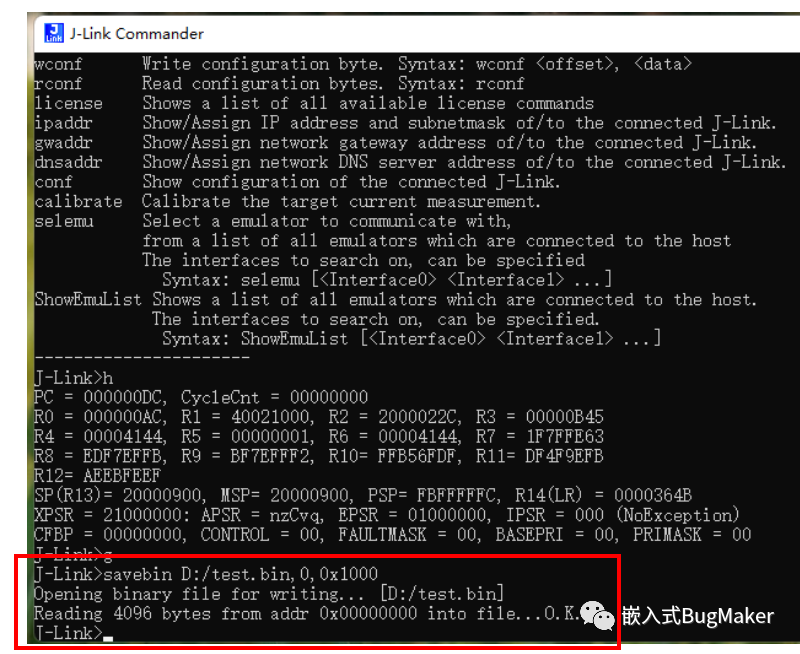

本次测试使用的指令为 savebin d:/test.bin,0,0x1000，目的是将该MCU地址0开始后0x1000个字节的数据生成名为test.bin的文件存放在D盘中。正常的话读取速度是非常快的，几百K byte的程序基本按了回车键后就完成读取了。

⚠：该指令并不是都能成功，如果MCU处于休眠状态，此时读取的话，会发现可能读取速度很慢，其次反读出来的数据可能还是错误的，所以使用该方法反读数据需要MCU处于非休眠状态。

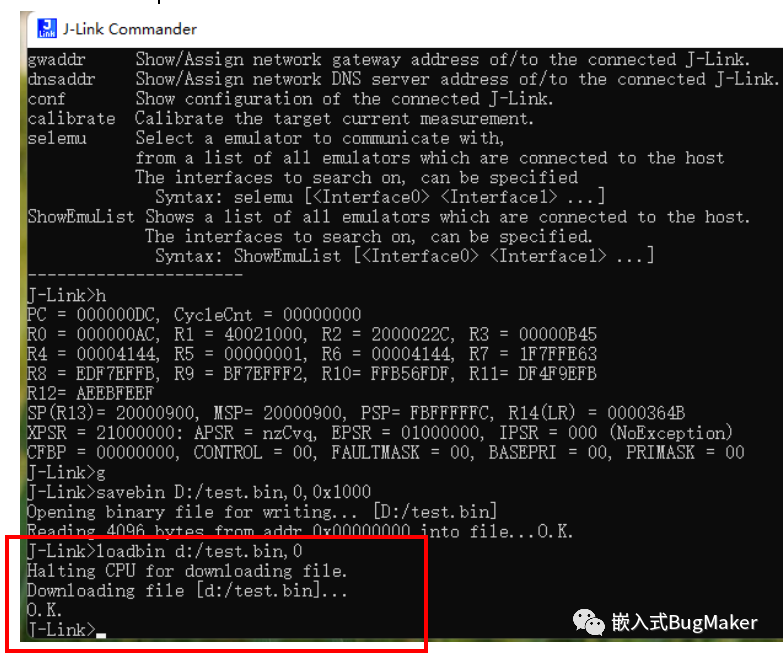

loadbin 文件位置与文件名，起始地址：既然可以读取，那对应就有烧录，如果很不幸，你电脑没有原工程，MCU也没有bootloader，那要将一个bin文件烧录进MCU就可以通过该方式。本次使用loadbin d:/test.bin,0 其意思就是将D盘中一个叫test.bin的文件烧录以0为起始地址执行烧录。

⚠：一般执行loadbin之前最好先下发“h”指令回车停止MCU运行，再下发“erase”指令再回车完成片内数据擦除，最后再执行loadbin指令；有一些情况是无法完成bin文件烧录的，例如编程时有锁定flash以保护数据，或者 j-link不支持该MCU，大部分情况下如果能够连接MCU，还是那就能够完成bin文件的直接烧录的。
