BananaPi BPI-M6（Raspberry Pi 5） Android 平板电脑镜像测试温度

我已经在本文中介绍了 全新的Banana Pi BPI-M6，并讨论了其与Raspberry Pi 5的硬件特性比较。
然后我将 Android 平板电脑固件上传到 eMMC，从而使 Banana Pi 实际可用。一开始有点坎坷，但文章中有更多内容。

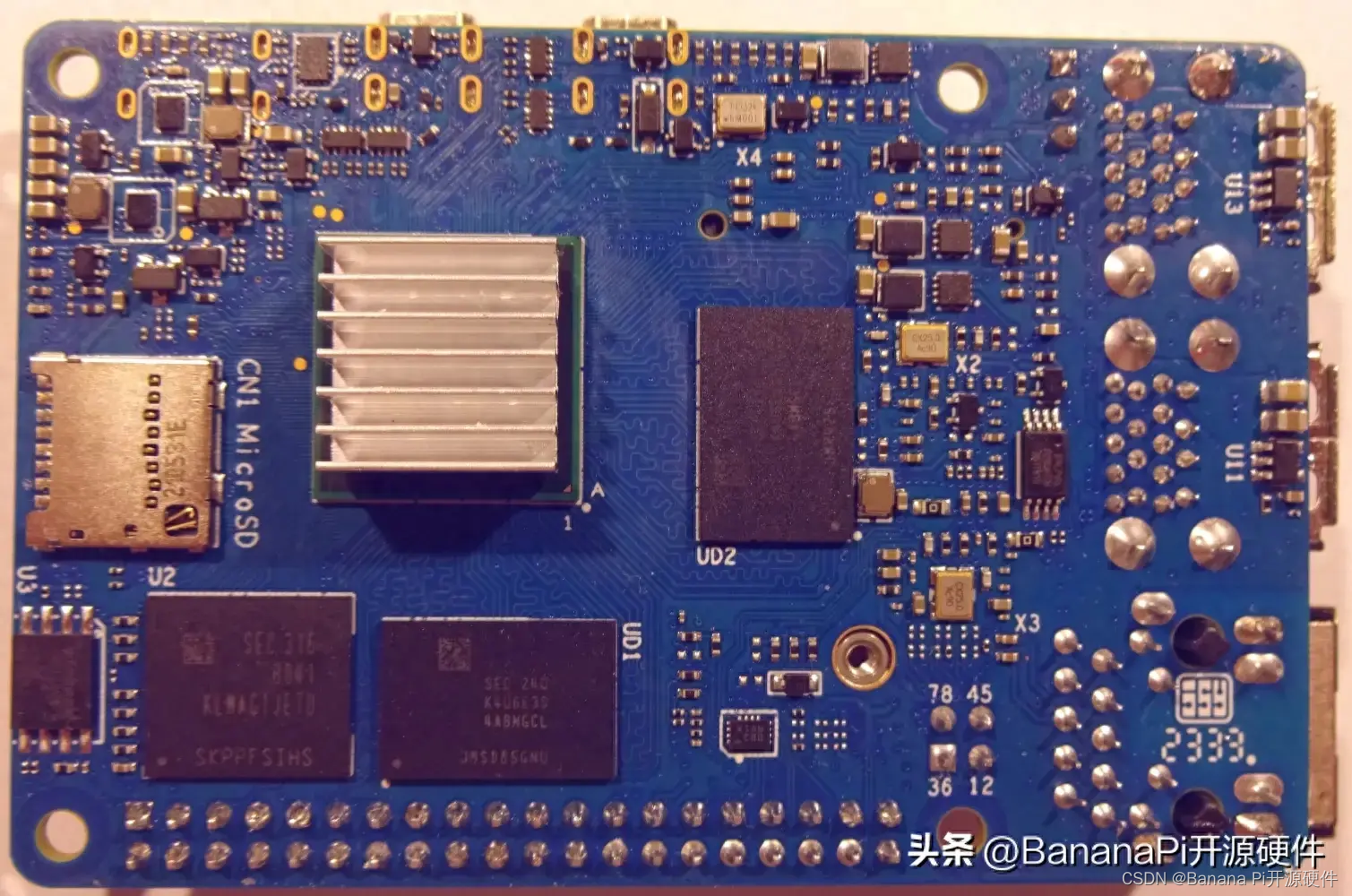

在另一台电脑上，一切都很顺利，我成功了，Android 映像启动并在显示器上显示了一些内容。 本文是关于测试 Android 平板电脑的。了解您可以用它做什么、Banana Pi BPI-M6 在速度方面的表现以及它的发热程度。 因此，测量温度时的起点很明确：我在 VS680 SoC 上使用 14 x 14 mm 铝制散热器，并用少量 MX4 导热膏固定。环境温度（对于计算温度增量很重要）约为 23 °C。 然而，Banana Pi Org 告诉我，一个横跨 M6 板整个底部的大型散热器正在开发中。


开机后

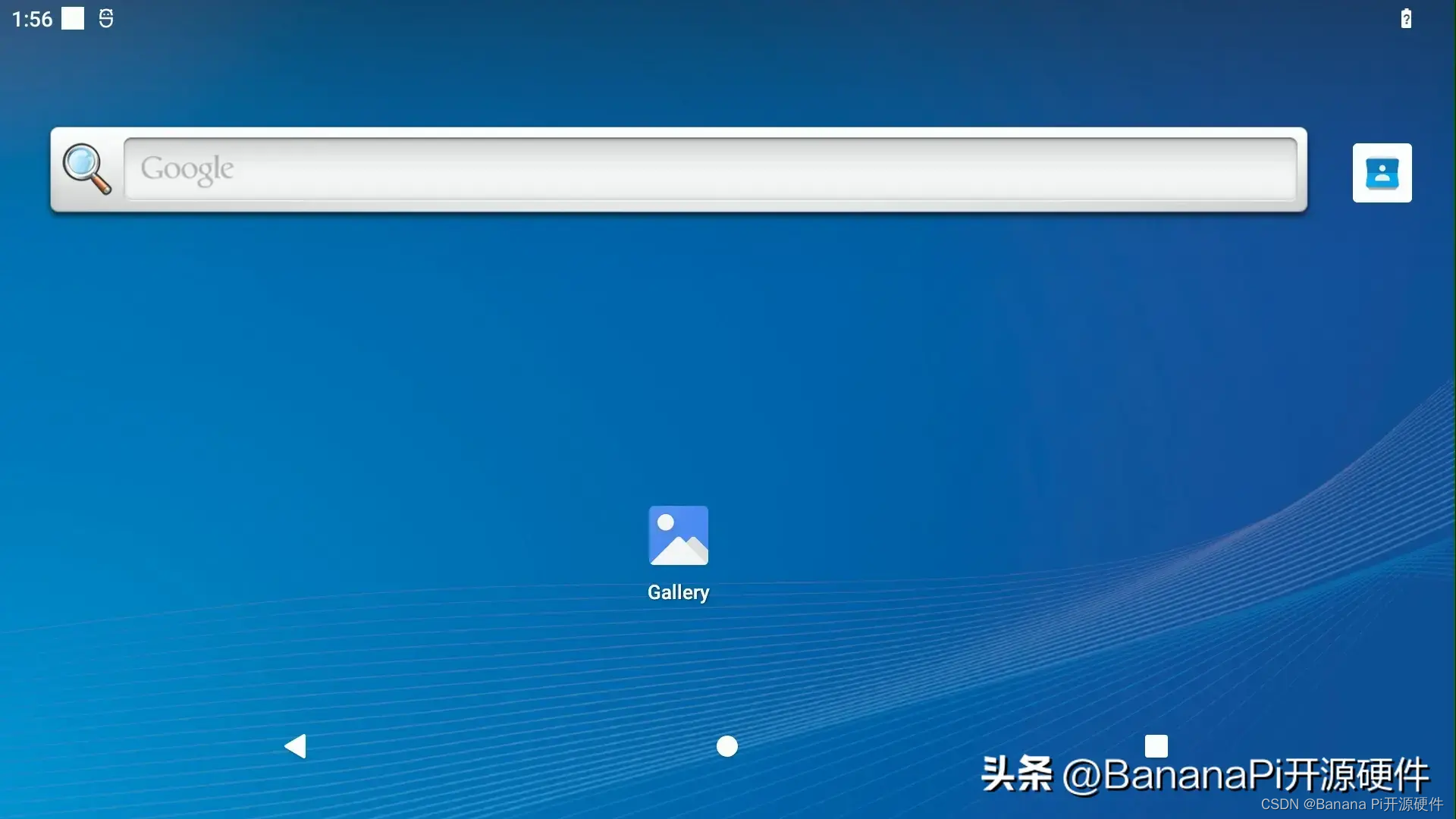

启动 Android 平板电脑映像大约需要 30 秒，然后加载主屏幕。显示“android tv”的加载动画有点烦人。然而，这不是 Android TV 图像，而是 Android 平板电脑图像，在加载过程结束时，当出现“平板电脑正在启动...”时，该图像会变得清晰。启动过程以显示主屏幕结束： 它看起来非常整洁，或者换句话说：您在这里（还）不能做太多事情。 顶部是状态栏（时间、任务），底部是导航按钮（三角形用于返回，圆形用于主页，方形用于运行应用程序）。顺便说一句，这个导航区域始终可见，并且显然无法隐藏，例如，如果您想全屏观看视频，这会很遗憾。这些按钮的尺寸总是会减小，因为导航按钮根本无法隐藏。Banana Pi 的开发团队正在努力改进这一点。 顶部有一个谷歌搜索栏，旁边有一个带有人形图标的按钮。这是可以找到联系人的地方，这是我不需要的应用程序。底部中间有一个图标库，您可以通过它查看照片和视频。


硬件检测及应用

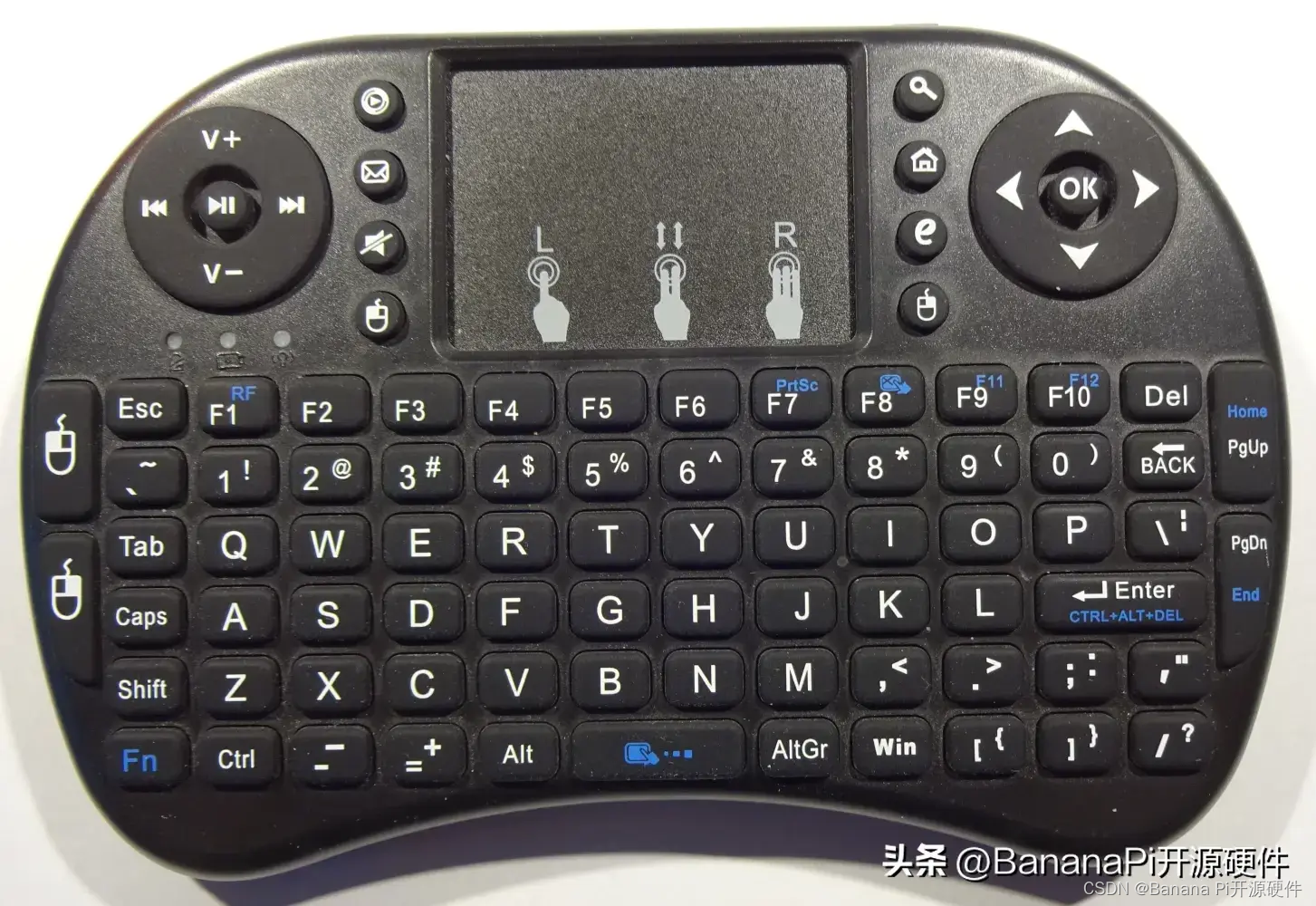

硬件的检测很大程度上是自动的。我插入带有触摸板的迷你键盘的 2.4 GHz 接收适配器，然后打开电池供电的无线键盘。
这会立即被识别并可以在几秒钟后使用。使用触摸板时，鼠标指针在表面上移动，点击 Google 搜索后，我发现键盘也能正常工作。
接下来我尝试使用 MTK 7601 芯片组的WiFi USB 适配器。希望能弹出一些东西来查询SSID和密码。但这样的事情并没有发生。所以我尝试使用直接 LAN 连接并通过LAN 电缆
将 BananaPi 连接到我的路由器。界面没有太大变化，但在后台，Banana Pi 可能获得了动态 IP 并将其连接到互联网。


网页浏览器

当我在谷歌搜索栏中输入一些内容时，这一点得到了证实。然后打开一个功能强大的浏览器。我打赌这里有一个 Chromium 浏览器版本。因为这款浏览器丝毫不逊色于 Firefox、Chrome 或 Edge 等现代桌面浏览器。据我所知，他了解 Javascript、CSS 和所有其他东西。

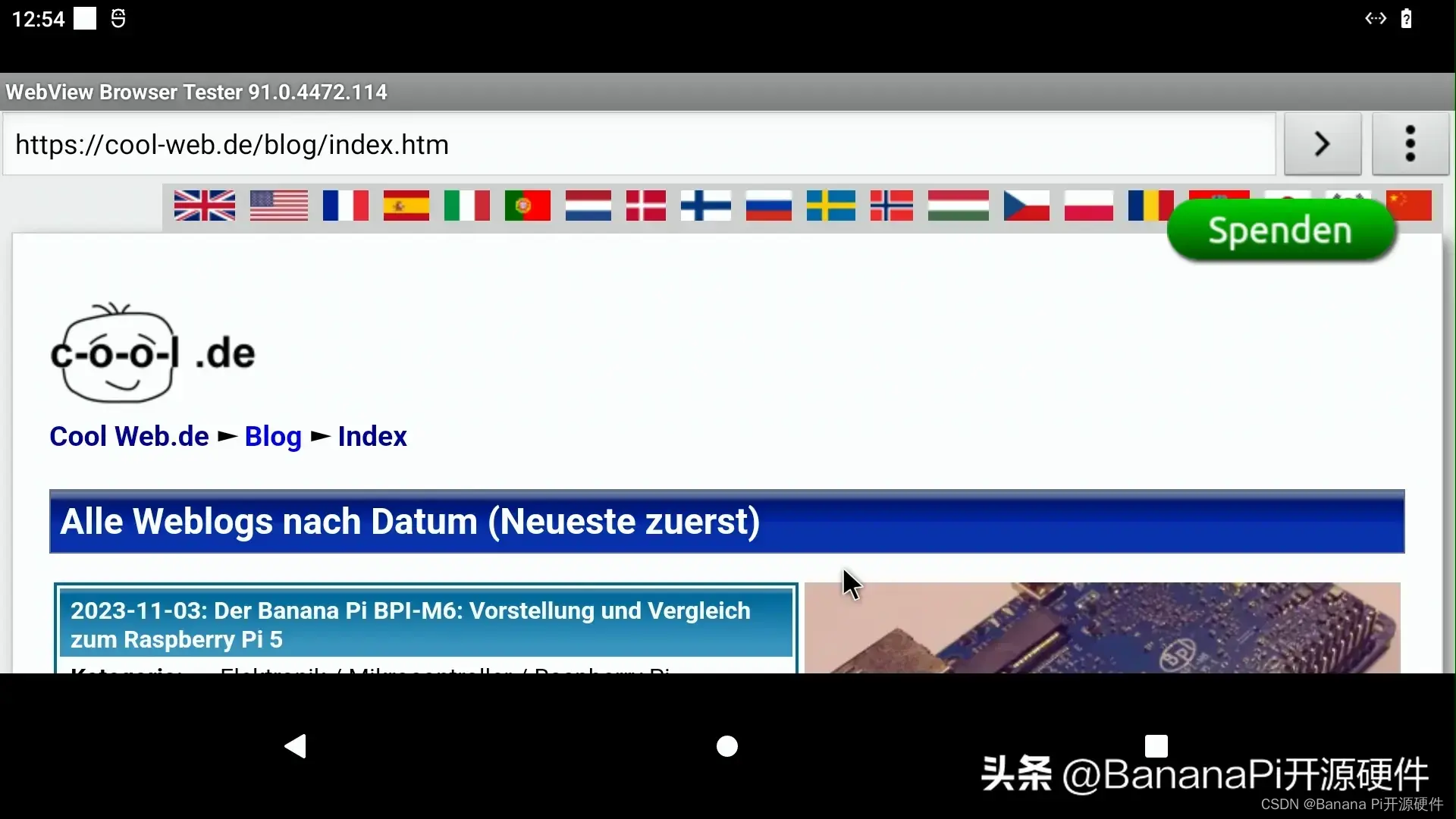

这些页面看起来和“大”浏览器一模一样。而且它们的增长速度比我想象的要快。标题栏将应用程序报告为“WebView Browser Tester 91.0.4472.114”。

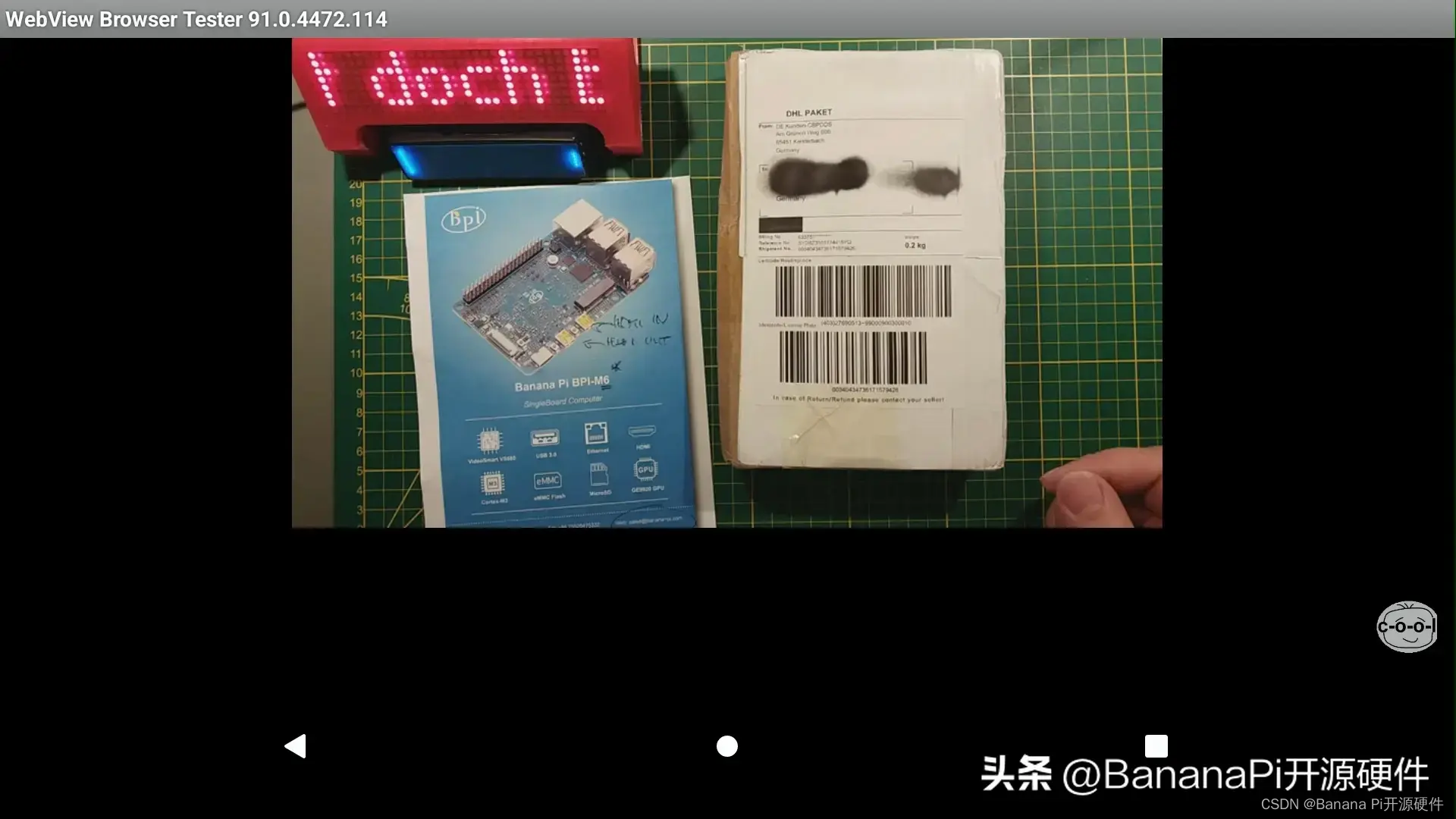

唯一的区别是 Banana Pi 上损失了大量空间。Android 状态栏（顶部黑色）、浏览器标题和 URL 栏以及导航区域（黑色）始终显示在顶部。这样就只剩下 660 像素来显示 Web 内容的高度。或者换句话说：40%的可用面积用于周边区域。这有点遗憾，因为这实际上是一个快速且完整的浏览器。 当我访问我自己的页面之一并单击嵌入的 YouTube 视频时，它也会启动并播放，没有任何问题。即使是全宽。但正是因为无法隐藏 GUI 元素，所以在顶部和底部被切断。 然后双击视频即可全屏显示，或者全屏在此浏览器中的含义：再次，顶部和底部被极度裁剪，实际视频的高度仅保留 650 像素（而不是实际的 1080）。宽度也相应调整，视频显得很小。


快速查看温度

顺便说一句，我一直关注 VS680 SoC 上散热器的温度。

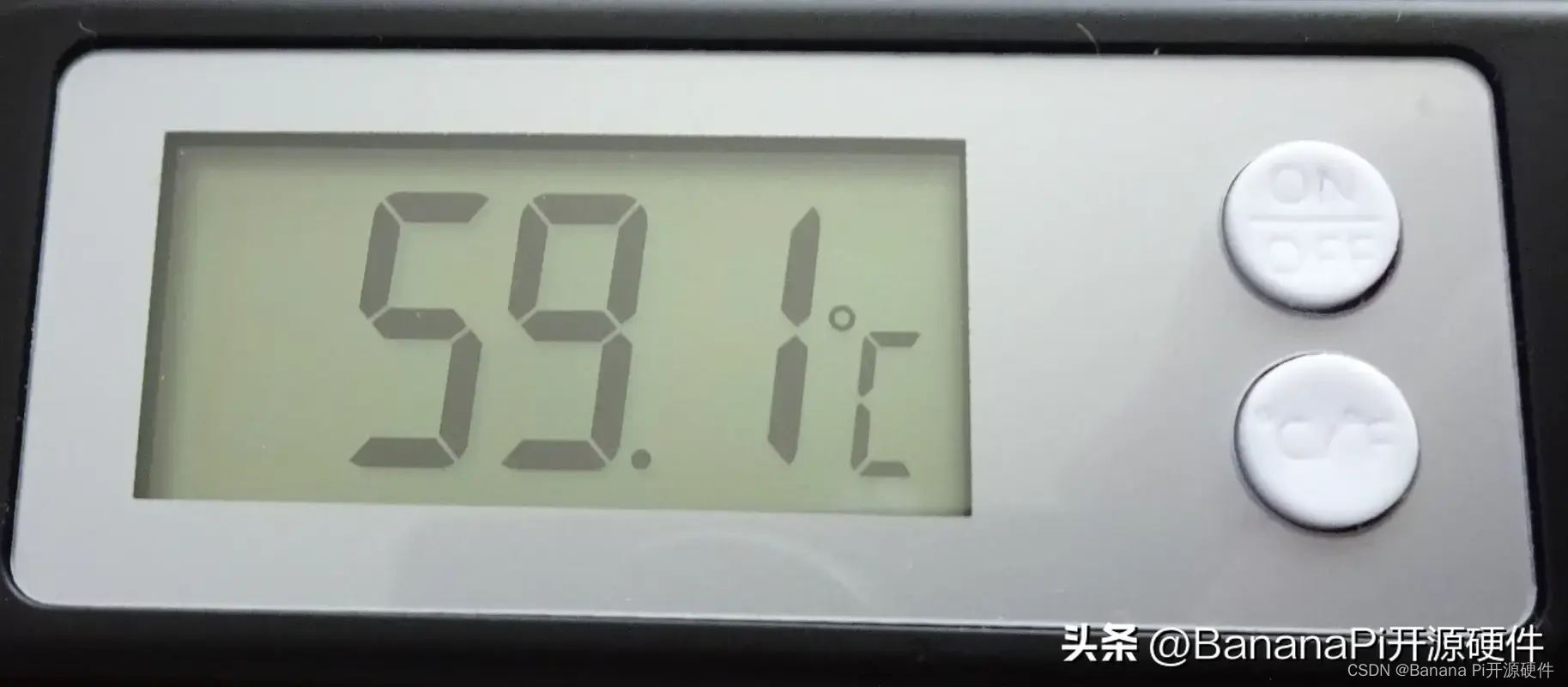

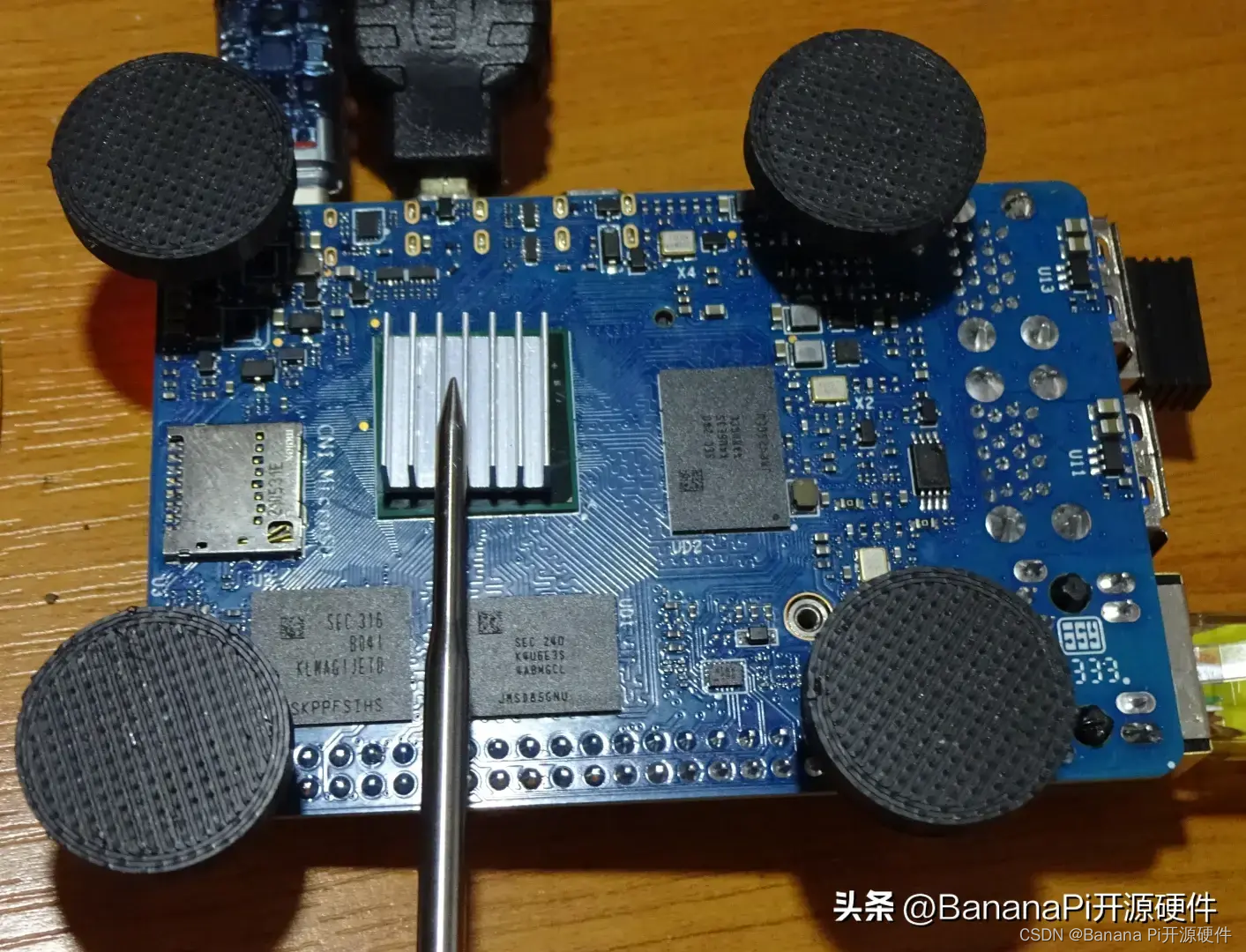

我用一个简单的温度计接触散热器的表面进行了测量。这种测量方法可能不是最准确的，但向上或向下的程度并不那么重要。

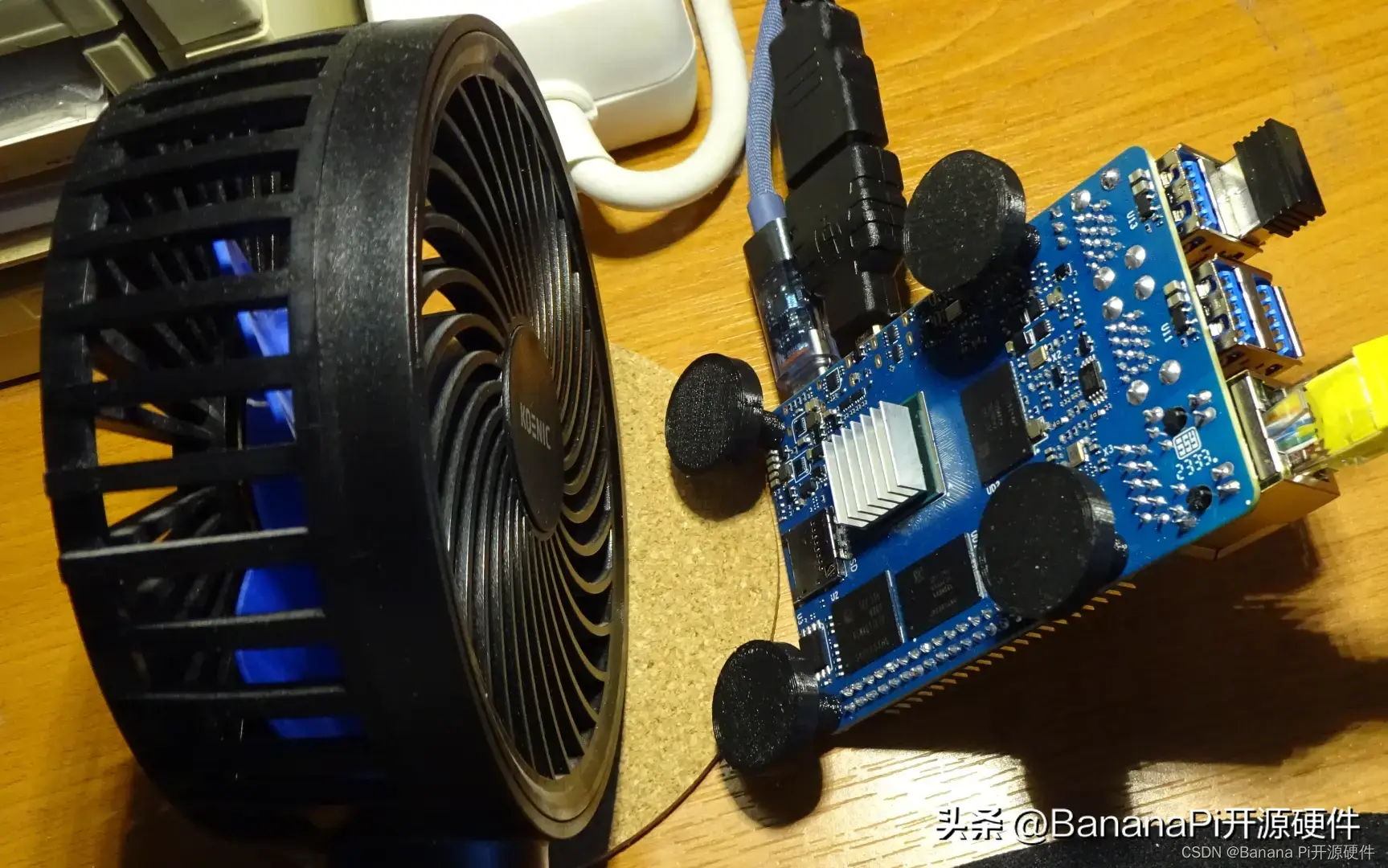

模具本身的温度当然要高一些。根据我的经验，20°C左右。此外，根据我的经验，CPU 的运行温度不应超过 100°C，散热器上的温度约为 80°C。我的温度计显示的温度不应超过 80 °C，否则 CPU 可能会损坏，或者我怀疑所有现代 CPU 都会出现这种情况，它会自行降低时钟频率，使内部温度保持在 100 °C 以下。但这会降低性能，一切都会变得更慢。 这就是为什么您始终必须考虑适当的冷却解决方案。如果没有散热器，我不会让 Banana Pi BPI-M6 承受负载。如果散热器太热，您需要一个更大的散热器，或者需要主动冷却，即使用风扇。 我的主屏幕功耗约为 800 mA，温度约为 50 至 60°C。阅读和滚动页面时，电流消耗在 800 至 1000 mA 之间波动，相当于 4 至 5 瓦。 然而，当连续观看全高清 YouTube 视频时，功耗保持在 1 安培，温度稳步上升，直至稳定在 70°C。就我个人而言，这对我来说还不够安全距离，我还用小风扇吹散热器。这产生了巨大的差异，并将散热器的温度推至健康的 37°C。 如果您对照片中的四个黑色圆圈感到好奇：这些是我在3D 打印机中留下的支脚，这样我就可以将 Banana Pi 放在它们上面，然后散热器就不会放在上面。它稍微悬在空中，散热器保持在原位。 因为如果你触摸它，它就会移动，毕竟它只能用一点导热膏固定。


画廊

您还可以使用网络浏览器观看网页和 YouTube 视频，即使内容的高度有所裁剪。

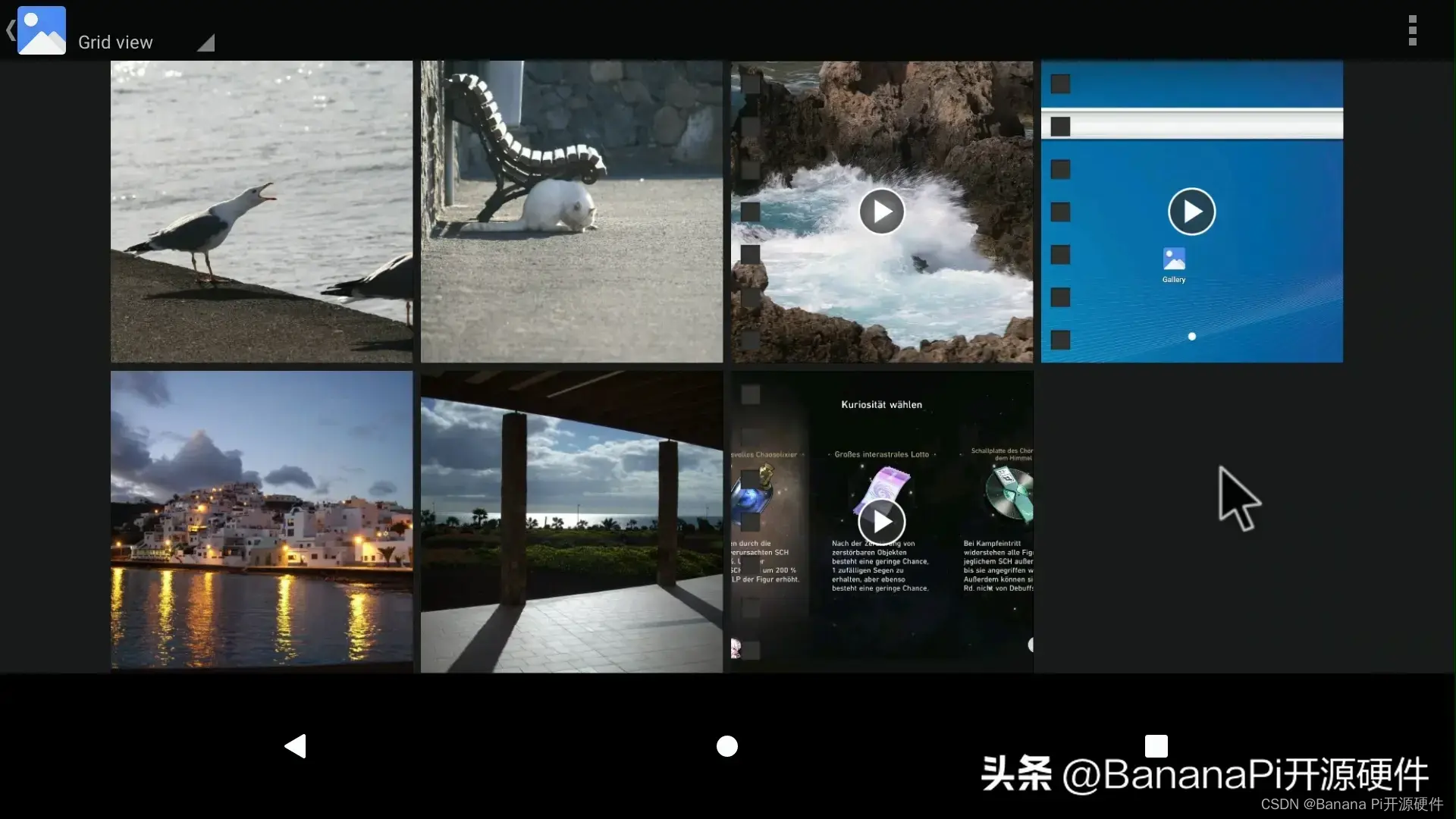

但还有另一种方法：可以将本地的视频文件（例如 .MP4 文件）复制到 U 盘，然后插入 Banana Pi。即使 U 盘格式化为 NTFS，它也能立即被识别。这实际上是Windows文件系统，而Android是基于Linux的。 然后启动画廊。例如，它可以处理图像和视频，但不能处理 MP3 文件。但也不是所有视频格式，例如他喜欢旧的 .AVI。B. 不，他喜欢.MP4。 您可以通过单击图像或开始幻灯片放映来单独查看图像。再次强调：导航按钮仍然位于底部。 视频也可以通过双击开始。然后，您可以在图库播放器和名为“视频播放器”的外部应用程序之间进行选择。我发现图库播放器终于可以全屏播放，没有烦人的导航栏。 然而，图库播放器也有一个缺点：它在格式方面有点挑剔：它不太喜欢我的 H.264 编码的 MP4，因为图像每隔几秒就会冻结几秒钟。我猜这是由于一些索引帧的编码不是很干净。从媒体库下载的纪录片可以全高清观看，中间不会出现任何卡顿。这是Banana Pi BPI-M6 真正的第一个应用：例如，在电视上全屏播放 MP4 电影。电力需求保持在约 1 至 1.2 安培（即 5 至 6 瓦）的范围内。替代视频播放器对格式没有那么挑剔，它还吞并了我的高清捕获设备生成 的 MP4 格式并流畅地播放。然而，这里它的尺寸再次减小，因为导航栏再次变得不合需要的宽。


温度表

以下是我测试期间的功耗和相关温度的概述：


流程/状态/申请	目前的消费	14x14 mm 散热器的温度
闲置无图像	300毫安（1.5瓦）	30-40℃
Android 主屏幕空闲	800毫安（4瓦）	最高 59°C
浏览互联网	800 ... 1000 毫安（4 ... 5 瓦）	50...60°C
在浏览器中播放高清视频	1000毫安（5瓦）	最高 70 °C，主动冷却最高 37 °C

功耗不高，5到6瓦，但我建议散热；正如我所说，Banana Pi Org 已经在开发一些东西。第三方提供商肯定很快就会推出时尚的手机壳。目前，BPI-M6 还很新，尚未在市场上广泛推出，因此还需要一段时间。


关于图像的结论

当然，在不久的将来将会有更多的图像和该图像的更新，以便 Banana Pi 能够发挥其全部功能。在测试过程中，我的印象是 M6 的挑战不足。而且他还没有被允许展示他在人工智能应用方面的任何优势。
不幸的是，这个图像无法进行基准测试，因为根本不可能获得 Linux 控制台并且您可以启动自己的应用程序。但肯定很快就会出现这种情况，然后我也会与 Raspberry Pi 5 进行性能比较。
