Banana Pi BPI-W3 RK3588开源硬件开发板 Debian11详解

1. 简介

• RK3588从入门到精通
• Debian 是⼀种完全⾃由开放并⼴泛⽤于各种设备的 Linux 操作系统。
• Rockchip在官⽅Debian发⾏版的基础上构建和适配了相关硬件功能

2. 环境介绍

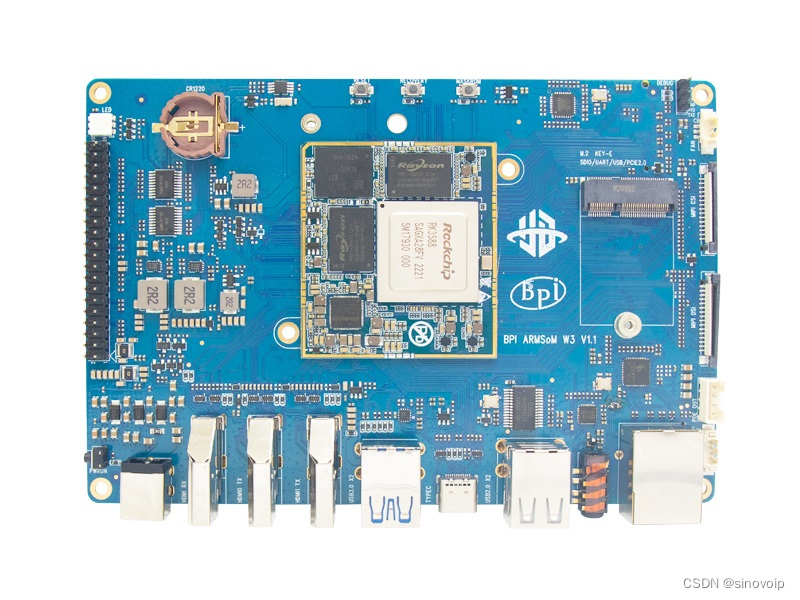

• 硬件环境： ArmSoM-W3 RK3588开发板
• 软件版本： OS：ArmSoM-W3 Debian11

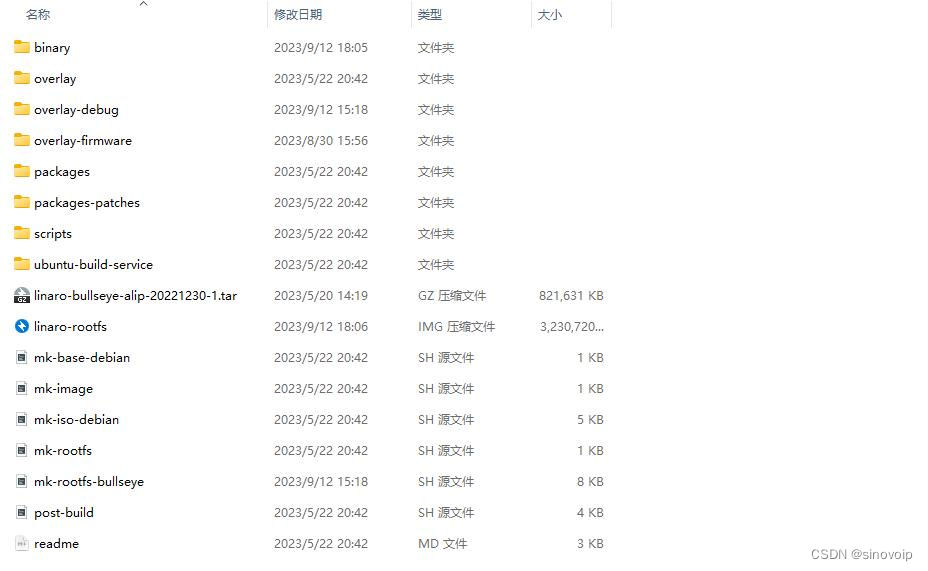

3. Debian目录结构

debian ├── mk-base-debian.sh ##获取Debian基础包和编译 ├── mk-rootfs-buster/bullseye.sh ##在Debian基础包的基础上适配Rockchip相关硬件加速包 ├── mk-image.sh ##⽣成ext4的固件(生成linaro-rootfs.img) ├── mk-rootfs.sh ##指向具体Rootfs版本，⽬前有Buster、Bullseye两个版本。 ├── overlay ##适配Rockchip平台共性配置⽂件。overlay目录会覆盖到根文件系统，来满足客制化的需求 ├── overlay-debug ##系统常使⽤的调试⼯具 ├── overlay-firmware ##⼀些设备firmware的存放，⽐如npu/dp等 ├── packages ## 包含armhf arm64系统适配硬加速使⽤的预编译的包 ├── packages-patches ##预编包，基于官⽅打上的补丁 ├── scripts ## 编译，安装，打包的脚本 ├── readme.md ## ⽂档指引 └── ubuntu-build-service ##从官⽅获取Debian发⾏版，可依赖包和定制安装相关包。

整个⽬录结构内容是通过Shell脚本来达到获取构建Linux Debian发⾏版源码，编译和安装适配Rockchip硬加速包的操作系统。

4. Debian编译和烧录

4.1 Debian编译方式1：

• 最简单的方法就是SDK根目录下直接运行编译脚本
• ./build.sh debian
• 编译成功后会在rockdev目录下生成根文件镜像rootfs.img，用RKDevTool烧录即可。

4.2 Debian编译方式2：

• 进⼊ debian/ ⽬录：
• cd debian/
• 第1步：构建64 位的基础 Debian 系统
• RELEASE=bullseyeTARGET=desktop ARCH=arm64 ./mk-base-debian.sh
• 编译完成会在 debian/ ⽬录下⽣成：linaro-bullseye-alip-xxxxx-1.tar.gz（xxxxx 表⽰⽣成时间戳)。
• 第2步：构建 rk-debian rootfs （增加Rockchip相关配置适配包括相关硬件加速包）
• VERSION=debug ARCH=arm64 ./mk-rootfs-bullseye.sh
• 第3步：创建 ext4 镜像(linaro-rootfs.img)，将编译后生成的binary根文件打包⽣成ext4的固件(生成linaro-rootfs.img)
• ./mk-image.sh

4.3 build_debian函数

• build.sh中的build_debian函数如下，可以看出是根据条件执行了mk-base-debian.sh和mk-rootfs-$RK_DEBIAN_VERSION.sh两个脚本，前者是Debian基础包和编译，后者是增加Rockchip相关配置适配。
• build_debian()
  {
  ARCH=${RK_DEBIAN_ARCH:-${RK_KERNEL_ARCH}} case $ARCH in
  arm|armhf) ARCH=armhf ;;
  *) ARCH=arm64 ;;
  esac

  echo "=========Start building debian ($ARCH) rootfs========="

  cd debian if [ ! -f linaro-$RK_DEBIAN_VERSION-alip-*.tar.gz ]; then
  RELEASE=$RK_DEBIAN_VERSION TARGET=desktop ARCH=$ARCH ./mk-base-debian.sh
  ln -rsf linaro-$RK_DEBIAN_VERSION-alip-*.tar.gz linaro-$RK_DEBIAN_VERSION-$ARCH.tar.gz
  fi

  VERSION=debug ARCH=$ARCH ./mk-rootfs-$RK_DEBIAN_VERSION.sh
  ./mk-image.sh

  finish_build
  }

5. 系统基本信息查看

5.1 系统版本

root@linaro-alip:~# cat /etc/debian_version
11.6

5.2 如何查看Debian显⽰⽤X11还是Wayland？

在X11系统上：

$ echo $XDG_SESSION_TYPEx11

Wayland系统上：

$ echo $XDG_SESSION_TYPEwayland

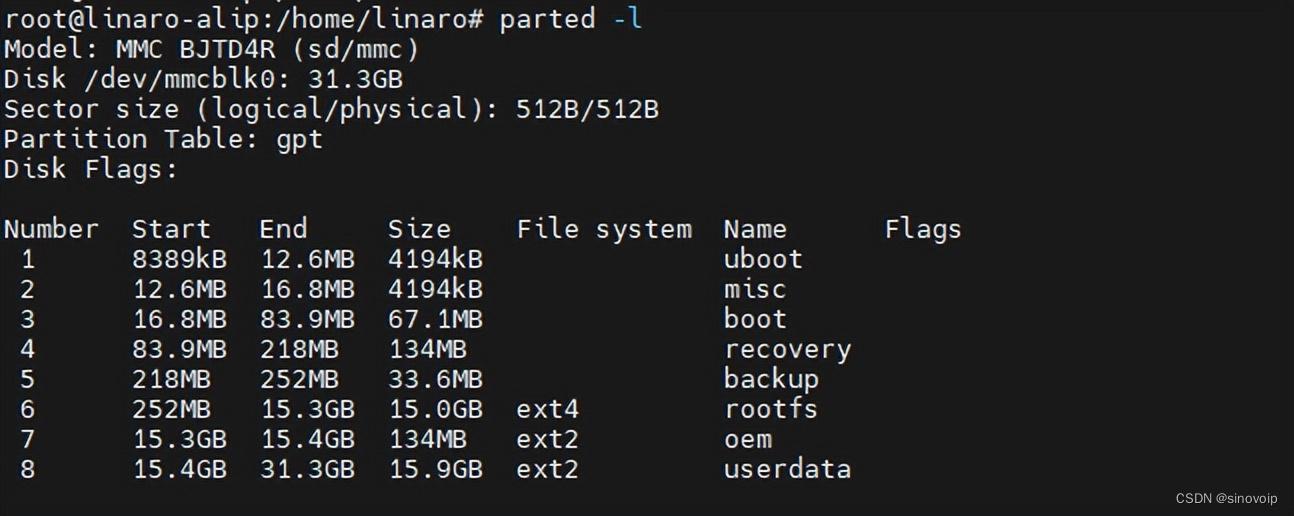

5.3 如何查看系统分区情况

parted -l
