H3C无线 AC网关式部署无线开局（WEB版）

V7 WX系列产品网关式部署无线开局（WEB版）

1. 配置需求或说明
   1. 适用产品系列

本手册适用于如下产品：V7 WX系列无线控制器产品，包含：WX2500H系列、WX3000H系列、WX3500H系列、WX5500E(V7)系列、WX5500H系列、AC插卡(V7)系列。其中，WX2500H-F系列不支持license激活。

设备默认WAN口无地址，LAN口地址是192.168.0.100。

1. 1. 配置需求及实现的效果

本案例实现WX系列AC开局配置。包括license激活、AP二层注册以及配置无线加密，同时使用WX系列AC作为Dhcp服务器，给下联的AP和无线客户端分配192.168.0.0/24的地址。

当AP的管理地址与AC的LAN口地址在同一个网段时，我们称之为二层注册。

需要使用网线将PC和其中一个LAN口互联，PC配置同网段地址后，使用设备默认地址登录设备管理页面。

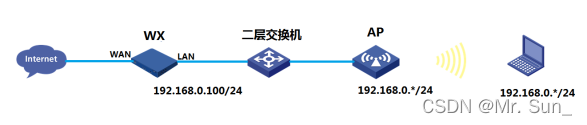

1. 组网图



1. 配置步骤
   1. 登录设备

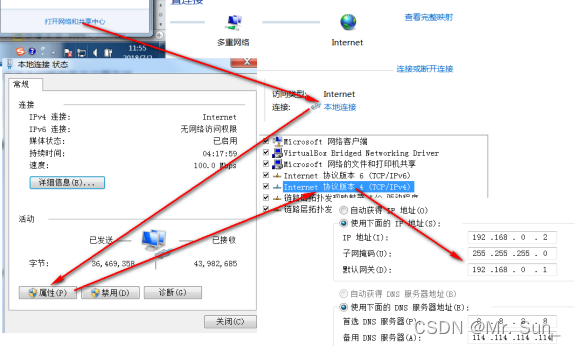

#设备默认的管理地址为192.168.0.100/24。需要手动给电脑配置地址，将电脑直连设备LAN口。方法参考如下：将电脑设置为192.168.0.2/24地址后连接设备LAN口登录设备。IP地址配置方法：点击右下角电脑图标 >选择“打开网络和共享中心”。

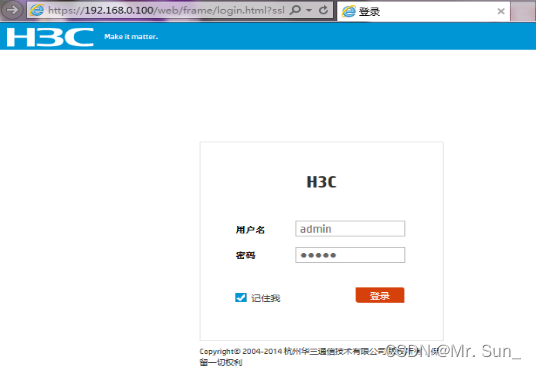

#打开浏览器后登录设备，输入：“https://192.168.0.100”设备默认的登录用户名和密码都是“admin”。

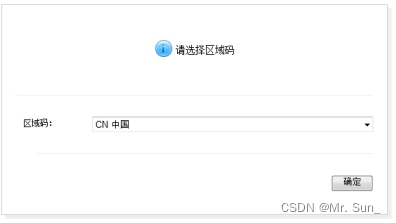

#首次登入会出现如下提示，要求输入国家码。需要配置国家码为CN，如选择其他区域可能会造成部分功能无法使用。



1. 1. License首次激活

     #在“系统”>“系统”>“license管理”>“获取DID”中下载设备信息文件



1. 1. 获取激活文件

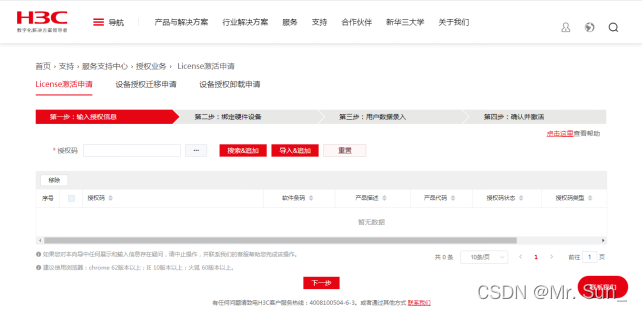

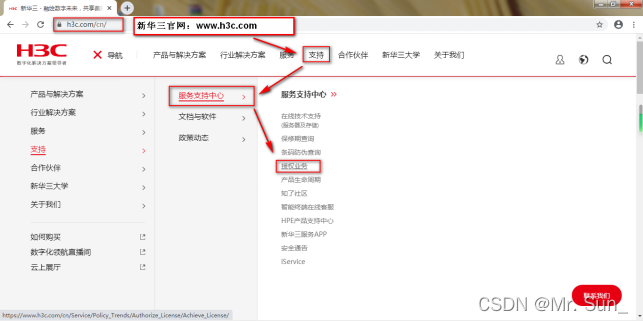

#访问H3C公司中文网站 www.h3c.com.cn，依次点击“支持”>“服务支持中心”>“授权业务”>“License首次激活申请”，选择如图所示。为保证兼容性，推荐使用IE浏览器、火狐浏览器、谷歌浏览器。

#按照如下路径进入“授权业务”页面；



#按需选择“license激活申请”（包含首次激活和扩容激活）、“license设备授权迁移申请”、“设备授权卸载申请”

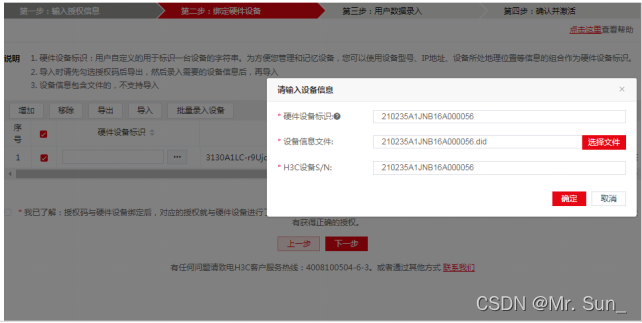

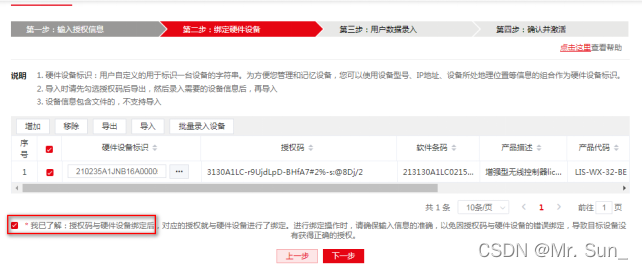

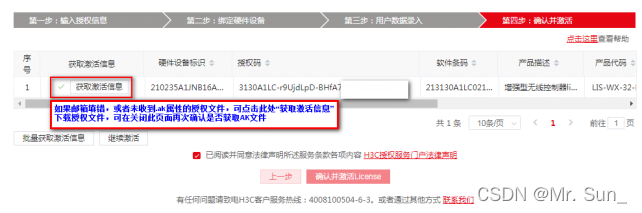

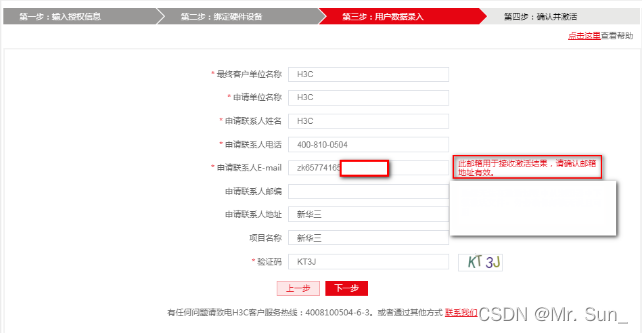

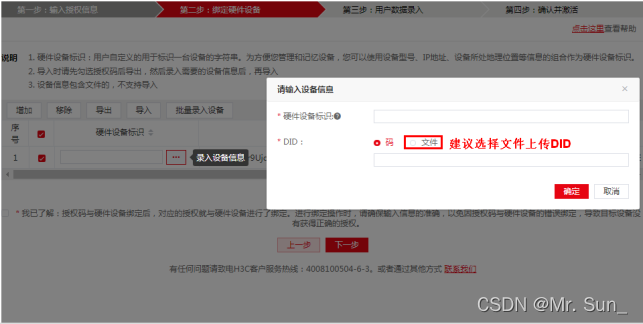

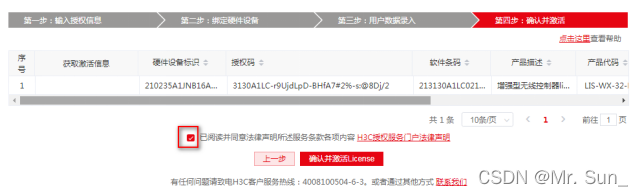

#根据页面提示输入授权码，填写对应设备的授权码、上传did文件及用户信息后，点击“确认并激活license”。

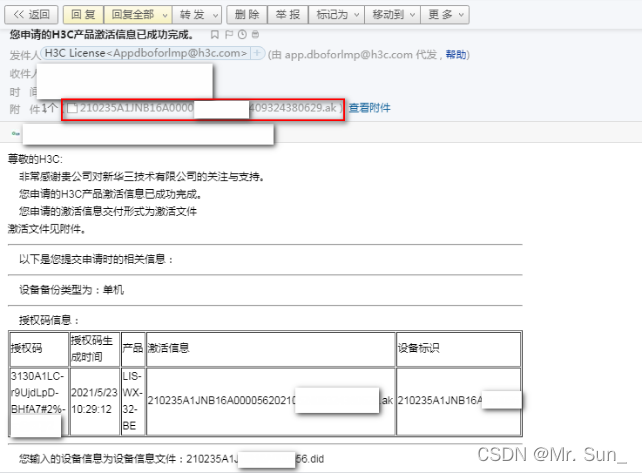

#点击操作成功页面的“获取激活信息”下载或者到相应登记的联系人邮箱下载设备激活文件。





1. 1. 上传激活文件

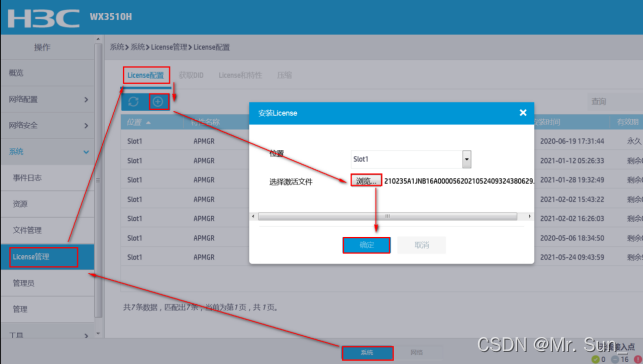

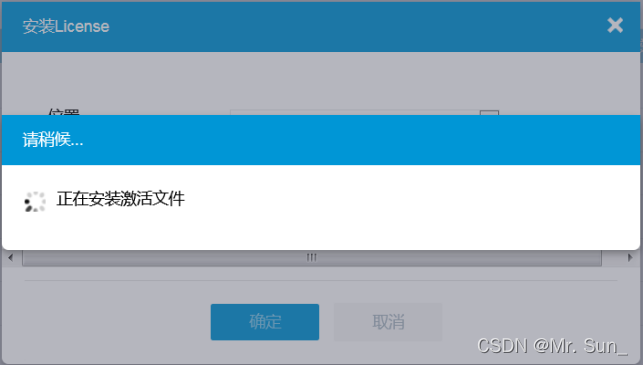

#将激活文件下载至电脑上，按照如下按钮操作上传并激活授权，操作完成；

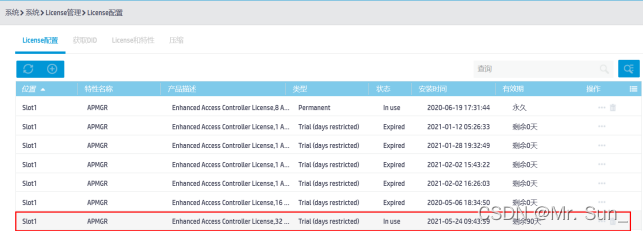

#查看授权已激活，正式授权有效期栏会有“永久”字样，临时授权有效期栏会有“剩余XX天”字样



1. 1. 配置DHCP服务，给AP和无线客户端分配地址

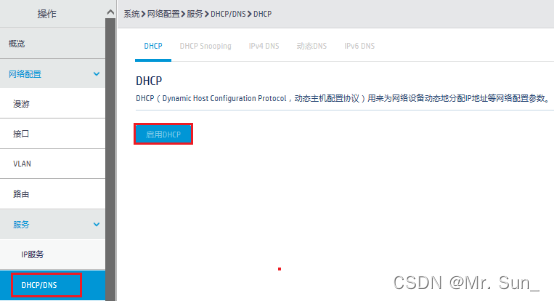

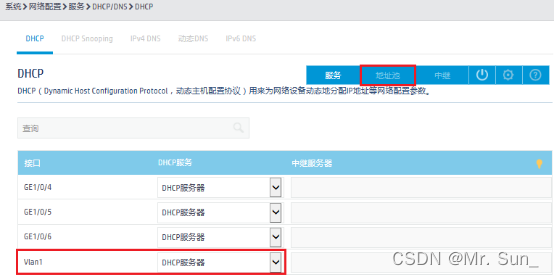

#在“系统”>“网络配置”>“服务”>“DHCP/DNS”>“DHCP”中开启DHCP服务器。

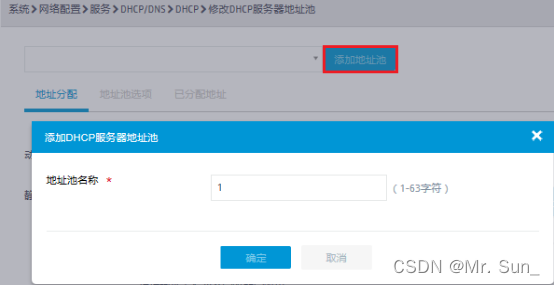

#点击“地址池”添加地址池。



#地址池名称选择“1”。

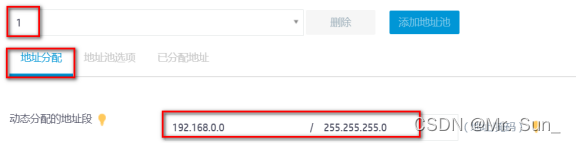

#创建用于下发的网段地址，这个地址一定要和LAN口IP地址在同一网段。



#点击地址池选项菜单，在地址池中添加网关信息或者DNS信息，输入完成后一定要点击“+”符号添加。





1. 1. 开启DNS代理

#点击“系统”>“网络配置”>“服务”>“DHCP/DNS”>“IPv4 DNS”>“高级配置”



#DNS代理打开后为：



1. 1. 开启AP自动注册

#在“网络”>“无线配置”>“AP管理”>“AP全局配置”中将自动AP与自动固化开启（默认都是关闭的，显示蓝底白字的“开”，是开启状态）。



#首次注册可能等待15分钟左右，在“网络”>“无线配置”>“AP管理”>“AP”中查看AP是否上线成功。AP如果已经上线会在状态中显示为在线状态。

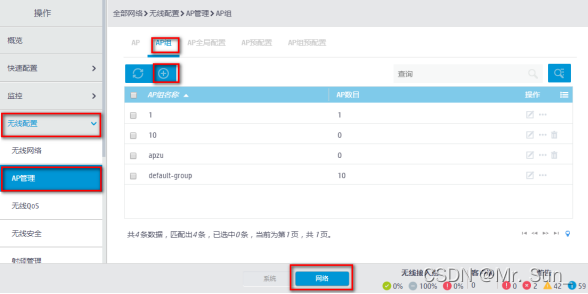

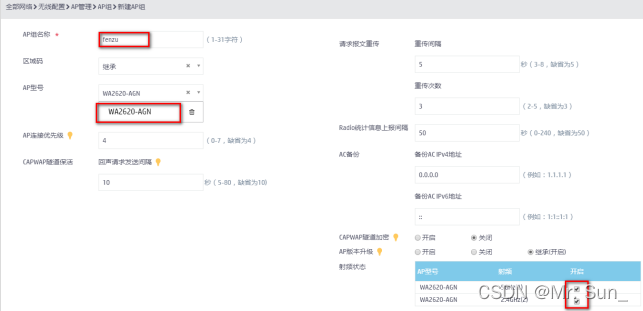

#在“网络”>“无线配置”>“AP管理””>“AP组”新增AP分组。



#在AP组基础配置中新增AP分组“分组”，选择组网中的AP型号，并在右下角开启该类型AP射频口。

如果不配置分组，ap默认属于default-group组。



1. 1. 配置无线加密

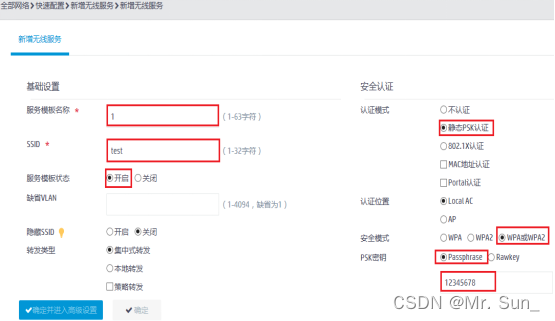

#选择“网络”>“无线配置”>“无线网络”中新增无线服务。设置无线SSID名称为“test”，认证类型选择静态PSK认证。并开启服务模板。



#选择修改无线服务。

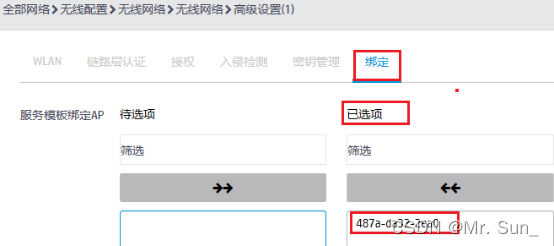

#绑定无线AP



1. 1. 保存配置

#点击右上角的“admin”>“保存”

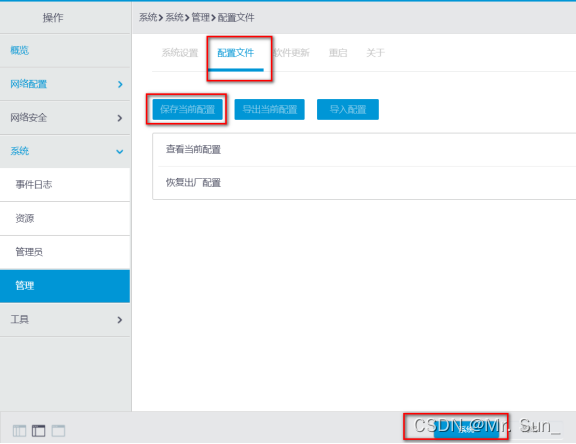

#也可以点击“系统”页面，“系统”>“管理”>“配置文件”>“保存当前配置”。

 ​​​​​​​
