68 VMware NSX-T搭建及配置

本文档详细介绍了VMware NSX-T的搭建过程,包括拓扑设计、部署NSX-T、添加许可、配置计算管理器、设置传输区域、创建分段、配置虚拟机网络以及打通不同分段的网络,旨在帮助读者理解和实践NSX-T的网络虚拟化功能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

NSX-T和NSX-V的主要区别在于,NSX-T已从VMware vSphere中“解锁”。换句话说,您不必具有vCenter Server即可部署NSX-T。这使VMware可以进入云和更多混合基础架构的新领域。当前,NSX-T包含对不同虚拟机管理程序和环境的支持。

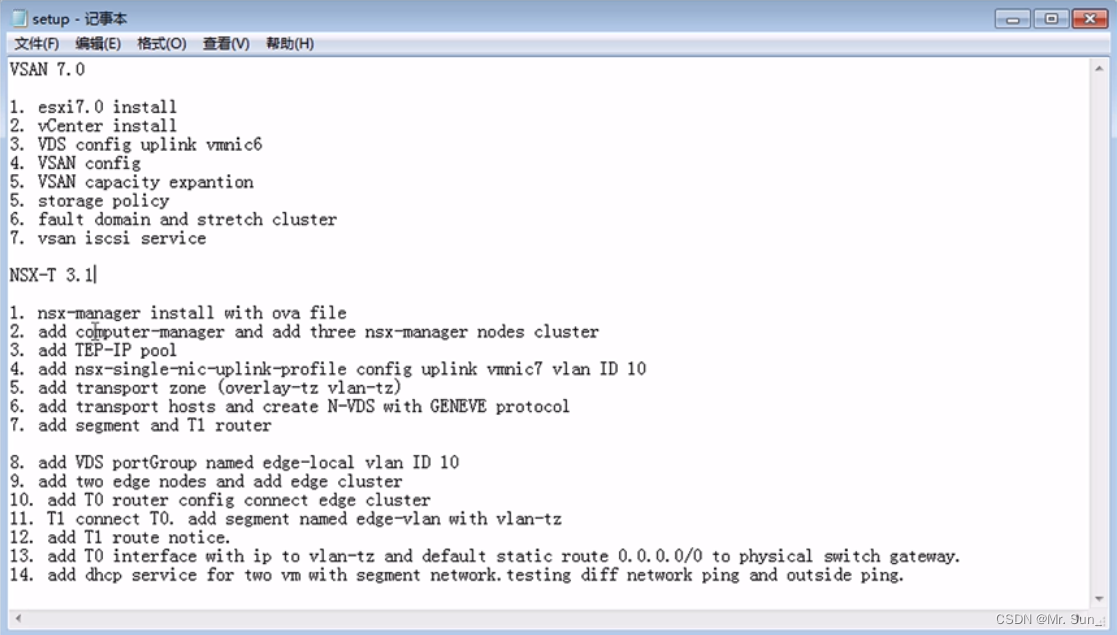

大致搭建步骤

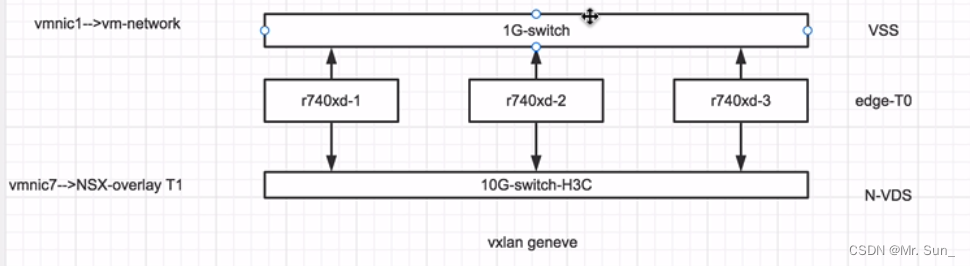

一、拓扑

VNI是一种类似于VLAN ID的用户标示,一个VNI代表了一个租户,属于不同VNI的虚拟机之间不能直接进行二层通信 。

VNI类似于交换机中的SVI技术。

edge-T0:负责南北向的数据传输网关,将东西向的流量传输至外网;

overlay-T1:负责东西向的数据传输网关,用于主机间的互通。

二、部署NSX-T

NSX就是一台虚拟主机,通过导入OVF模板的方式部署。
