PCB电路板Via、Pad孔的区分与安装孔、定位孔、金属孔、非金属孔的制作

Via孔，Pad孔，安装孔，定位孔，金属孔，非金属孔在设计PCB电路板时用的很多，但是各种各样的孔难以区分，对此你是否有些迷糊，现在跟着笔者认识一下这些孔吧。笔者用最简短的语言把这些区分讲明白，看完后你会说：原来如此简单。

---

前言

笔者最近制作PCB电路板，要装在公司设计的结构上，所以必须打孔。各种各样的孔可把笔者愁坏了，到底该用哪一种好呢。问了一些老师傅还有看了网上的教程，把这一部分弄懂了，现在介绍给大家。

一、Via孔和Pad孔简介

1.Via孔

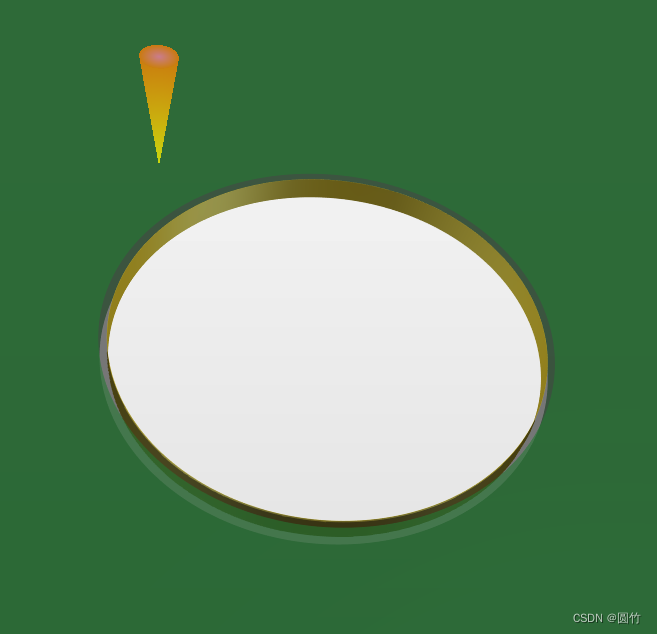

Via孔的特点是打孔的板边缘肯定有一层金属覆盖，并且孔的外围没有金属。请看下图一。一般用来连接不同层的走线，比如两个器件分别在BOTTOM层和TOP层，想要把这两个器件连起来就可以打个Via孔，在BOTTOM和TOP分别把孔和器件用线连起来，就导通了这两个器件。

Via孔内部肯定有金属这个特性，就让它不适合用在某些场合，下面会详细说。
##2. Pad孔
Pad孔由焊盘演化而来，或者说Pad孔就是一种特殊的焊盘。Pad的孔的特点是，打孔的板边缘可以有一层金属覆盖也可以没有，并且孔的外围可以有金属，也可以没有。Pad孔还可以做成不同的形状。下面是既有孔内金属又有外围金属的图。Pad孔一般是用为插到电路板中器件做封装，比如排针的封装就可以用Pad孔制作。

Pad孔的灵活性让它可以适用于各种场合。

二、安装孔、定位孔、金属孔、非金属孔的制作

1.用Via做还是用Pad做这些孔？

经过上面的介绍，大家知道Via孔的特点是打孔的板边缘肯定有一层金属覆盖，并且孔的外围没有金属。ad的孔的特点是，打孔的板边缘可以有一层金属覆盖也可以没有，并且孔的外围可以有金属，也可以没有，Pad孔还可以做成不同的形状。
在一些场合，比如安装孔，如果要频繁的拆卸，就要使用孔内壁没有金属的孔。是因为频繁的拆卸会频繁摩擦金属，导致产生静电，有可能会损坏电路板。所以Via孔就不在适用。
Via孔能做的，Pad孔基本都能做！所以在制作孔的过程中，只需要选用Pad孔就可以了。

2.如何制作

话不多说，先上教学视频链接：链接: 放置定位孔的注意事项

如何放制作金属，非金属孔这个视频里讲的很清楚了。笔者讲一下自己的心得。在放置安装孔和定位孔的时候，如果是金属孔，在孔和外壳连接的时候需要把孔接地。金属孔外围的金属也可以根据需要增加或者减少其半径，笔者所制作金属板的孔需要用螺母固定，所以就做成了金属的，这样可以增强电路板的强度，不容易被压坏。

总结

后续还会写在设计嵌入式产品中遇到的问题和解决办法，欢迎大家多多关注。
笔者已经尽可能的理清逻辑，但是难免会有些地方不容易理解，所以欢迎大家多多留言提问和指教呀。技术问题，有问必回！！！
