两台PC通过USB转TTL互传文件

目录



一、任务要求

  二、线路连接

三、sscom发送和接收一张图片

四、结果分析

          五、总结与参考

---

一、任务要求

    串口传输文件的练习。将两台笔记本电脑，借助 usb转rs232 模块和杜邦线，建立起串口连接。然后用串口助手等工具软件（带文件传输功能）将一台笔记本上的一个大文件（图片、视频和压缩包软件）传输到另外一台电脑，预算文件大小、波特率和传输时间三者之间的关系，并对比实际传输时间。

  二、线路连接

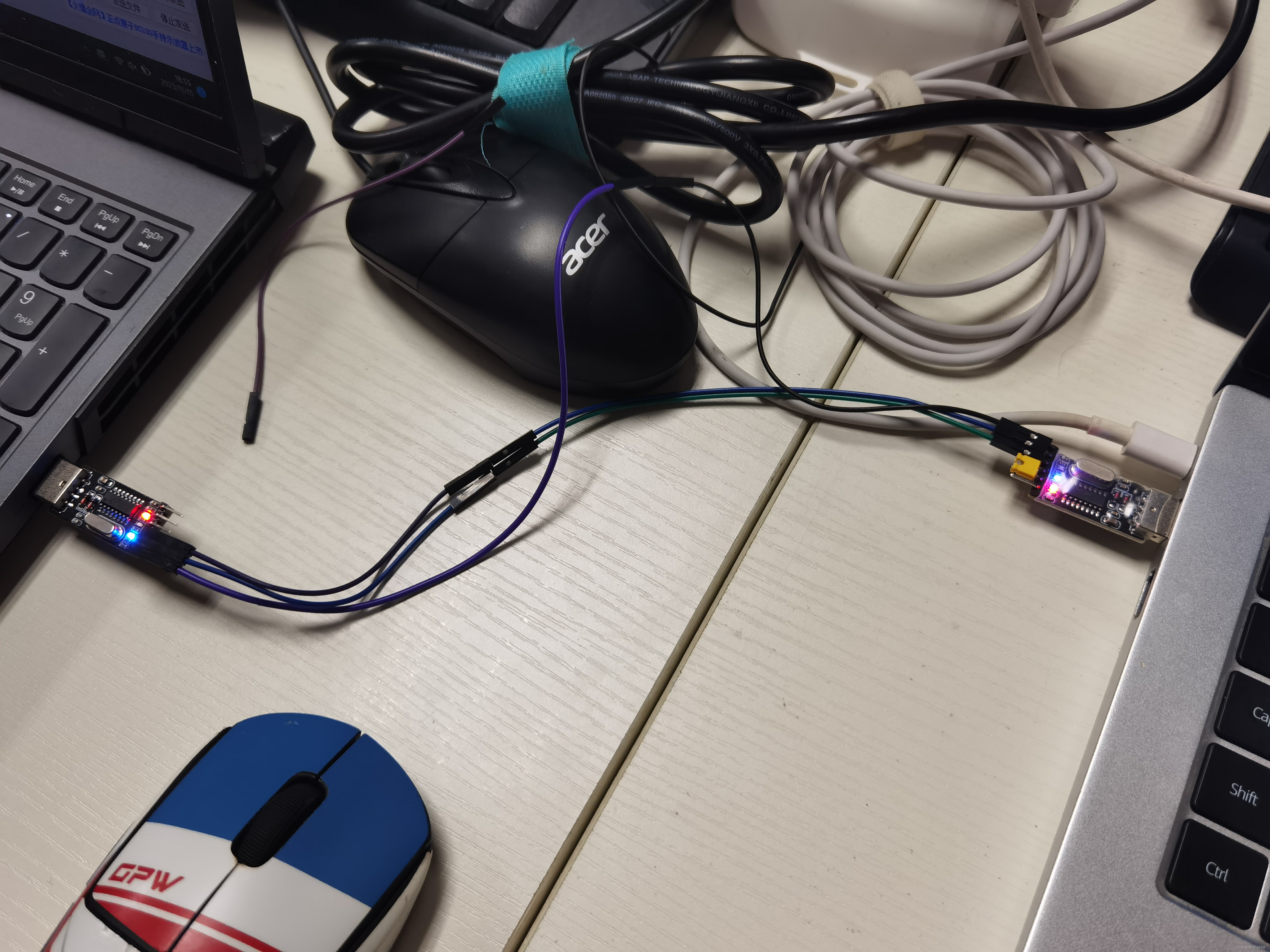

     首先将两台PC通过USB转TTL连接起来，连线如图所示：



三、sscom发送和接收一张图片

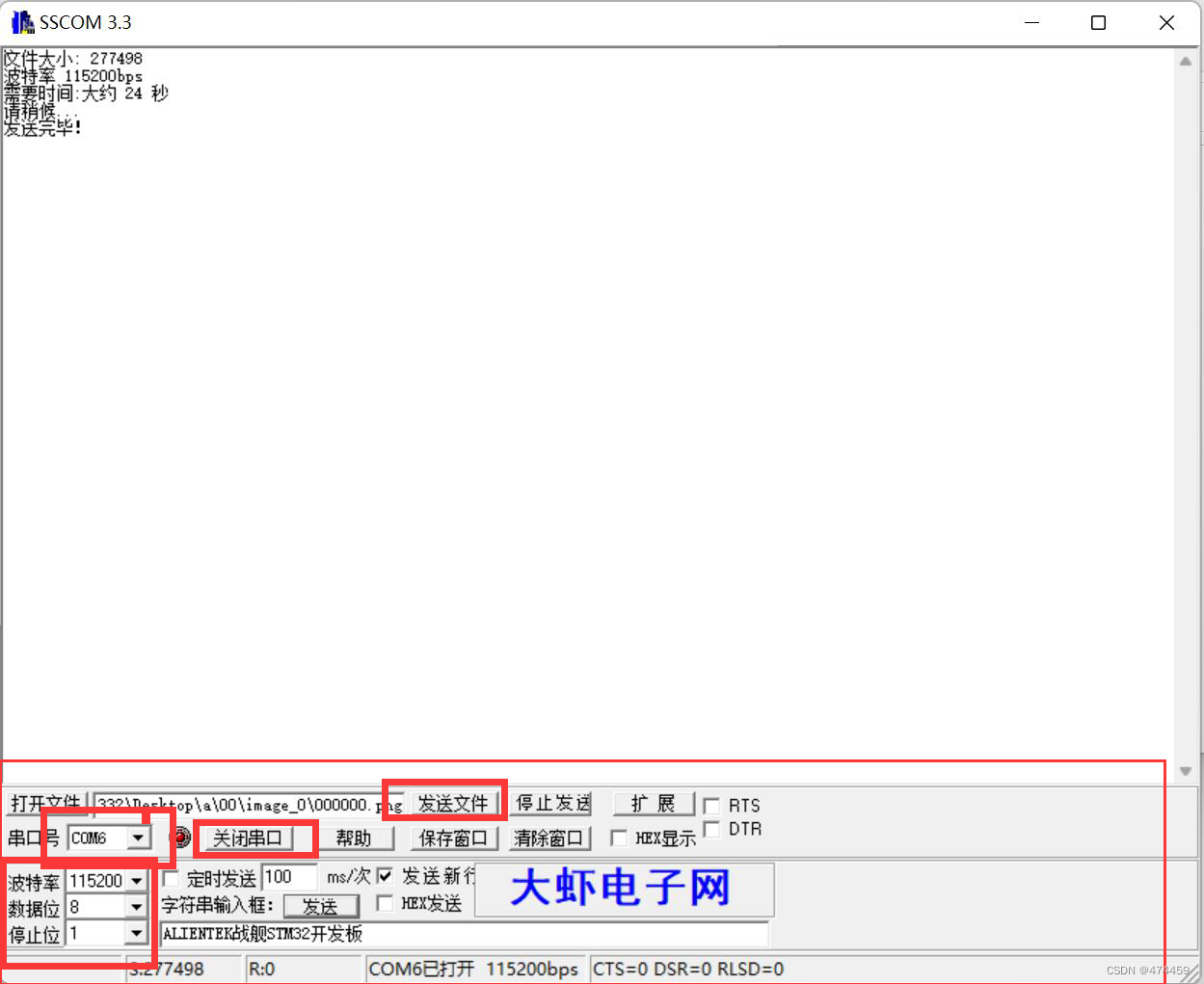

下面通过串口调式助手发送一个文件，有些软件可能不支持，或者发送完成了不能够正确解码，如xcom，我们在实验中使用得是sscom，打开sscom软件，打开串口：

配置好波特率，数据位，停止位等参数，打开串口，然后选择发送的文件，点击发送文件，注意两边都使用相同的参数。

这是发送的图片：

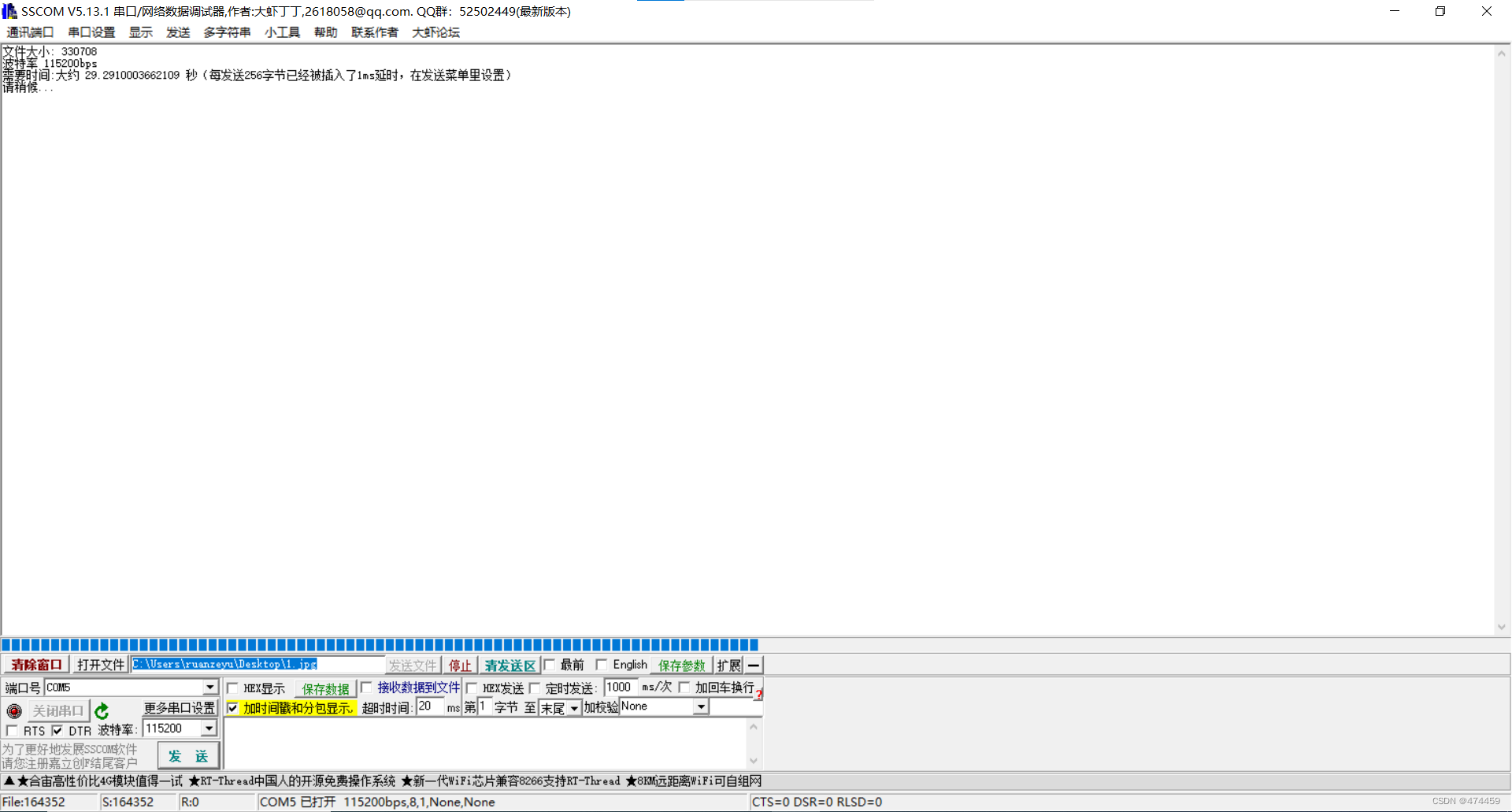

下面进行传输文件：

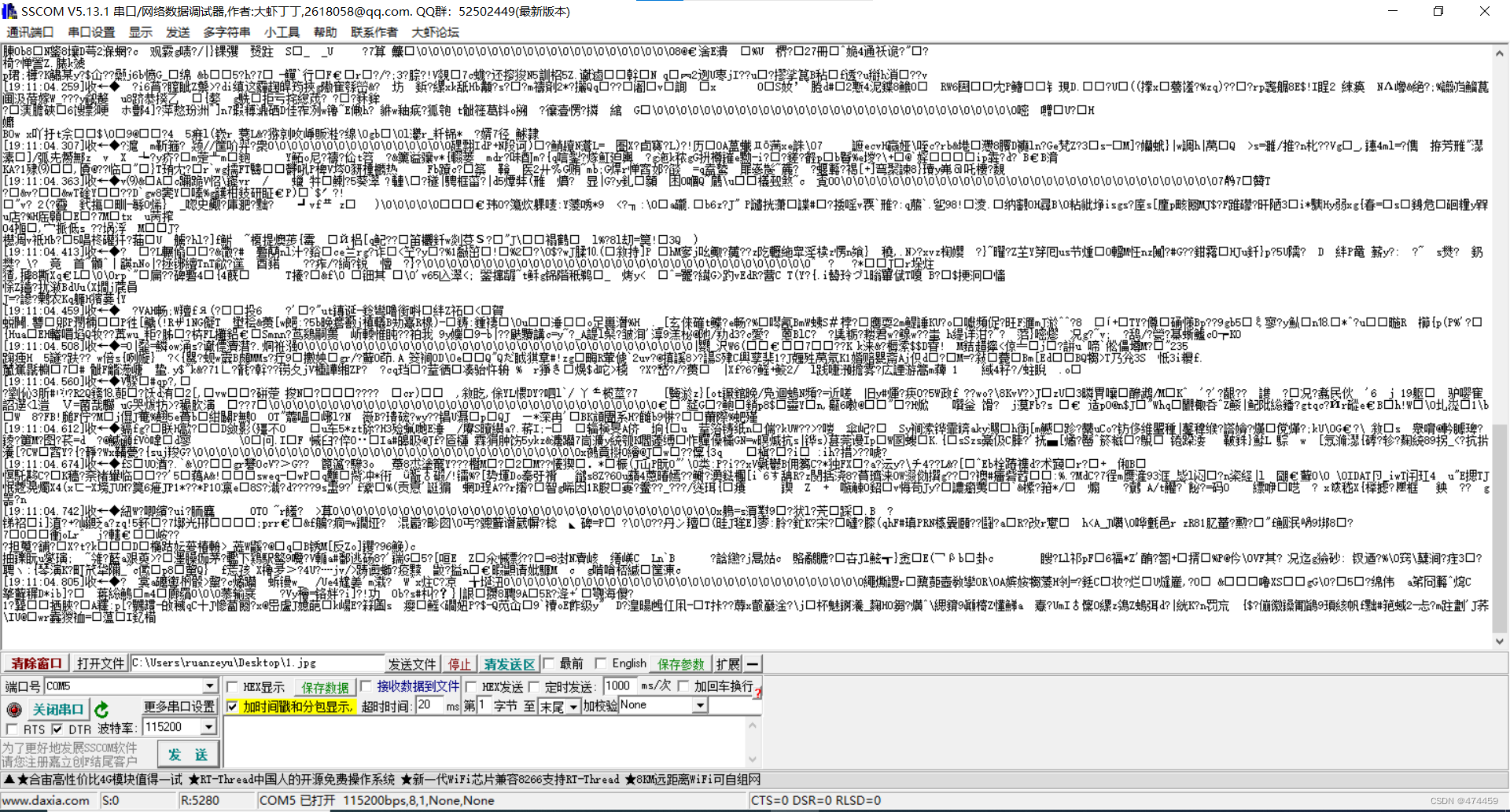

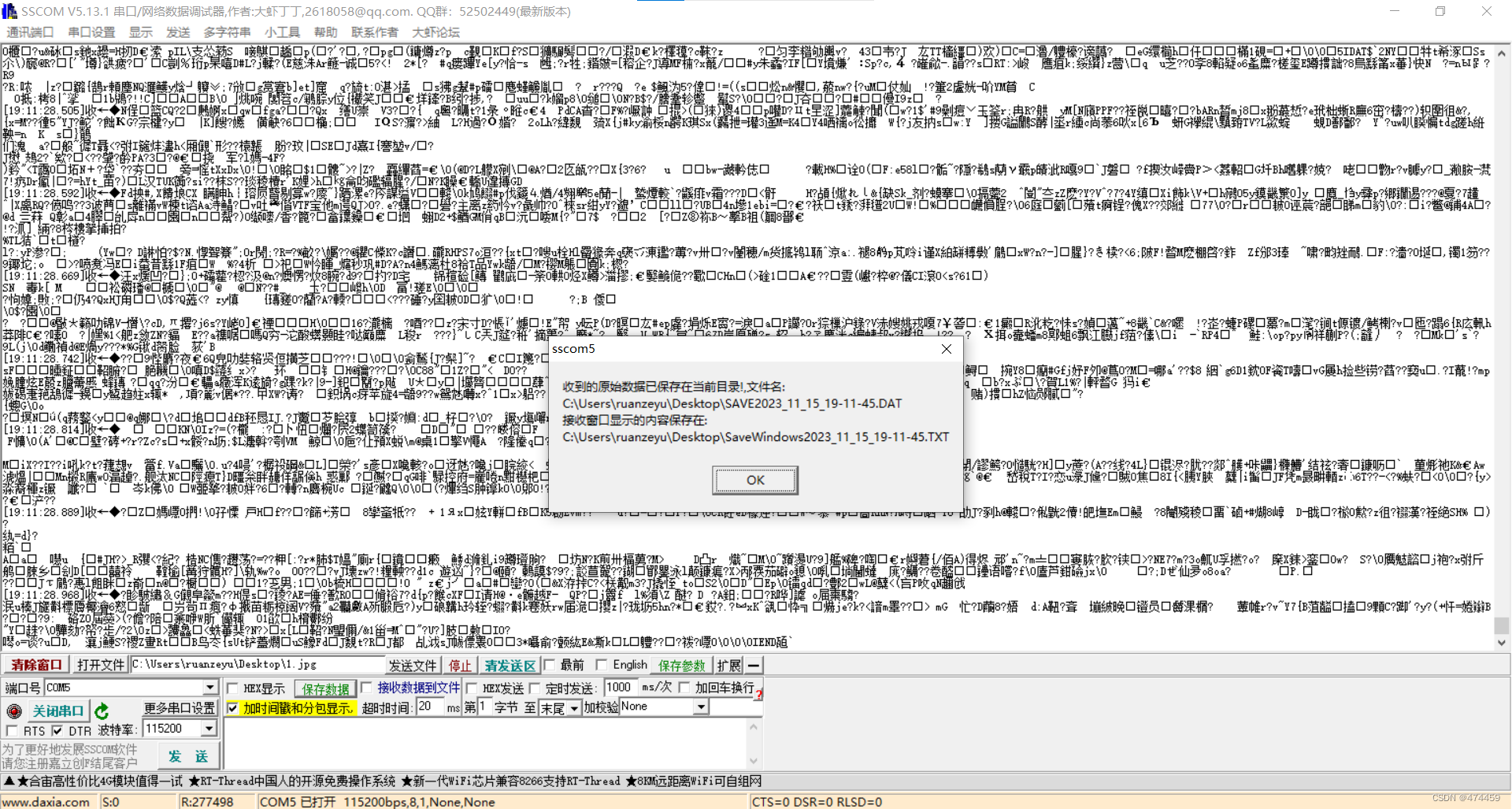

发送完成后，保存为.bat文件

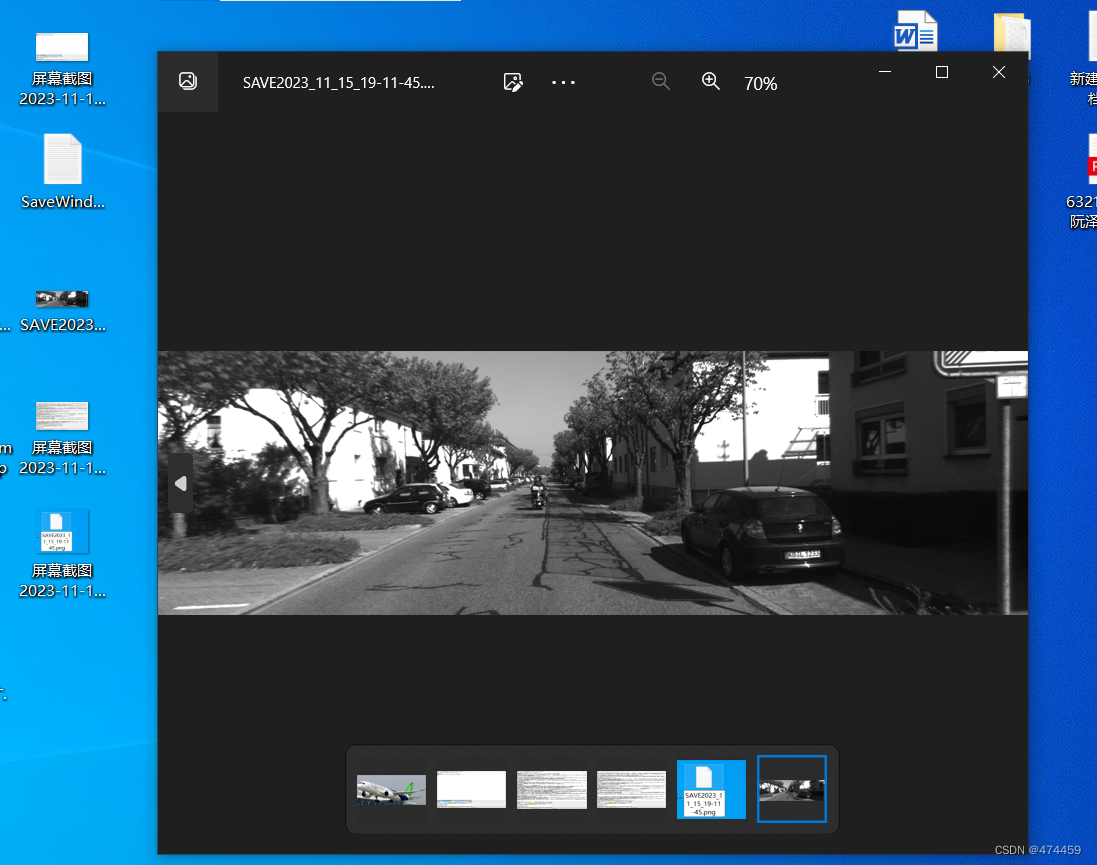

将文件重命名为.jpg文件（这里是和发送端一样），然后打开

可以看出和之前的文件是一样的

四、结果分析

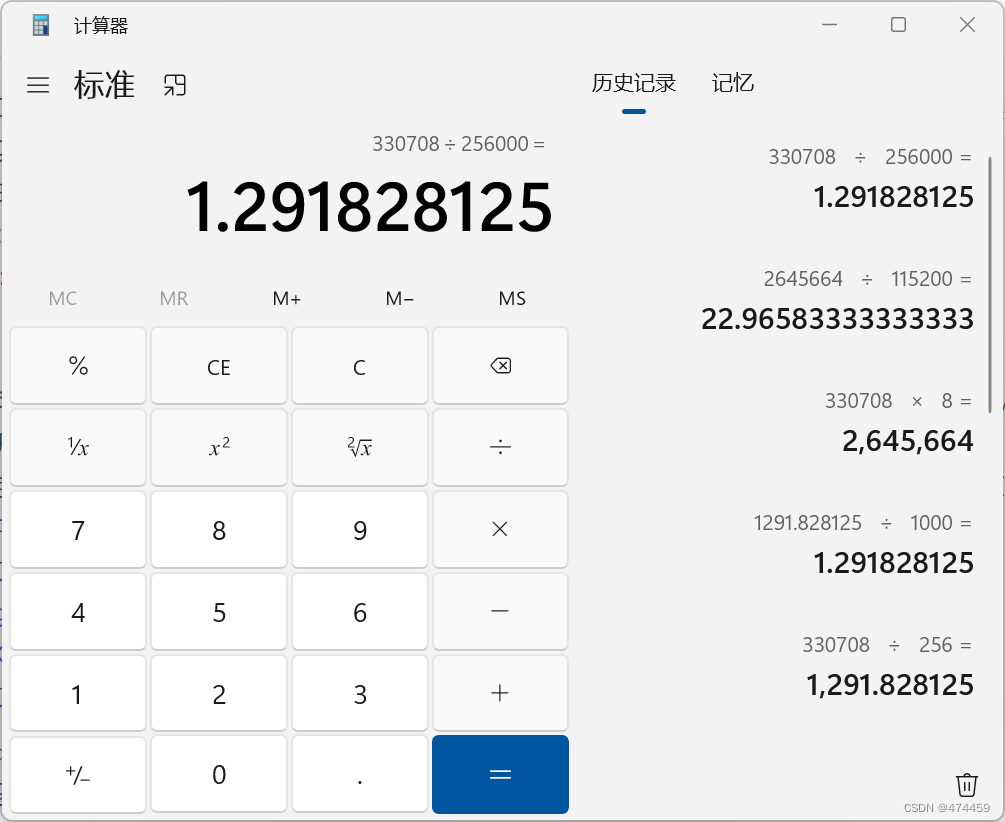

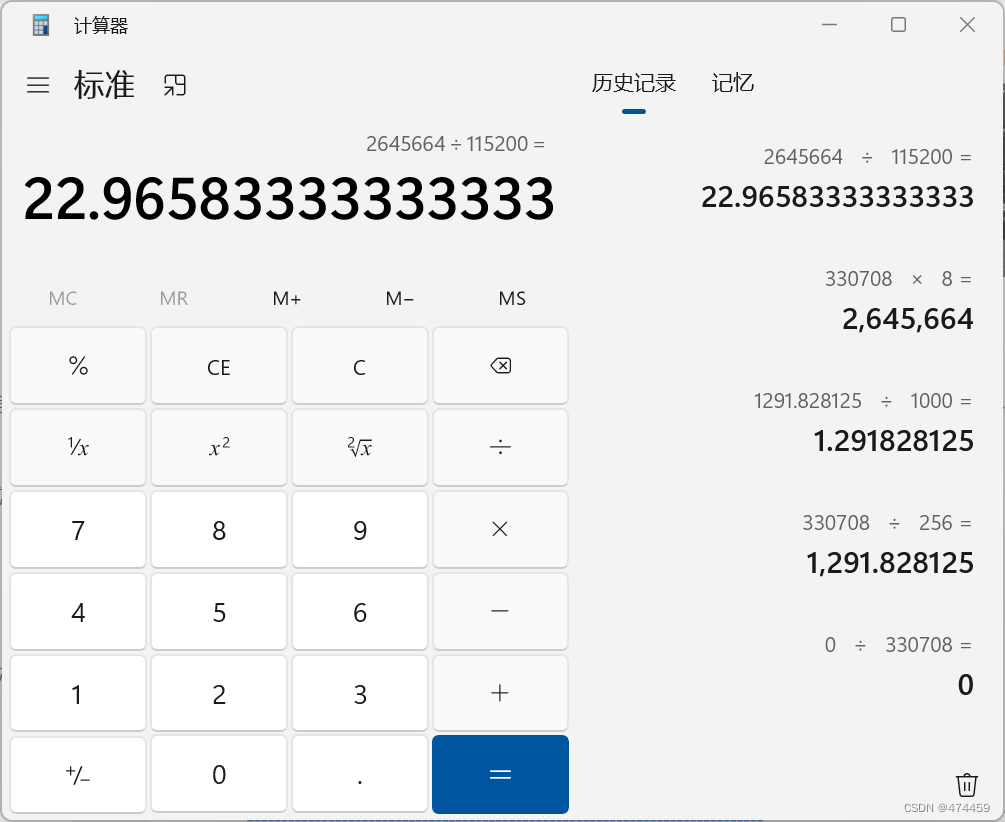

计算预计传输时间：理论时间=（文件大小*8）/波特率


那么上面的压缩包理论传输时间为22.96秒，但是还需要加上每个256bit延时1ms的时间，那么总时间为：


22.9+1.3=24.2s

实际时间为：26.9s

实际传输时间比理论时间多，这可能实在传输过程中出现丢失、重传、排序错乱等现象导致。

五、总结与参考

总结： 两台电脑可以通过usb转ttl来传输文件，该文件可以是图片、视频、文件等，传输的时间根据传输波特率有关，且可以根据波特率来推出传输时间，但是实际传输时间因为丢失、重传、排序错乱等现象时间更加长。对比我们平时用qq、wx等方式传输文件，通过usb转ttl的传输速度是十分man的。

参考：

电脑间串口连接传输文件-CSDN博客
