DIT的基2-FFT也称库利-图基算法，DIF称桑德-图基算法。

DIT和DIF，前者将输入按倒位序重新排列，输出几位自然顺序排列；后者的话，输入为自然顺序，输出为倒位序。

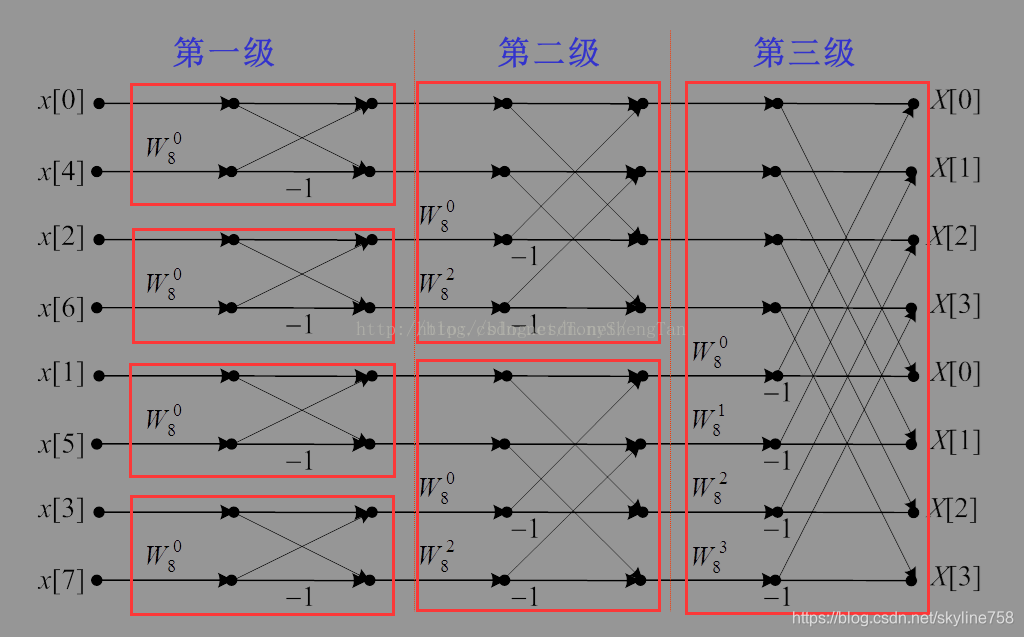

DIT先乘以旋转因子后蝶形运算
DIF先蝶形运算后乘以旋转因子

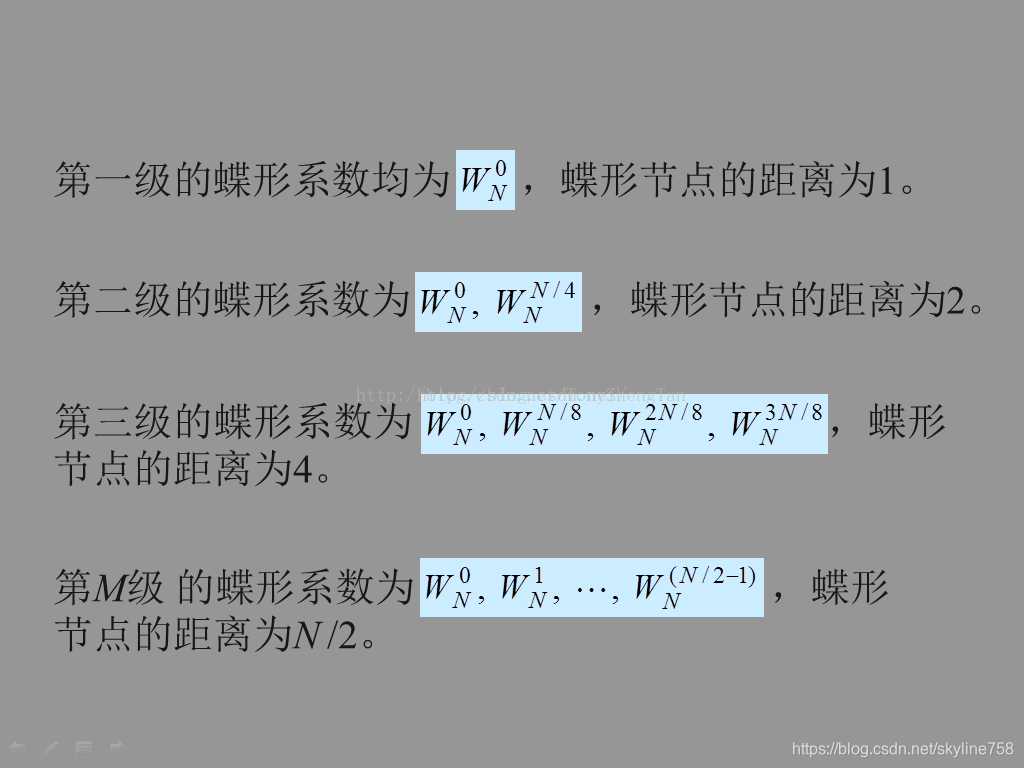

旋转因子特性
将一个序列为N的DFT换成两个序列为N/2的DFT，然后就一直化成N/2个序列为2的DFT
直接DFT：
复数乘法N2次
复数加法N(N−1)次
利用FFT求解DFT：
复数乘法N/2log2N次
复数加法Nlog2N次
