ug925中涉及的工程
1、需要从xilinx官网下载和自己安装的vivado版本匹配的代码版本。
2、下载解压后,将hardware文件夹单独拷贝出来。hardware文件夹就是用来搭建硬件平台的。
3、进入hardware/vivado文件夹。打开vivado tcl shell。输入cd c:/hardware/vivado。
4、输入source ./scripts/project.tcl。工程会自动创建。

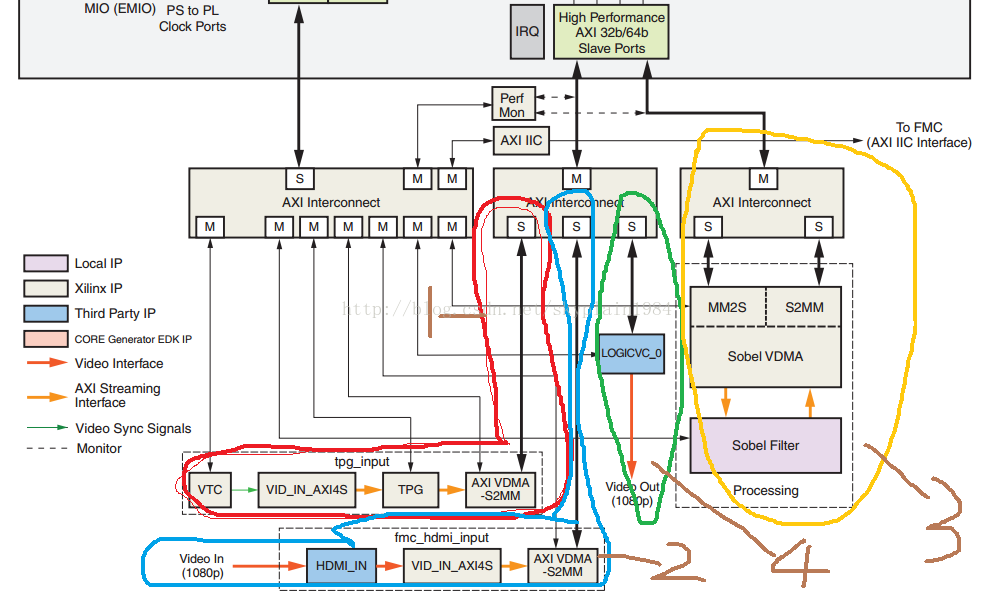

工程的架构
一共使用了3个AXI Interconnect。两个连接到了AXI_HP(用作VDMA),一个连接到了AXI_GP(用于控制)
这么使用有两个考虑:
(1)、将慢速设备和快速设备分开,每个AXI Interconnect单独管理一整个相关的VDMA通道。如果都挂载在一个AXI Interconnect上,总线仲裁会影响VDMA的响应。
(2)、分为3个AXI Interconnect,每个AXI Interconnect功能相对简单,管理的端口数也相对较少,不会增加太多的资源消耗。
上图标出的1,2区域是视频输入模块,可以由ARM配置选择哪一个输入。
3区域是sobel滤波模块。
4区域是HDMI输出模块。LOGICVC是第三方IP,相当于VID_OUT_AXIS(xilinx自带)+HDMI_OUT(比如ZedBoard山的ADV7511)
