工作几年后,感觉基础不是特别扎实,计划从头开始将FPGA基础全部过一遍,好好夯实基础,本篇是第一篇开发环境的安装。
目前国内大部分使用的都是Xilinx的芯片,Xilinx的FPGA开发环境是Vivado,目前最新版本已经更新到2024.1,想要尝鲜的可以去试试,但是不建议初学者用太新的版本,一是新版本一般会有一些bug不太稳定,另外就是网上的一些参考教程都用的较低版本的Vivado,会有一些IP不兼容的问题,除此之外新版的Vivado大小已经上百G,再加上安装空间,对硬盘也是不小的挑战,Vivado2019.1大小约为22G。
下载Vivado的官网链接是:官网链接;另外一种下载方式是一些网盘链接。
一、解压压缩包

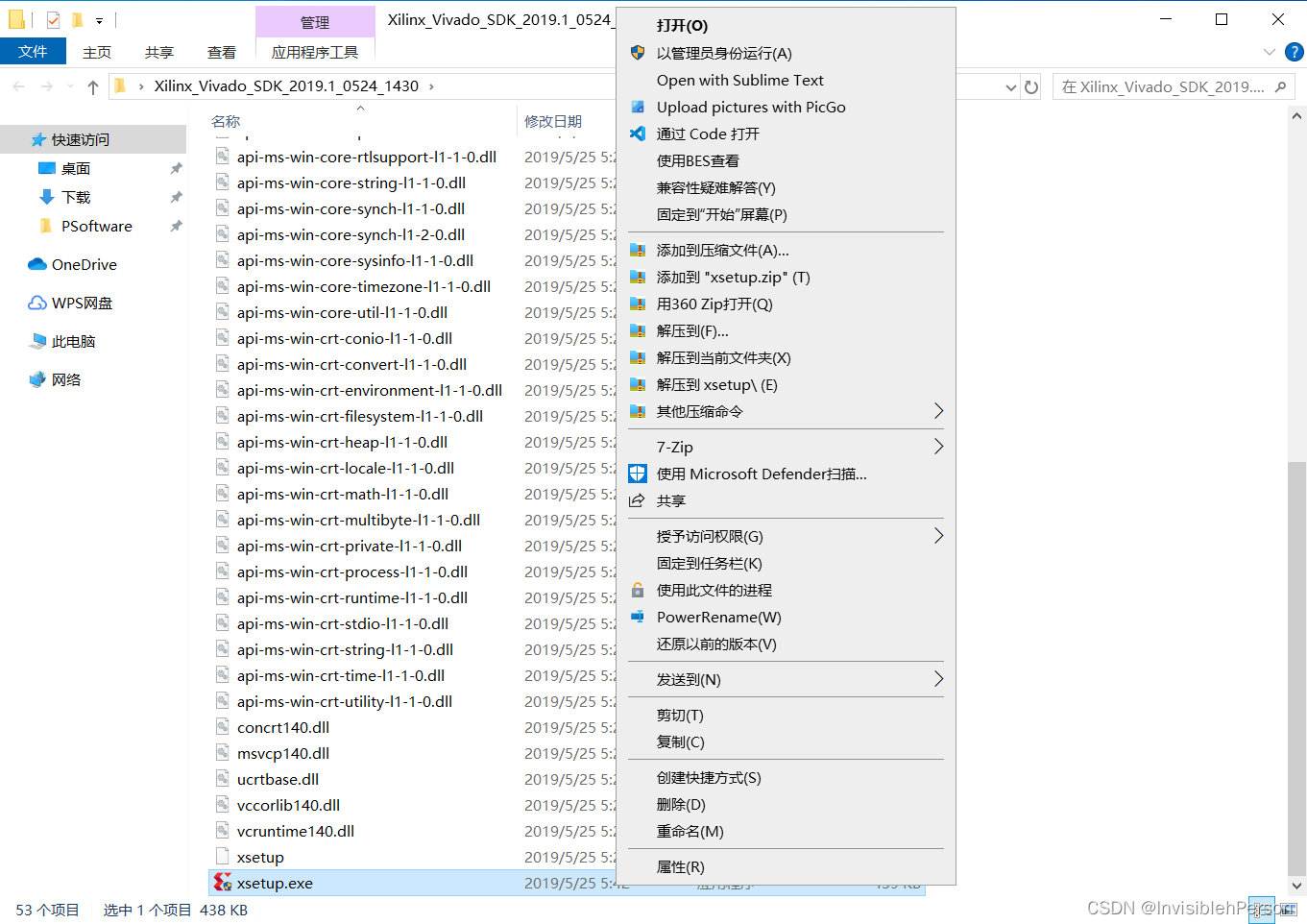

找到安装主程序,右键已管理员身份运行:

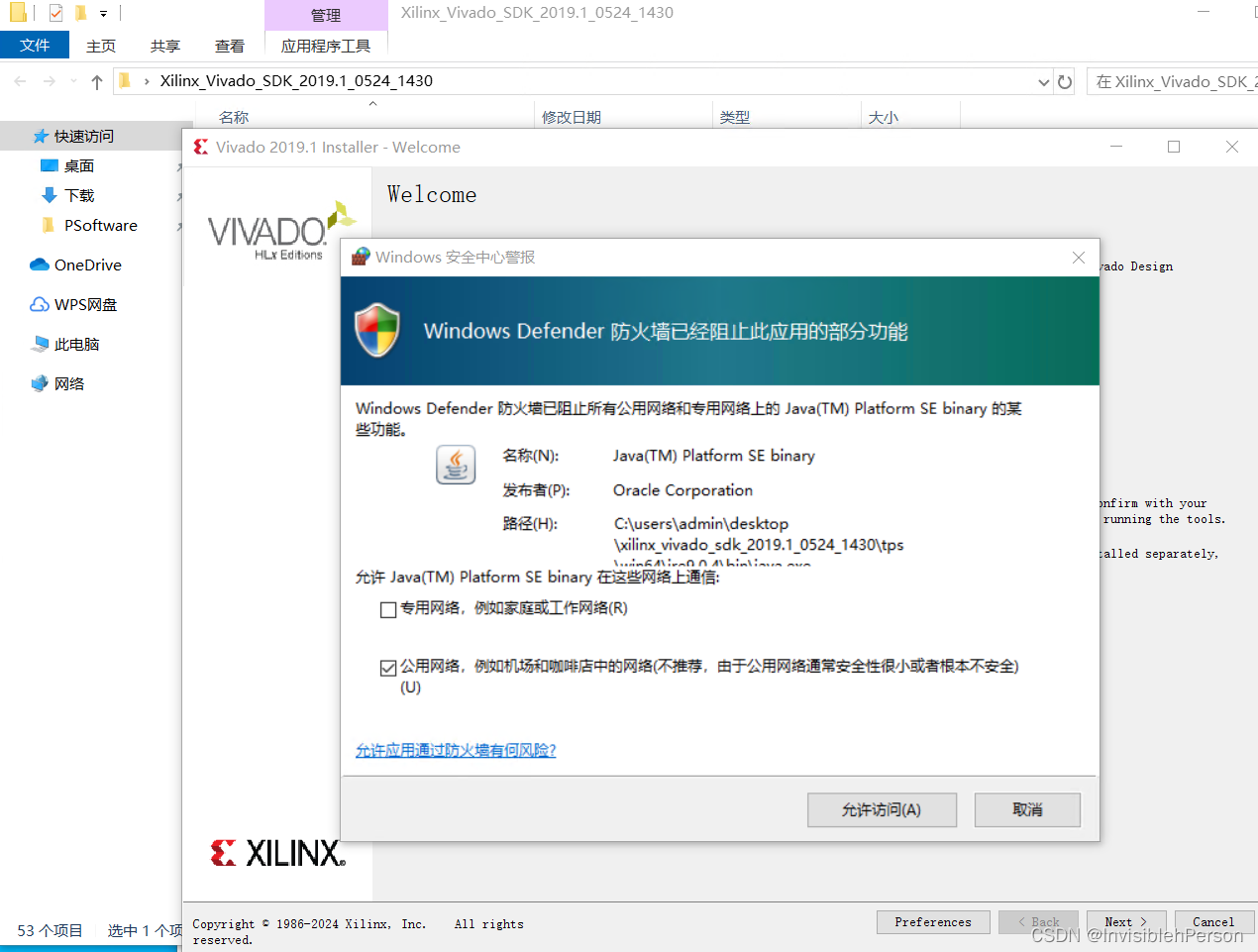

允许网络通信:

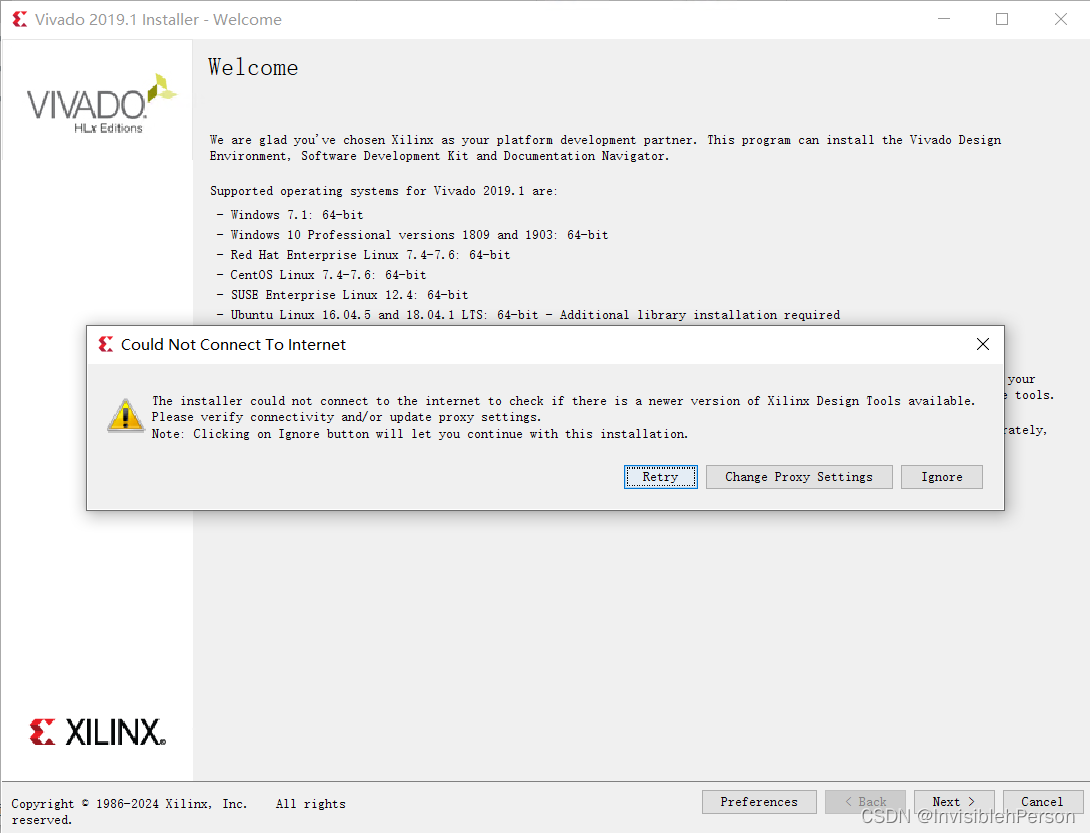

忽略更新需求:
二、安装过程
1.直接next:
2.三个选项全部勾选同意,点击next:
3.选择第三个vivado HL System Edition
4.这里页面是让选择器件和一些附加软件,硬盘不够的话可以将UltraScale+器件取消(初学者不会用到这个高端器件),空间足够可以默认全部,点击next:
5.安装位置选择,默认会在C盘新建一个Xilinx文件夹,有需要的自行更改路径即可,其它可以默认也可以根据需要修改,我这里选择默认:
6.安装总结,检查有没有选错的地方,没有直接点击install,有问题退回重新改动即可:
7.漫长的安装等待时间:
8.安装Xilinx驱动软件,点击安装:
9.安装WinPcap软件:
10.安装完成:
11.使用lic允许本设备进行FPGA开发:
三、打开Vivado查看软件是否安装成功
至此Vivado2019.1在Windows下就已经安装完成,之后就可以愉快的进行FPGA开发了。
