查看RTL视图

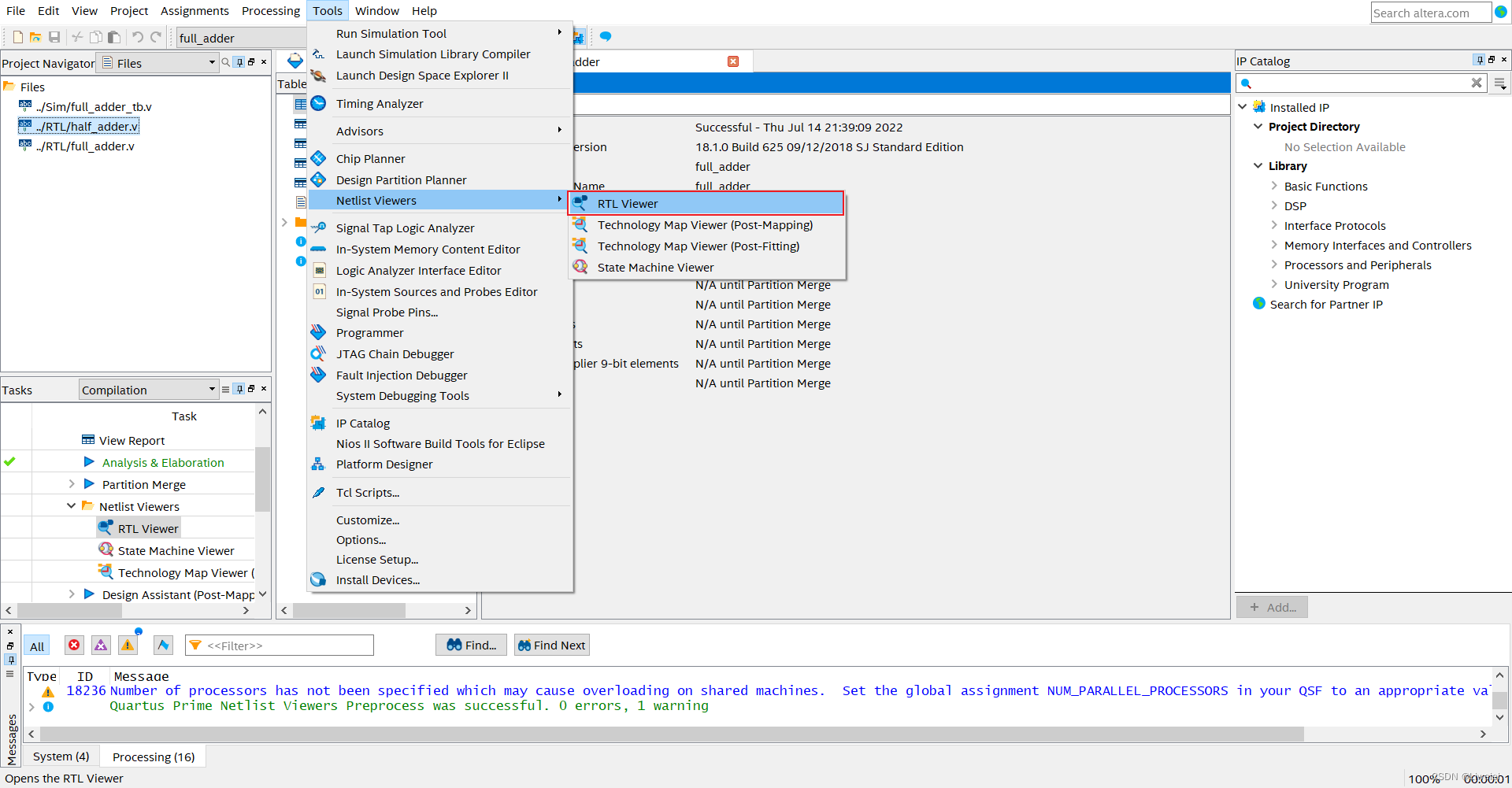

在综合完成后可以在Quartus中查看综合成的RTL视图
在这里插入图片描述
在这里插入图片描述

更改Quartes默认编辑器

个人感觉Quartus自带的编辑器太僵硬，所以把默认编辑器改成了VScode，具体操作如下

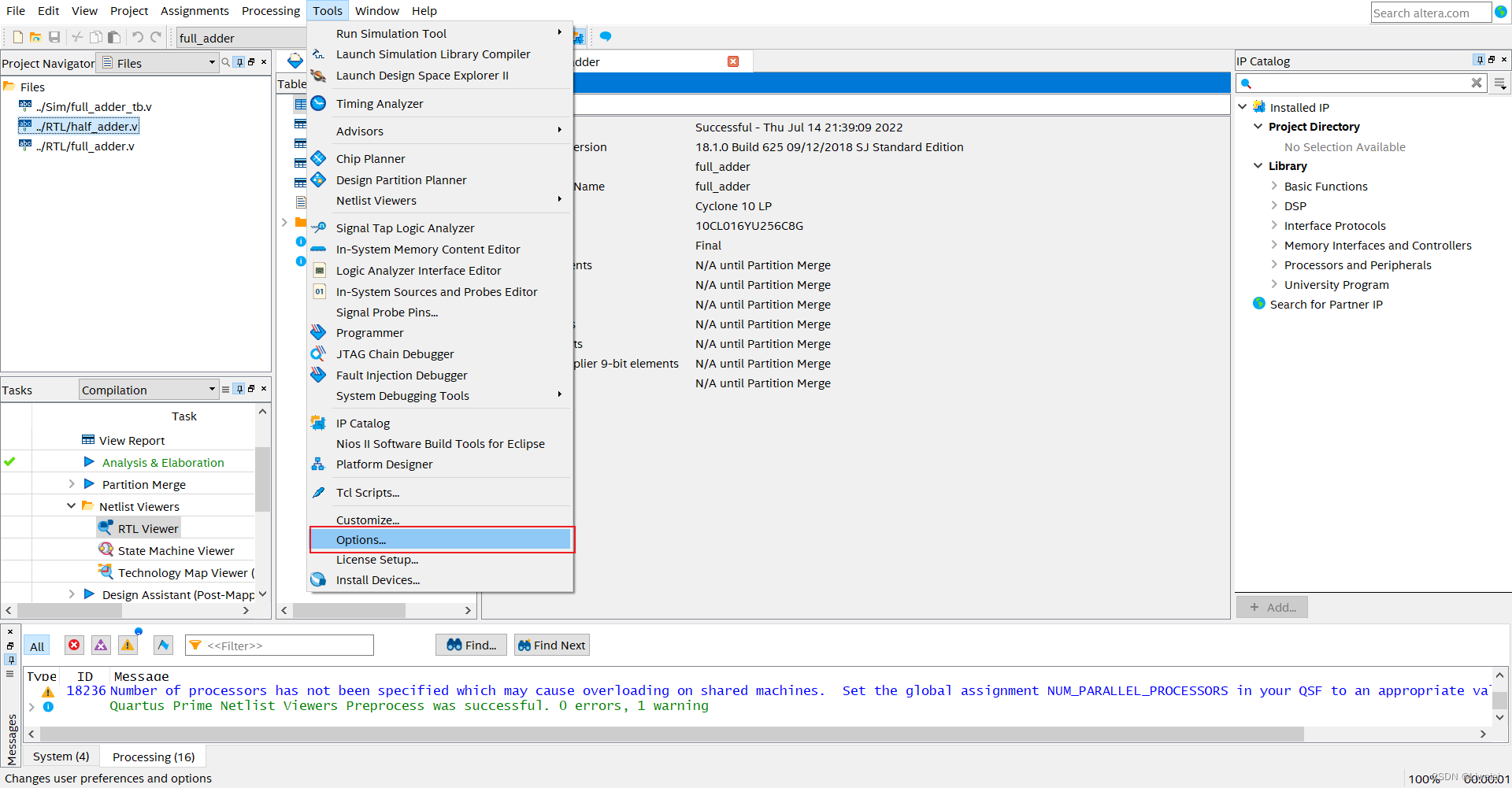

Tools->Options
在这里插入图片描述

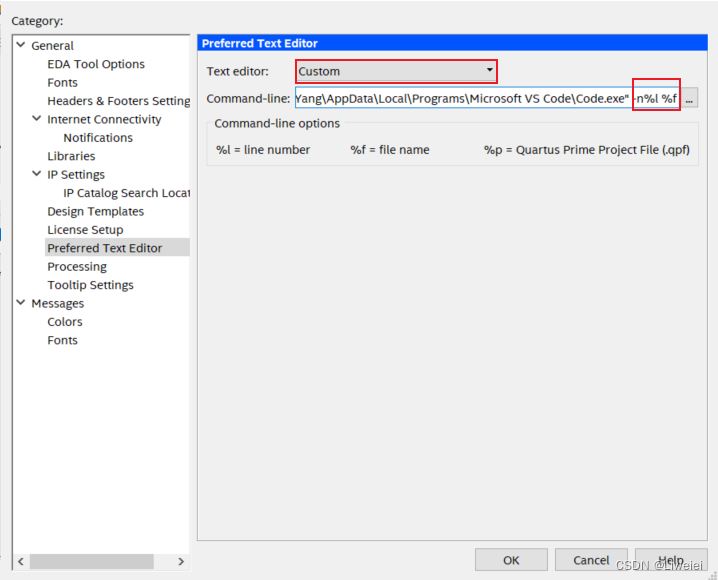

在Preferred Text Editor中按下图设置，索引到编辑器的安装路径，在结尾加上-n%l %f
在这里插入图片描述

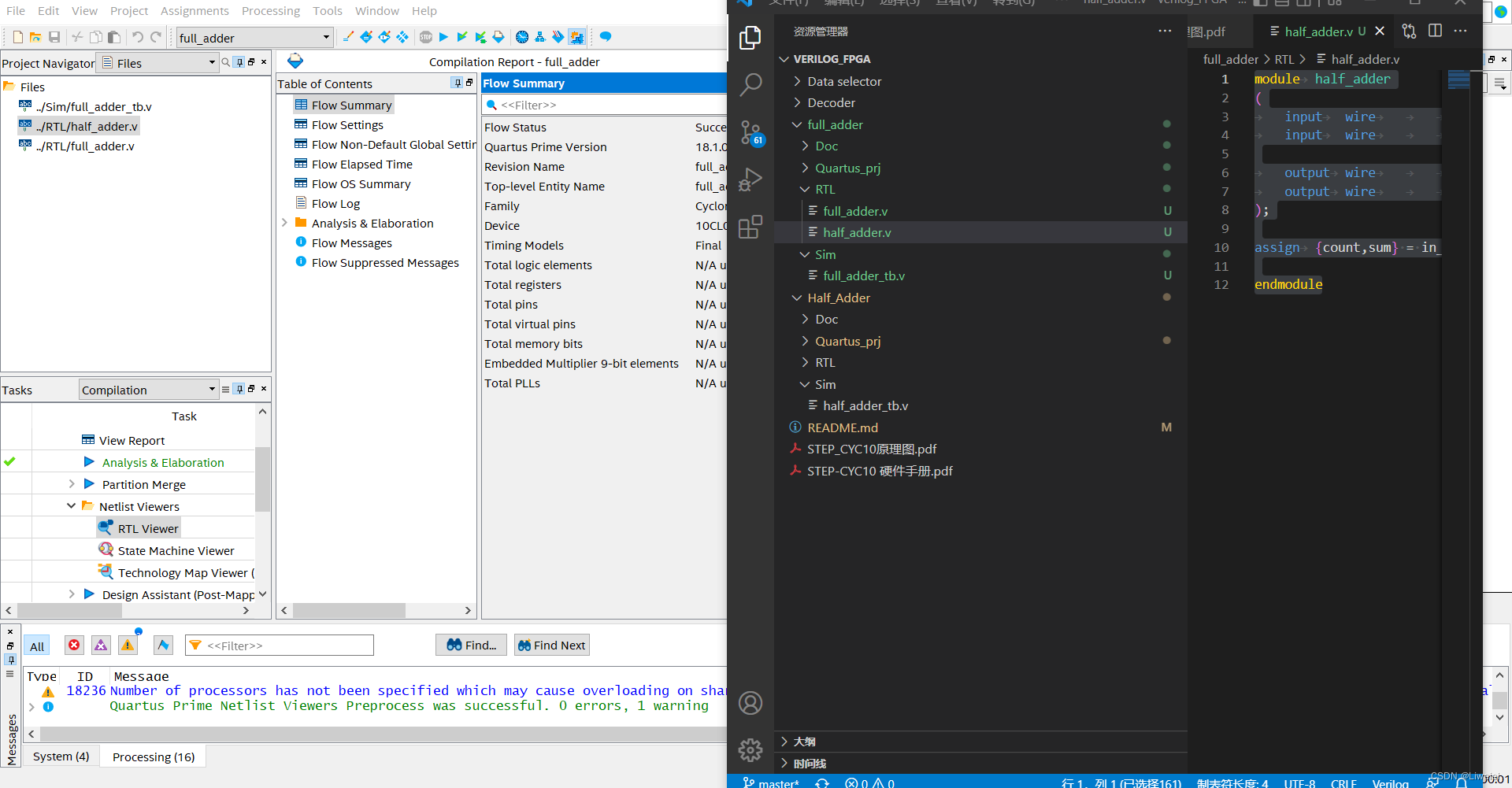

设置完成，可以在Quartus中通过VScode编辑代码了
在这里插入图片描述

添加仿真配置

在使用Quartus+Modelsim联合仿真时，需要在Quartus中配置仿真文件(TestBench),方法如下：

  1. 将TB文件添加到Quartus工程中

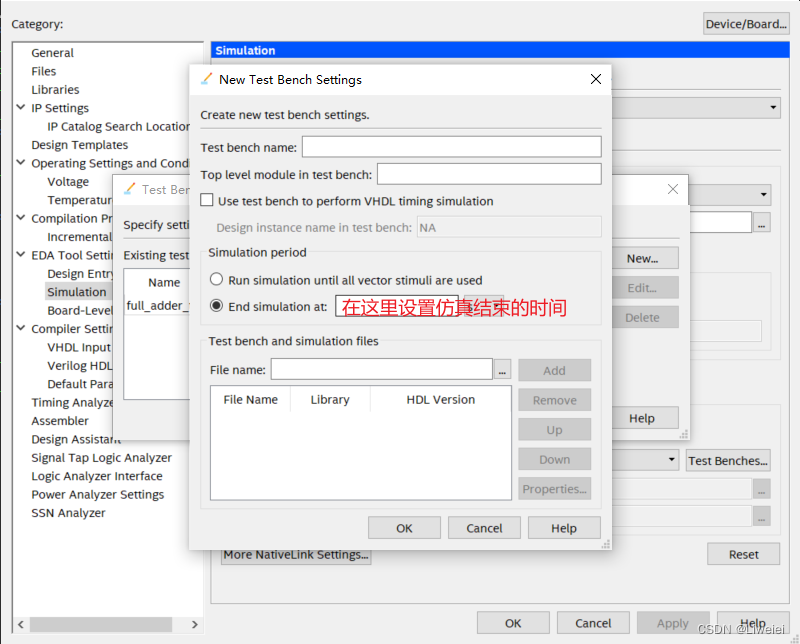

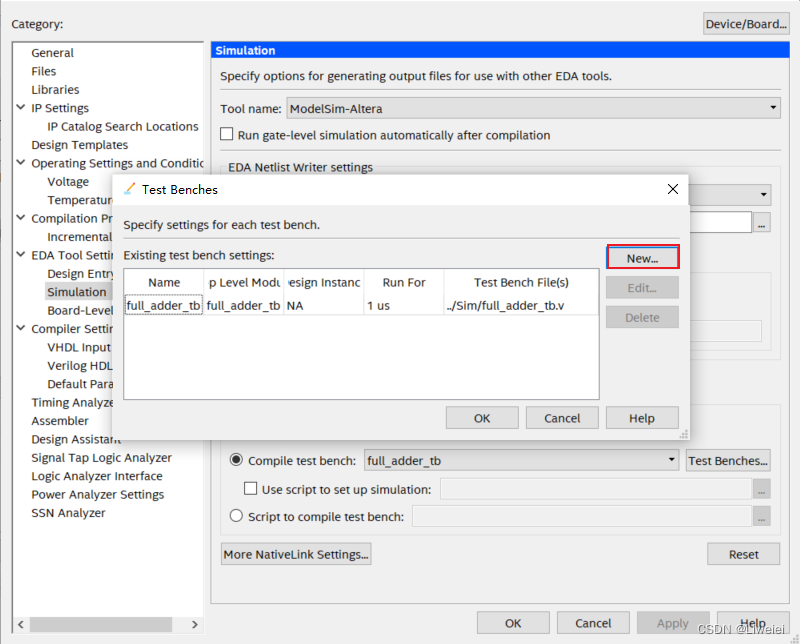

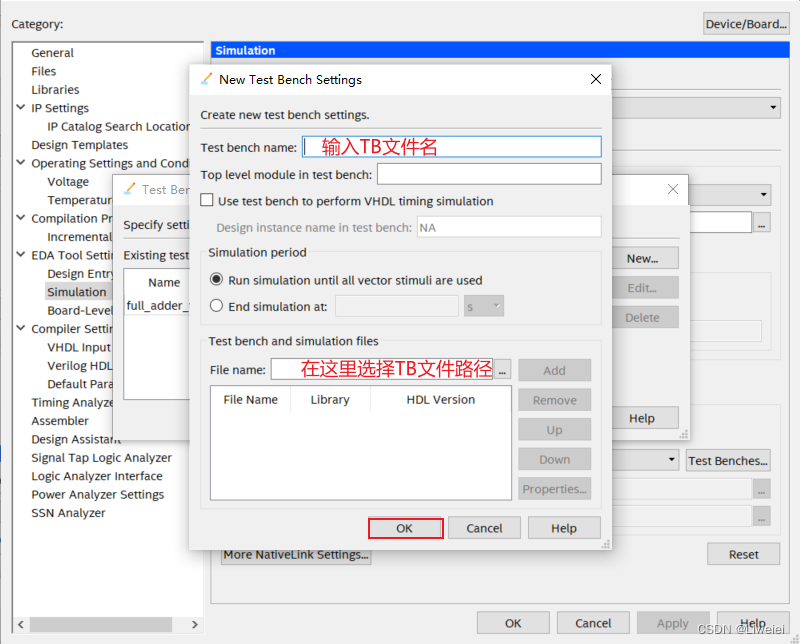

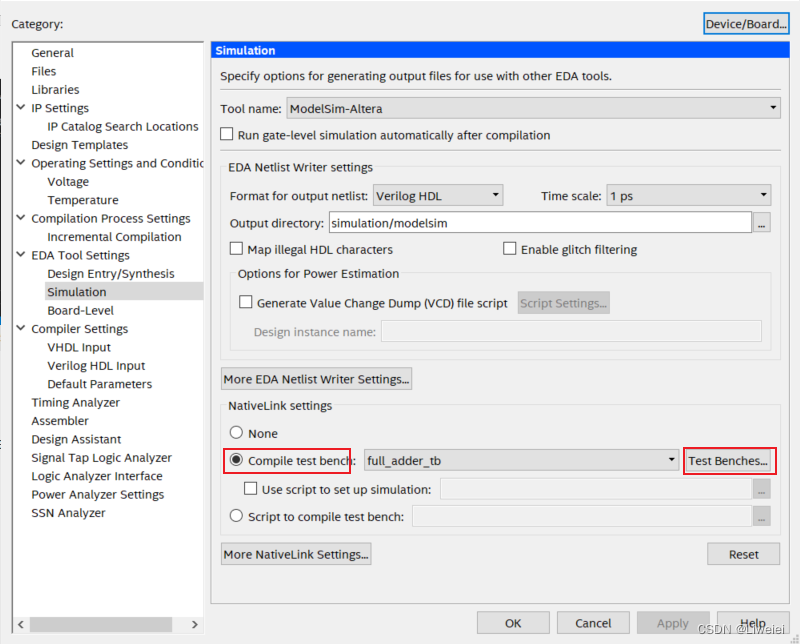

  2. 在Setting中设置仿真：
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

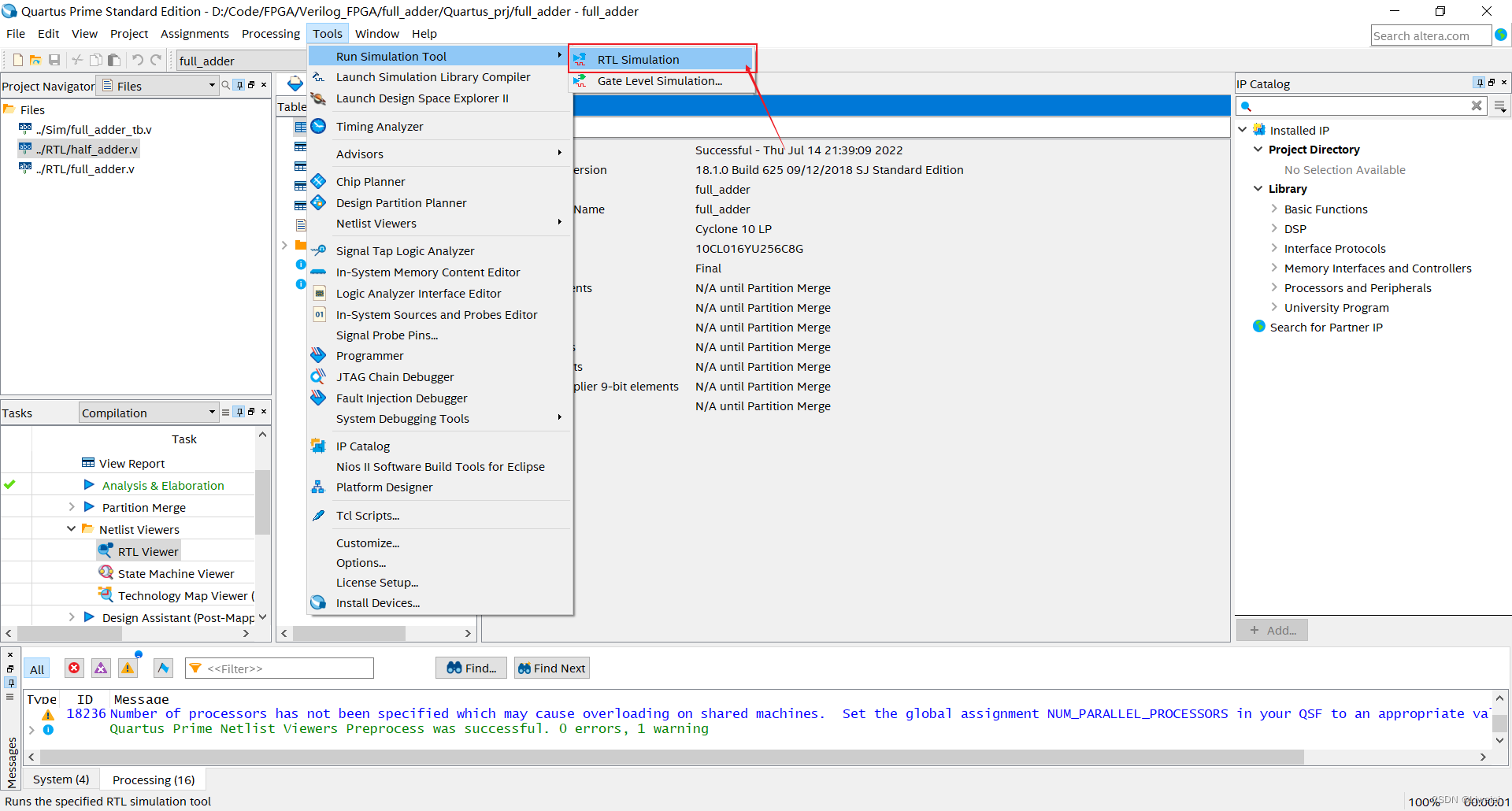

  3. 启动仿真
    在这里插入图片描述
    如果显示仿真启动失败的可以参考这个：
    Quartus与ModelSim联合仿真启动ModelSim失败(已解决)
