安卓屏幕概念及适配思路

屏幕适配专题笔记

背景

安卓面试基础面，偶尔会被问到屏幕适配的技巧，
结合自己所搜集的数据，进行一次梳理记录。

为什么要做屏幕适配

原因：适配得做好，下班回得早。
安卓系统的开源属性，各厂商都有不同的定制系统产品，屏幕尺寸相当多。
用专业术语来说，即安卓屏幕碎片化。

屏幕适配常用概念

尺寸、像素密度、分辨率概念

屏幕的物理属性。
Android Studio 新建模拟器，用pixel2举例。

• 尺寸：对角线尺寸，单位inch，上图显示为5.0"，1英寸 = 2.54cm

• 分辨率：1080px * 1920px

• 屏幕像素密度：每英寸的像素点数（dots per inch，即dpi）
  计算公式为：√(W^2+H^2)/S，其中W和H是分辨率的宽高，S是屏幕尺寸。

dp dpi dip px概念

仅与软件相关

• dpi：屏幕像素密度，不参与这一part的横向比较。

• dp：即dip。全称Density Independent Pixels，简写为dp。

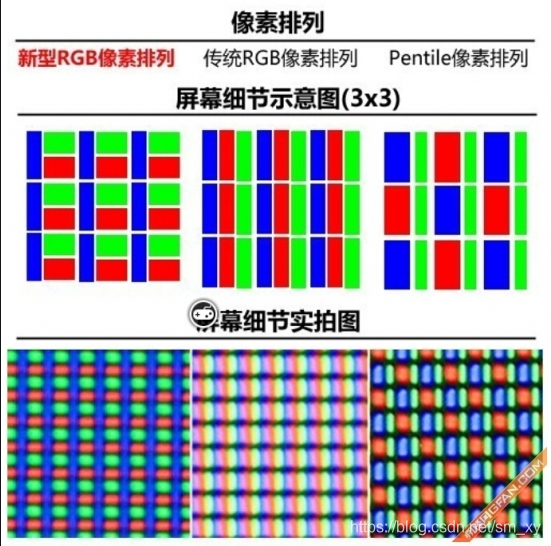

• px:屏幕像素，如下图（来自百度）

• dp与px基本关系：以160dip为基准，1dp = 1px


ldpi mdpi hdpi xhdpi xxhdpi xxxhdpi关系

类型	分辨率	屏幕密度区间	换算dp->px	比例
ldpi	240x320	[120,160)	1dp=0.75px	3
mdpi	320x480	[160,240)	1dp=1px	4
hdpi	480x800	[240,320)	1dp=1.5px	6
xhdpi	720x1280	[320,480)	1dp=2px	8
xxhdpi	1080x1920	[480,640)	1dp=3px	12
xxxhdpi	1440x2560	[640,next dpi)	1dp=4px	16

通用理解：在mdpi中使用width=100px , height=100px的图标，屏幕密度为320的设备中，图标显示为width=150px , height=150px，效果会显得模糊一些。

概念搞清楚了，如何运用

• 场景1：提前跟UI沟通，让UI出图时，把其他倍图同步输出。也可以建好目录，让UI把图往里面放即可。
• 场景2：做多屏开发时，非主屏的屏幕密度，在framework中是自动计算得到。如果懂得概念，可以手动修改，或者新增配置，达到你想要的效果。如：

..frameworks/base/services/core/java/com/android/server/display/DisplayDeviceInfo.java

public void setAssumedDensityForExternalDisplay(int width, int height) {
		//默认计算dpi
        //densityDpi = Math.min(width, height) * DisplayMetrics.DENSITY_XHIGH / 1080;

        //手动修改dpi，建议使用配置
        densityDpi = 160;

        //...
}

• 场景3：布局文件中，常规用dp作为控件的大小。但在某些特殊场景，如非移动端巨量的屏幕尺寸，px可能更加直观，不用考虑屏幕密度，也许会带来更高的效率。就比如我从事过白家电的一些项目，屏幕尺寸不多，一个项目做1年以上的那种，用px做起来相对直观一些。实在怕麻烦，可以用脚本批量替换。
