发送端:(调制、编码)
1:560us脉冲 + 1680 低电平
0:560us脉冲 + 560 低电平
发送端就是要传递信息,计算机世界中信息的载体就是二进制比特,红外发送端就是想要把二进制信息传递出去让接收端接收到,要制定一个规则,上面的就是规则
接收端:(解调、译码)
有脉冲时接收端表现为低电平
无脉冲时接收端表现为高电平

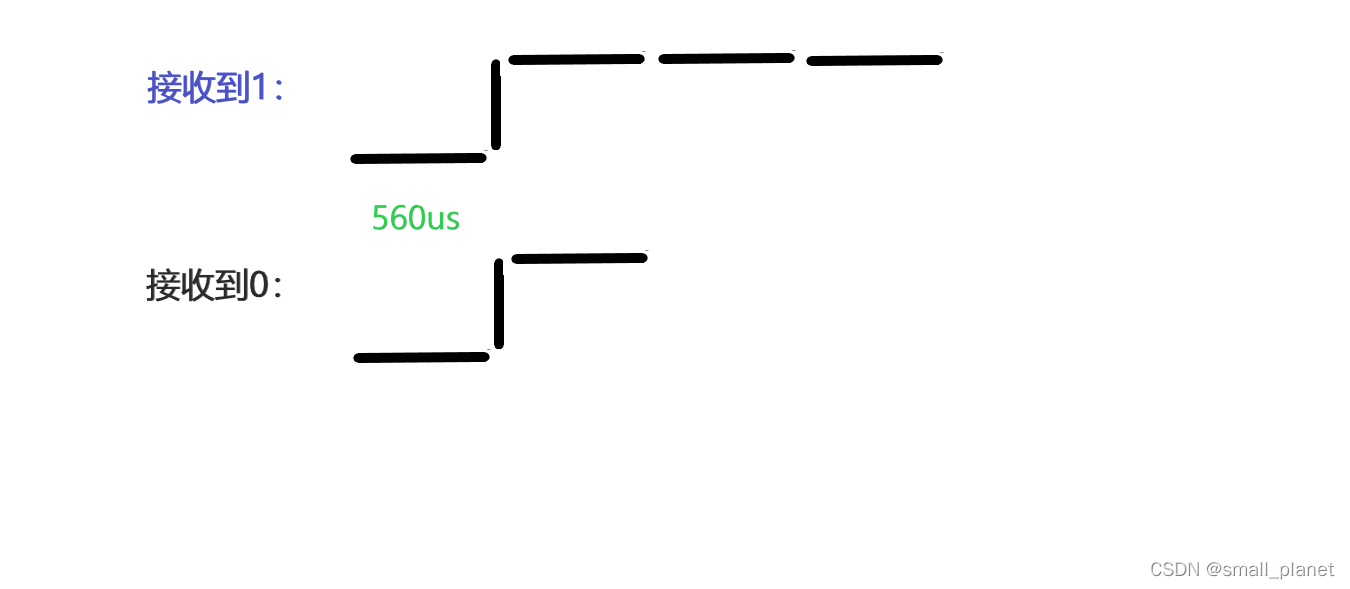

1:560us低 + 1680高
0:560us低 + 560高
数据格式:
引导码 + 地址码(客户码) + 地址反码 + 控制码 + 控制反码
先接收到的是每个字节的低位
引导码:9ms低电平+4.5ms高电平 ,就是把钥匙, 单片机只有检测到了引导码出现了才确认接收后面的数据,保证数据接收的正确性,利用这一点,可以利用单片机的下降沿中断来告诉单片机有红外信息来了
客户码:为了区分各红外遥控设备使之不会互相干扰
操作码:用户实际须要的编码按下不同的键产生不同的操作码,待接收端接收到后根据其进行不同的操作
反码:可以增加传输的可靠性,用于校验
连发码:100ms高电平后还会有 9ms低电平+ 2.5ms高电平 +0.56 低电平
程序思路:
思路一: 按部就班的解析,阻塞延时
思路二:根据 引导码、数据0、数据1、连发码 的高电平持续的时间不同,来判断,可以用输入捕获高电平来实现
4200~4700 :表明是引导码 ,标准值4500(4.5ms)
400~700: 数据0 ,标准值 560(560us)
1500~1800: 数据1 ,标准值 1680 (1680us)
2300~2600 :连发码 ,标准值 2500 (2.5ms)
