Altuim Designer 在pcb画图过程中出现转圈卡顿问题的解决办法

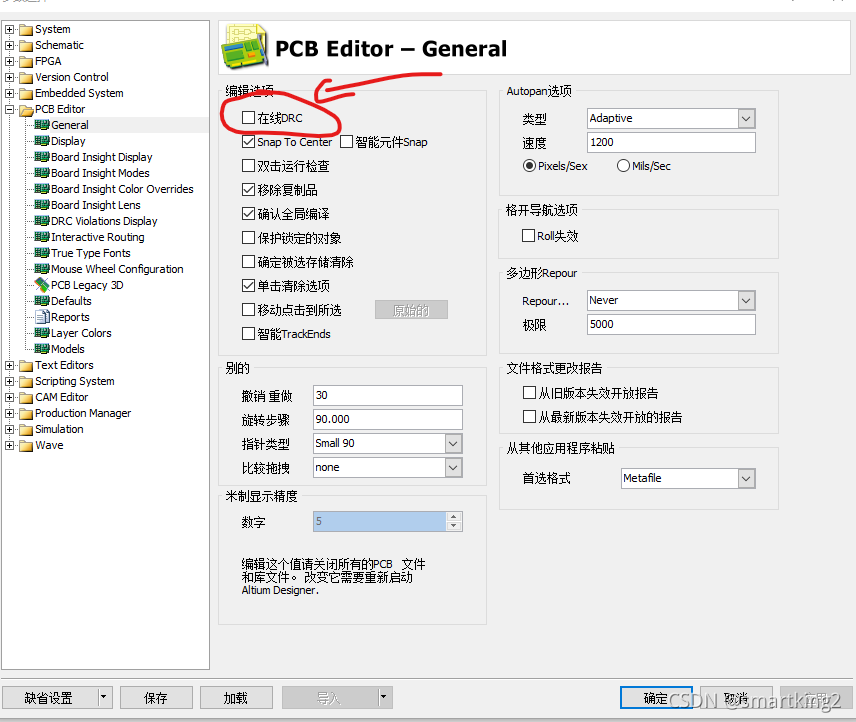

最近在用AD的时候发现,在PCB画图过程中,移动元器件,放置过孔,移动线路,经常出现卡顿的问题,右下脚的进度条一直在不停的完成。后来用手机拍摄慢动作发现是performing on-line DRC,用谷歌翻译的意思就是在线执行DRC,所谓的在线执行DRC,就是在线检查规则。为了解决这个问题,我们只需要将优先选择点击->PCB Editor->General 将在线DRC的选项的勾去掉,即可。
