Altium Designer 22 性能优化

本文介绍了如何优化AD22软件的性能,包括关闭不必要的设置选项、断开与官网连接、调整自动保存设置,以及确保驱动程序更新和关闭在线DRC以减轻CPU和显卡压力。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

AD22 使用起来很卡,完全受不了,卡到我的快捷鼠标宏都无法使用,来试着优化一下它。

每点完一步,都需要点击应用,否则不下心关掉了会很难受

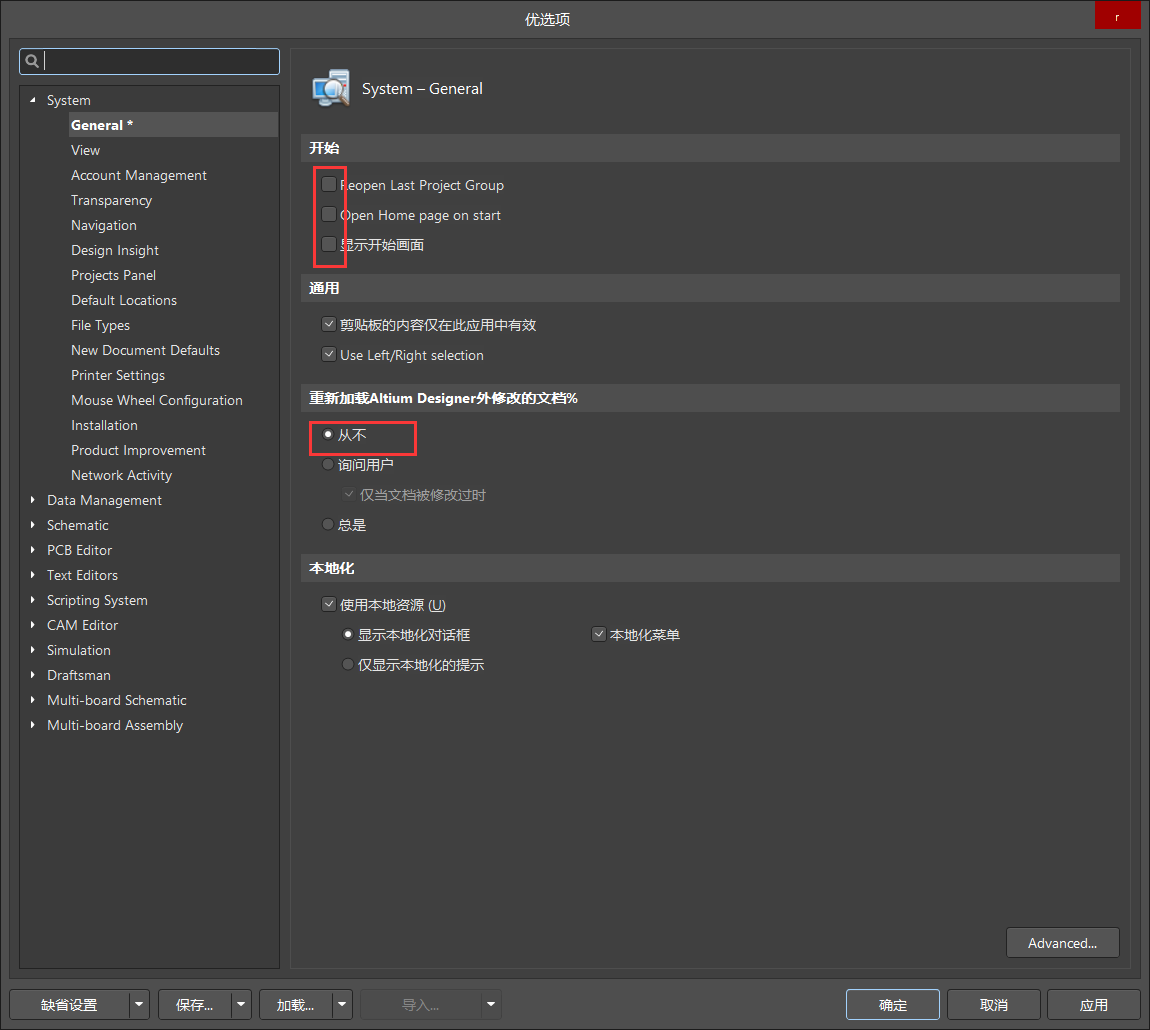

打开右上角齿轮进入设置,取消勾选这几个勾:
在这里插入图片描述

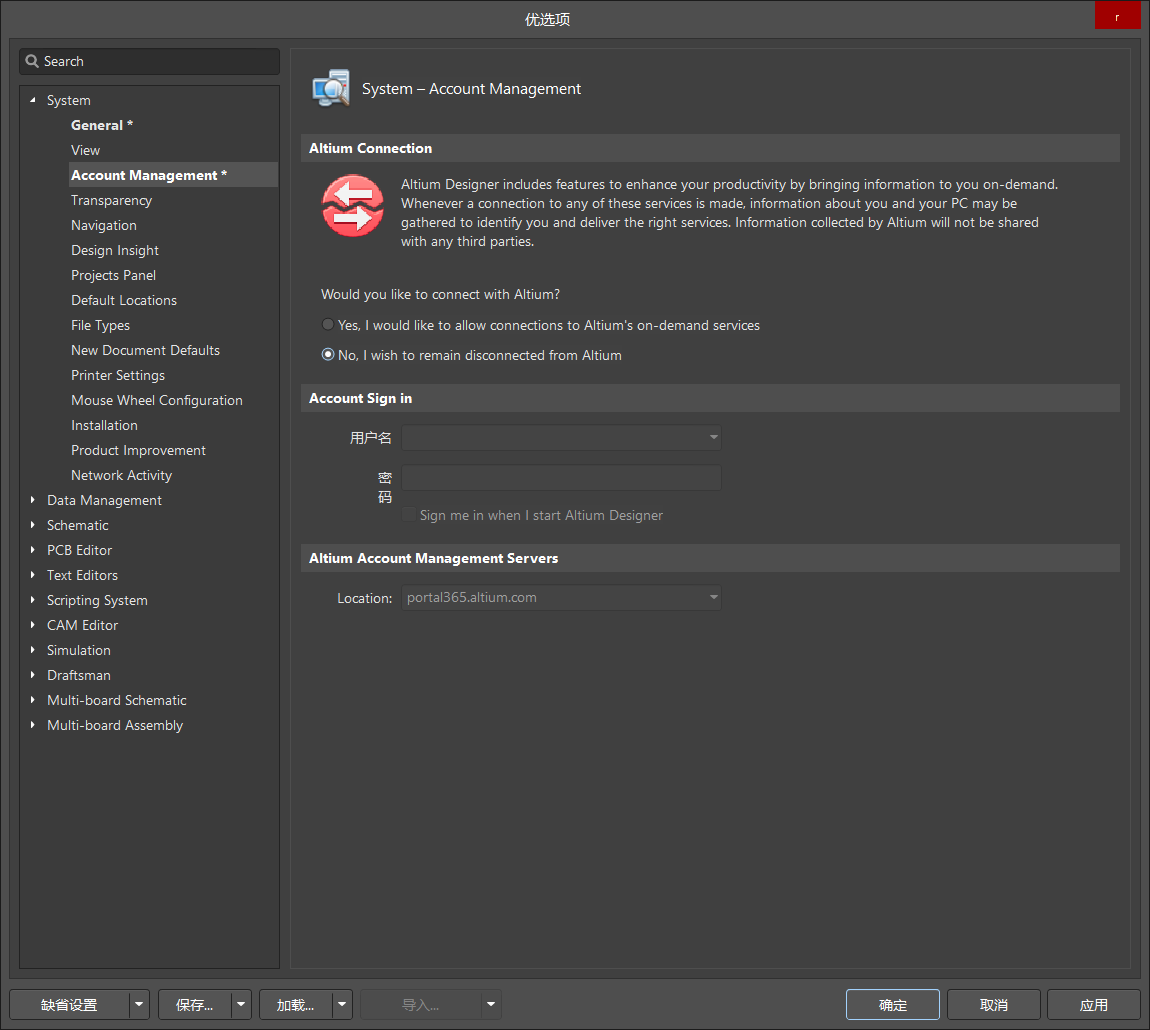

接下来关闭AD和官网的连接:
在这里插入图片描述

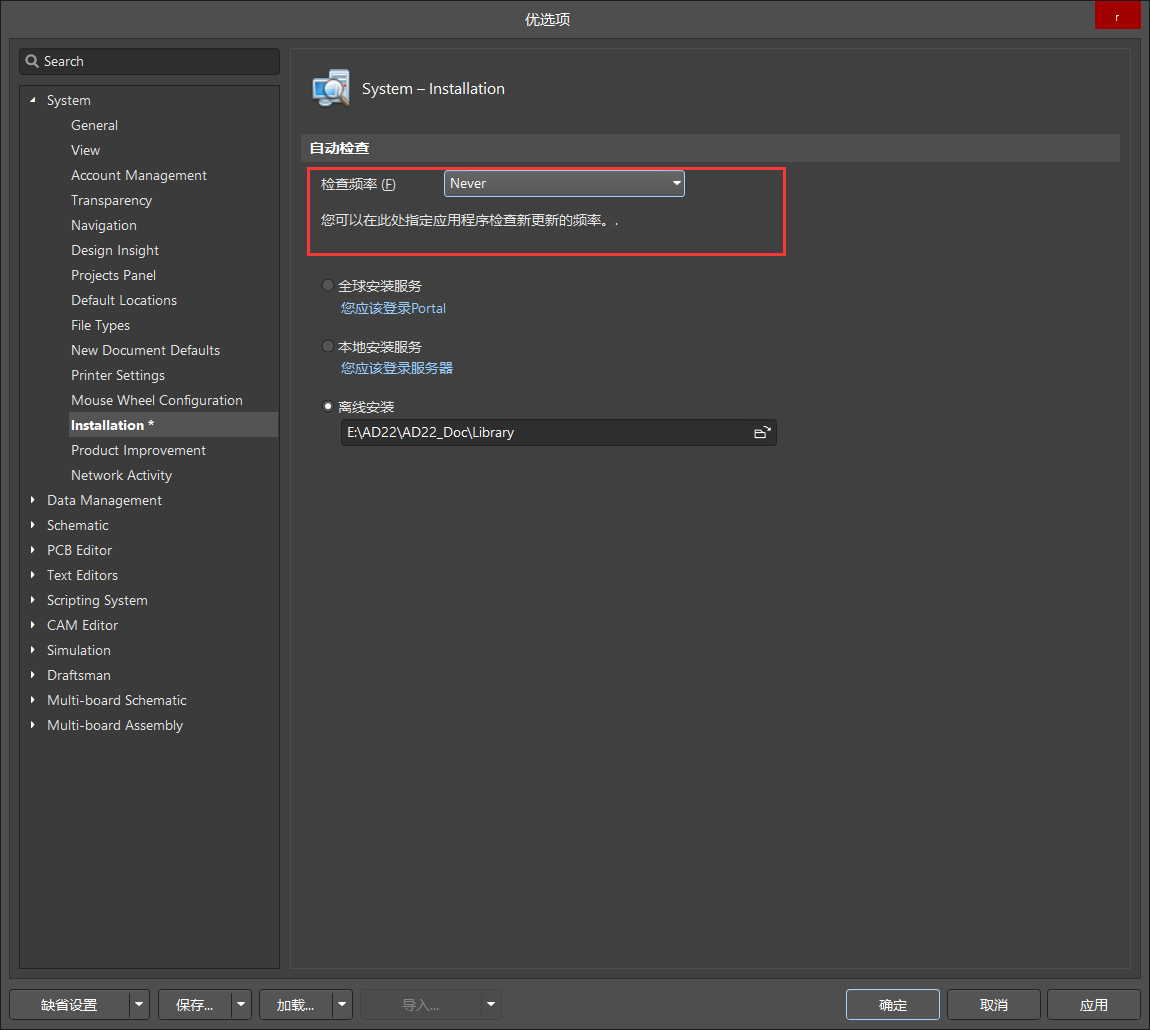

从不检查更新:

在这里插入图片描述

不加入产品体验改善计划:
在这里插入图片描述

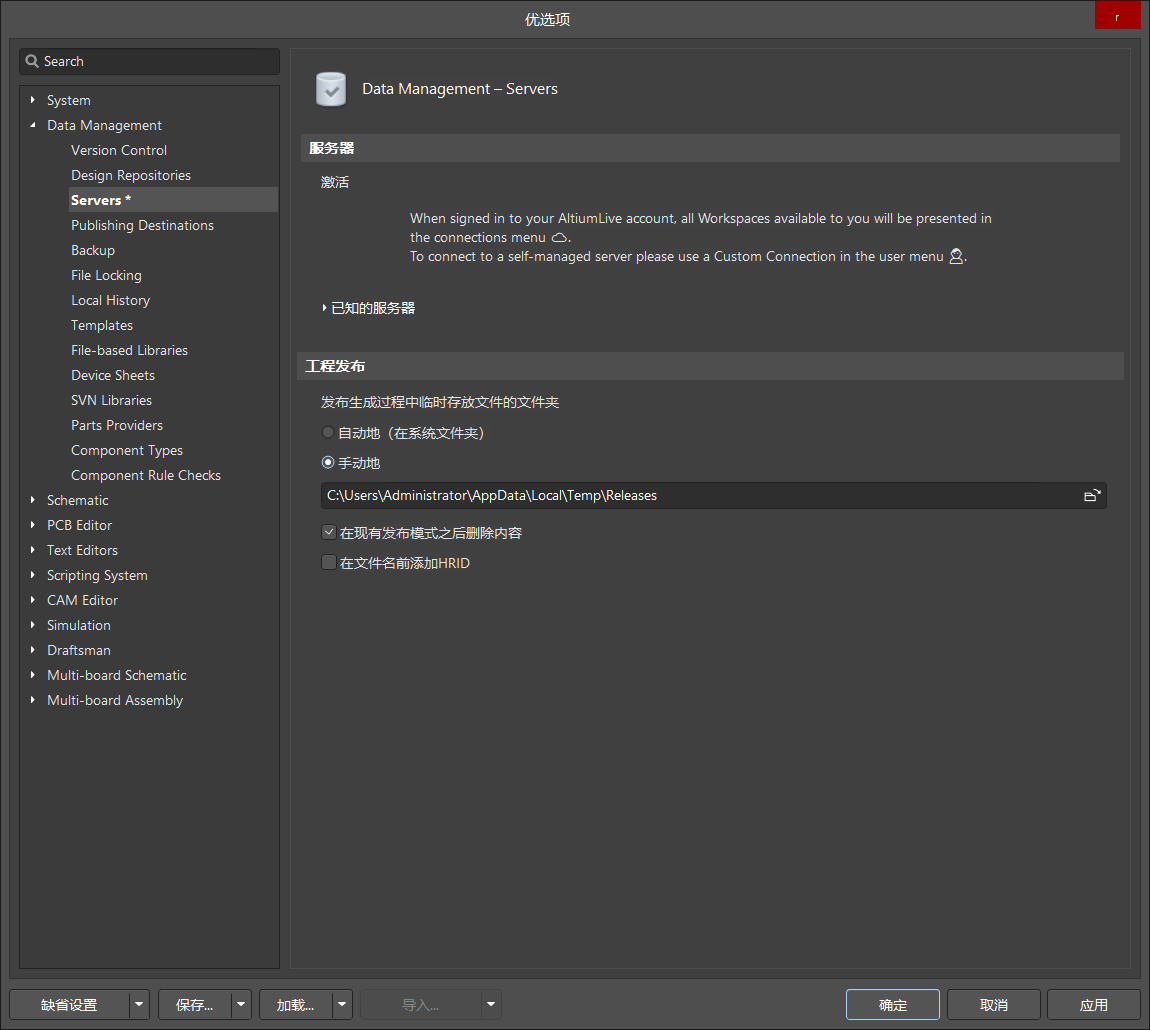

选择手动保存,并非自动保存,或者选择合适的位置和更改自动保存的频率,不然C盘红了也会很烦的哦:
在这里插入图片描述

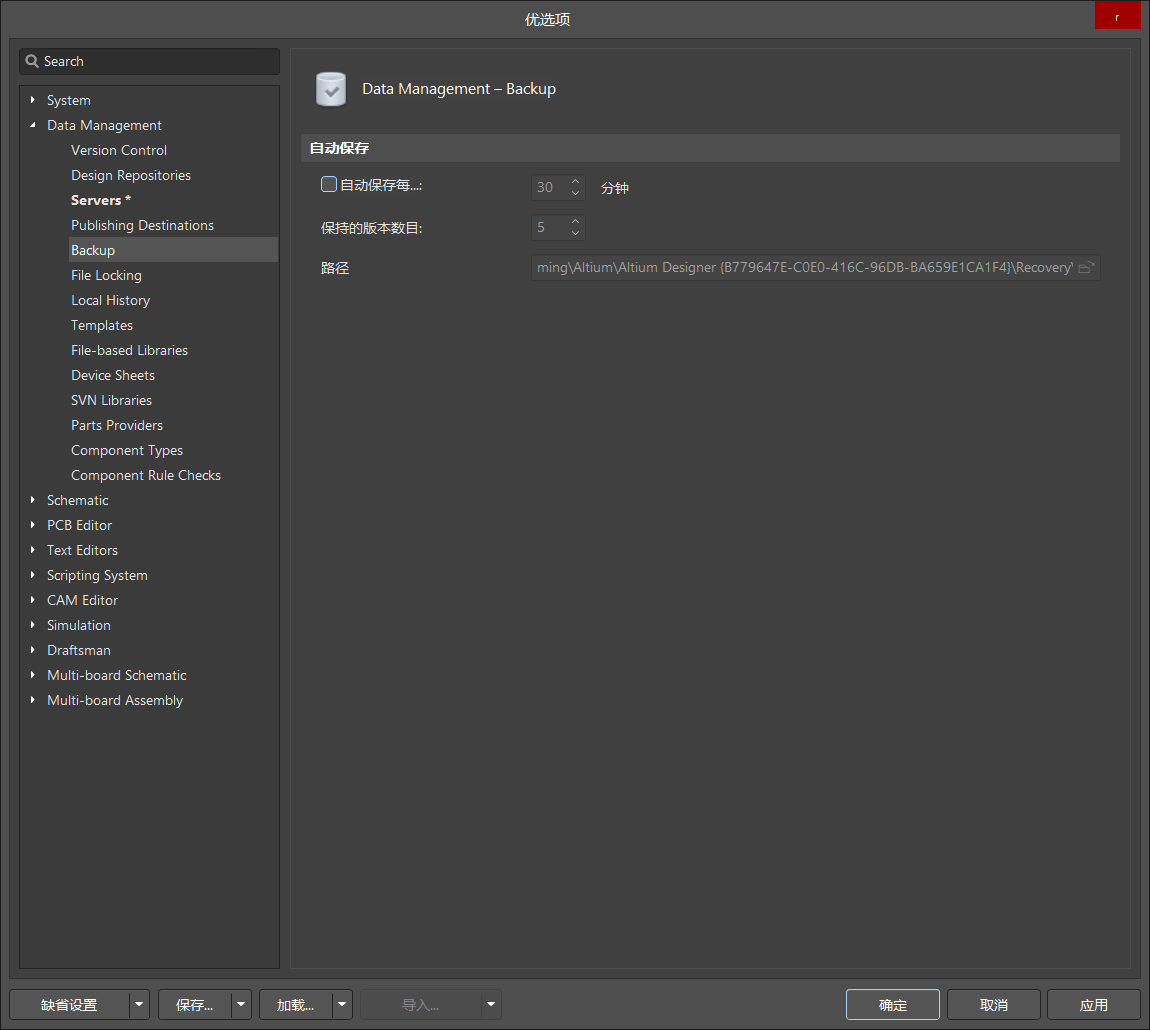

关闭自动保存,如果有这个功能需求你也可以选择更改保存位置和保存频率:
在这里插入图片描述

遇上AD,CPU和显卡算是遇上对手了,记得更新官方推荐的驱动程序。

在线DRC记得关闭,不拖托个元器件都会有很强的卡顿感,并且下方会有个进度条逼死强迫症:

在这里插入图片描述
