如何在Altium Designer中设置单机空格键的旋转角度

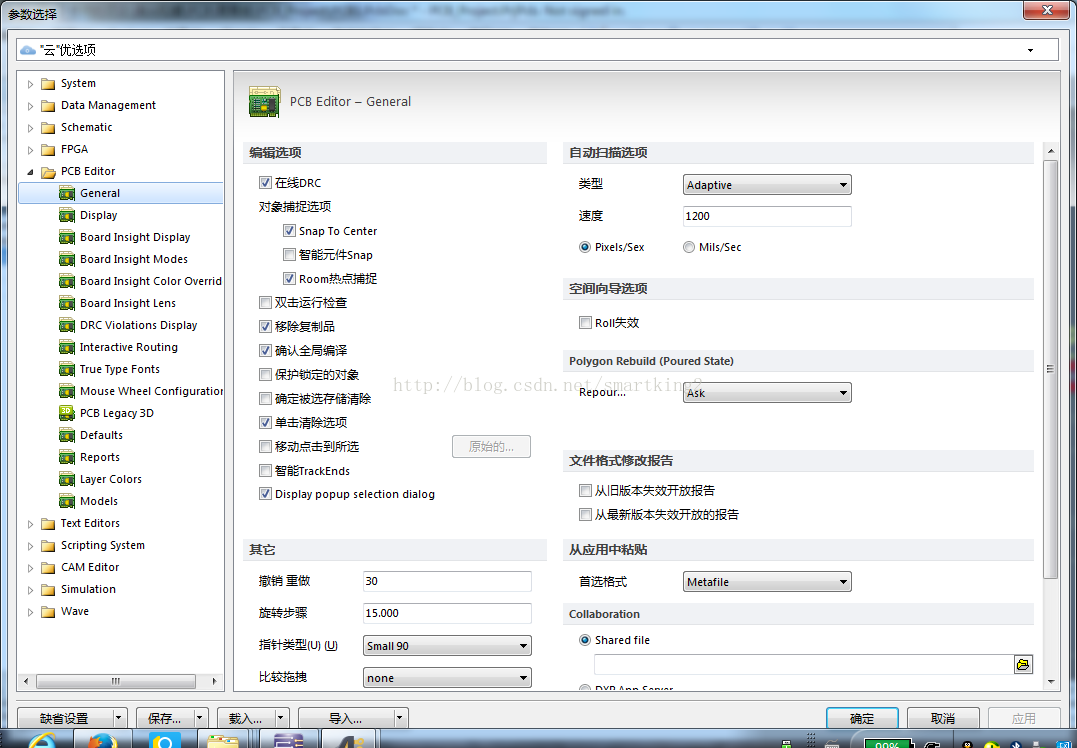

在图纸中右击->选项->布线选项->General ,然后在旋转步骤里面修改你要的旋转角度即可。
Altium Designer设置网络标号的命名规则,可以帮助你保持设计的一致性和规范性。以下是设置网络标号命名规则的基本步骤: 1. 打开Altium Designer并载入你的PCB设计项目。 2. 在项目找到你需要设置命名规则的PCB文件。 3. 在PCB编辑器界面,点击顶部菜单栏的“设计(Design)”选项。 4. 在下拉菜单选择“规则(Rules)”。 5. 在弹出的规则和约束编辑器窗口,找到并点击“PCB布局”或者“PCB规则”下的“信号完整性”类别。 6. 在信号完整性规则列表,找到与网络标号相关的规则,例如“网络名(Net Naming)”规则。 7. 双击需要编辑的规则,或者点击右键选择“新建规则(New Rule)”来创建一个新的网络命名规则。 8. 在弹出的规则属性窗口,可以设置网络命名的模式。你可以使用通配符、前缀、后缀等来定义你的命名规则。 9. 通过设置“模式”属性,你可以指定网络名必须符合的特定格式,比如使用特定的前缀或后缀,或者使用正则表达式来定义更复杂的命名模式。 10. 通过设置“检测”属性,你可以指定对违反命名规则的网络名进行高亮显示或者错误标记。 11. 配置完成后,点击“确定”保存你的设置。 完成以上步骤后,你的网络标号将遵循你所设置的命名规则,有助于保持设计的组织性和可读性。在进行复杂设计时,这个功能尤其重要。
