SWD 协议入门指引及实际寄存器读写波形示例

如需源码，请移步SWD协议 源码 入门示例_smartpower的博客-CSDN博客_swd tar

1. SWD协议文档

Cortex M0芯片的SWD协议白皮书请参考如下文档：

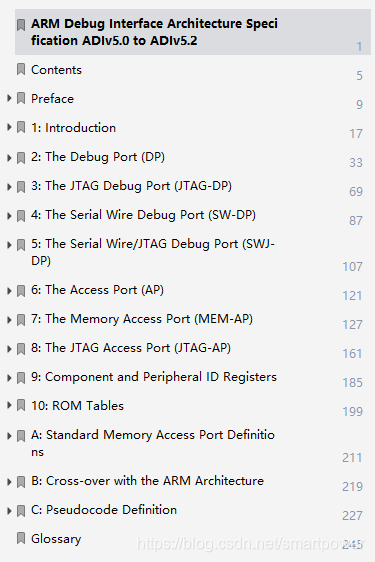

这个文档的目录如下所示。

2. 通过SWD连接到目标芯片的流程

发起LineReset -> 读写DP区域寄存器->写DP寄存器以使能AP区域寄存器->读写AP区域寄存器。

通过对AP区域寄存器作为桥即可读写目标芯片的寄存器。

3. 底层波形

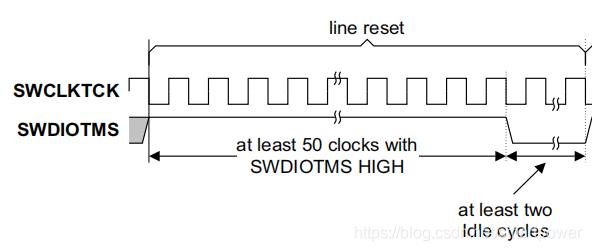

3.1 LIneReset

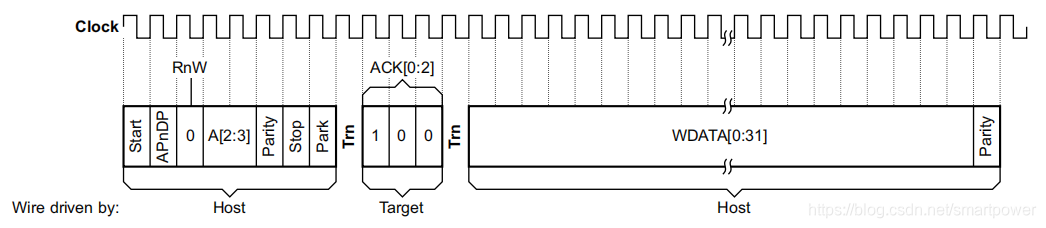

3.2 写DP/AP寄存器

其中Trn周期，Host和Slave均不驱动SWDIO，用于总线转换方向。

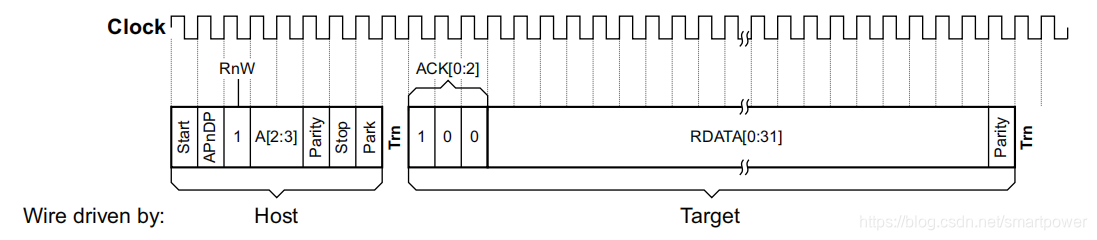

3.3 读DP/AP寄存器

其中Trn周期，Host和Slave均不驱动SWDIO，用于总线转换方向。

4.读写DP/AP区寄存器示例

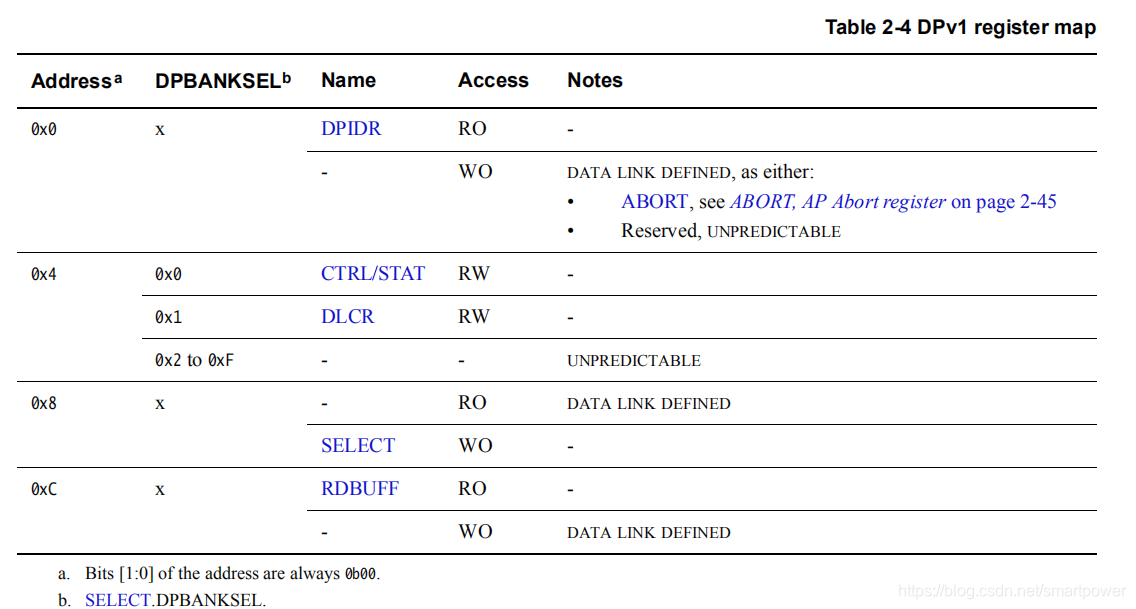

4.1DP区寄存器列表

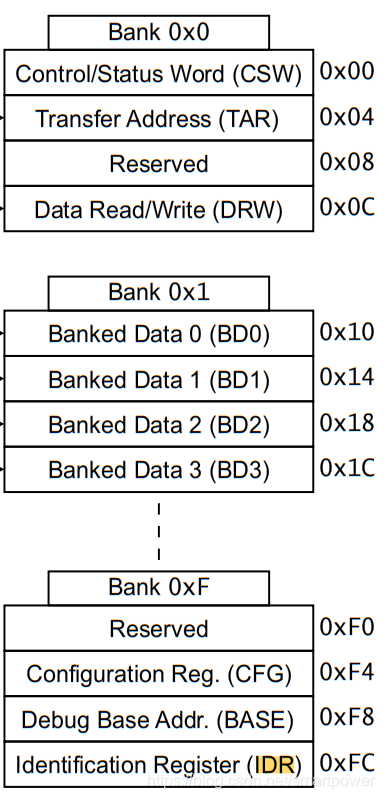

4.2AP区寄存器列表

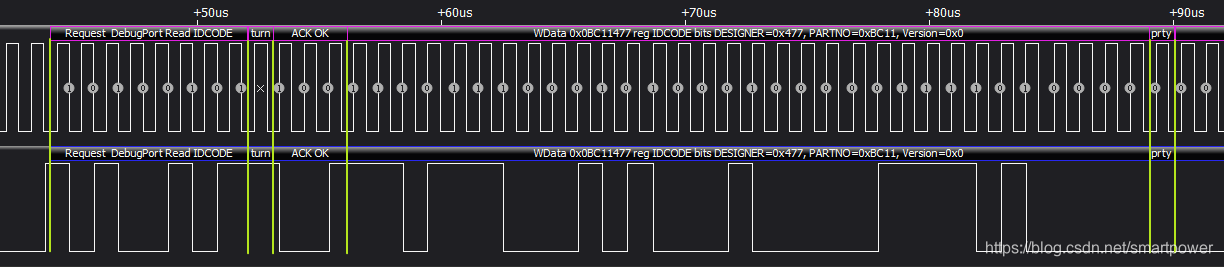

4.3 读取IDCODE(DP区寄存器DPIDR)，其地址为0x00。

STAT固定为1；

读DP故APnDP为0；

本次为读操作故RnW为1；

寄存器地址为0x00故A2,A3均为0；

Parity为由前面几位计算出为奇校验值；

Stop及Park分别为固定值0和1。

ACK后，返回的IDCODE为0x0BC11477。这就是我们在Keil里看到的芯片的序号。

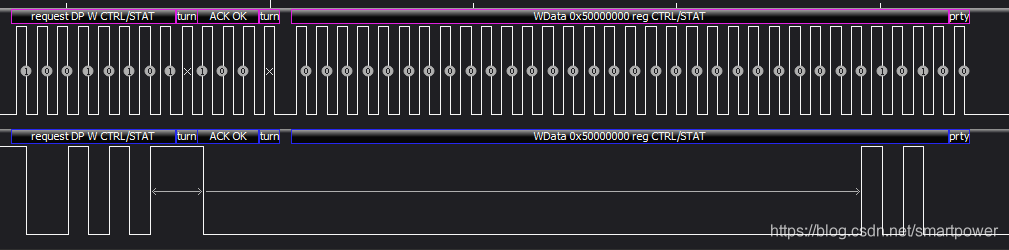

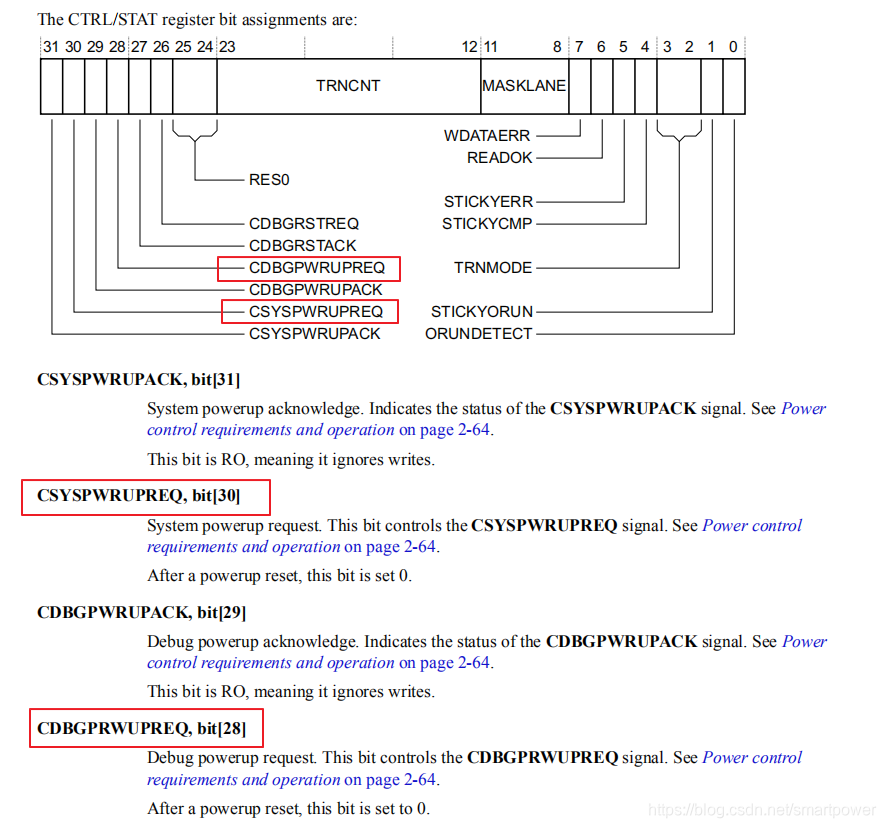

4.4 写DP区寄存器以开启AP区寄存器使能

向CTRL/STAT寄存器写入0x50000000

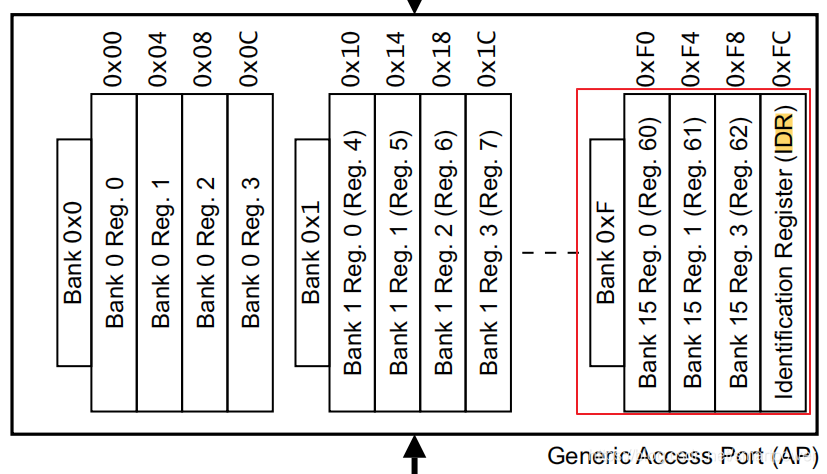

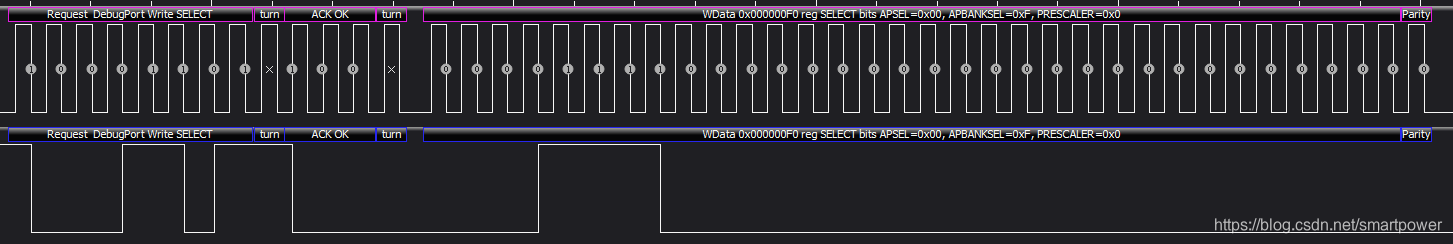

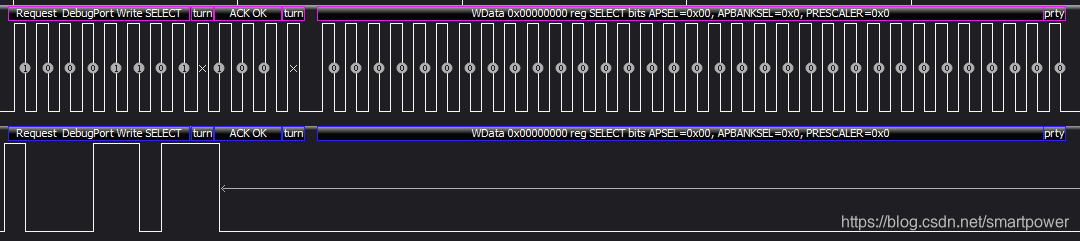

4.5 写DP区寄存器SELECT以选中BANKF

向SELECT寄存器写入0x000000F0，AP区的BankF中具有4个寄存器。为下一步读取AP区的ID寄存器做准备。

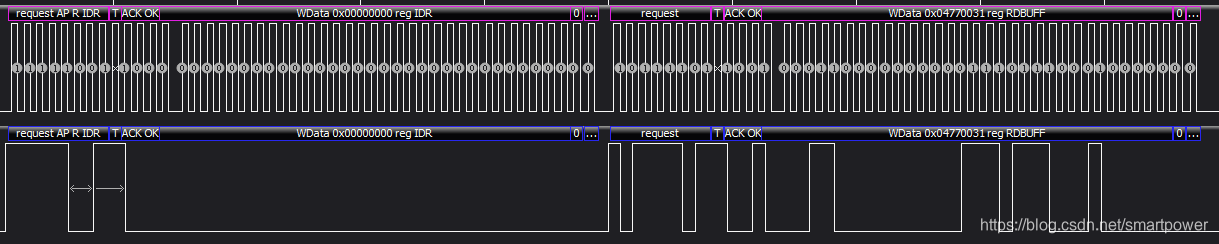

4.6 读取AP区寄存器IDR

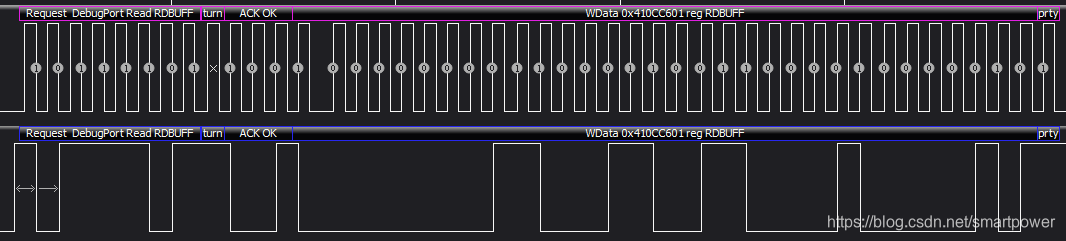

读取AP区寄存器，不能直接读出。需要首先对AP区目标寄存器发起一次读操作；再读取DP区寄存器RDBUFF才能真的读到AP区目标寄存器的值。

下图中对AP区的IDR读出的实际值为0x04770031。

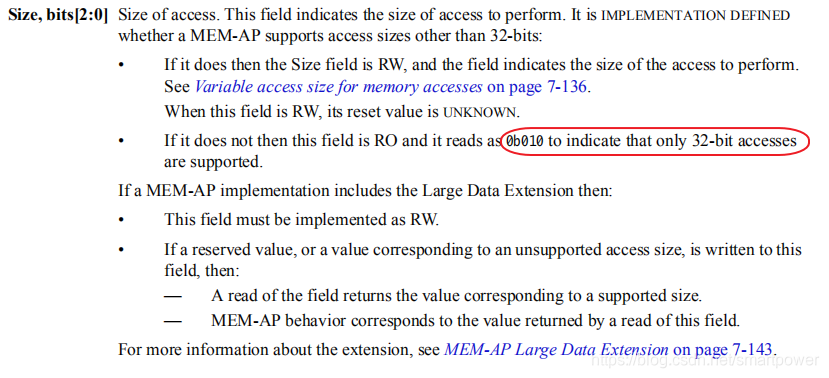

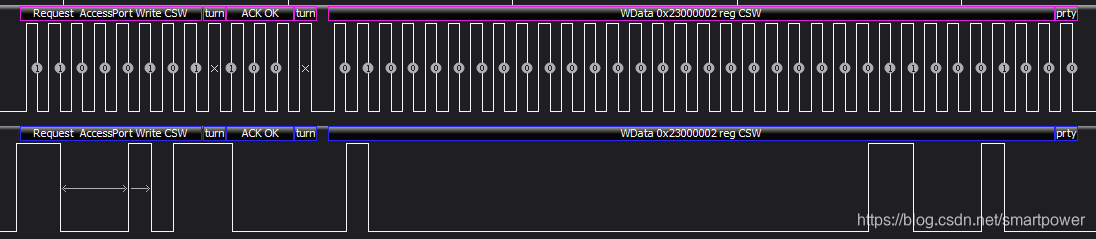

4.7 设置CPU地址的读写位宽

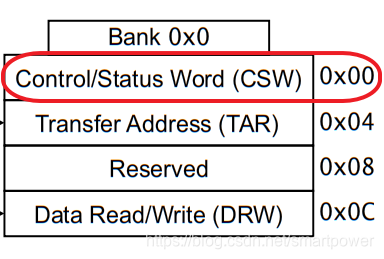

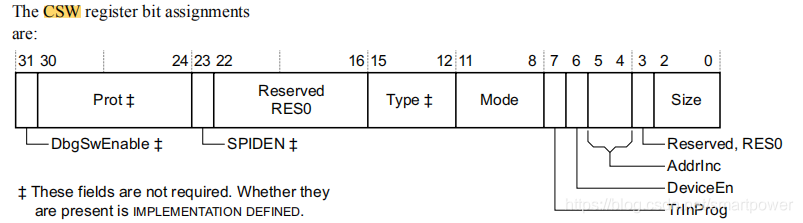

需要对AP区CSW寄存器进行行配置，以确写读写的位宽。CSW寄存器位于Bank0，需要配置SELECT寄存器内的BANK寄存器。

4.8 读取CPU可访问的地址

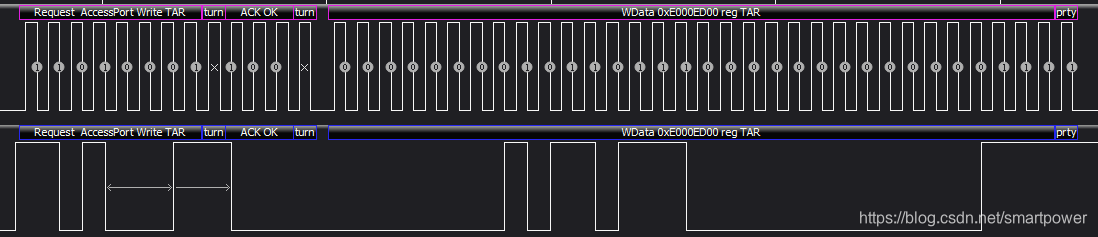

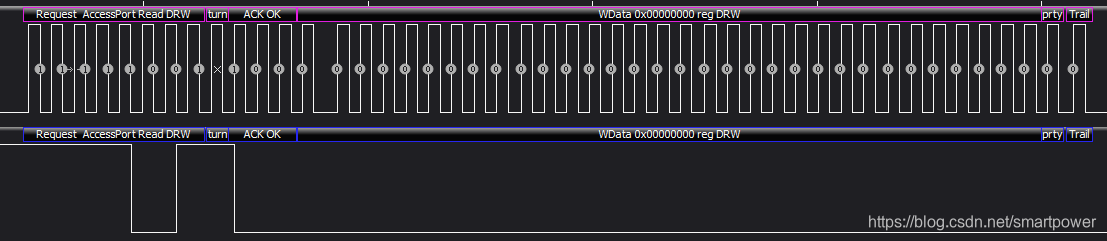

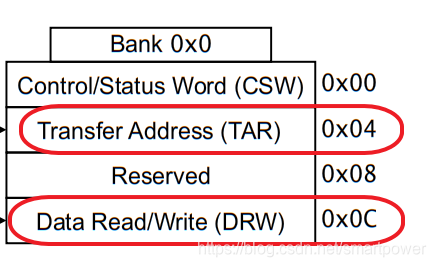

操作分成三步完成：将待读取的地址写入AP区的TAR寄存器；对AP区DRW寄存器发起读操作；对DP区的RDBUFF发起读操作即可读出目标地址的值。

下方示例为读取0xE000ED00寄存器的值。

4.8 向CPU可访问的地址写入数据

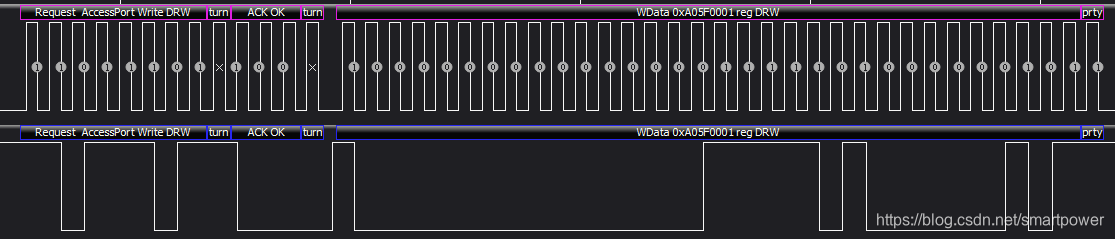

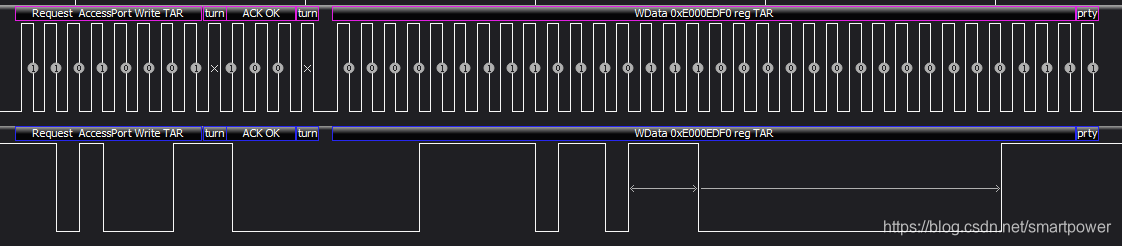

操作分成两步完成：将待写入的地址写入AP区的TAR寄存器；对AP区DRW寄存器发起写操作。

下方示例为向0xE000EDF0写入0xA05F0001
