1.Band Steering功能简介

在双频路由器中，支持2.4G和5G频段同时接入。当把两个AP的SSID设为相同时，终端（如手机、笔记本）的无线网卡在连接指定的SSID时，可能会连到不同的频段上。一般地，5G频段干扰少，我们会优先连接5G（也可以反过来，优先2.4G)，这样，只要用路由器上的Band Steering功能，就可以让终端接入时优先使用指定的频段。

2.基本原理

我们知道，无线终端在一个环境中，首先会进行scan扫描，找到不同信道中的AP。这是通过在不同的信道中主动或被动的接收AP发出的beacon、probe response帧，获得AP信息。然后通过auth、association帧进行认证和关联，建立连接。Band Steering基本原理就是，在优先的频段上，对终端发出的帧进行回应，在非优先频段则有条件地回应，从而使得终端能优先连接到指定的频段上的AP。

Band Steering的算法可以由厂家自定义，没有统一的标准。各种算法大同小异，这里以RTL的驱动代码为例，简单讲一下基础算法。

首先定义prefer band和other band，代表指定优先使用的频段（5G或2.4G）和另外一个频段。数据结构有preferband队列和block队列，其中preferband队列存储已确认支持优先频段的终端信息，block队列存储在other band中暂时被拒绝连接的终端信息。模块中还有几个定时器：aging表示终端在优先频段中正常处理的时间长度；timerX是终端在block队列中阶段1的时长；timerZ是终端在block队列中阶段2的时长。当定时器超时后，终端将会被移出相应的队列。

3.流程

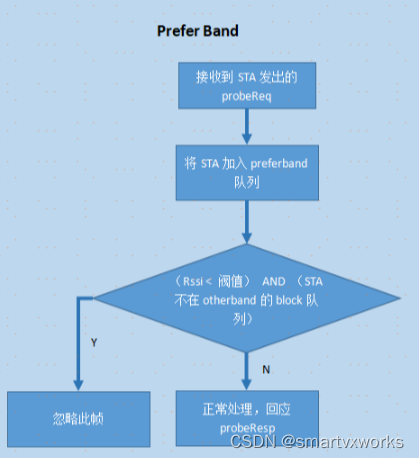

上图描述了prefer band中接收到probeReq帧的处理流程。

首先把STA加入preferband队列（如果原来已经加入，则只把aging=0）；
如果RSSI太低，表明信号弱；而STA如果并没有加入block队列，表明它可以与other band进行连接，这时算法决定让STA连接other band；
否则，表明prefer band对STA来说，是可以连接的，进行正常帧处理。

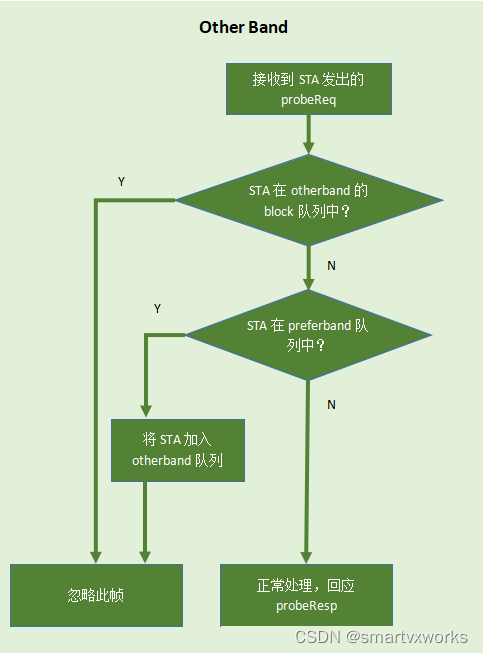

下面再看一下other band接收到probeReq的处理流程：

在other band中接收到probeReq，先检查是否在block队列中，是则忽略此帧，目的是让终端可以尝试连接prefer band；
如果不在block队列中，再检查是否在preferband队列中，如果是，则表明应该优先连接perfer band，于是把STA加入block队列，暂时阻止其连接other band；如果不在preferband队列，则表明终端可能只支持other band频段，于是走正常处理流程。

后续在prefer band中接收到auth或association帧，要检查此STA是否在preferband队列中，是则正常处理，否则忽略；

在other band中接收到auth或association帧，要检查STA是否在block队列中，是则忽略，否则正常处理。

aging定时器是保证一段时间后，可以把preferband队列中STA进行清除，避免长期记忆的副作用；timerX、timerZ是避免STA被长期锁定在block队列中。aging超时默认值300秒，timerX超时默认值300秒，timerZ超时默认值20秒。

4.总结

Band Steering功能并不复杂，主要考虑避免出现无法连接上的异常情况。要兼容只支持一个频段的终端能正常连接。对支持两个频段的终端，在算法上一定要保证不出现错误选择，同时也可以考虑其他因素对频段选择结果的影响。上面的流程中引入了对RSSI强度的判断，如果RSSI太弱，算法上会放弃preferband的选择，改作使用other band。
