本文详细介绍了2019年WiFi7MLO技术框架，着重于bandsteering和multibandaggregation，阐述了基于multilinkdevice和multilinksetup的新概念，以及station、link的定义和MLOsetup的工作原理，展示了多链路操作在性能和灵活性方面的改进。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在2019年7月份，关于WiFi7 MLO的开放式讨论已经基本完成了，关注点集中体现在band steering/balancing和multi band aggregation上面。

英特尔基于开放讨论的基础，提出了MLO的协议技术框架，尽量兼容已有的协议文本，并提供一种以上两个技术点上的灵活性。确保厂家在性能和成本上具有可控性。

本文即介绍该基于multi link device和multi link setup的技术框架。

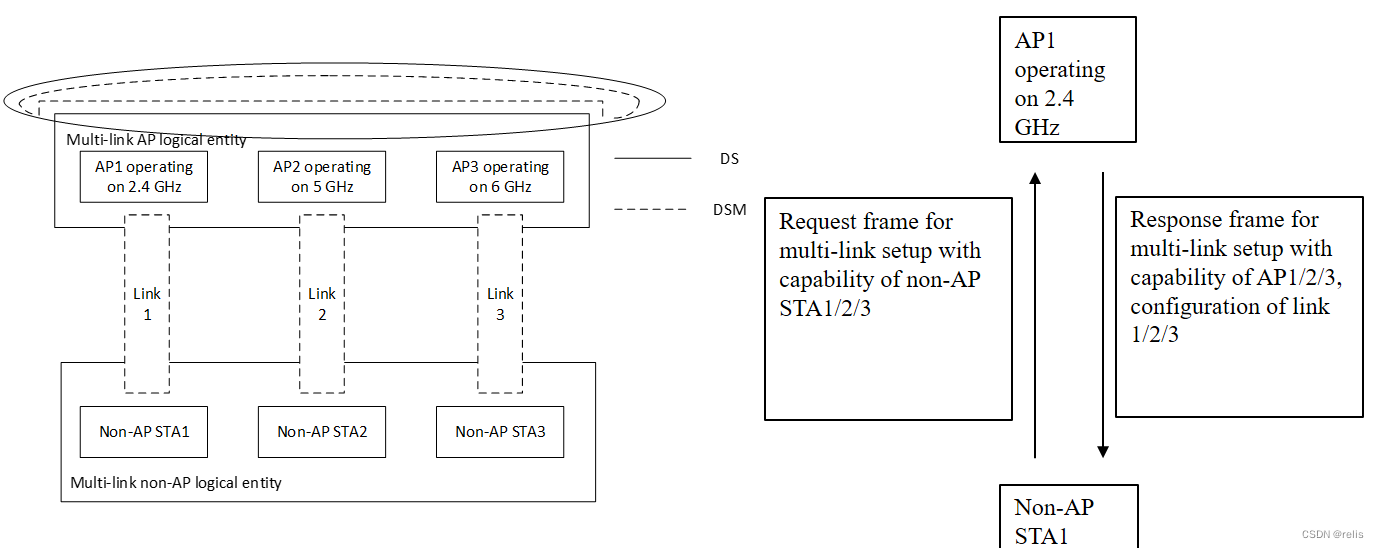

如上，该技术框架基于已有的station, AP, link的概念，构建了multi link logical entity, multi link AP logical entity, multi link non-AP logical entity的概念。并在此基础上建立了multi link setup的概念，以实现灵活multi link steering/balancing, aggregation的目的。

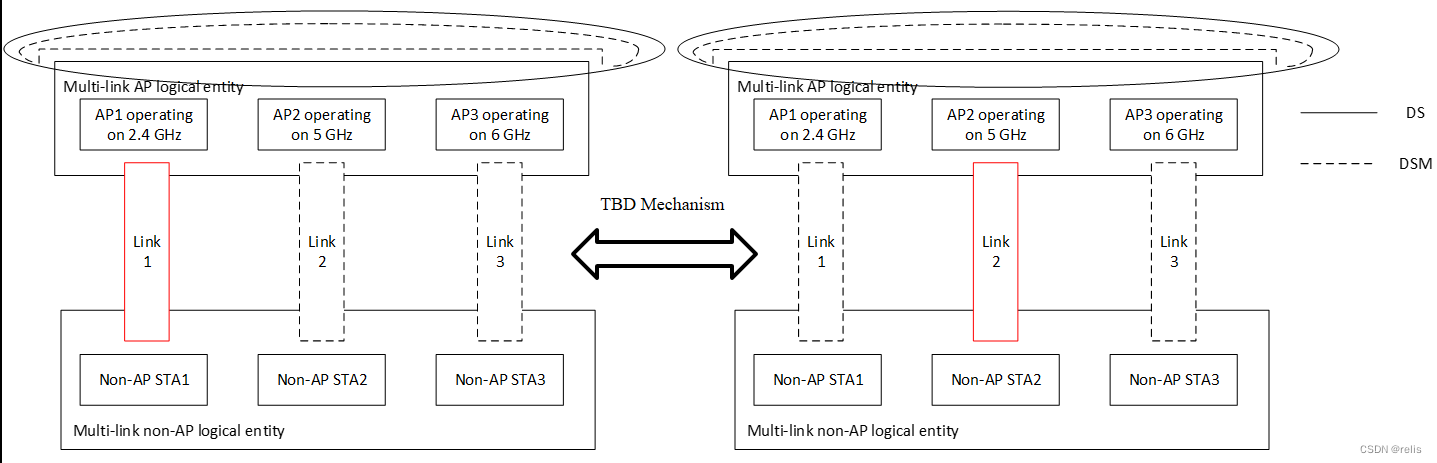

band steering即在多个Link之间灵活切换。

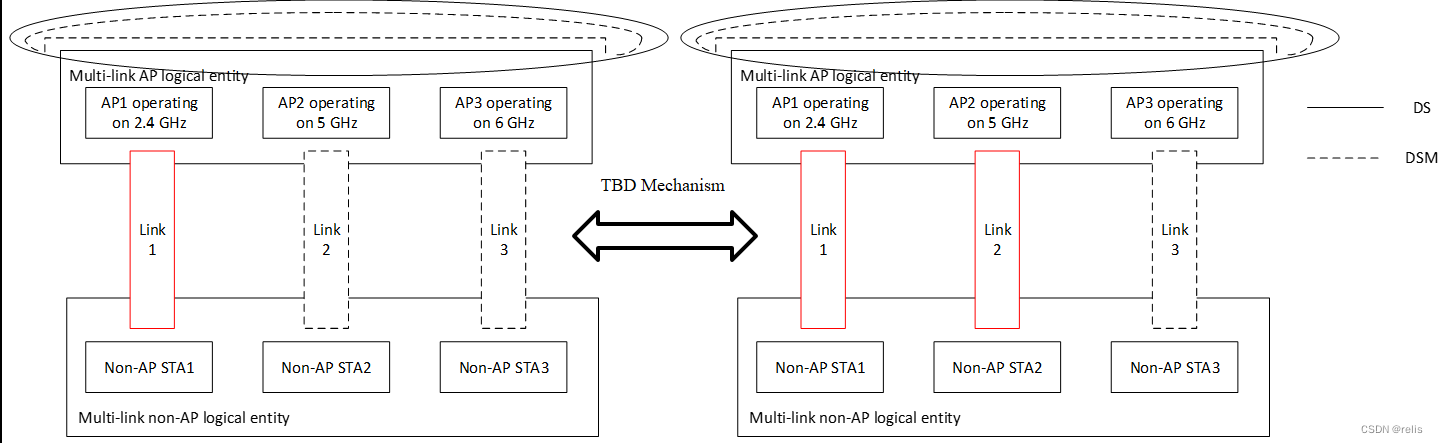

band aggregation即将多个Link的能力聚合。

steering与聚合早已有之，multiple bssid的场景下，让station切换到合适的band上。

聚合则在双STA这样的技术上已经有了，为了尽可能利用多link带来的健壮性和带宽提升。

关于station和link的定义，是这样的：

这些定义早已有之，WiFi7 MLO也是建立在此基础上。

station(STA): A logical entity that is a single addressable instance of a medium access control(MAC) and physical layer(PHY) interface to the wireless medium(W,M).

link:In the context of an IEEE 802.11 medium access control(MAC) entity, a physical path consisting of exactly one tranversal of the wireless medium(WM) that is usable to transfer MAC service data units(MSDUs) between two stations(STAs)。

简而言之，station指AP或者non-ap，link即两个station之间的连接，一般在关联之后建立。

为此，MLO setup概念也就来了，就是含有多个station的逻辑实体之间如何关联和交换capability等信息，以为后续的steering和聚合提供基础。

如果普通的关联是这样的。

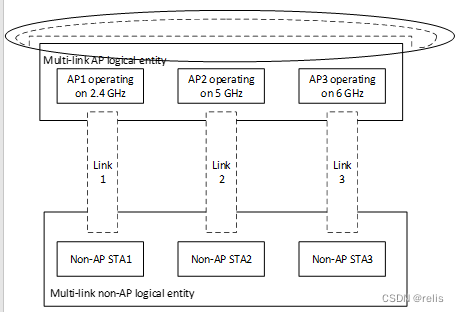

那么MLO setup就是这样的：

这个时候，multi link logical entity已经代替了普通sta的作用，负责mlo的建立。

multi link logical entity分为multi link AP logical entity和multi link non-AP logical entity两种。即分别是有多个AP和non-AP station的逻辑实体。non-AP multi link实体负责发起mlo setup, AP multi link实体负责管理mlo setup，并和DS通信。

所以MLO 实体是一个新引入的概念，其定义在SAP之下。要知道，以往普通的station即是定义在SAP之下的。所以MLO相当于引入了一个station 爸爸了。

确切的讲，multi-link logical entity是这么定义的：

a logical entity that has one or more affiliated STAs. The logical entity has one MAC data service interface(SAP) and primitives to the LLC and a single address associated with the interface, which can be used to communicated on the DSM.

multi link logical entity让多个station有了统一的地址。这个地址是和DS沟通的唯一标识。

普通的单 link关联后，该link自然就被用作后续的class 2和class 3帧的传输了。在Multi link setup中，则不尽然，由于关联和capability交换是由其中一个Link进行的，而每个link的capability, PS等都不尽然，所以，关联之后，哪些link被用作class 2和class 3 frame的传输是不一定的。而其中部分link则被称为enable link。
