【WIFI】无线通信 - 三、四地址(Addressing Mechanism)

目录

1.概述

2.四种机制对应的地址

3.举例说明

---

1.概述

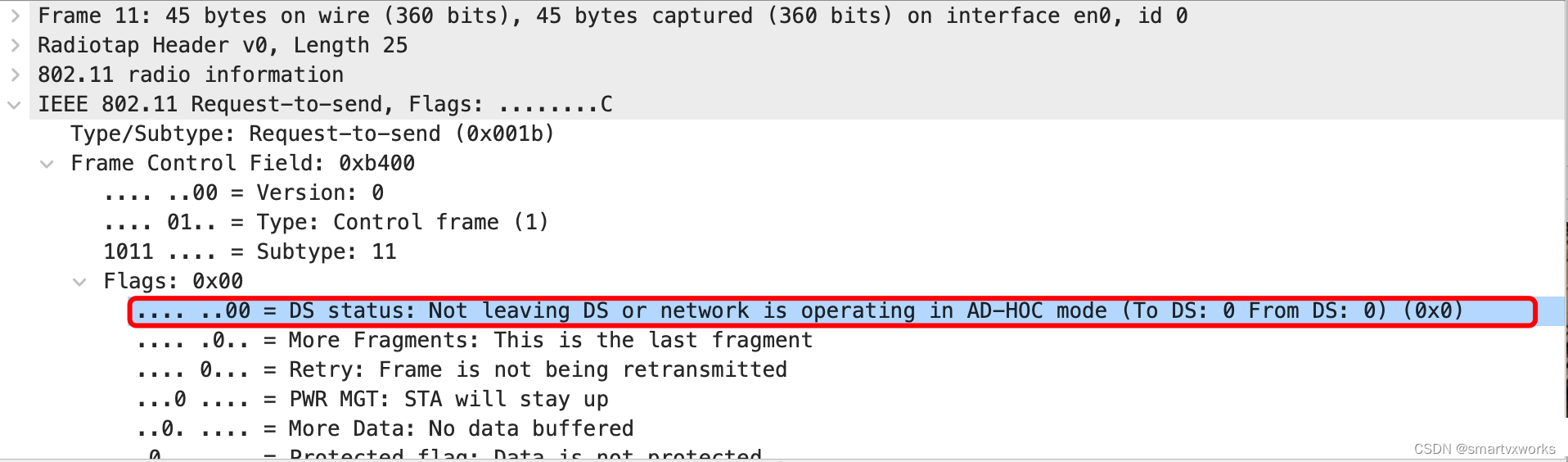

        IEEE 802.11指定了四种地址机制，由MAC帧头部Frame Control下的flag字段前两bit决定。第一个bit指示to DS(distribution system)，第二个bit指示from DS。每个bit可以为0或1，所以总共可以构造出四种情况。(如下图中红色圈住的部分，最后一个bit指代上述第一个bit，倒数第二个bit指代上述第二个bit。)

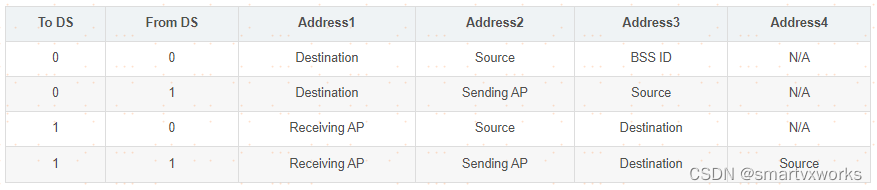

2.四种机制对应的地址

AP: Access Point
BSS: Basic service set

• Address 1: 该6bytes值，永远是下一个接收该帧设备的物理地址
• Address 2: 该6bytes值，永远是发送该帧设备的物理地址
• Address 3: 在To DS为1时，该6bytes值为Destination(最终要把帧传输给的目的设备物理地址)的物理地址； 在From DS为1时，该6bytes值为Source(最开始发出该帧设备的物理地址)的物理地址。
• Address 4: 只有在To DS与From DS均为1的情况下，该6bytes才会出现，指代Source(最开始发出该帧设备的物理地址)的物理地址。

四种机制：

• Case 1: 00

        在这种情况下，To DS = 0 且 From DS = 0。这代表该帧不是由一个DS发出的，也不是要传给一个DS。该帧是由一个Station(具体的设备)发出，并且发送给另一个Station(具体的设备)。
eg: 可以想象两个手机使用蓝牙传输文件，或者两个iPhone使用AirDrop传输文件。

• Case 2: 01

        在该情况下，To DS = 0 且 From DS = 1。这代表该帧由一个DS(Access Point)发出，要发送给一个Station(具体的设备)。
eg: 类似于无线路由器给连接这个无线路由器的手机传输数据。

• Case 3: 10

        该情况下，To DS = 1 且 From DS = 0。这代表该帧是由一个Station发出，要发送给一个DS。
eg: 类似于手机(该手机连接到路由器的无线网络)给路由器传输数据。

• Case 4: 11

        最后一种情况，To DS = 1 且 From DS = 1。这代表该帧由一个DS发出，要发送给另一个DS。
eg: 类似于在多个路由器组成的mesh网络中，一个slave路由器将你的数据转发给main路由器。

3.举例说明

        更具体一点，你家有两个路由器组成mesh网络(两个路由器是无线连接的)，你家的无线打印机连接到了路由器1，你的手机连接到了路由器2。此时你想要打印文件的时候，需要将打印内容以及指令发送到无线打印机。

• 第一步：

        此时你的手机首先会将打印内容发送给路由器2
（To DS = 1，From DS = 0，地址1为路由器2的物理地址，地址2为手机的地址，地址3为无线打印机的地址）

• 第二步：

        路由器2将内容转发给路由器1
（To DS = 1，From DS = 1，地址1为路由器1的物理地址，地址2为路由器2的物理地址，地址3为无线打印机的地址，地址4为手机的物理地址）

• 第三步：

        之后路由器1再将内容转发给无线打印机
（To DS = 0，From DS = 1，地址1为无线打印机的地址，地址2为路由器1的物理地址，地址3为手机的物理地址）
