什么是单片机
单片机是一种集成电路芯片。单片机又称单片微控制器,是把一个计算机系统集成到一个芯片上。相当于一个微型的计算机,和计算机相比,单片机只缺少了I/O设备。一块芯片就成了一台计算机。采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能集成到一块硅片上构成的一个小而完善的微型计算机系统,在工业控制领域广泛应用。
单片机的特点是体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。单片机的使用领域已十分广泛,如智能仪表、实时工控、通讯设备、导航系统、家用电器等。
硬件特征
1、单片机的体积比较小, 内部芯片作为计算机系统,其结构简单,但是功能完善,使用方便
2、单片机有着较高的集成度,可靠性比较强,可以长时间使用
3、单片机在应用时低电压、低能耗
4、单片机对数据的处理能力和运算能力较强,可以在各种环境中应用,且有着较强的控制能力。
单片机分类
单片机作为计算机发展的一个重要分支领域,根据目前发展情况,从不同角度对单片机进行分类大致可以分为通用型/专用型、总线型/非总线型及工控型/家电型。
单片机分类标准①:通用性
按通用性可分为:通用型/专用型
这是按单片机适用范围来区分的。例如,80C51是通用型单片机,它不是为某种专用途设计的;专用型单片机是针对一类产品甚至某一个产品设计生产的,例如为了满足电子体温计的要求,在片内集成ADC接口等功能的温度测量控制电路。
单片机分类标准②:总线结构
按总线结构可分为:总线型/非总线型
这是按单片机是否提供并行总线来区分的。总线型单片机普遍设置有并行地址总线、 数据总线、控制总线,这些引脚用以扩展并行外围器件都可通过串行口与单片机连接,另外,许多单片机已把所需要的外围器件及外设接口集成一片内,因此在许多情况下可以不要并行扩展总线,大大减省封装成本和芯片体积,这类单片机称为非总线型单片机。
单片机分类标准③:应用领域
按应用领域可分为:家电类,工控类,通信类,个人信息终端类等等
一般而言,工控型寻址范围大,运算能力强;用于家电的单片机多为专用型,通常是小封装、低价格,外围器件和外设接口集成度高。
单片机分类标准④:数据总线位数
按单片机数据总线位数可分为:4位、8位、16位和32位单片机
4位单片机结构简单,价格便宜,非常适合用于控制单一的小型电子类产品,如PC机用的输入装置(鼠标、游戏杆)、电池充电器、遥控器、电子玩具、小家电等。 2. 8位单片机。
8位单片机是目前品种最为丰富、应用最为广泛的单片机,目前,8位单片机主要分为51系列及和非51系列单片机。51系列单片机以其典型的结构,众多的逻辑位操作功能,以及丰富的指令系统,堪称一代“名机”。
16位单片机 16位单片机操作速度及数据吞吐能力在性能上比8位机有较大提高。目前,应用较多的有TI的MSP430系列、凌阳SPCE061A系列、Motorola的68HC16系列、Intel的MCS-96/196系列等。
32位单片机 与51单片机相比,32位单片机运行速度和功能大幅提高,随着技术的发展以及价格的下降,将会与8位单片机并驾齐驱。32位单片机主要由ARM公司研制,因此,提及32位单片机,一般均指ARM单片机。严格来说,ARM不是单片机,而是一种32位处理器内核,实际中使用的ARM芯片有很多型号,常见的ARM芯片主要有飞利浦的LPC2000系列、三星的S3C/S3F/S3P系列等。
目前常用单片机种类和型号
目前在学校阶段,入门使用的单片机基本以51系列单片机为主。其中基础型,以AT89CXX、AT89SXX、STC89系列为主。其中购买STC系列单片机比较主流。
STC公司还推出STC12、STC15、STC8和STC16等系列单片机。他们都是以51单片机为内核,全兼容51单片机,但在板载资源、功能和速度上都有大幅度提升。
学习和一般项目的设计和制作,通用型的STC系列单片机基本满足我们的需求。

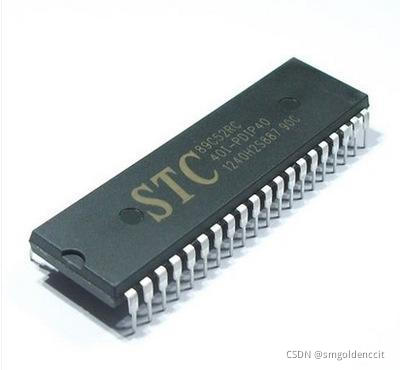

STC89C52RC

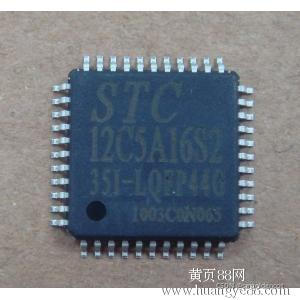

STC12C5A16S2(比较常用的STC12系列单片机)

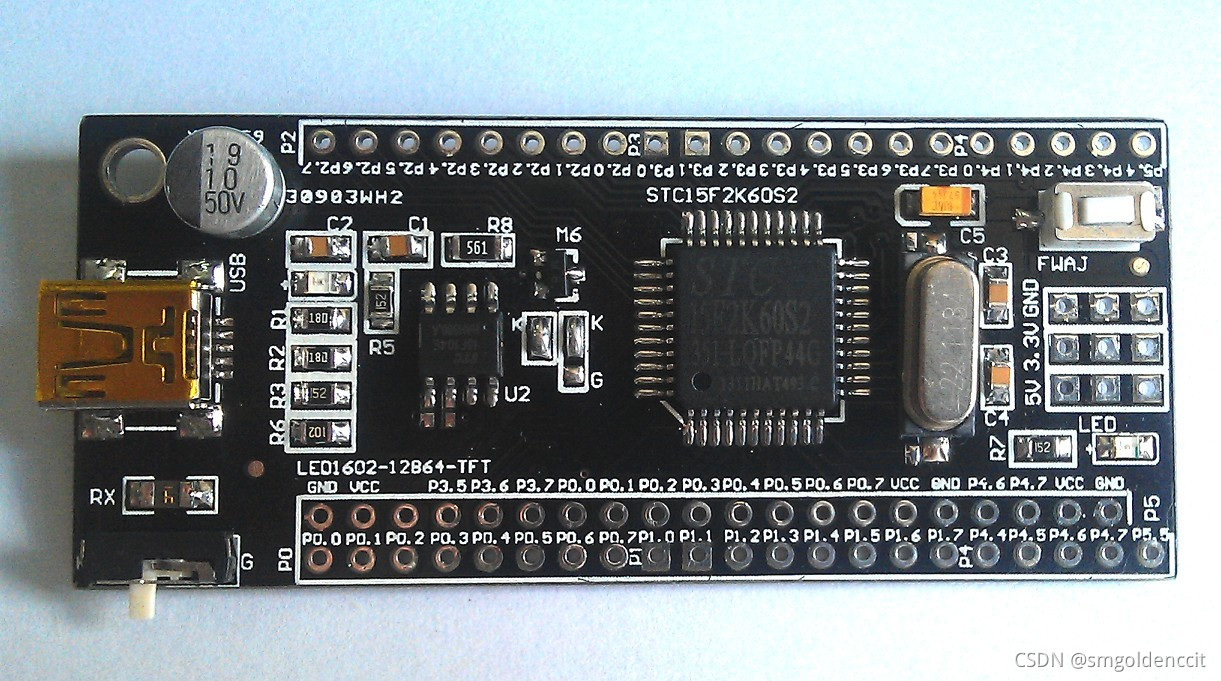

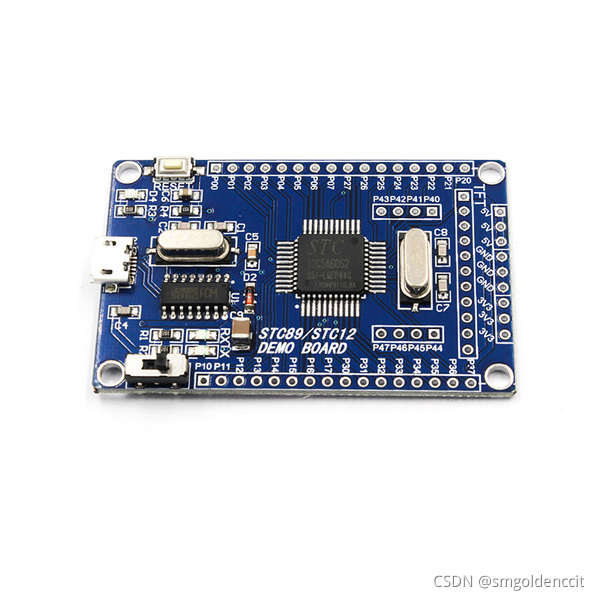

STC15系列系统板
详情清参考STC官网
STC: 1T 8051 单片机创新者, ISP/IAP 技术创新者,中华有为:除了胜利,我们已无路可走 (stcmcudata.com)https://www.stcmcudata.com/STC单片机下载软件“STC-ISP"
注:关于STC单片机的用户手册均在官网可以下载。相关讲解见下篇。
