        由上一节的分析可以知道，Chirp Scaling可以移动LFM信号的零频位置，进而实现RCMC。但是使用CS要满足两个条件：

       1. 距离向数据必须具有Chirp编码特性。在RD算法中详细分析了RCM，显然它具有chirp编码特性。

       2. CS平移必须足够小，以避免超出距离采样率的混叠拓展频谱。这个条件在大多数条件下并不直接满足，所以CSA中通常将RCMC分成一致RCMC和补余RCMC两步，使用变标方程完成补余RCMC。

下面分两种情况介绍一致RCMC和补余RCMC。

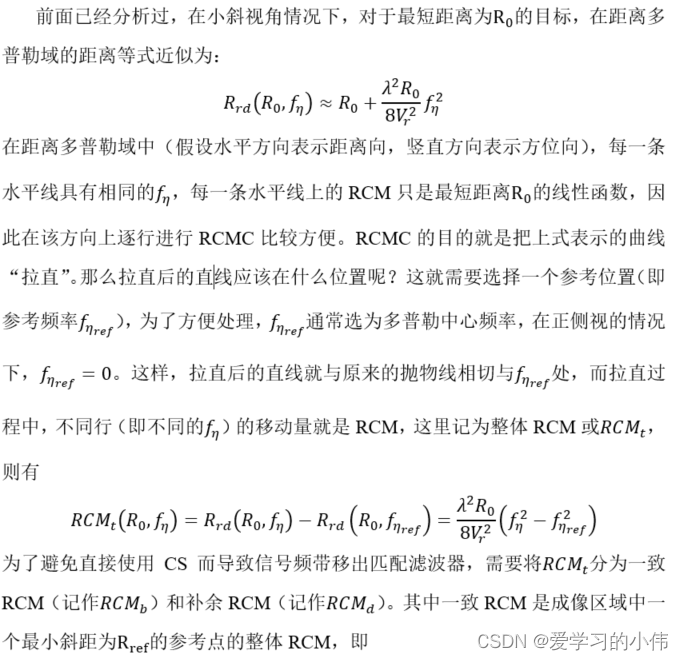

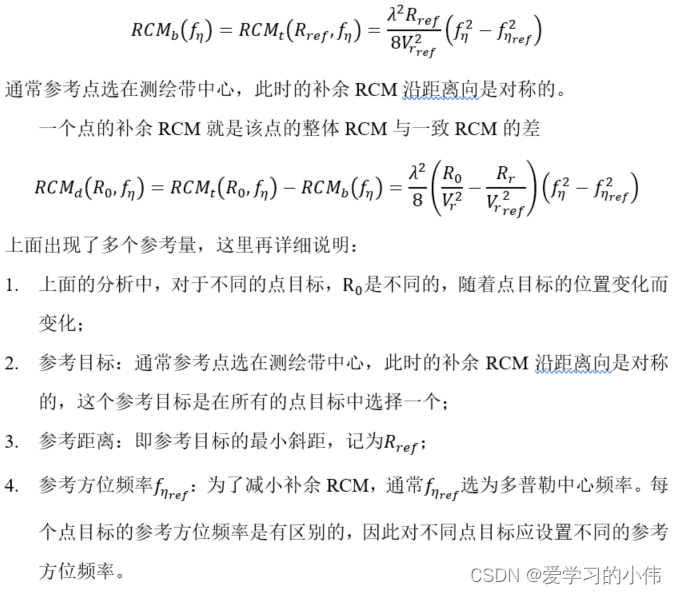

一致RCMC和补余RCMC的近似表达



         下图给出了三个点目标的整体RCM、一致RCM和补余RCM。可以看出，不同距离门点目标的整理RCM存在明显的差异；以中间点为参考，所有点的一致RCM均相同，且与参考点一致；补偿一致RCM后，中间点的距离徙动曲线完全校正，但是两侧点扔存在补余RCM，且关于参考点对称。

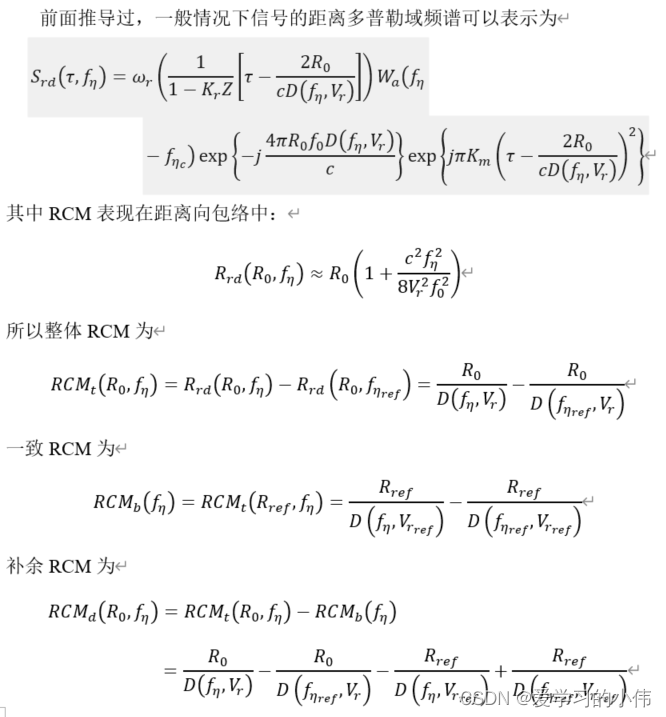

 一致RCMC和补余RCMC的精确表达
