内容编辑｜懂磁帝
MagSafe原理的介绍部分内容来源于充电头网

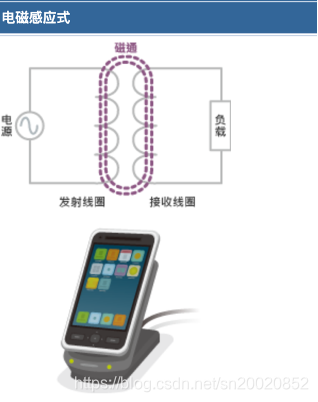

自2017年iPhone 8开始，苹果就在所有iPhone机型内加入了无线充电功能，与其他手机无线充电方式使用方式接近，放置在无线充电器上即开始充电，这种无线充电依赖于发射线圈与接受线圈的对准，无法达到随手放置即最佳的效果，放歪了会带来无线充电效率降低、功率上不去、充电慢、发热严重等问题，阻碍着无线充发展也带来不佳体验。
苹果从根源出发，推出了全新的MagSafe磁吸充电技术以解决传统无线充的糟糕体验，iPhone 12手机、周边配件、充电器上均带有MagSafe磁力部件，以达到自动定位对准的效果。

MagSafe磁吸充电是如何工作的

在这里插入图片描述

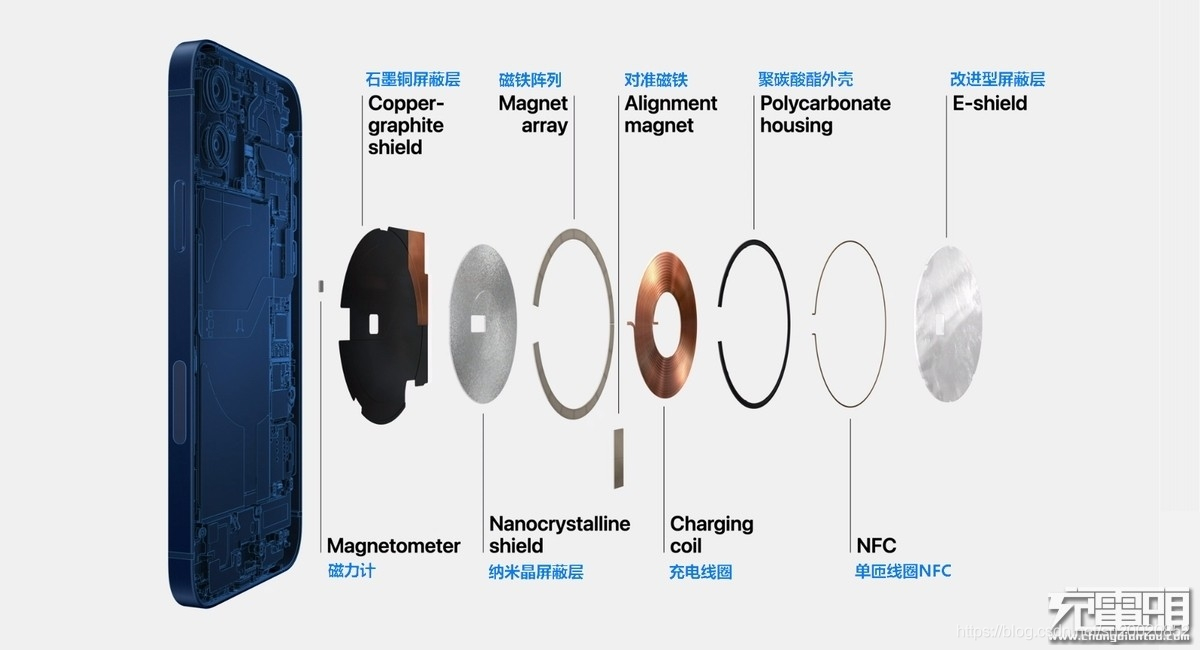

从iPhone 12透视图中可以看到，MagSafe磁吸充电系统部件结构，独特的绕线线圈以承受更大的接收功率，通过纳米晶面板捕捉磁通量，并采用改进型屏蔽层以更安全地接受无线快速充电。在无线接收线圈外围集成了一圈密密麻麻的磁铁阵列，实现与其他磁吸配件的自动对齐吸附，进而提高无线接收效率。配备了高灵敏度磁力计，感应磁场强度变化立即做出反应，使iPhone 12能快速识别磁吸配件为无线充电做好准备。

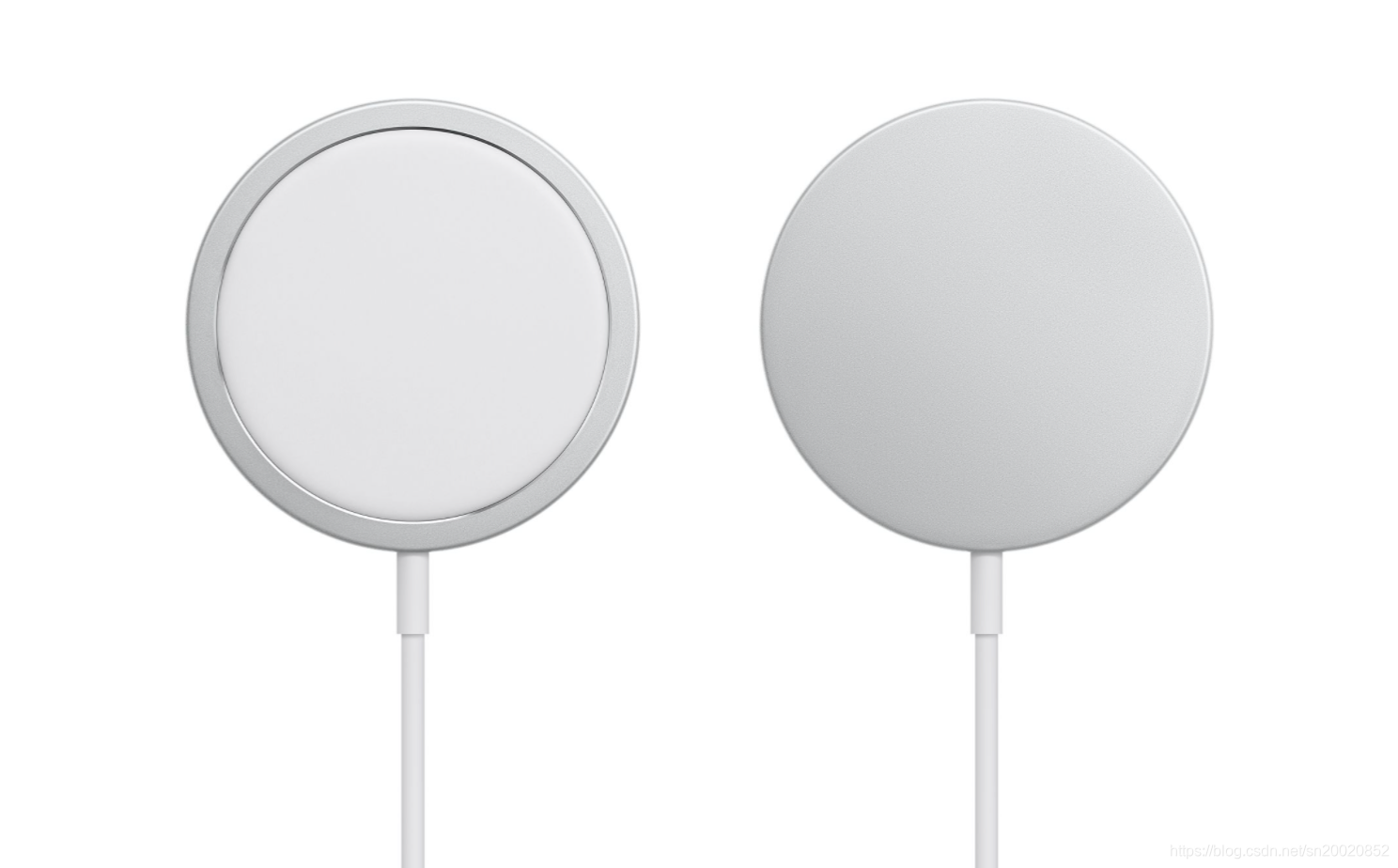

MagSafe磁吸充电器相比起传统充电器使用上有较大的区别，金属壳体呈扁平圆形，自带一根供电线缆，体积小且轻便。iPhone 12放置时，MagSafe磁吸充电器因为强大的磁力直接弹起，发出“嗒”的一声，自动与手机上的磁环对准并牢固吸附，发射线圈与接收线圈达到人手放置无法达到的毫米级对准精度，从而实现高效率大功率充电。

无线充电系统相比起有线充电具有随放随充的易用性，但隔空传输能量过程十分依赖发射线圈与接受线圈的精准对位，苹果将磁吸技术应用到无线充上解决了无线充难以对准的难题。不存在放歪的可能性让无线充效率达到最佳化，提升无线充功率也变得可行，让这一代iPhone 12无线充功率从7.5W翻倍至15W，大幅度提升无线充的速度，减少用户等待时间。

MagSafe磁吸充电便利的吸附可以开发出更多可玩性，对于配件来说，磁吸充电还支持Qi无线充电标准，意味着第三方厂商可以自行开发7.5W Qi标准磁力无线充电器与及其他配件。
