1、LTE时间帧描述

图1所示为LTE物理层帧结构，理解LTE传输过程取决于清晰理解数据的时 - 频分布

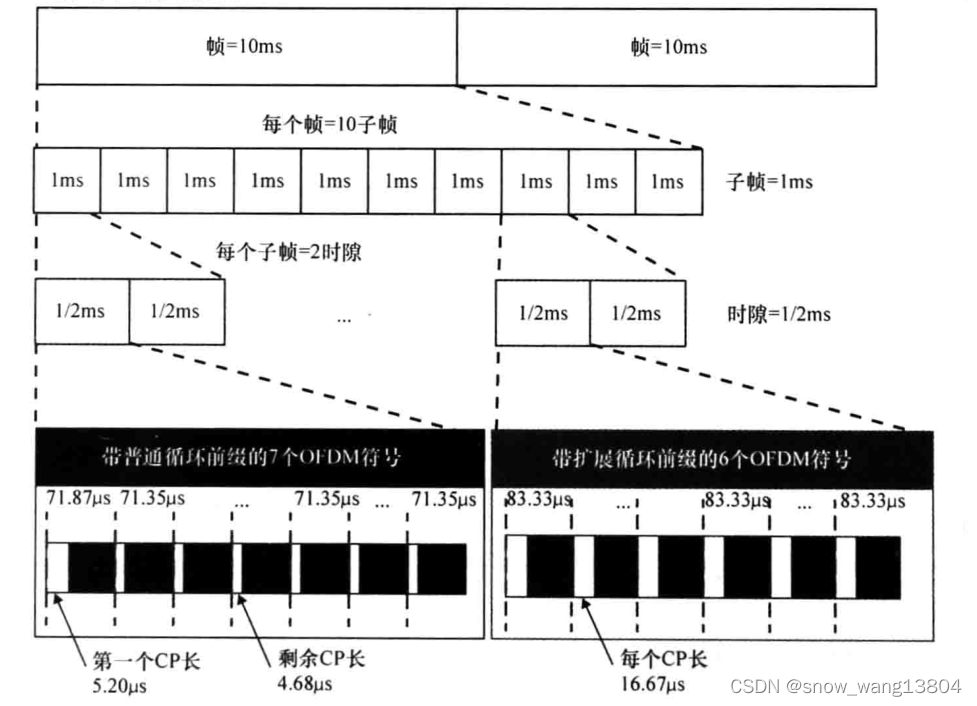

图1 LTE帧结构

由图1可以看出：

LTE 每帧长10ms，分为10个子帧，每个子帧长1ms；
每个子帧包含两个时隙，每时隙 T_slot 为0.5ms；
Ts = 1 / ( 1500 * 2048）为基本时间单元，1个时隙 Tslot = 15360 * Ts = 0.5ms ；
任何一个子帧，既可以作为上行，也可以作为下行；
每个时隙包含若干个 OFDM 符号，这些 OFDM 符号：使用普通循环前缀时，OFDM 为 6 个符号；使用扩展循环前缀时，OFDM 为 7 个符号；

关于FDD、TDD以及上、下行帧结构配置，详细参考：

阿米尔C -- LTE帧结构https://blog.csdn.net/m_052148/article/details/51305338

2、LTE 时 - 频分布

OFDM最吸引人的特点：对发送资源明确了时 - 频分布。在编码与调制之后，复调制信号的变体 - 物理资源元素，被映射到 “时 - 频坐标系统 - 资源网格 ” 中。

资源网格在 x轴方向为时间，y 轴方向为频率。x 轴的资源元素是与时间相关的 OFDM符号，y轴为与频率相关的 OFDM 符号。

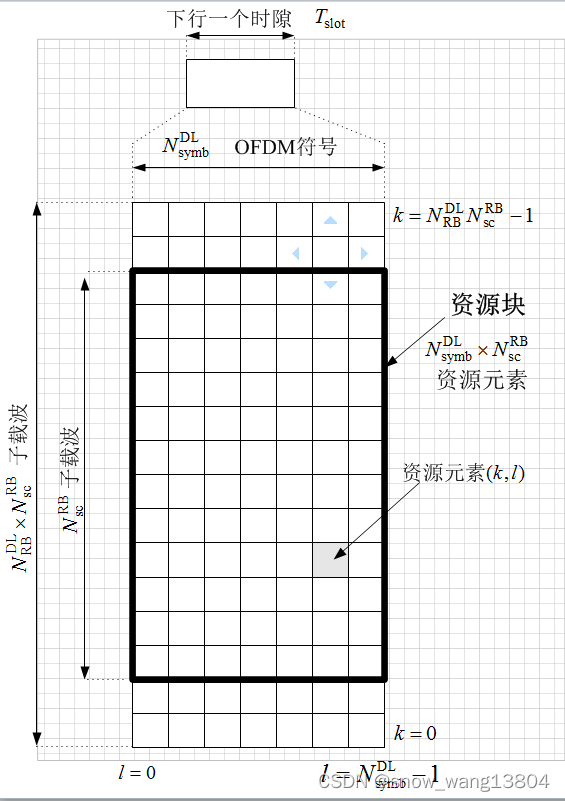

图2 LTE 时 - 频 - 坐标系统 - 资源网格

由图2可知，一个时隙中传输的信号可以用资源栅格来表示，大小为 $N_{RB}^{DL}\cdot N_{sc}^{RB}$ 个子载波和 $N_{symb}^{DL}$ 个 OFDM 符号；

（1） $N_{RB}^{DL}$ 的大小取决于小区中的上行传输带宽的配置，满足：

$N_{RB}^{min,DL}\leq N_{RB}^{DL}\leq N_{RB}^{max,DL}$

其中， $N_{RB}^{min,DL} = 6, \; N_{RB}^{max,DL} = 110$ 是下行传输的最小和最大带宽；

（2）一个时隙 T_slot 的OFDM 符号个数取决于 循环前缀长度 和 子载波间隔，如下表所示：

表1 物理资源块参数

配置		$N_{sc}^{RB}$	$N_{symb}^{DL}$
常规CP	△f = 15KHz	12	7
扩展CP	△f = 15KHz	12	6
扩展CP	△f = 7.5KHz	24	3

（3）资源粒子

天线端口 p （p为端口序号）上的资源栅格中的最小单元叫做资源粒子（RE），它通过索引对（k, l）进行唯一标识：

$k = 0, 1,\cdots , N_{RB}^{DL}\cdot N_{sc}^{RB} - 1$ $l = 0,1, \cdots ,N_{symb}^{DL}-1$

分别表示在频域和时域的序号。在天线端口 p 上的每一个资源粒子（k, l）对应一个复数 $\alpha _{k,l}^{(p)}$

（4）资源块

资源块用于描述物理信道到资源粒子的映射。LTE 定义了两种资源块：物理资源块和虚拟资源块。

① 物理资源块

物理资源块定义为时域上 $N_{symb}^{DL}$ 个连续的 OFDM 符号，以及频域上 $N_{sc}^{RB}$ 个连续的子载波。

$N_{sc}^{RB}\, \, ,\, N_{symb}^{DL}$ 具体数值参见表1, 因此，一个物理资源块包含 $N_{symb}^{DL}\cdot N_{sc}^{RB}$ 个资源单元，时域上长度为1个时隙，频域上宽度为 180KHz；

物理资源块序号 $n_{PRB}$ 和一个时隙中资源单元 $(k,l)$ 关系如下：

$n_{PRB} =\left \lfloor \frac{k}{N_{sc}^{RB}} \right \rfloor$

② 虚拟资源块

具有物理资源块同样的大小，LTE 定义了两种类型的虚拟资源块：分布式传输的虚拟资源块，集中式传输的虚拟资源块。

集中式传输的虚拟资源块直接映射到物理资源块上， $n_{PRB}\,= \,n_{VRB}$ ；

分布式传输的虚拟资源块 $n_{VRB}$ 按照 $n_{PRB}\,= f(\,n_{VRB}, n_s)$ 映射到物理资源块 $n_{PRB}$ 上。 $n_s$ 是一个无线帧中的时隙编号，一个子帧中的两个时隙上，虚拟到物理资源块映射的方式是不同的。
