施耐德LXM32报警E7344解决方案

客户使用LXM32何服(BSH电机)，现场报7344经常)71210几次)733F(儿次)障，白天每隔14分钟左就会出现异常声音然后报等待5-7分钟异常声音消失就能正常工作。

问题产生及原因的操作说明解释

E733F = the drive detects bad feedback signal.The  cause can be a faulty feedback cable ,faulty encoder.Another possibiltiy is high interferences to the feedback cable/system.An often cause for E733F is when the customer uses self made feedback cables.So please check these points.Please do a test with a reference motor/feedback cable from a running system.Check the emc situation on site.For further analysis I need the entries of the error log and the parameter file.

主要原因是电磁干扰，去现场前已与客户总工联系，告知要认真处理屏蔽问题。客户总工在现场也说认真做了处理，仍然不能解决问题。考虑到客户总工有很好的技术能力仍没有解决，技术专家前往现场支持。

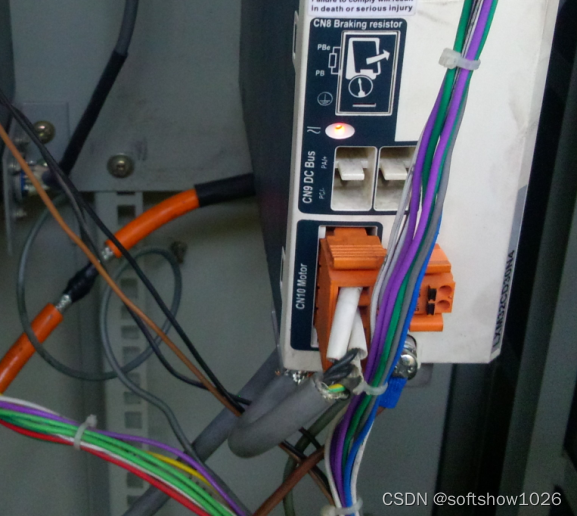

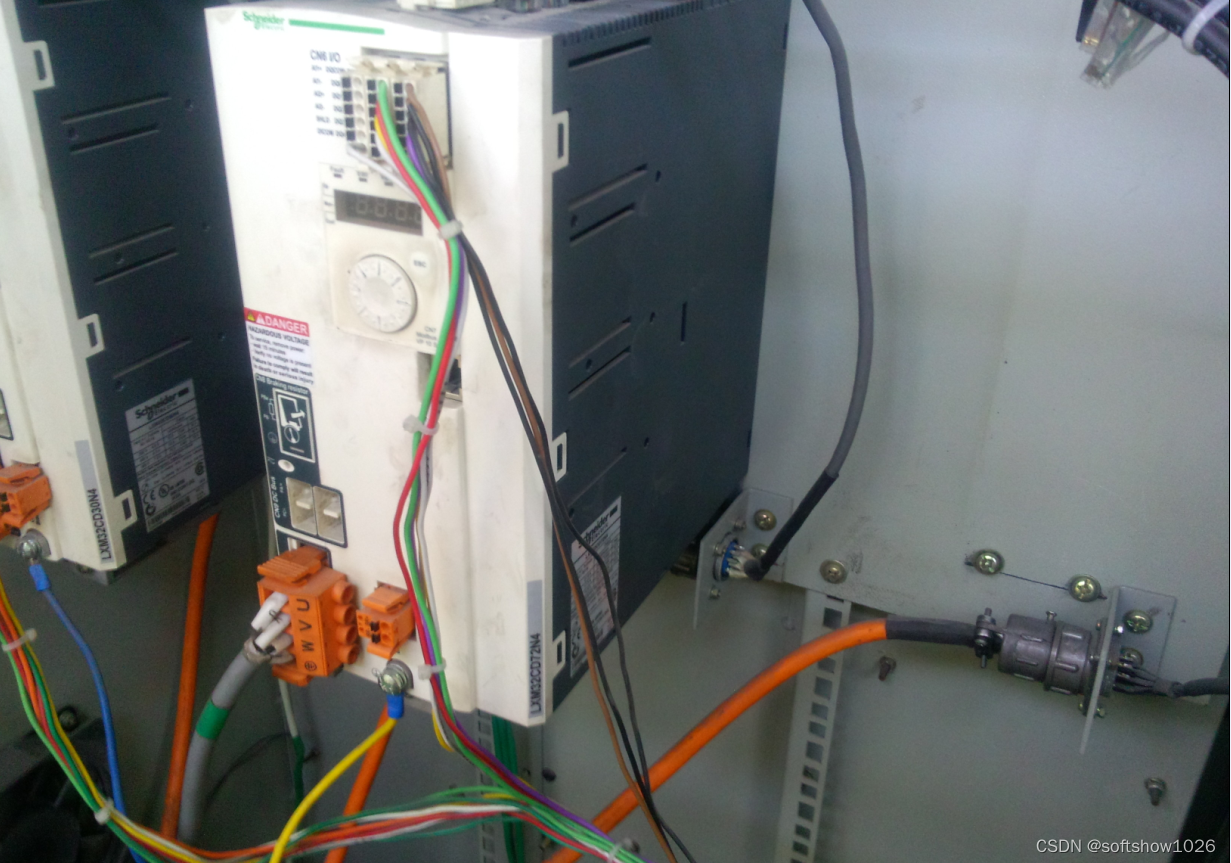

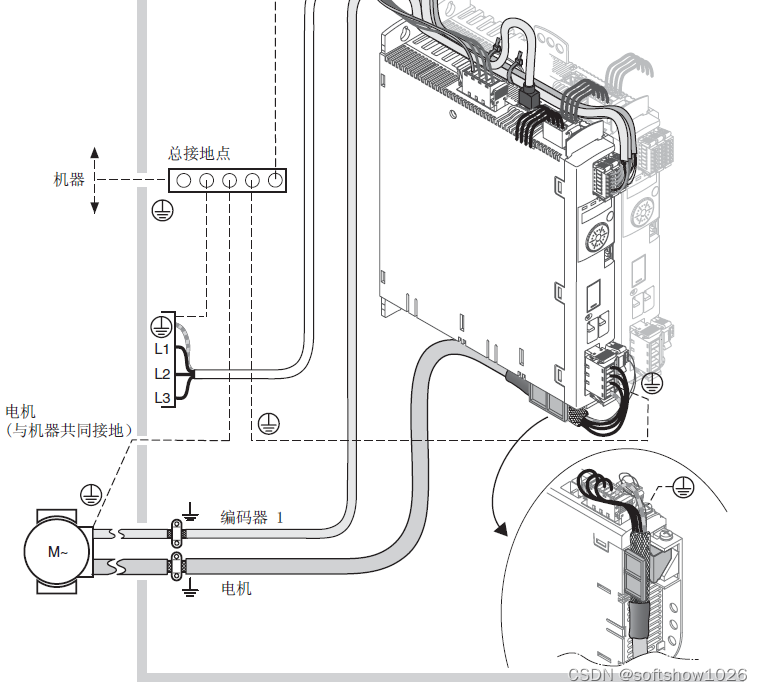

如图所示，现场的动力电缆并没有把屏蔽层拨开压接在EMC板上。反馈电缆被断开，通过航空插头连接，同样屏蔽层没有压接在金属底板。也就是说客户并没有按照我们操作手册进行安装。 操作手册要求的安装如下：

所以首要的工作是按要求安装驱动器。把动力电缆的屏蔽层拨开2厘米，然后压接在屏蔽板上，把反馈电缆拨开2厘米，用铜丝缠绕后，接入地线端子。处理完后如图所示如下：

处理完后，上电运行，故障没有出现。后又连续观察了一个夜班和一个早班的生产。

故障没有出现，生产一切正常。
