使用Visio反向工程建立数据库模型图

为了方便建立数据库的模型图，我们可以使用 Visio 的一个模板，使用它的方向工程，能够快速建立数据模型的图片，非常方便。

MySQL Connector

有些电脑在安装 MySQL 的时候不安装 MySQL Connector，这导致之后加入 ODBC 数据源的时候只有一些微软自带的数据库，例如 SQL Server，但是没有 MySQL 的选项。

我们可以通过 Installer 来进行安装 MySQL Connector。

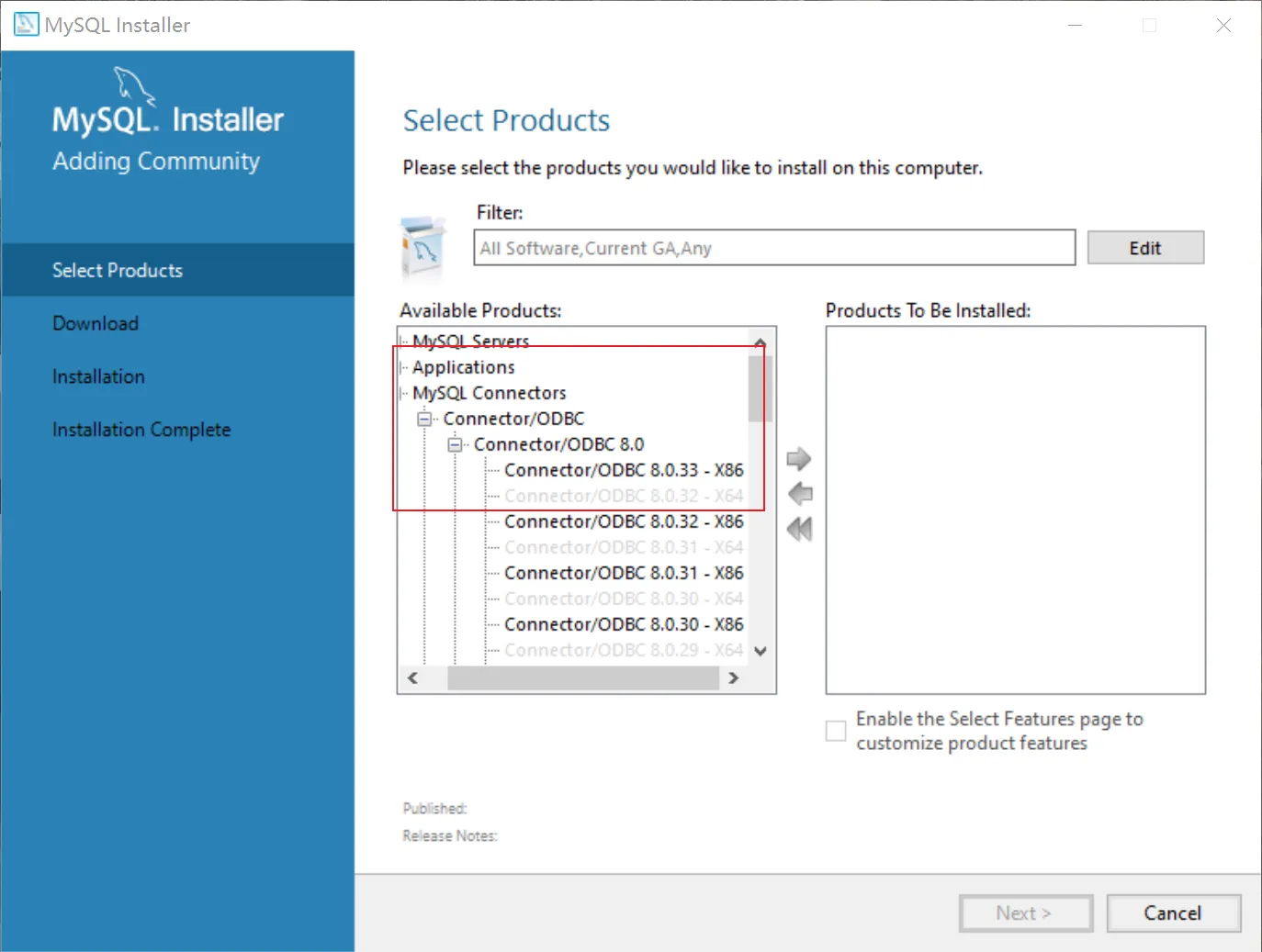

先打开 MySQL Installer，点击右边的 Add。

选择 Connector/ODBC，选择自己的版本，一般六十四位，这个 Connector 的版本跟 MySQL 的版本是不同的，只用管是 8.0 还是 5.7，这个得一样，小版本不用管，可以不同。

通过 Visio 来建立数据模型图片

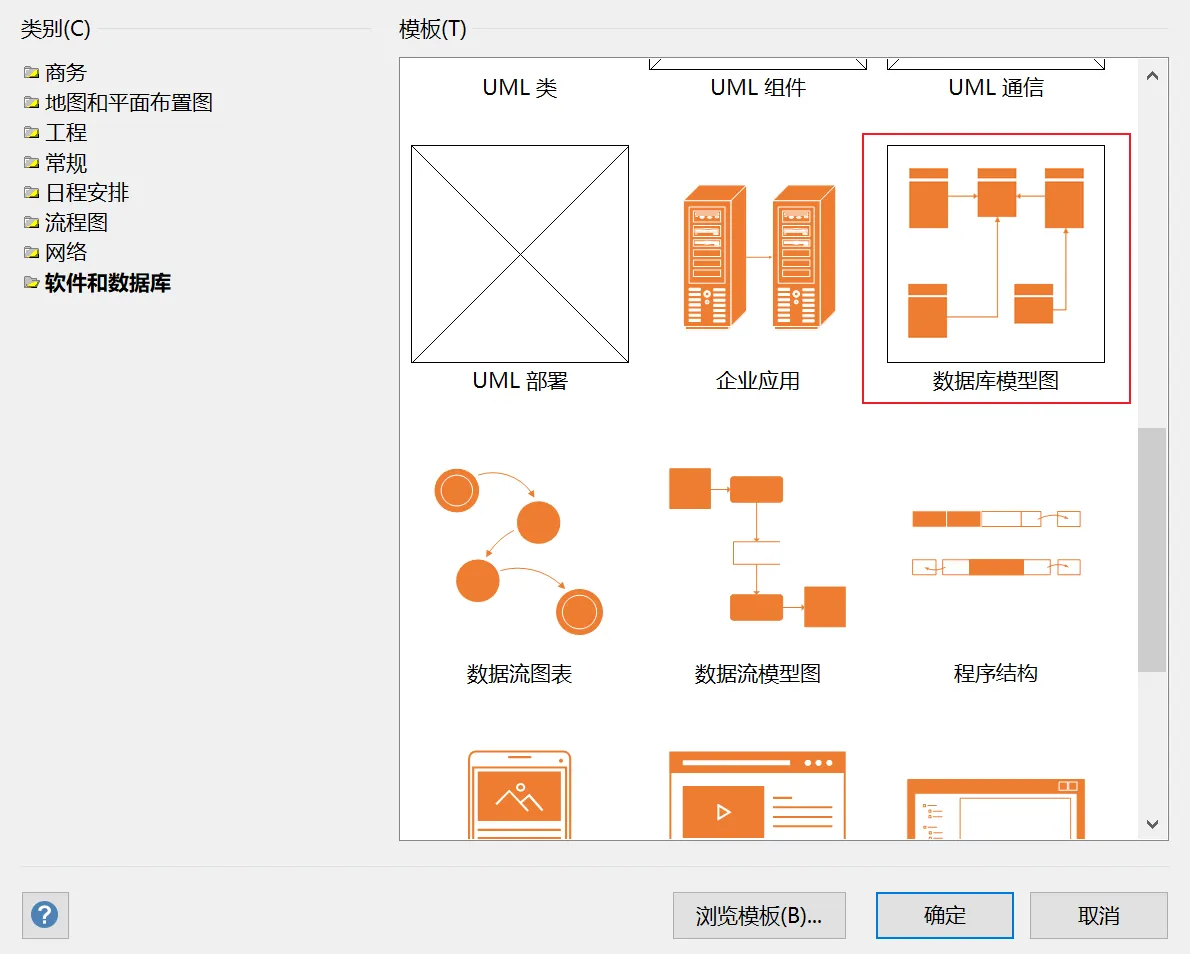

选择数据库模型图，注意用管理员模式打开。

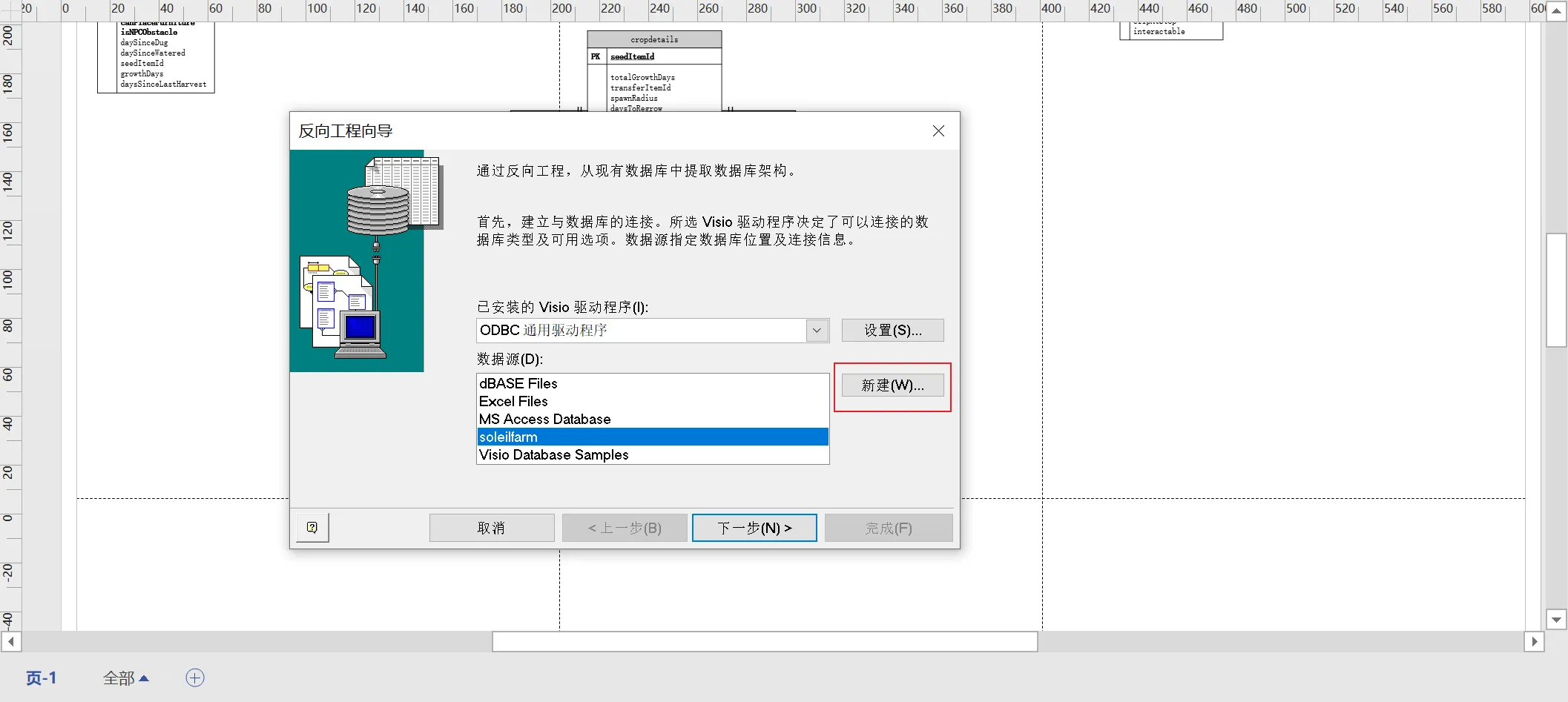

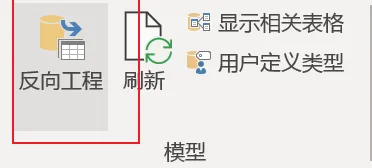

进入后，点击上面的数据库，选择反向工程，选择数据源，然后就可以了。

注意选择 ODBC。

笔者的话

画图也是重要的一项工作。
