Visio 2010 进行Oracle 反向工程

偶然发现Visio可以进行数据库的反向工程，折腾了半天连接不上Oracle，后来参考Visio数据透视图中连接Oracle的方式，连接成功 了，特别写下来分享给大家。貌似，这种连接方式不需要配置特殊的驱动。

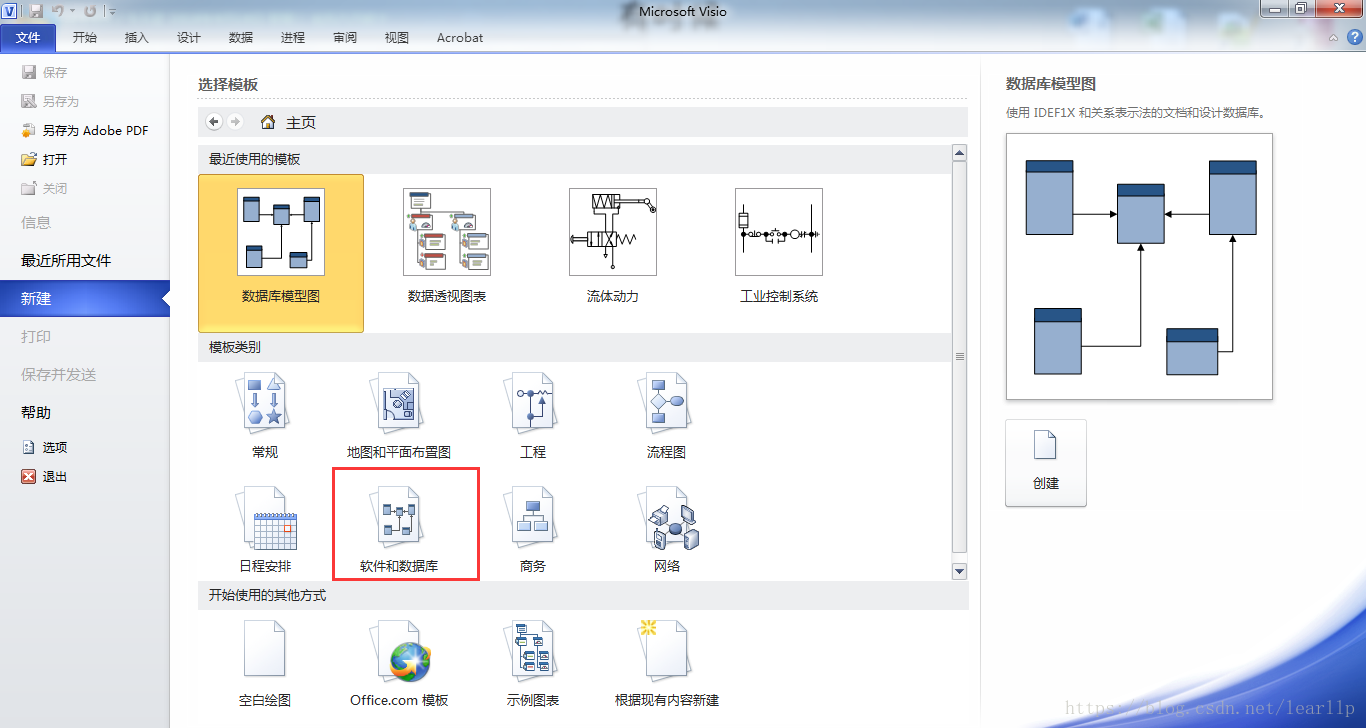

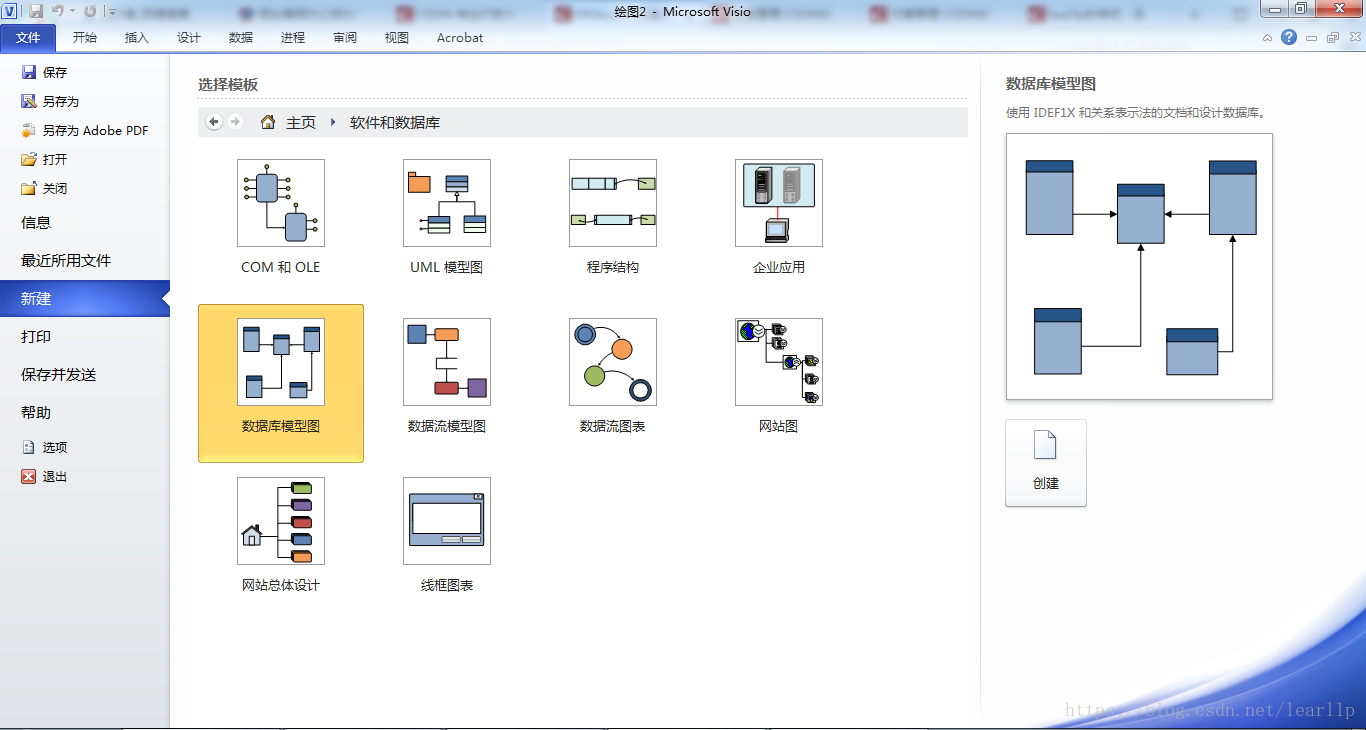

1、“新建”->“软件和数据库”模板；

2、模板中选择“数据库模型图”；

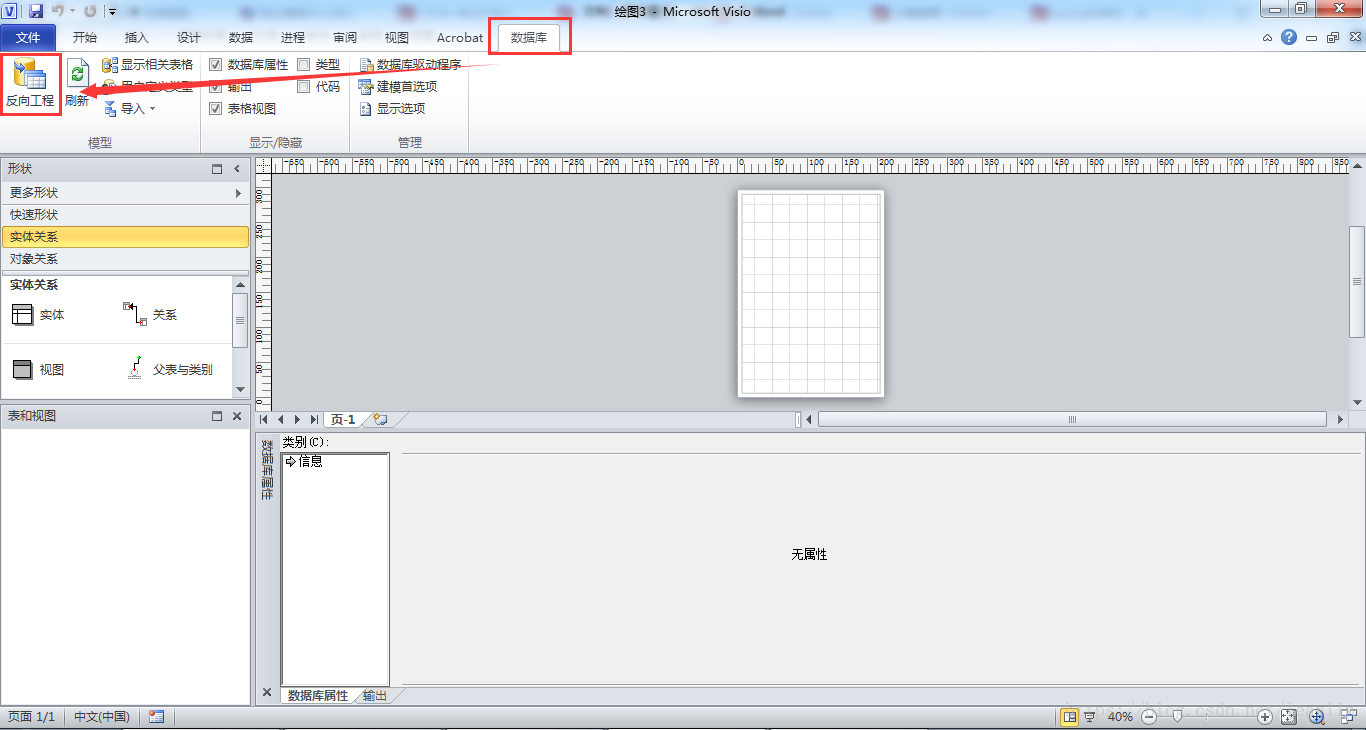

3、打开的新建文件中，选择“数据库”选项卡的“反向工程”；

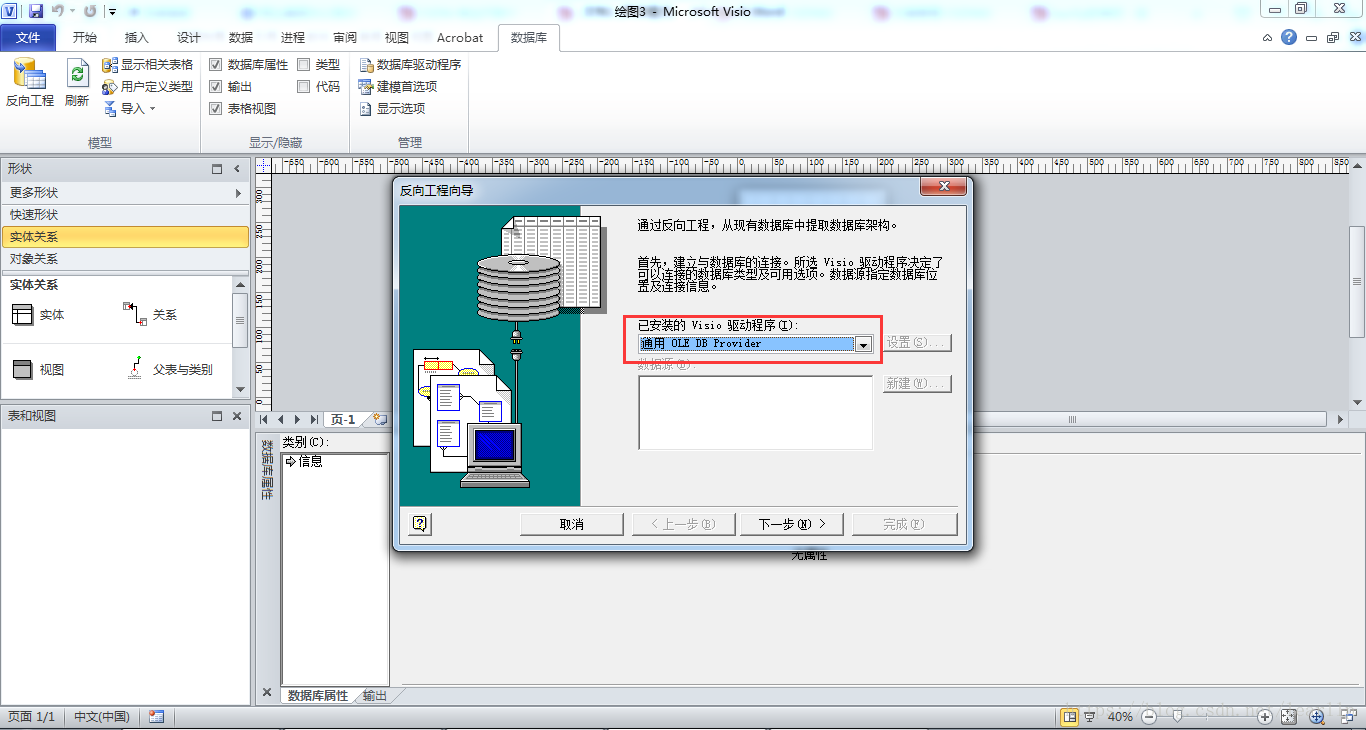

4、向导中的“已安装Visio驱动程序”选择如图所示的“通用OLE DB Provider”，点击“下一步”；

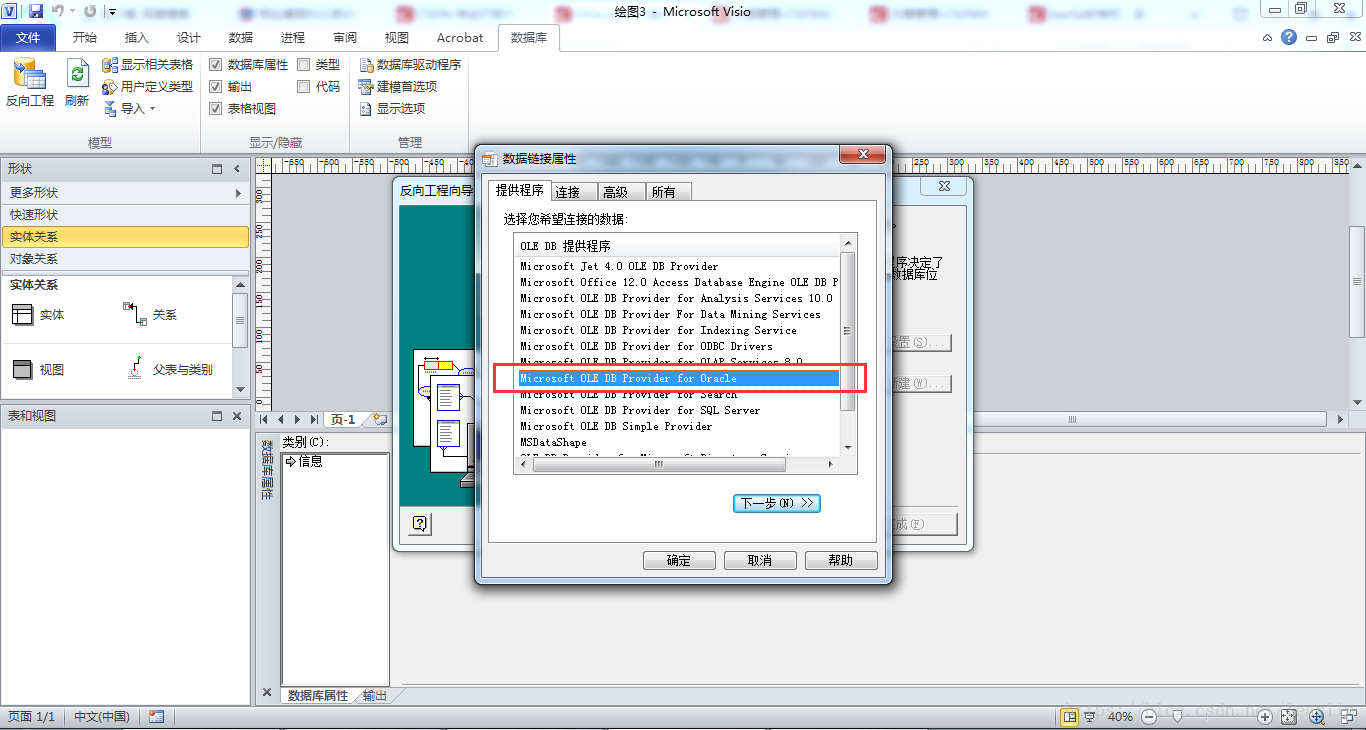

5、选择“MIcrosoft OLE DB Provider for Oracle”，下一步；

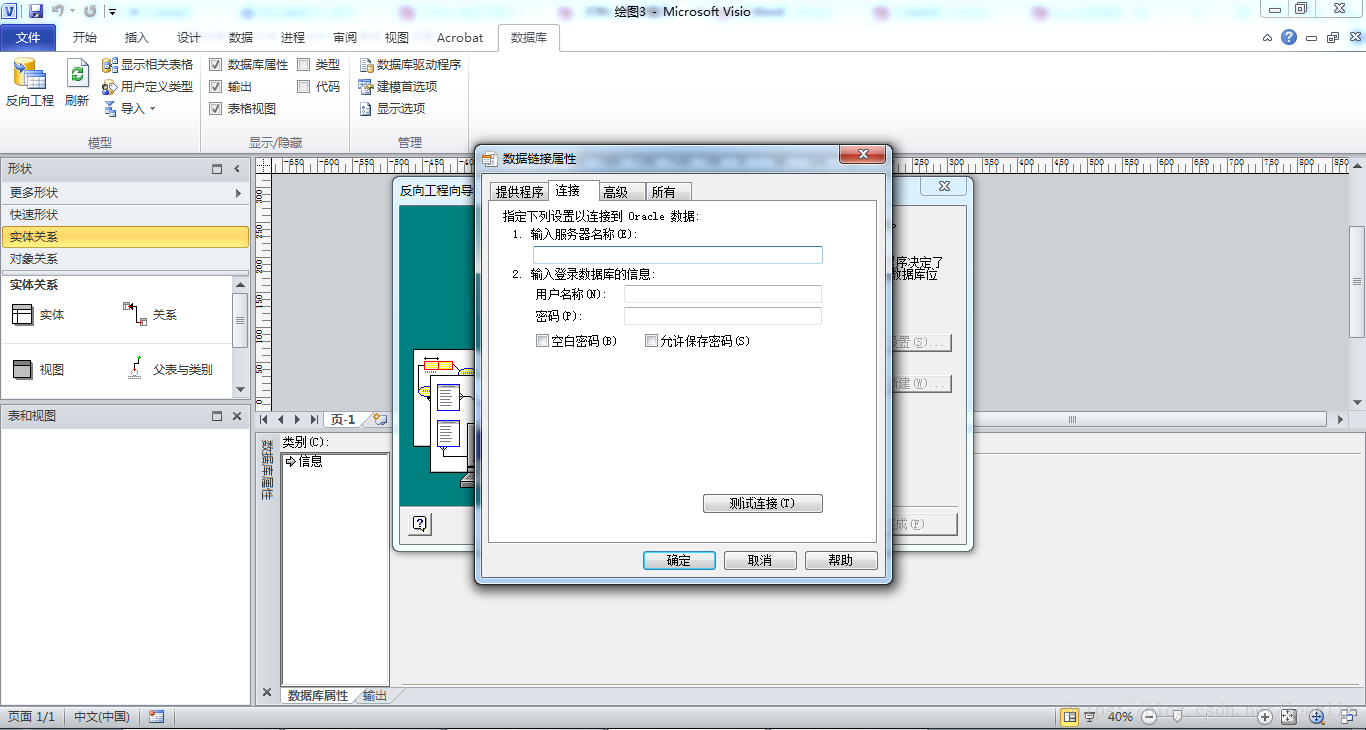

6、连接中填写的“服务器名称”的格式为：HOST: PORT/SERVICE_NAME，例如10.0.123.16:1521/orcl

     用户名称填写数据库登录名，例如：wx_wms_fine

     密码填写数据库登录密码，例如：wx_wms_pass

7、测试成功；

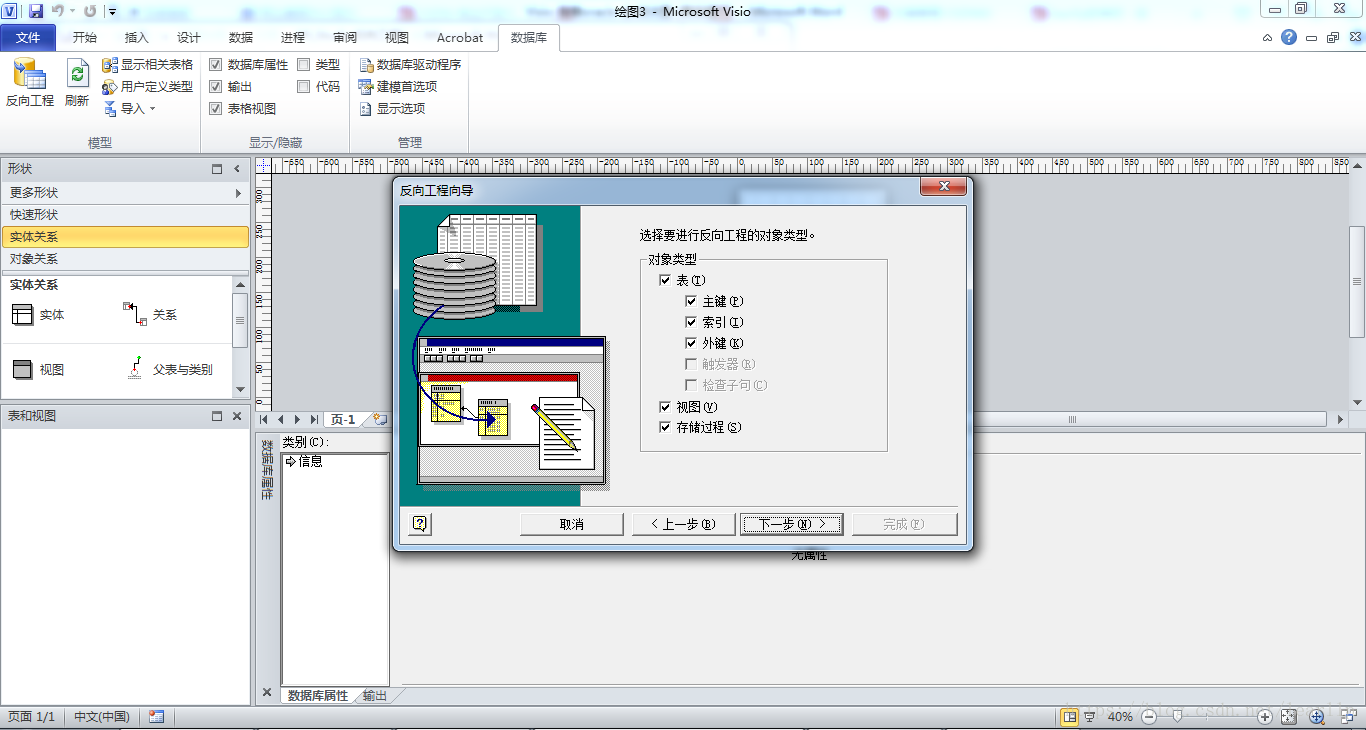

8、选择要进行反向工程的对象类型；

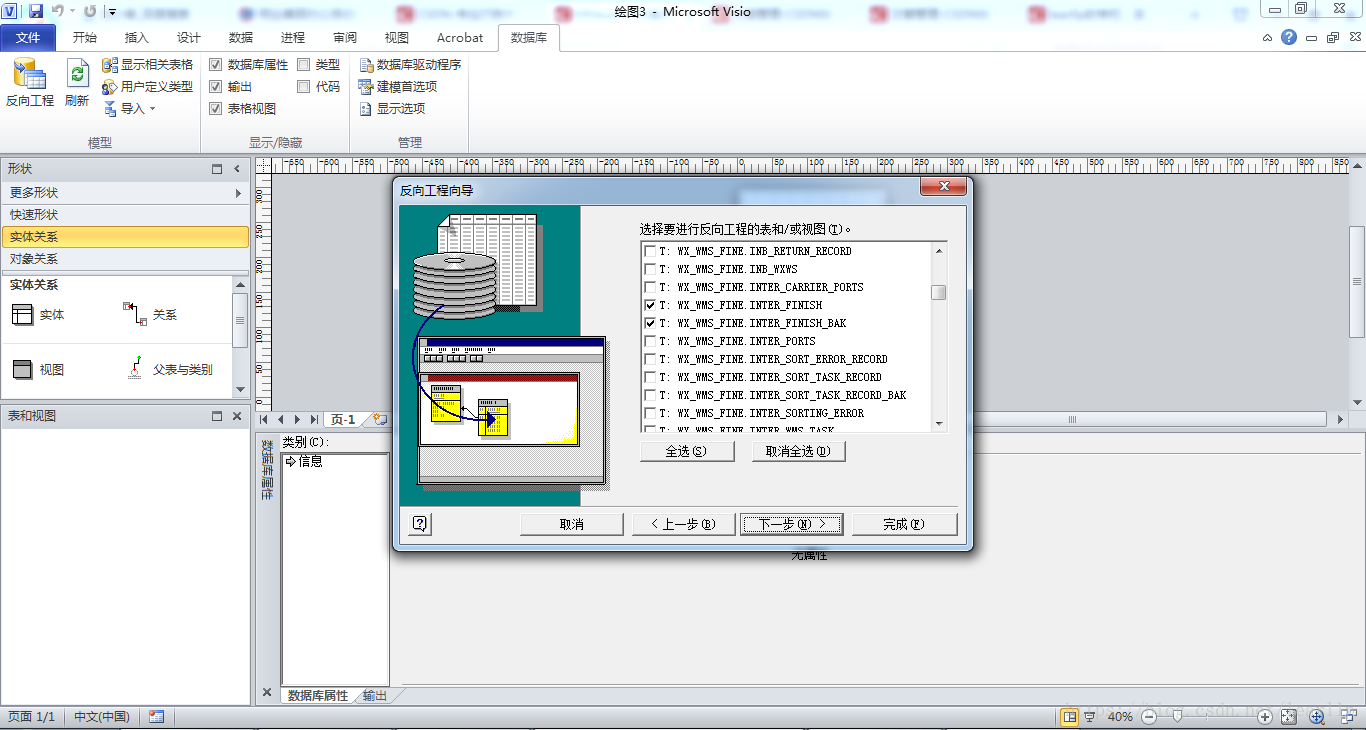

9、选择表或视图；

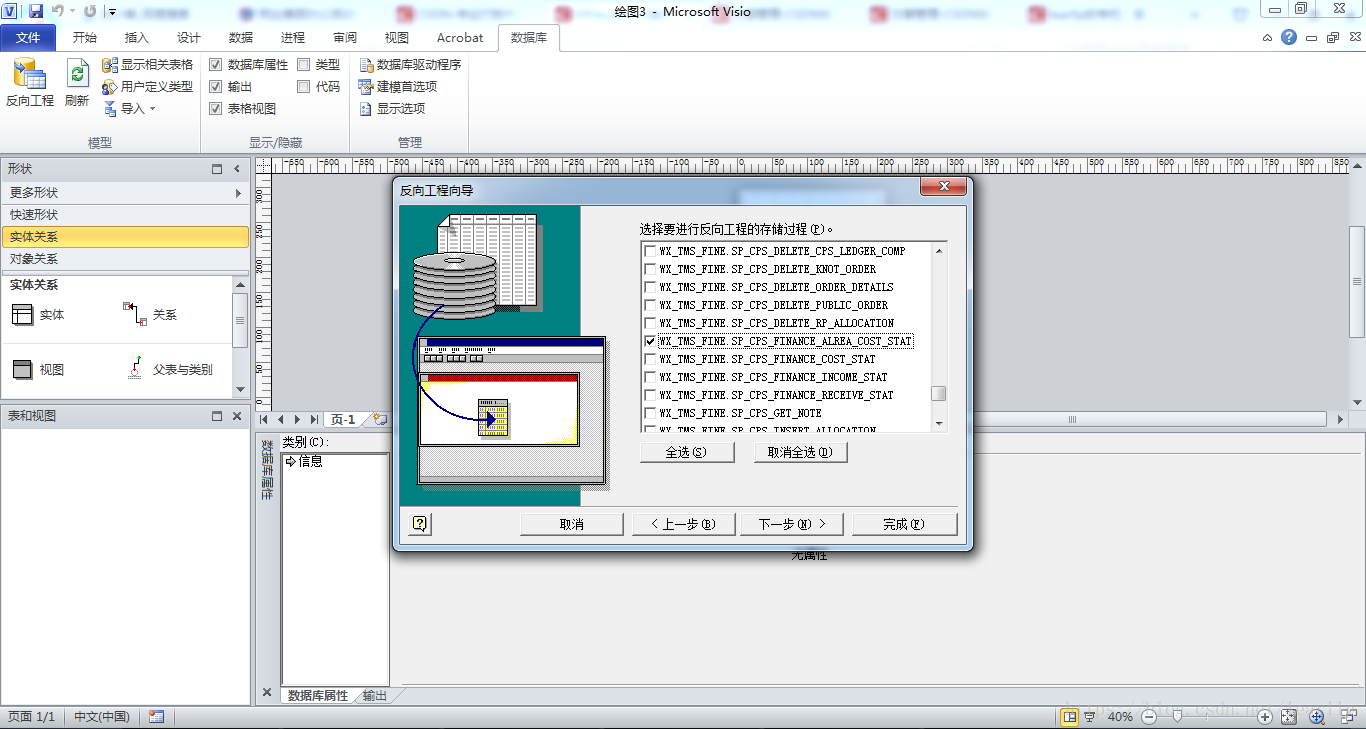

10、选择存储过程；

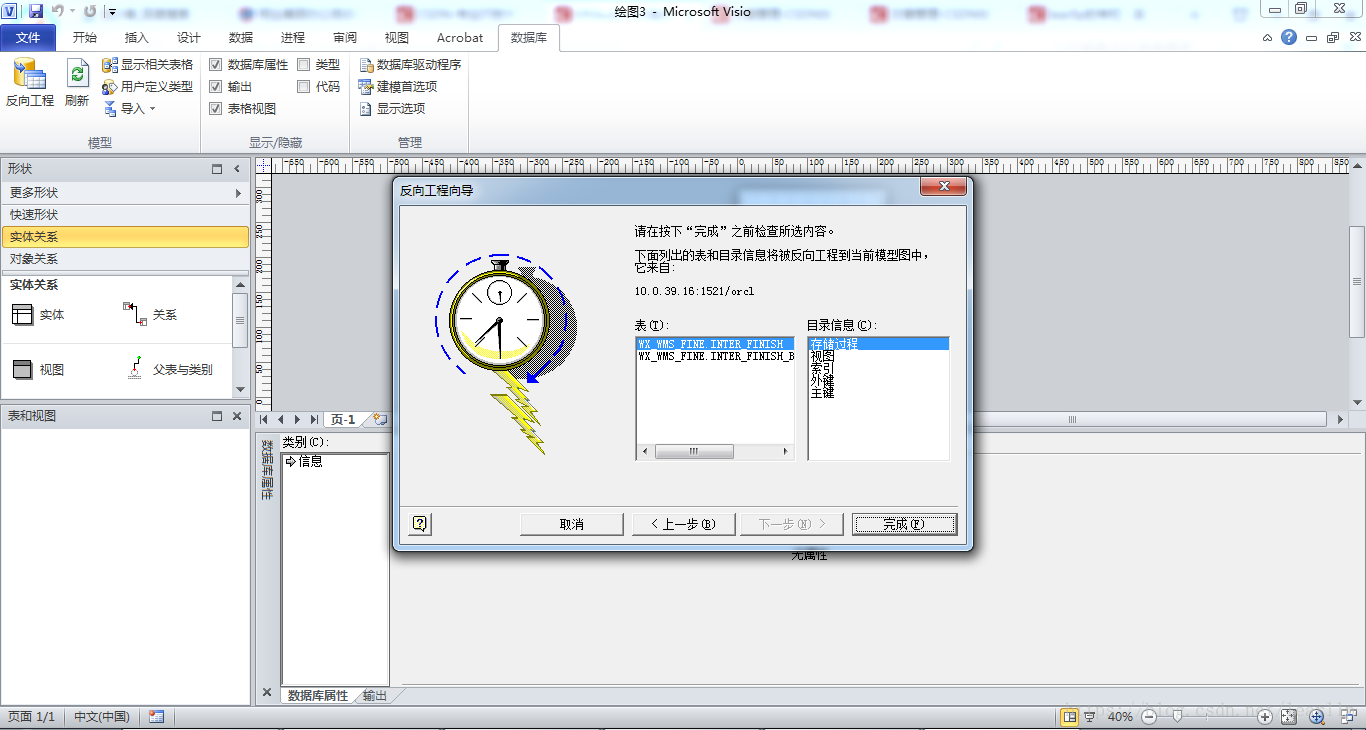

11、检查，点击“完成”；

12、这个不知道干嘛用的；

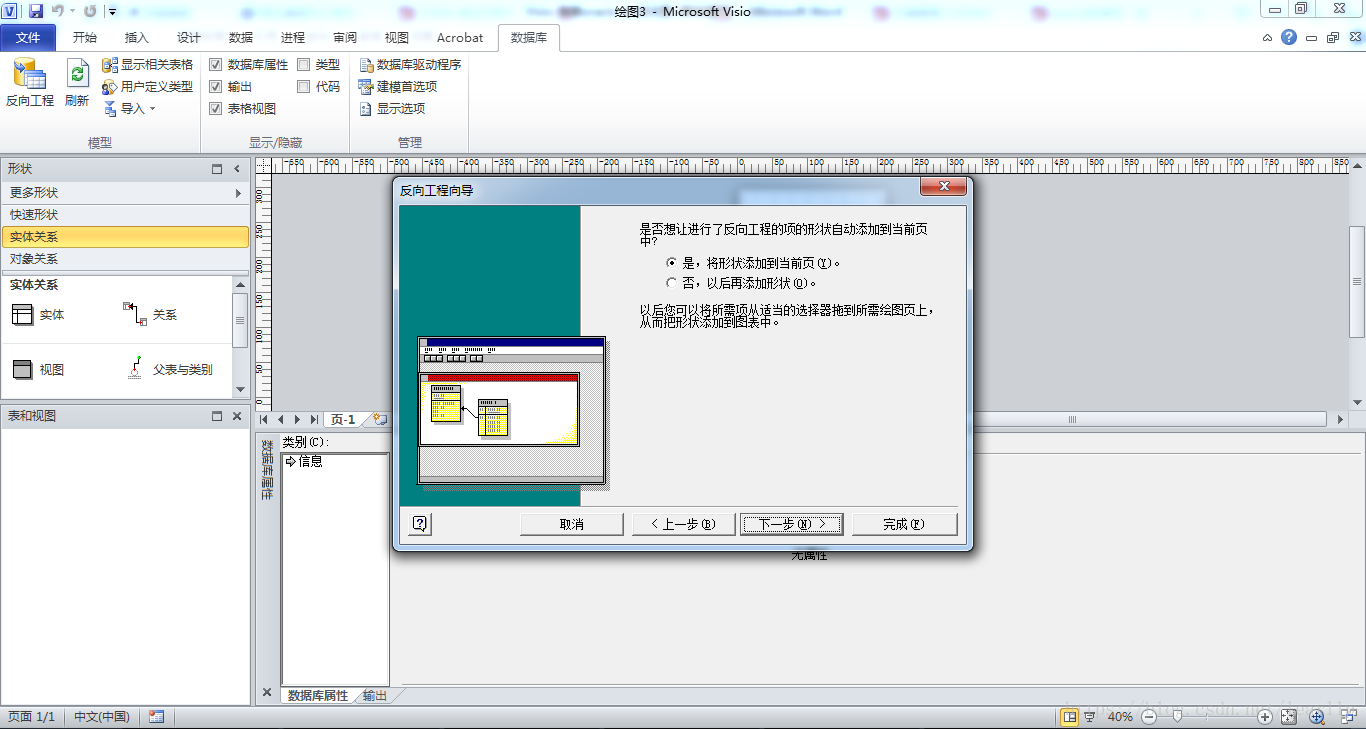

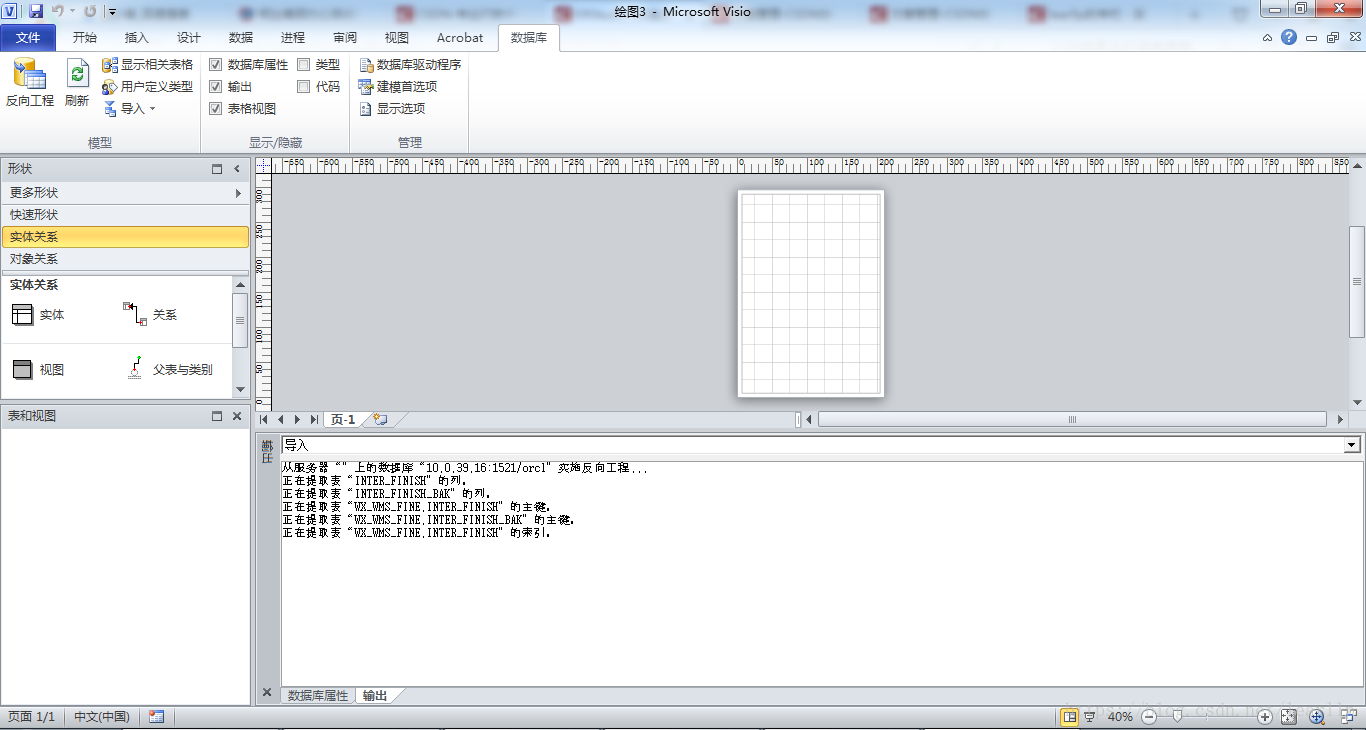

13、反向工程中...时间长短看选择的表的多少；

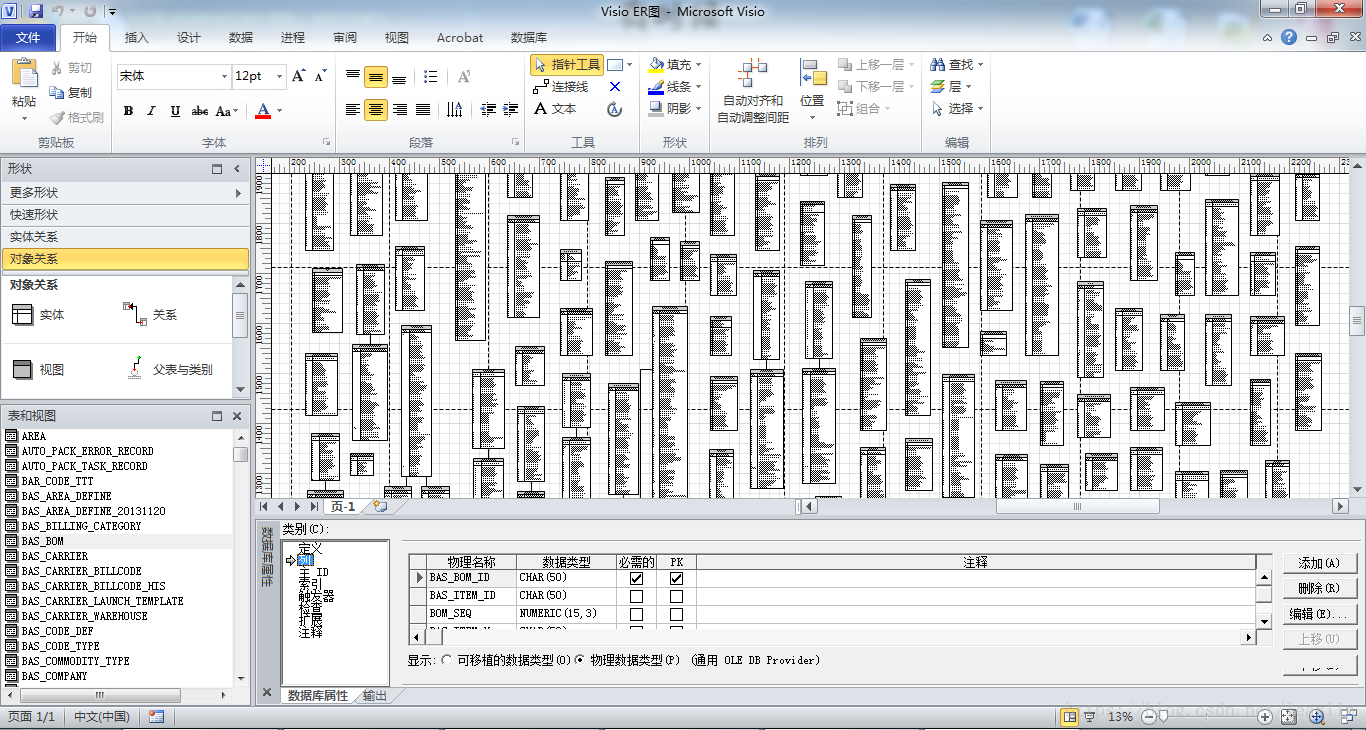

14、反向工程结束后生成的ER图文件；
