CREO学习笔记【钣金结构中常用的标准件】

钣金件上的螺母、螺钉的结构形式

铆接螺母

常见的形式有压铆螺母柱、压铆螺母、涨铆螺母、拉铆螺母、浮动压铆螺母。

压铆螺母柱

压铆就是指在铆接过程中，在外界压力下，压铆件使基体材料发生塑性变形，而挤入铆装螺钉、螺母结构中特设的预制槽内，从而实现两个零件的可靠连接的方式，压铆的非标螺母有两种，一种是压铆螺母柱，一种是压铆螺母。采用此种铆接形式实现与基材的连接的，此种铆接形式通常要求铆接零件的硬度要大于基材的硬度。普通低碳钢、铝合金板、铜板板材适合于压接压铆螺母柱，对于不锈钢和高碳钢板材因为材质较硬，需要特制的高强度的压铆螺母柱，不仅价格很高，而且压接困难，压接不牢靠，压接后容易脱落，厂家为了保证可靠性，常常需要在螺母柱的侧面加焊-一下，工艺性不好，因此，有压铆螺母柱和压铆螺母的钣金零件尽可能不采用不锈钢。包括压铆螺钉、压铆螺母也是这种情况，不合适在不锈钢板材上使用。

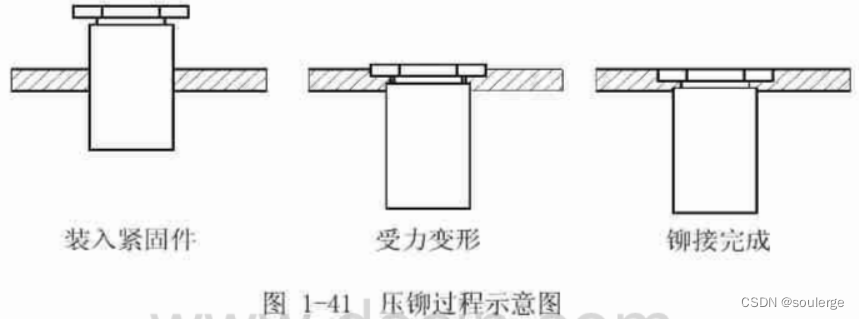

压铆过程示意图

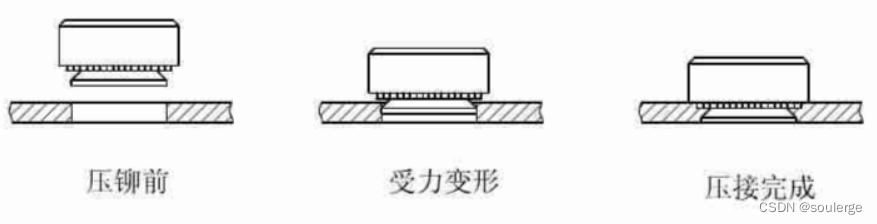

压铆螺母过程示意图

涨铆螺母

涨铆就是指在铆接过程中，铆装螺钉或螺母的部分材料在外力作用下发生塑性变形，与基体材料形成紧配合，从而实现两个零件的可靠连接的方式。常用的ZRS等等就是采用此种铆接型式实现与基材的连接的。涨铆工艺比较简单，连接强度较低，通常用在对紧固件高度有限制，且承受扭距不大的情况。

涨铆过程示意图
