**TP-LINK三层交换的配置，多网段互相访问并上网 型号:交换机TPLINK(TL-SG5218) 路由器TPLINK(TL-ER6220G)**

TP-LINK三层交换的配置，多网段互相访问并上网
型号:交换机TPLINK(TL-SG5218) 路由器TPLINK(TL-ER6220G)

首先需要感谢@周星星的星，
这个他的原帖地址：https://blog.csdn.net/xjb2006/article/details/100082656
我是拜读过他的教程后，配置成功，现在把我的配置做出分享。

我们公司一栋五层大楼，每层都有50、60个用户，如果五层都满数量肯定超过254个了，所以想做个VLAN即三层交换。首先我就想到的是三层交换，即简单又能满足我的需求。
我的设备如下：
路由器TPLINK(TL-ER6220G)
交换机TPLINK(TL-SG5218)
1、配置路由器，我把路由器TPLINK(TL-ER6220G)LAN地址修改了，变成192.168.9.1

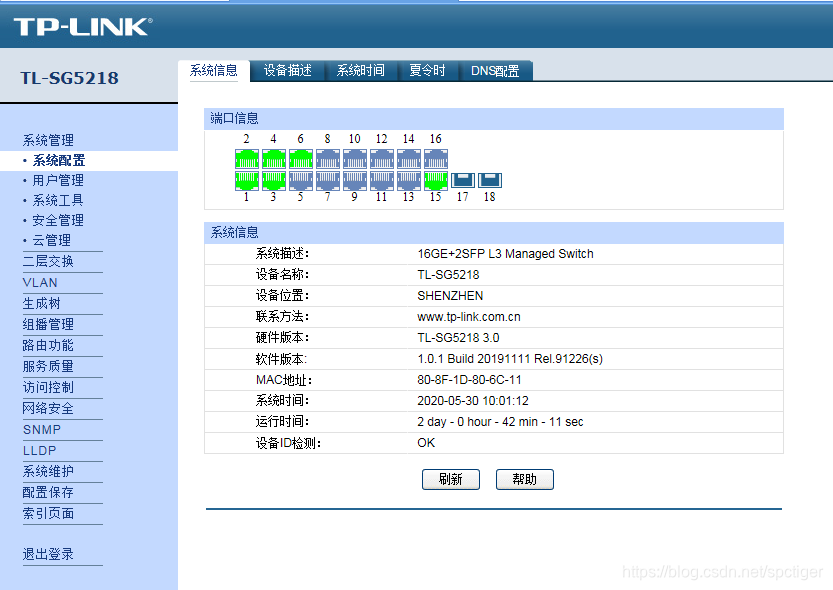

2、配置核心交换机TPLINK(TL-SG5218)，默认地址是192.168.0.1 admin admin
这里面的1、2、3、4、5、6是需要配置的口；15口是到路由器的出口。
3、点击VLAN：如图所示，我分了4个网段，1、2口为一组；3、4口为一组；5、6口为一组；15口是出口（路由器进入核心交换的网口）。

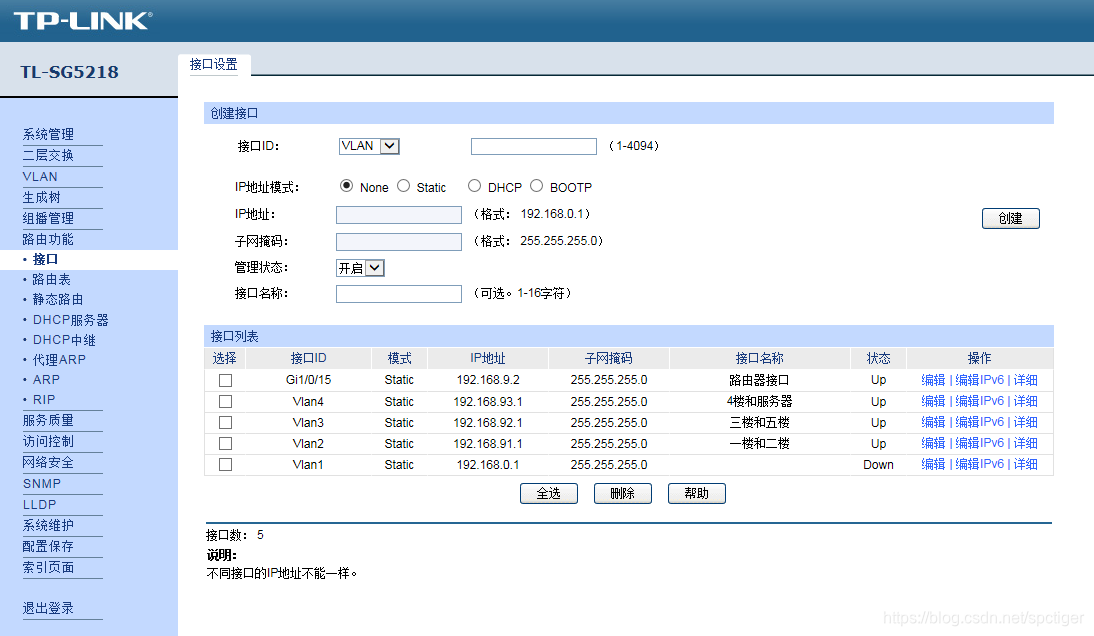

4、点击路由功能-接口：为各个VLAN设置网段，如图：其中1，2口为91网段；3，4口为92网段；5、6口为93网段，其余口我们默认为0网段。Gi1/0/15,这个是路由器接口，必须要设置的，我们设置为192.168.9.2(为什么不设置为192.168.9.1，因为这个地址是企业路由的网关)。

5、至此，我们就实现了192.168.9.X到192.168.91.X到192.168.92.X到192.168.93.X的互相访问。

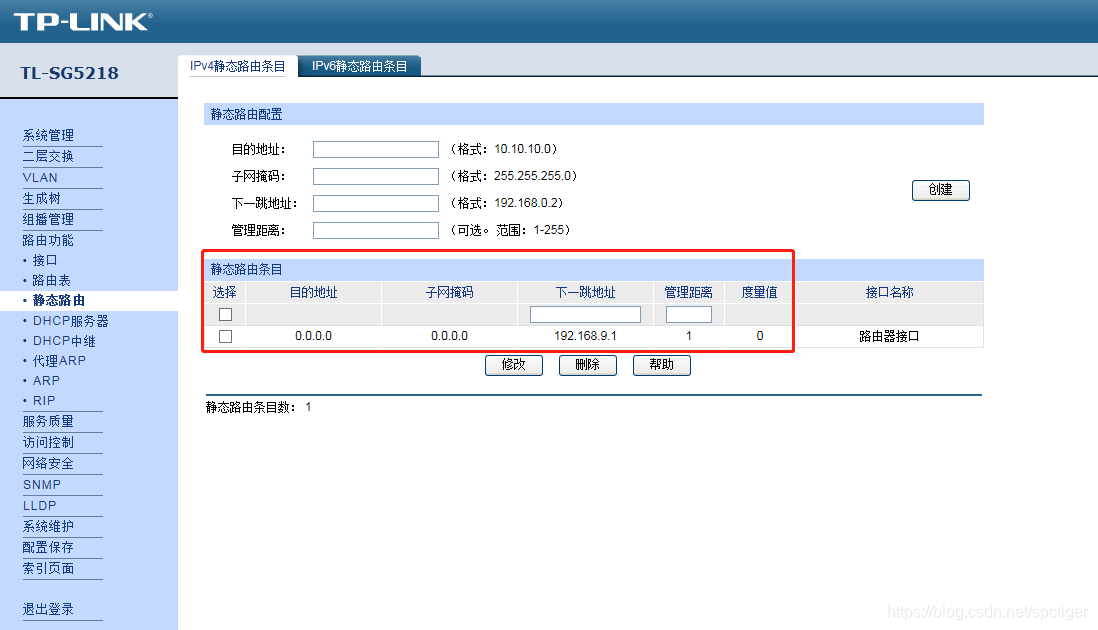

6、为了实现上网，还要配置一条静态路由，目的是访问外网时指向外网路由器地址（即外网网关）：简单起见，我们设置除内网外的所有地址均指向路由器地址。下一跳地址设置为网关192.168.9.1

7、为了实现各个网段上网，我们还需要一台带有NAT（网络地址转换）功能的路由器，我们的路由器型号是TPLINK(TL-ER6220G)
WLAN外网地址为公网地址网段，LAN内网地址为192.168.9.1网段。

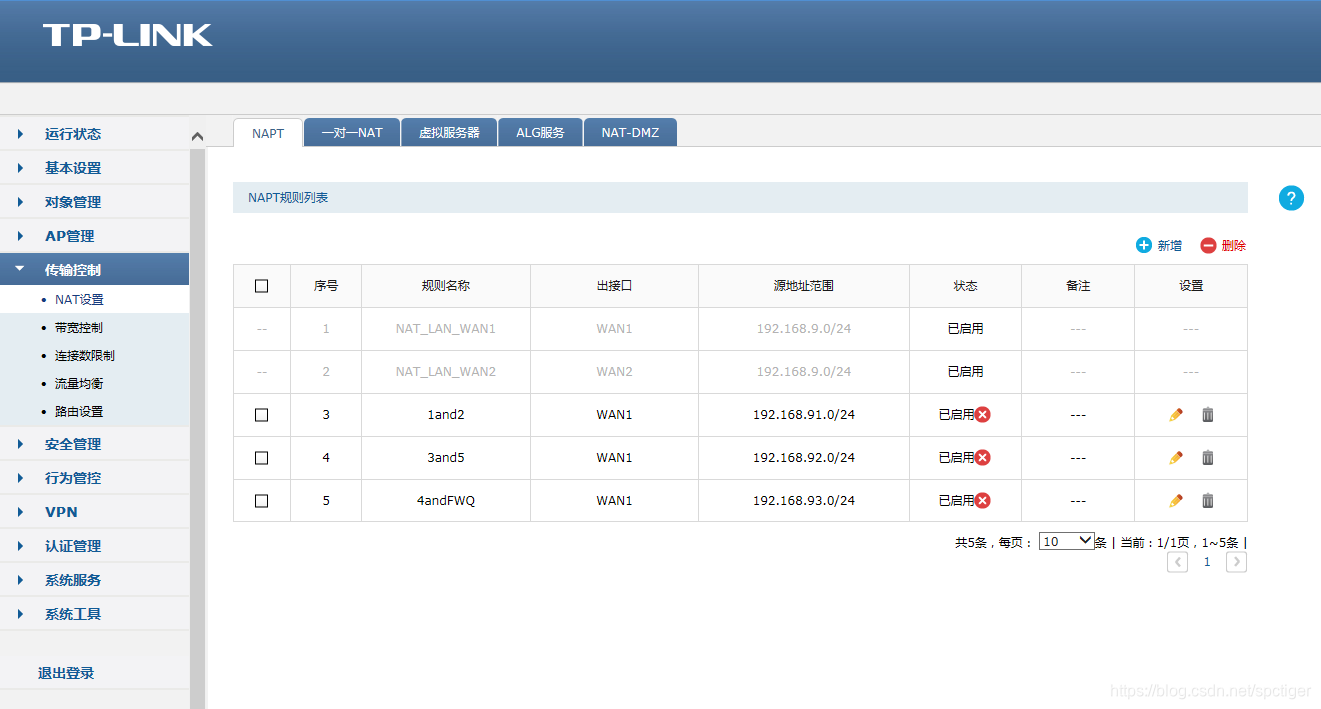

8、点击传输控制，设置地址转换，选择NAT设置
说明下：源地址范围后面那个24的意思是子网掩码，24就是255.255.255.0，16就是255.255.0.0

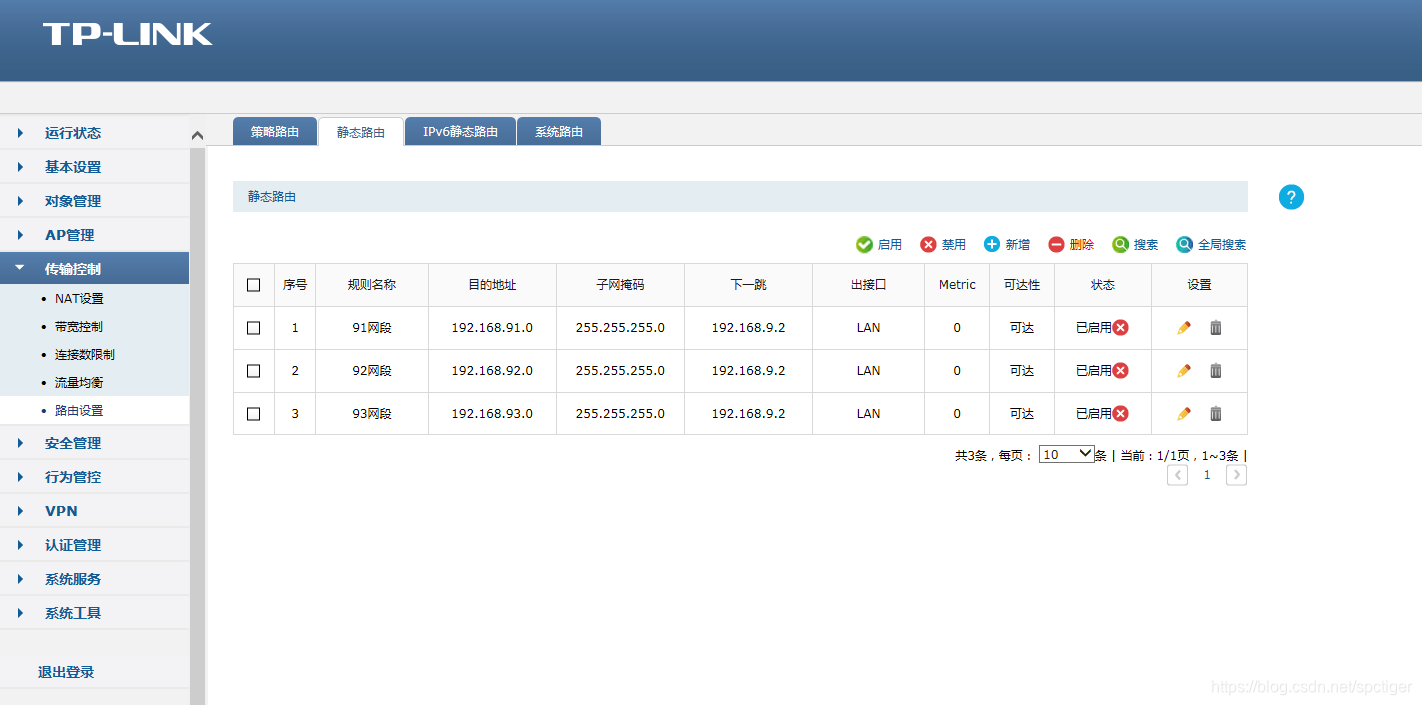

9、最后在传输控制-路由器设置-静态路由器设置下一跳，下一跳填192.168.9.2，这个地址是到你核心交换的进口地址的。

设置就到这里就可以上网了。谢谢
