IEC 60364低压电气安装规范中几种接地系统的解析与比较

IEC 60364中描述了几种接地系统，TN-C、TN-S、TN-C-S、TT、IT，家庭常见的就是TN-S和TN-C-S。其中：

        T为Terra，大地

        I为Isolation,隔离

        N为Netural,中性的

        C为Combination，结合

        S为Separation,分开

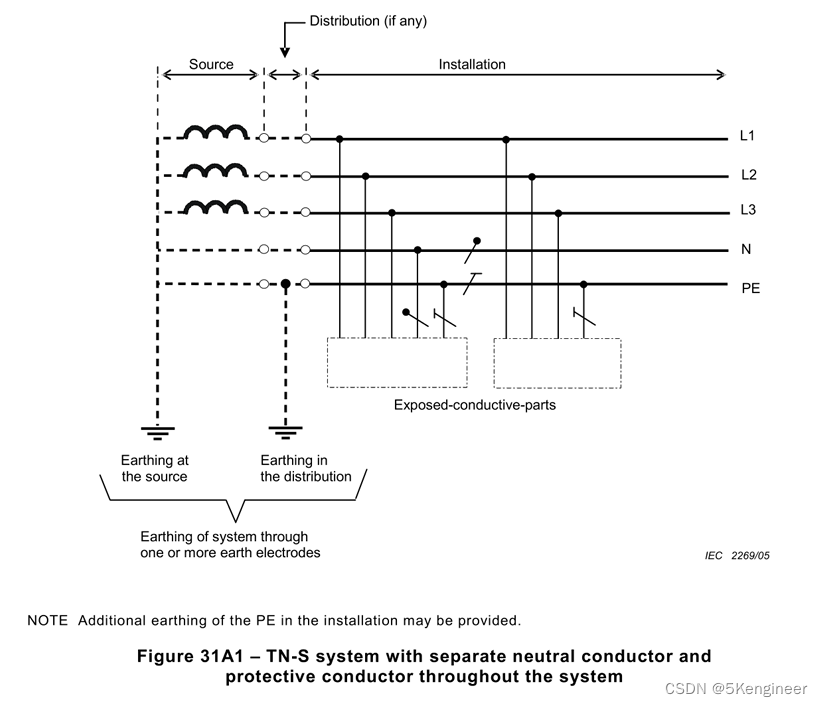

TN-S System:

从图中可以看到，N线和PE线在电源处接地，PE线在输电途中重复接地。

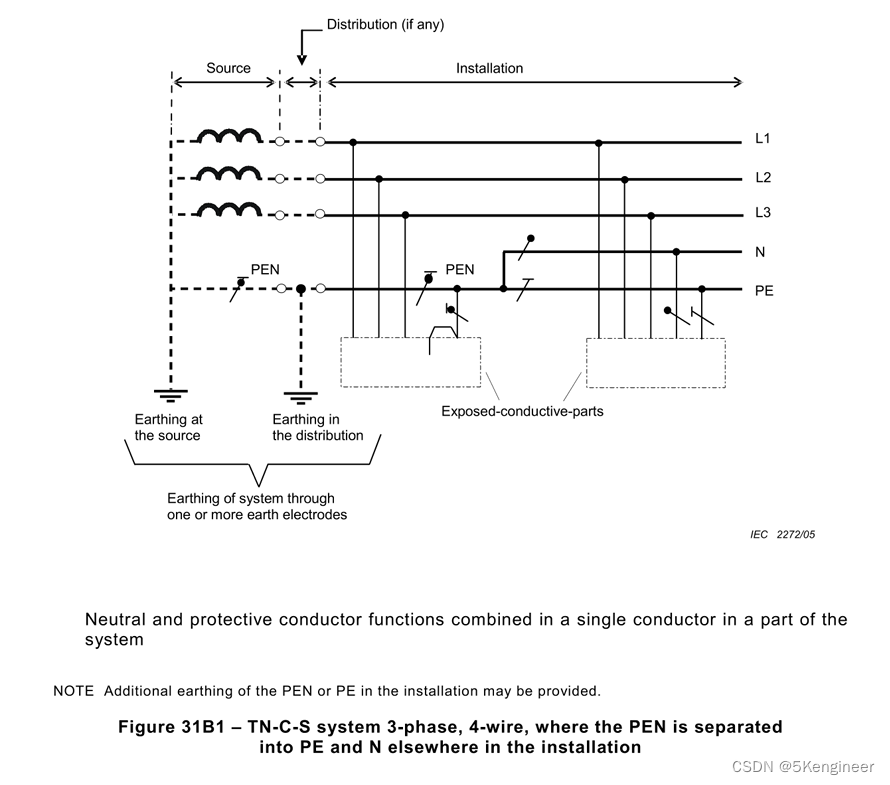

TN-C-S System:

从图中可以看出，PEN线多重接地，对于需要N线的设备，将PEN分成两根PE、N线使用

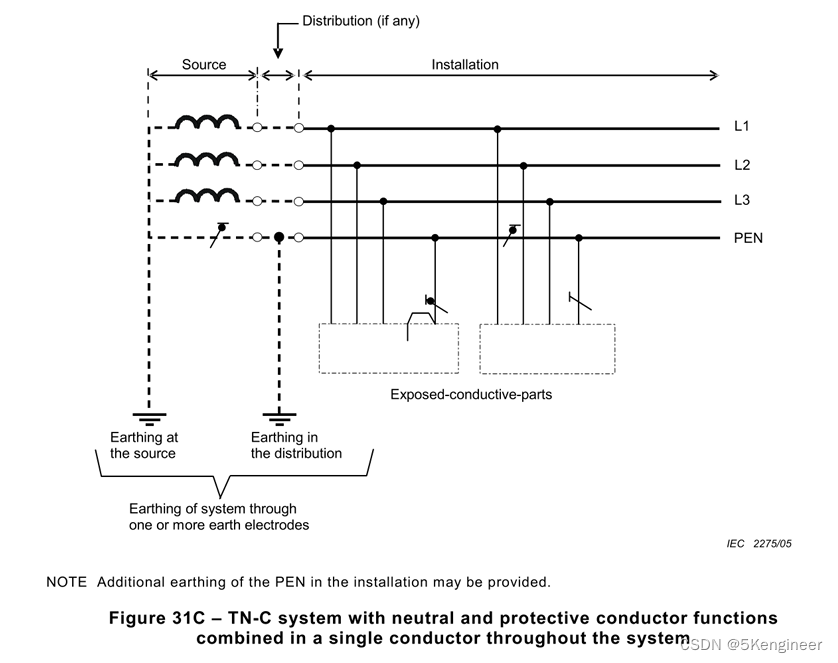

TN-C System:

可以看到这个系统只有一根PEN线，在电源处和输电过程中重复接地，这个系统最重要的就是永远不要让PEN线断开。

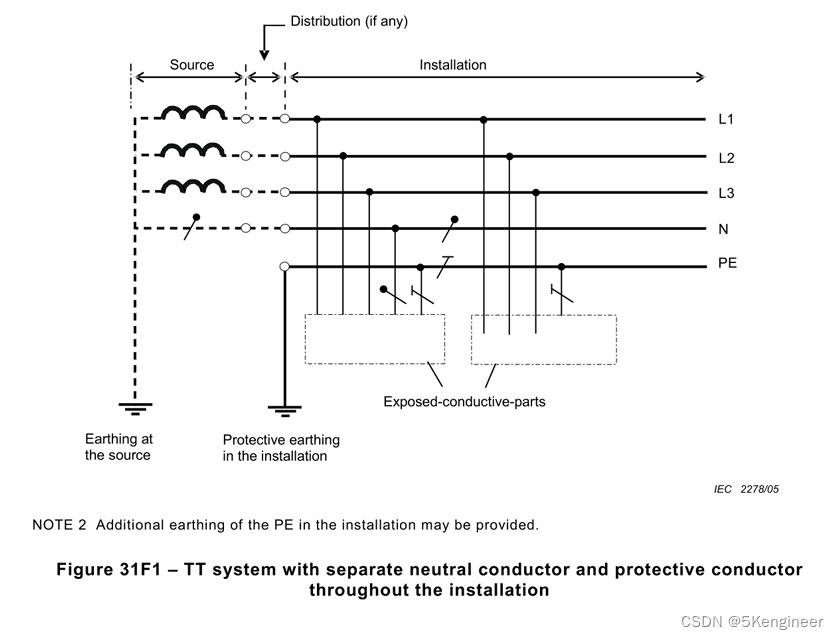

TT System:

N线在电源处接地，PE线在负载前单独接地

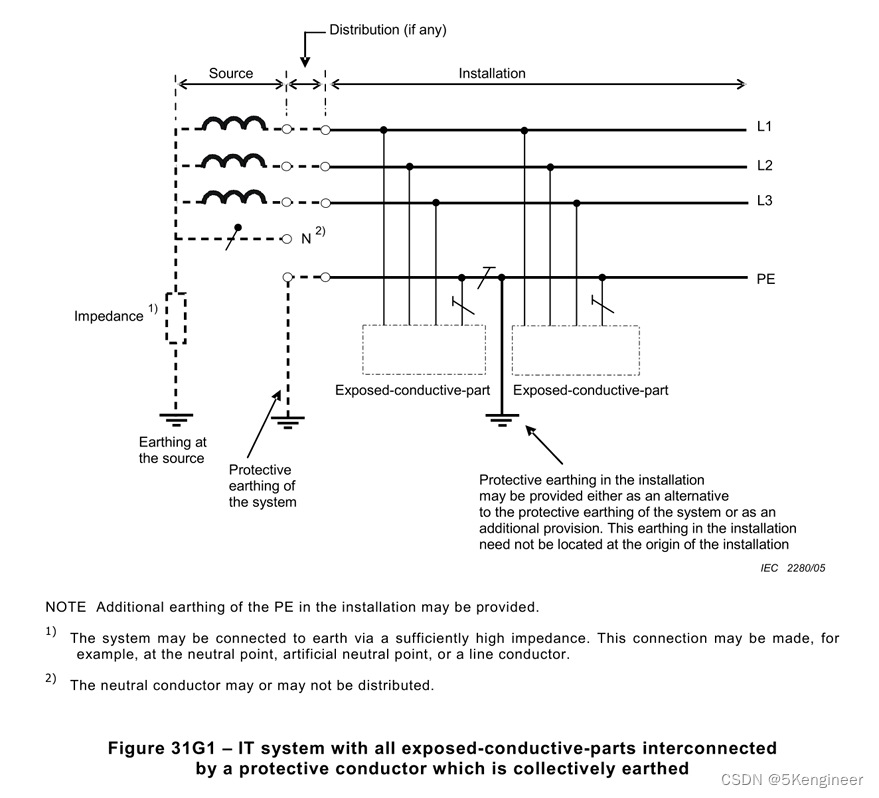

IT System:

中性点不接地或通过极大电阻接地，PE在配电站处接地，IT系统可以有N线，但最好不要有，因为当N线对地短路这个系统就不是IT系统了。

比较：

TN-C系统：

TN系统中TN-S和TN-C-S就是家用的类型，非常常见，只有很小区别，主要就是TN-C-S在输电过程中比TN-S省一根线，这里就不做过多介绍。

TN-C系统中我提到一定不能将PEN线断路，这是因为PEN线承载着工作电流，同时依靠直接接地来让自身点位与地电位保持一致，如果中间断开，PEN线就会使外壳带有危险电压。

同时只有在PEN线未断开，设备外壳带电时，PEN线才能将漏电电流上升为短路电流，实际就是单相对地短路故障，熔丝会熔断或断路器跳闸，使故障设备断电，故也不能使PEN线断开。

前面提到的问题其实都不用在意，因为现在已经没人用这玩意儿了。

TT系统：

当设备发生漏电时，大部分电流顺着地线流向大地，只有少部分电流通过人体，大大减轻人触摸到漏电设备外壳的危险性。这种供电系统的地线虽然能减轻触电危险性，但是并不能完全保证安全，所以所有的用电设备都必须要加装漏电开关。

TT系统由于接地装置就在设备附近，因此PE线断线的几率小，且容易被发现。

TT系统设备在正常运行时外壳不带电，故障时外壳高电位不会沿PE线传递至全系统。因此，TT系统适用于对电压敏感的数据处理设备及精密电子设备进行供电，在存在爆炸与火灾隐患等危险性场所应用有优势。

TT系统能大幅降低漏电设备上的故障电压，但一般不能降低到安全范围内。因此，采用TT系统必须装设漏电保护装置或过电流保护装置，并优先采用前者。

TT系统主要用于低压用户，即用于未装备配电变压器，从外面引进低压电源的小型用户。

IT系统：

IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。一般用于不允许停电的场所，或者是要求严格地连续供电的地方，地下矿井内供电条件比较差，电缆易受潮。运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。只有在供电距离不太长时才比较安全。
