新版EA建模工具（16.0版本）代码和类图的相互转化

Enterprise Architect 是Sparx Systems 公司的旗舰产品。它覆盖了系统开发的整个周期，除了开发类模型之外，还包括事务进程分析，使用案例需求，动态模型，组件和布局，系统管理，非功能需求，用户界面设计，测试和维护等。

Enterprise Architect 作为一款强大的建模工具，支持代码和类图之间的相互转化，包括正向工程和逆向工程。它不仅可以提高开发效率，降低错误率，而且可以帮助我们更好地理解和管理代码，从而提高软件质量。

正向工程允许我们从已有的类图出发，生成对应的代码。这对于首次开发或重构已有系统时都十分重要。例如，当我们在开发过程中需要对成型的系统进行重构时，就需要将已有的代码转化为架构图；反之，如果是首次开发新的系统，我们需要从架构图出发，生成实际的代码。

逆向工程则是从代码生成类图。这个功能在很多情况下都非常有用，比如我们可以通过分析已有的代码，自动生成类图，从而更好地理解代码的结构以及各个元素之间的关系。

下面将介绍最新版本的EA 建模工具（16.0版本）中如何实现代码与类图之间的相互转化。

EA 类图导出代码

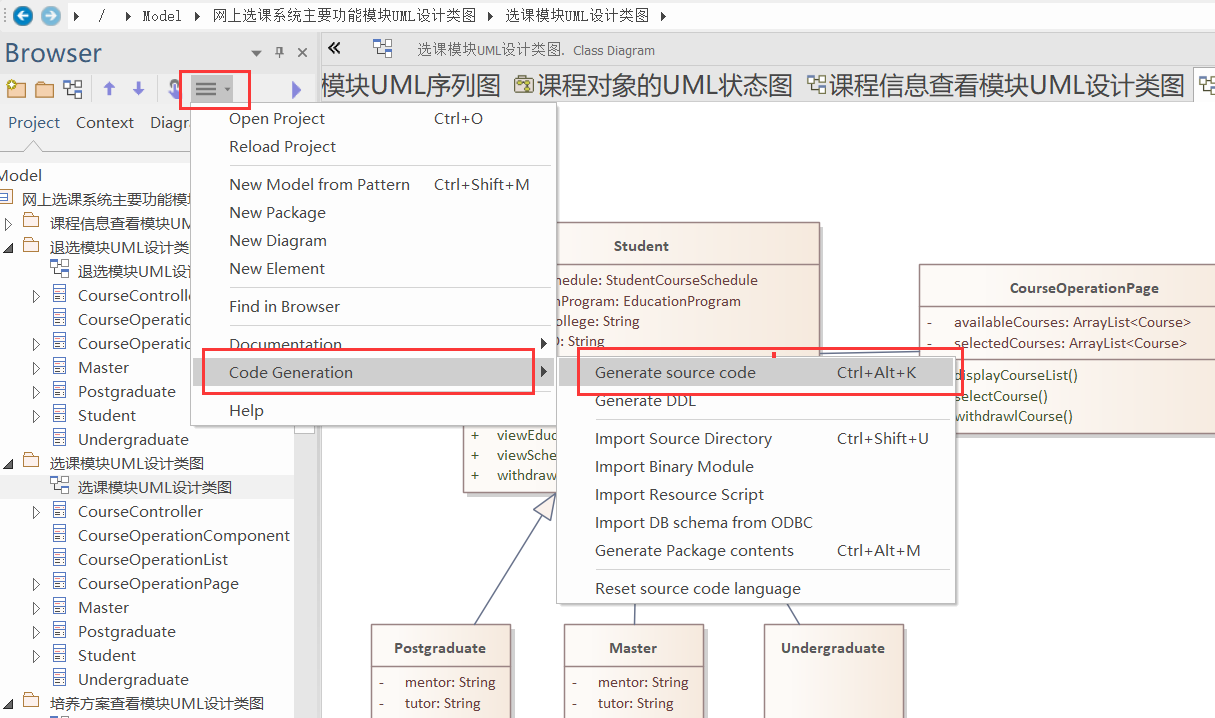

按下Crtl+Alt+K 快捷键或者如下图操作即可导出类图对应的代码。

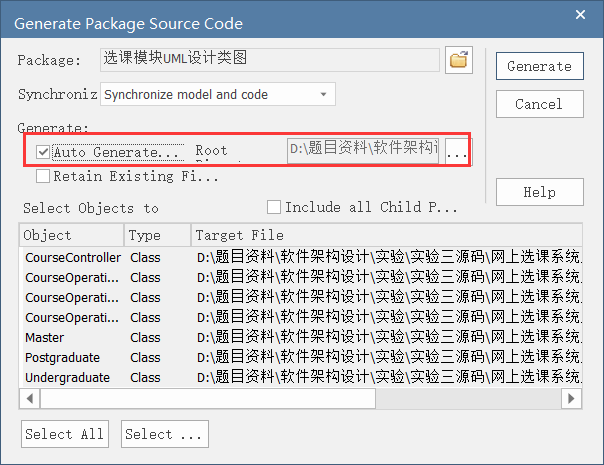

接下来在 Generate 一栏中选择目标文件，点击 Generate 即可导出对应的代码。

EA 代码生成类图

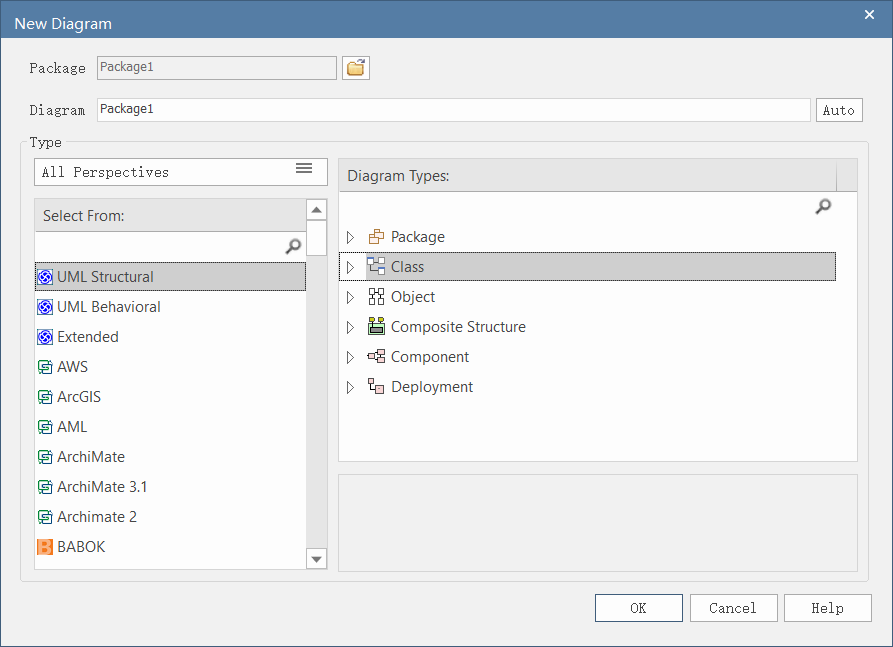

首先新建一个类图。

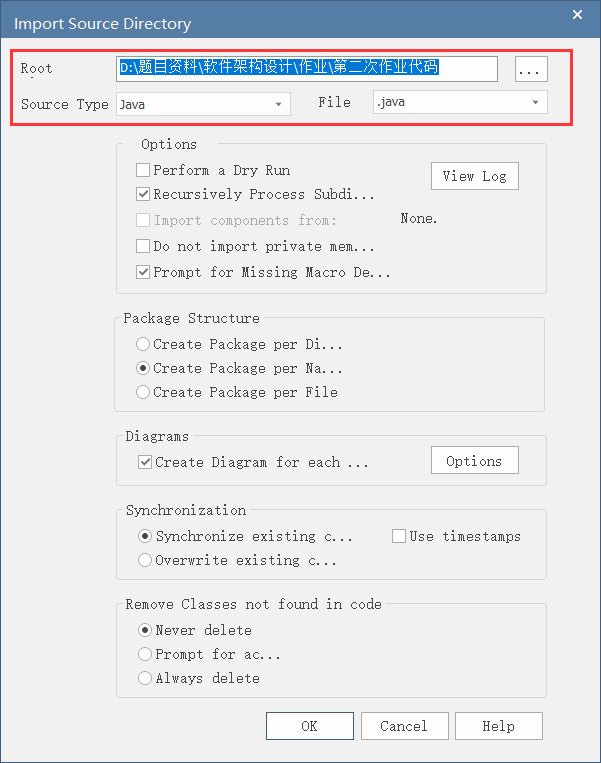

接下来在新建的类图中按下 Crtl+Shift+U 快捷键，选择对应的代码目录。

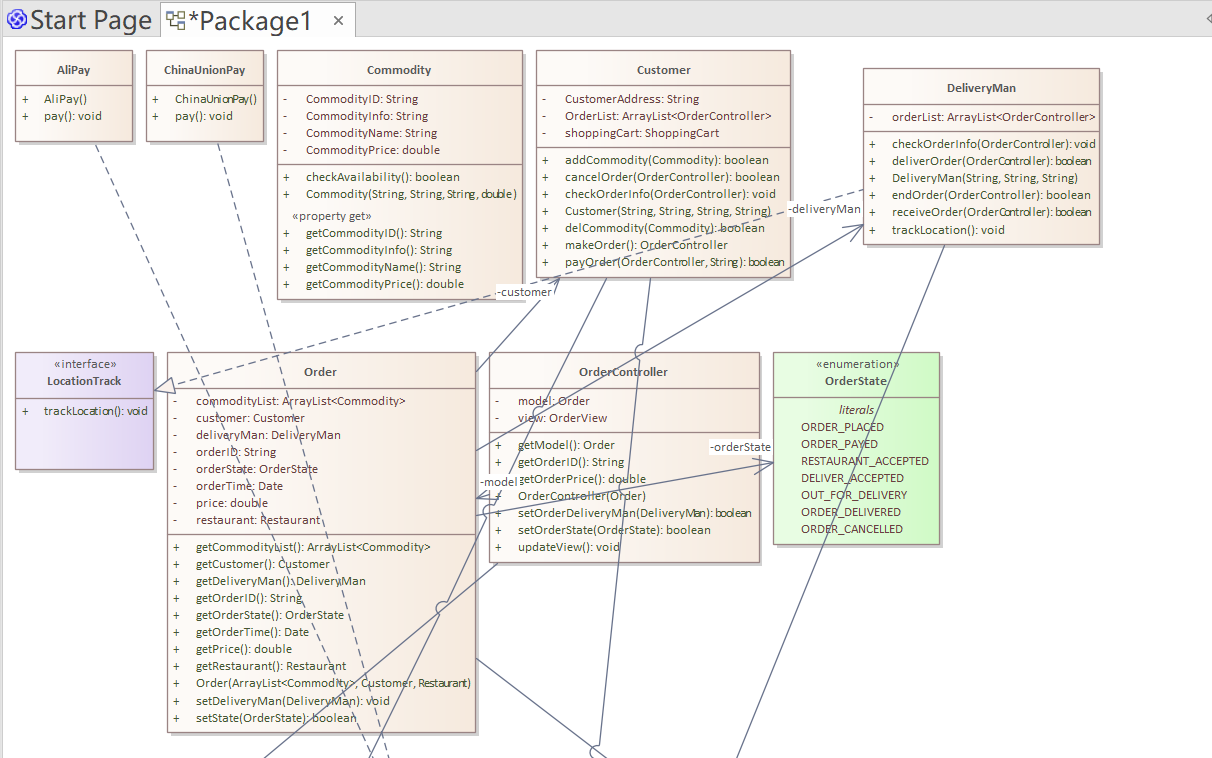

点击 OK 即可自动生成对应的类图啦！

EA 建模工具很方便的一点是，还会帮你生成类与类之间的关系，有些建模工具没有这个功能。
