【软件系统架构设计】电子科技大学2023秋期末考试真题（考后回忆版）

题型分布

分析题 10分
应用题 前4题各5分，后6题各10分
编程题 10分

分析题

给出一个项目的 PERT 图，找出关键路径、最短完成时间、可以延误的任务、不能延误的任务

应用题

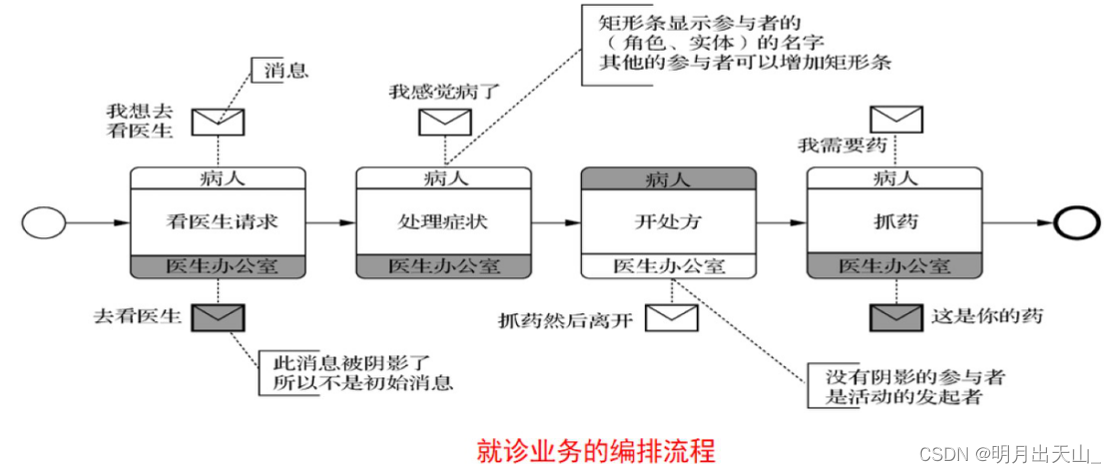

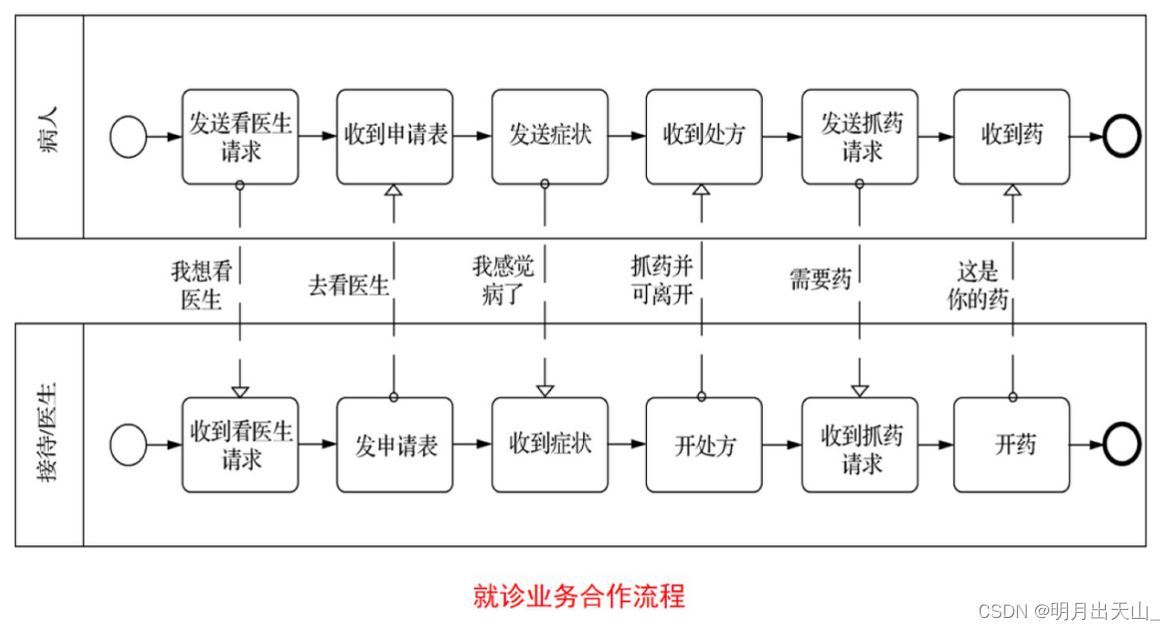

1. 给出就诊业务的合作流程图，绘制编排流程图

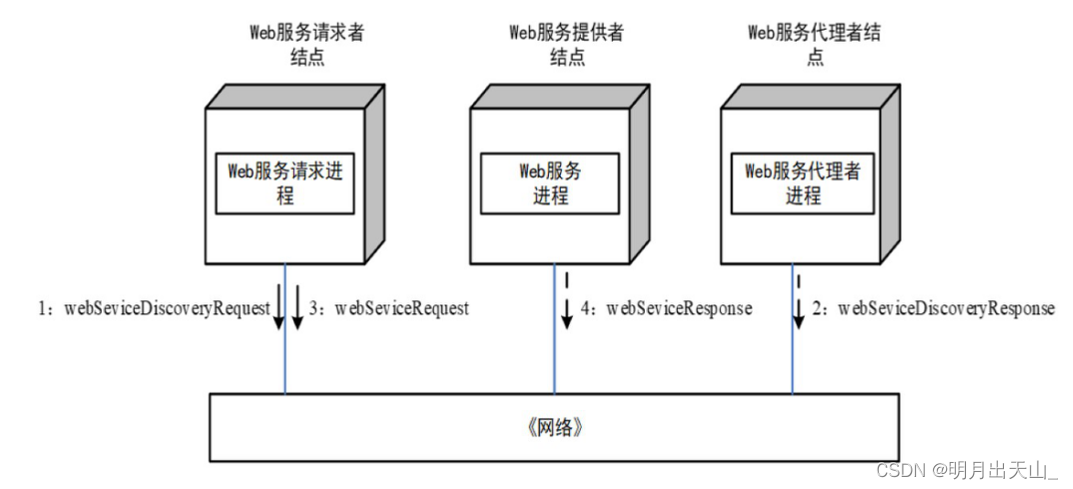

2. 考察服务注册、转发、发现通信模式，写出消息和架构模式名称

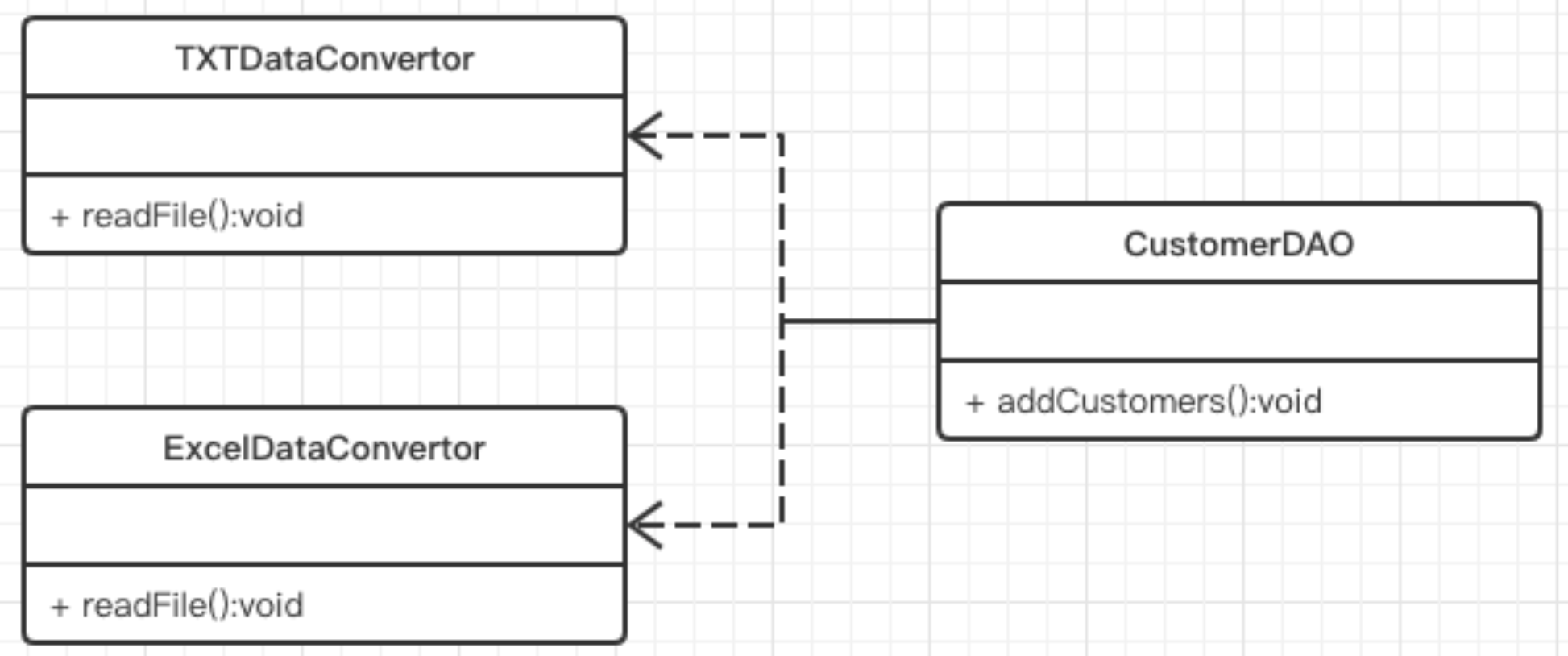

3. 客户数据访问功能模块为了实现将TXT 或 Excel文件中的客户信息输入到数据库中，需要进行数据格式转换。在客户数据访问类（CustomerDAO）中，将调用各外部数据源的转换类方法来实现格式转换，其模块设计类如下：

• 请给出改进后的设计类图。
• 说明改进后的类图满足哪些设计模式。

4. 分析web页面的页面布局和页面导航

5. 给描述画类图：栖息地、动物、食物、大雁、燕群、翅膀

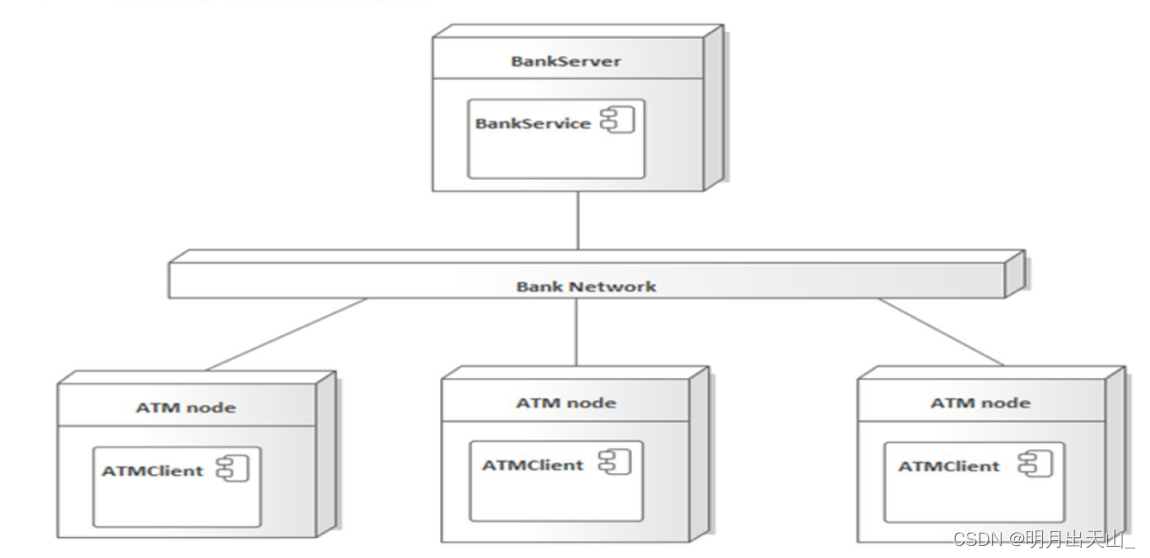

6. 绘制ATM机的部署图，给了相关描述和构件名称，和下面这个差不多

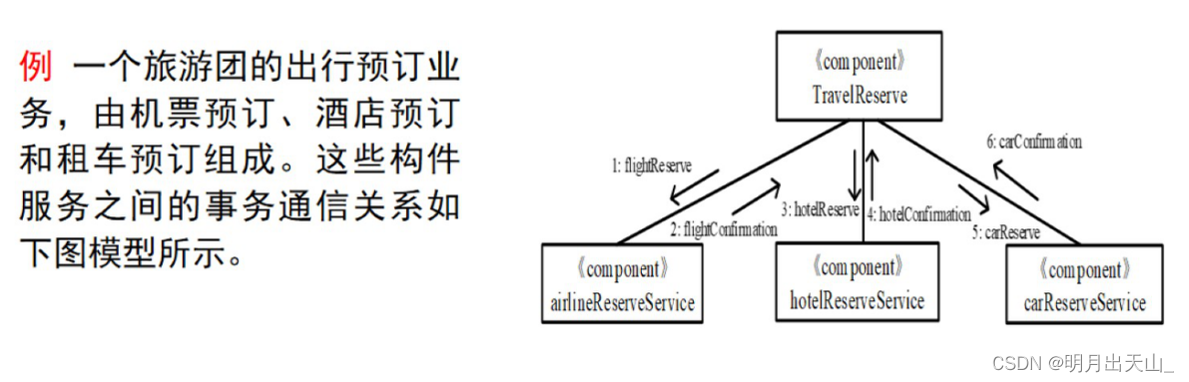

7. 绘制构件图，分析事务模式，具体描述如下

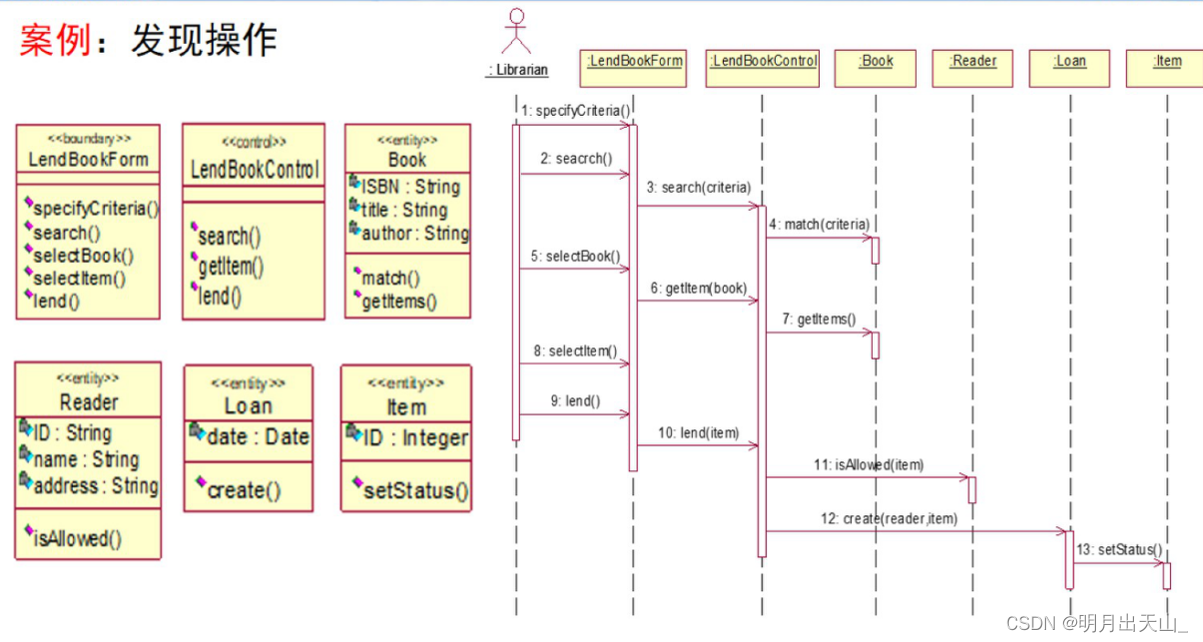

8. 给出图书借阅系统中借阅图书的顺序图，绘制分析类图


9. 绘制外卖点餐系统中订单的状态机图，至少5个状态

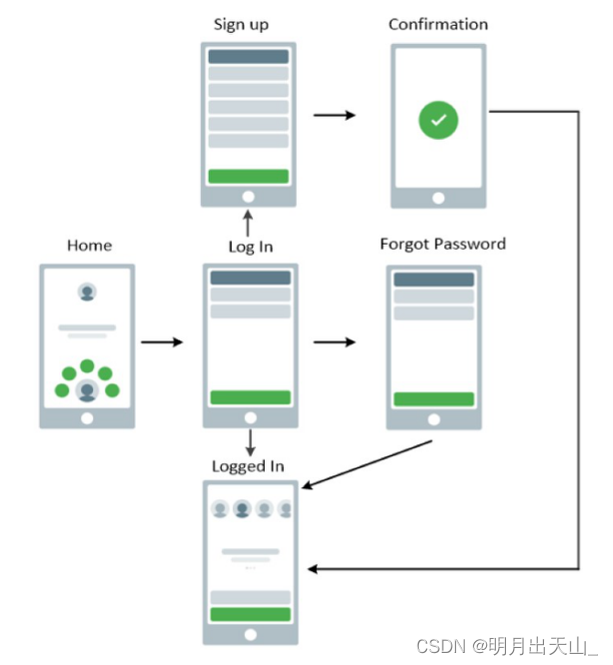

10. 移动APP登录的交互流程设计，至少6个页面，答案示例：

编程题

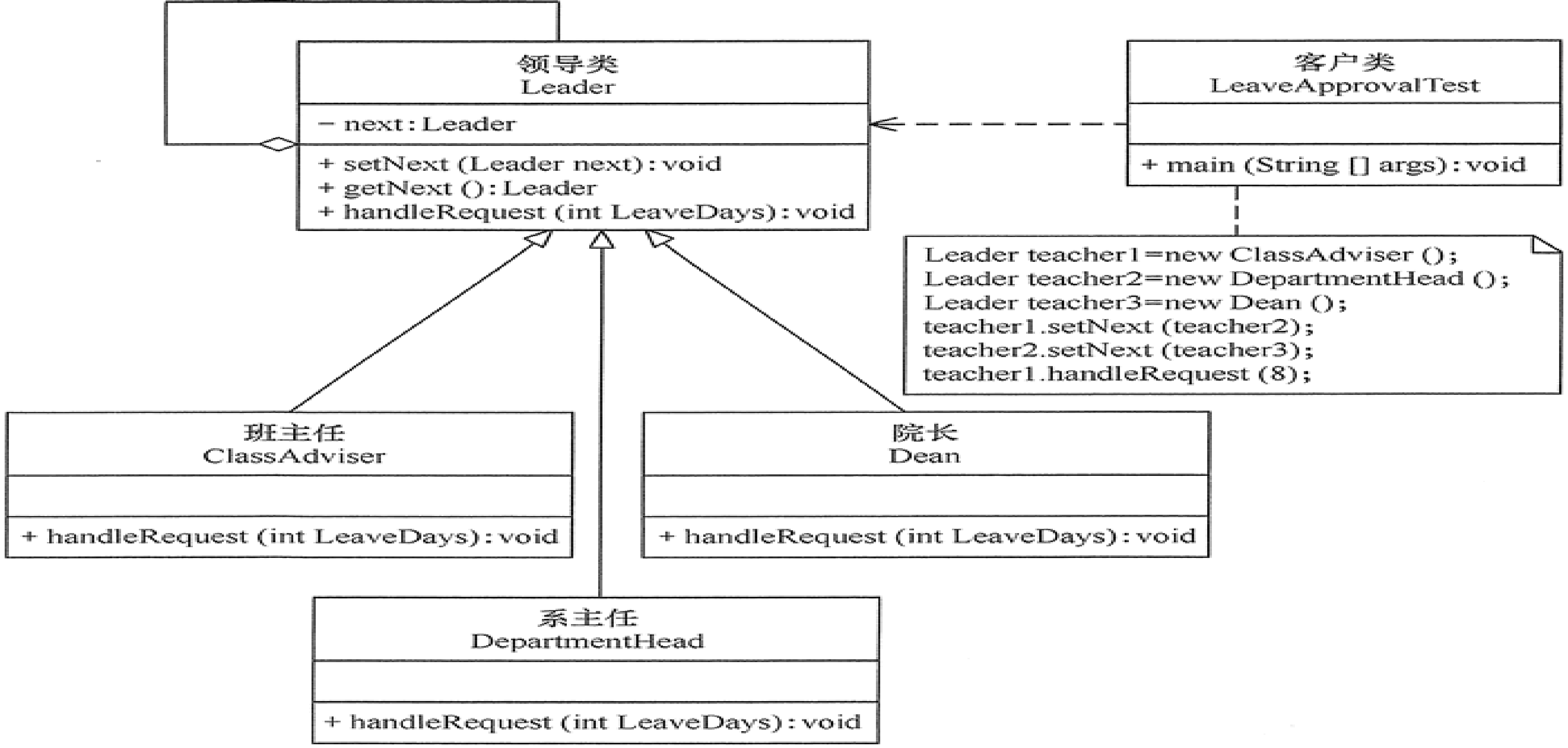

分析如下请假条审批模块功能类图应用了哪一种设计模式？如何编写Java程序。（请假天数0-2天班主任审批，3-7天系主任审批，7-10天院长审批，10天以上不通过）
