变压器设计安规认证--污染等级和过电压类别--爬电距离与电气间隙

污染等级和过电压类别直接关系到电气间隙和爬电距离的设计要求。

一、污染等级

变压器的“污染等级”（Pollution Degree）是国际电工委员会（IEC）标准（特别是IEC 60664-1《低压系统内设备的绝缘配合 第1部分：原理、要求和试验》）中定义的一个重要概念，用来描述设备绝缘材料周围微环境中预期的污染物（固体、液体或气体）的数量和性质。它直接关系到电气间隙和爬电距离的设计要求。

污染等级主要分为4级，具体含义如下：

1. 污染等级 1 (Pollution Degree 1)：

   • 含义： 环境无污染或仅有干燥的、非导电性污染。

   • 环境描述： 非常洁净的环境。污染物不会产生影响，或者即使有少量非导电性灰尘，在预期的工作条件下（如正常湿度）也不会变成导电性污染。例如：密封的洁净室、温湿度受控的电子设备外壳内部、某些高度保护的组件内部。

   • 对绝缘的影响： 对电气间隙和爬电距离的要求最低。

2. 污染等级 2 (Pollution Degree 2)：

   • 含义： 通常仅有非导电性污染，但偶然的凝露可能导致暂时的导电性。

   • 环境描述： 这是最常见的等级。存在非导电性灰尘，在正常情况下是安全的。然而，当设备停机或遇到温度变化导致凝露（空气中的水汽凝结）时，灰尘与水分结合可能暂时变成导电层。例如：大多数室内电气装置（住宅、办公室、实验室、一般工业控制柜内部）、变压器安装在有基本防护的配电室或箱体内。

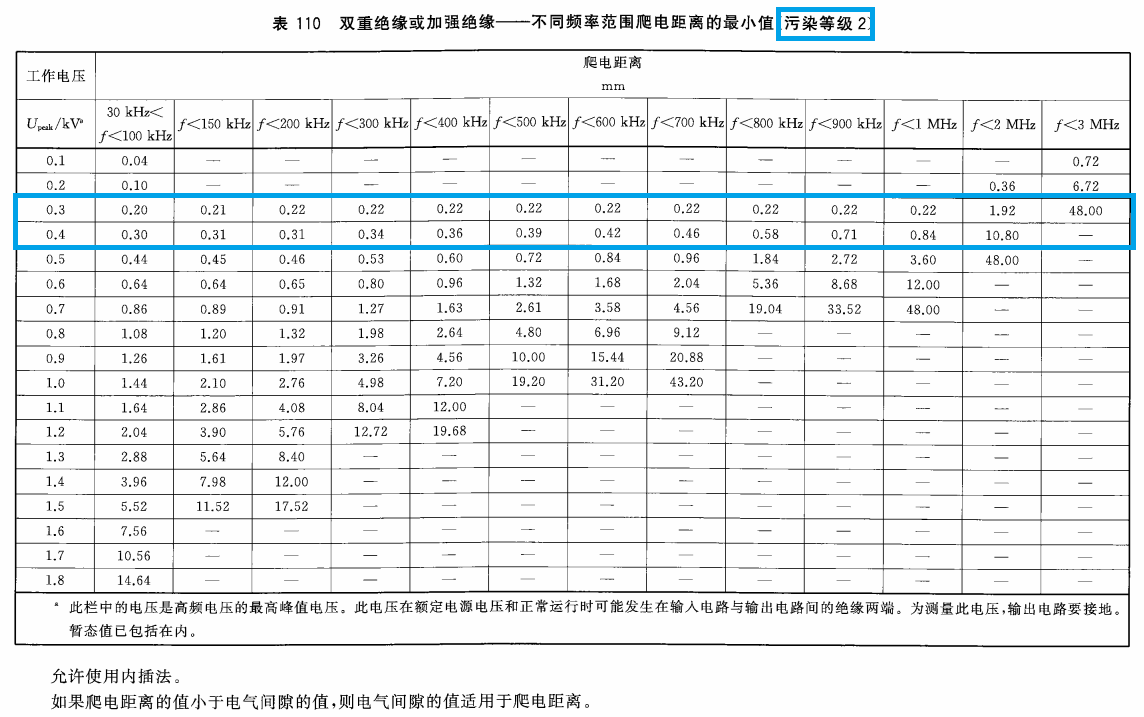

   • 对绝缘的影响： 对电气间隙和爬电距离的要求比PD1高，是许多标准工业设备的设计基准。

3. 污染等级 3 (Pollution Degree 3)：

   • 含义： 存在导电性污染，或者存在非导电性污染，但该污染在凝露作用下会变成导电性。

   • 环境描述： 比较恶劣的工业或商业环境。存在显著的导电性粉尘（如金属粉末、碳粉），或者存在大量非导电粉尘但环境非常潮湿，凝露频繁发生并容易使灰尘导电。例如：重工业厂房（铸造、研磨、造纸、水泥、纺织、食品加工等）、靠近海岸的盐雾环境、洗衣房、锅炉房、农业设施、某些户外但未充分防护的场所。

   • 对绝缘的影响： 对电气间隙和爬电距离的要求显著提高，需要更宽的间距和更长的爬电路径来防止漏电起痕和闪络。这是许多工业环境（包括大量变压器应用环境）需要考虑的等级。
