es8266引脚说明和使用建议

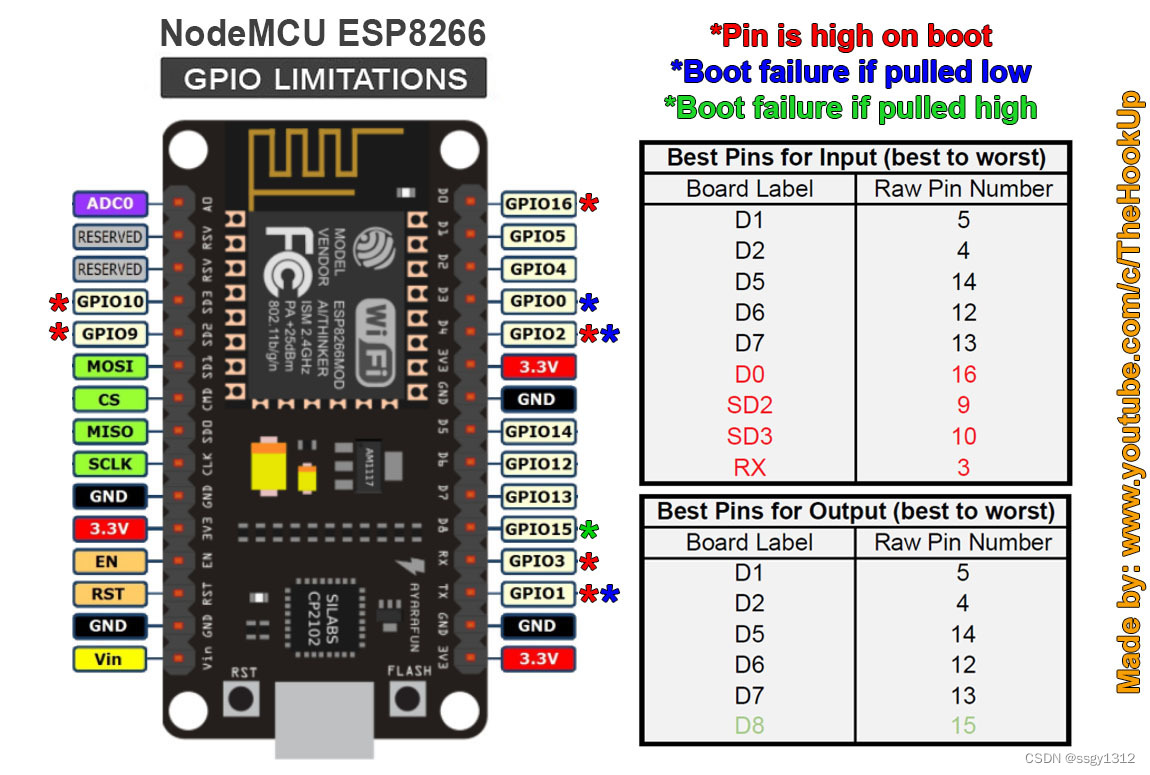

esp8266引脚定义
ESP8266 和 ESP8285 有 17 个 GPIO 引脚 （0-16），但有几个是保留的或有限制的。请勿使用任何保留引脚。如果这样做，可能会使程序崩溃。在 ESP8266 上，六个引脚 （GPIO 6 - 11） 用于连接闪存（通常紧挨着 ESP8 的小型 8266 脚芯片）。ESP8285 的闪存集成到芯片中，可释放 GPIO 9 和 10。

GPIO 1 和 3 用作硬件串行端口 （UART） 的 TX 和 RX，因此在大多数情况下，在发送/接收串行数据时不能将它们用作普通 I/O。如果启动时 GPIO 1、2 和 3 为低，则会导致启动失败 - 请小心使用。

esp8266引脚使用建议

启动模式引脚~

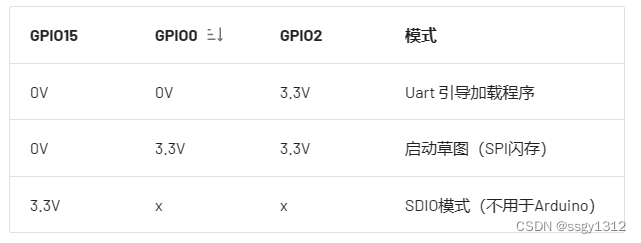

某些 I/O 引脚在启动期间具有特殊功能：它们选择 1 种启动模式中的 3 种：

注意：您不必在 GPIO2 中添加外部上拉电阻，内部上拉电阻在启动时启用。

我们必须确保通过添加外部电阻器来满足这些条件，或者您的电路板制造商已为您添加了这些电阻器。但是，这有一些含义：

GPIO15 始终被拉低，因此您不能使用内部上拉电阻。当使用GPIO15作为输入来读取开关或将其连接到具有集电极开路（或漏极开路）输出（如I²C）的器件时，必须牢记这一点。GPIO0 在正常操作期间被拉高，因此您不能将其用作 Hi-Z 输入。GPIO2 在启动时不能处于低电平，因此无法将交换机连接到它。内部上拉/下拉电阻 GPIO 0-15 都有一个内置的上拉电阻器，就像在 Arduino 中一样。GPIO16 具有内置下拉电阻器。
