外设模组

ESP8266（WIFI）

文章目录

前言

针对个人使用的不同外设，针对问题进行解决和记录。
主要是帮助自己回忆。
在这里插入图片描述

一、ESP8266简介

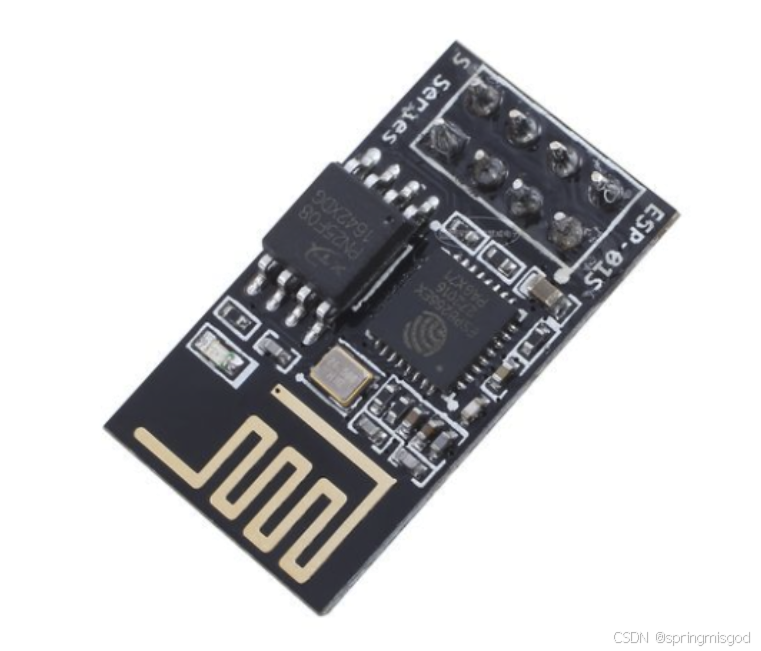

ESP8266 是一款由中国乐鑫科技推出的低成本、低功耗的Wi-Fi模块。它基于Tensilica的L106微处理器，并且内置Wi-Fi功能，适用于物联网（IoT）设备开发。ESP8266 可以通过串口AT指令集进行控制，支持与各种硬件平台（如STM32、Arduino等）通信。

ESP8266支持多种工作模式，包括：

  • STA模式：作为Wi-Fi客户端连接到无线局域网（WIFI）。
  • AP模式：作为Wi-Fi接入点，为其他设备提供无线网络。
  • STA+AP模式：同时作为Wi-Fi客户端和接入点工作。

ESP8266具备强大的功能，常见的通信协议有HTTP、TCP/IP、MQTT等，其中MQTT协议广泛使用。

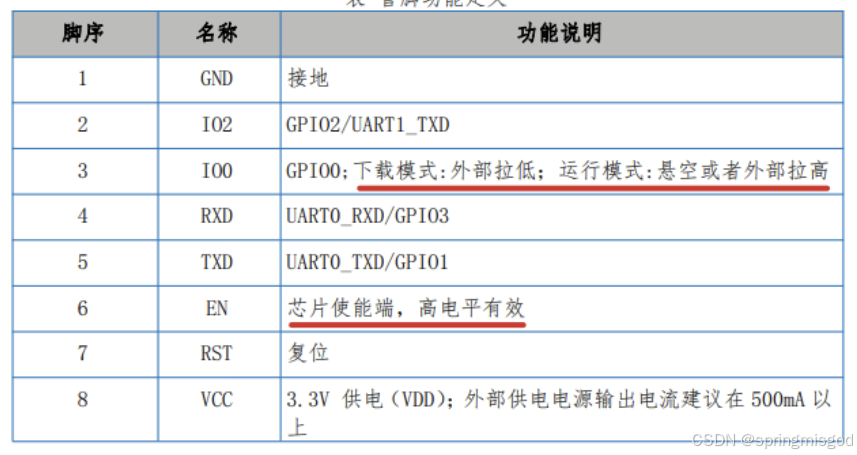

引脚说明，如图
在这里插入图片描述
在这里插入图片描述

二、驱动方案

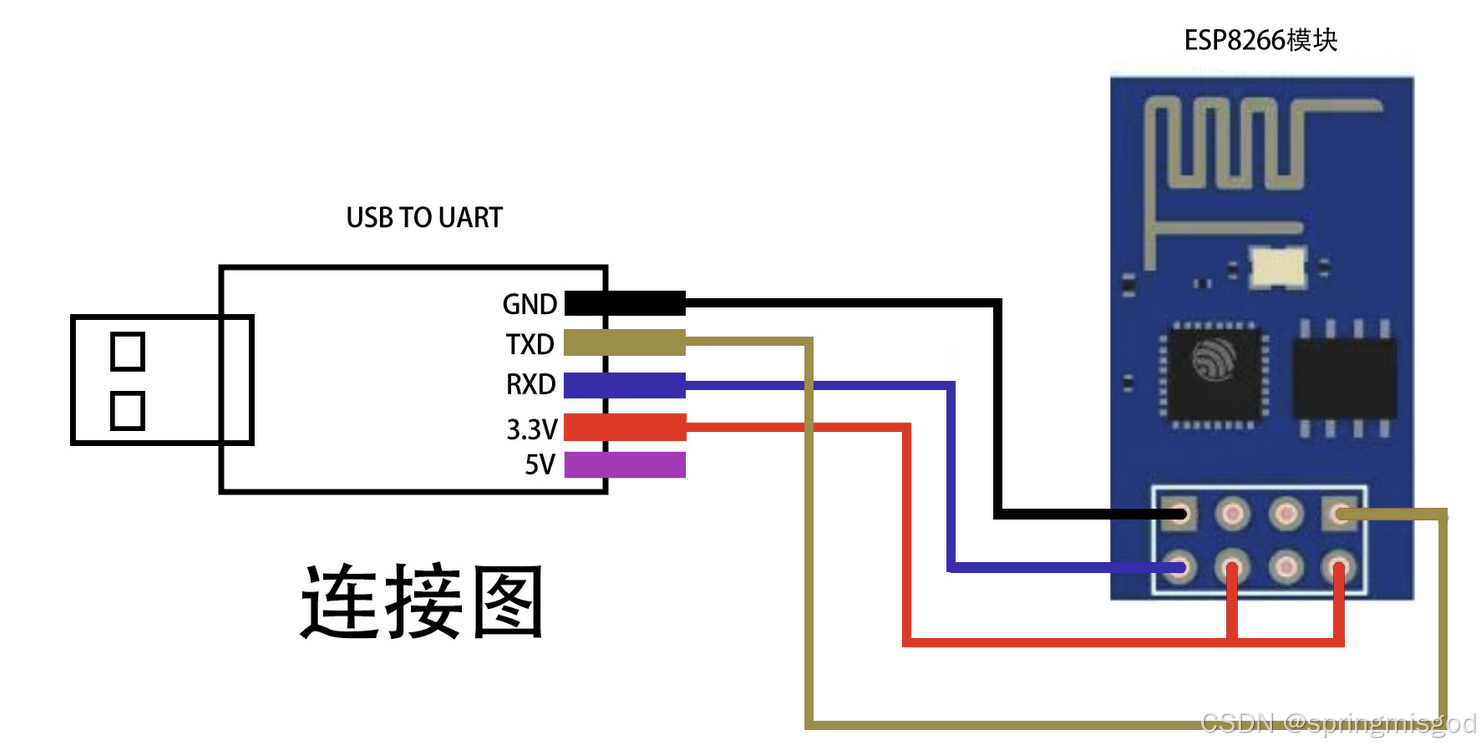

首先可以使用USB转TTL下载器，对WIFI模块进行接线测试

在这里插入图片描述注意EN端口要拉高
ESP8266的RXD（数据的接收端）需要连接USB转TTL模块的TXD
TXD（数据的发送端）需要连接USB转TTL模块的RXD

三、AP模式

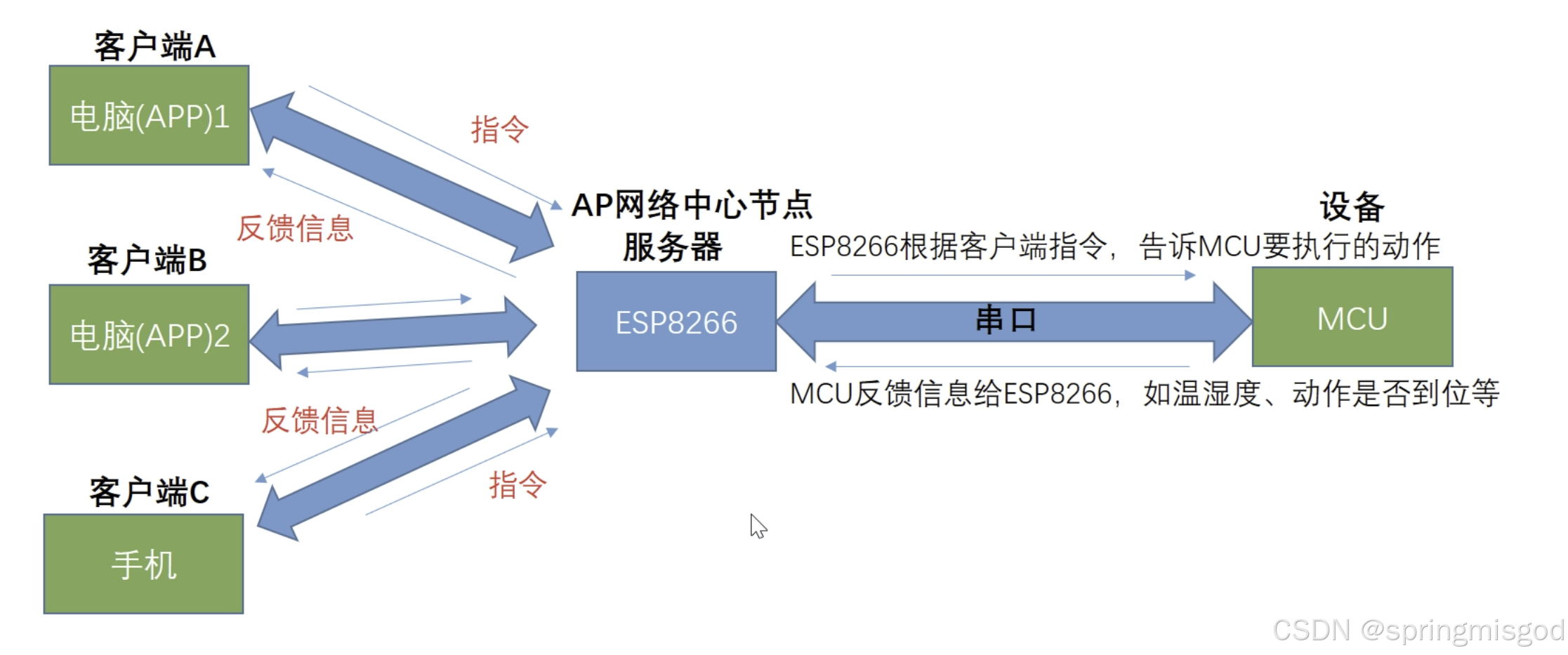

AP模式: Access Point，提供无线接入服务，也就是网络的创建者，允许其它无线设备接入，提供数据访问，一般的无线路由/网桥工作在该模式下，同时AP和AP之间允许相互连接。
在这里插入图片描述

配置流程

1-指令： AT

这个指令用于测试ESP8266块是否正常工作。发送此指令后，模块应该回复"0K\r\n”
在这里插入图片描述

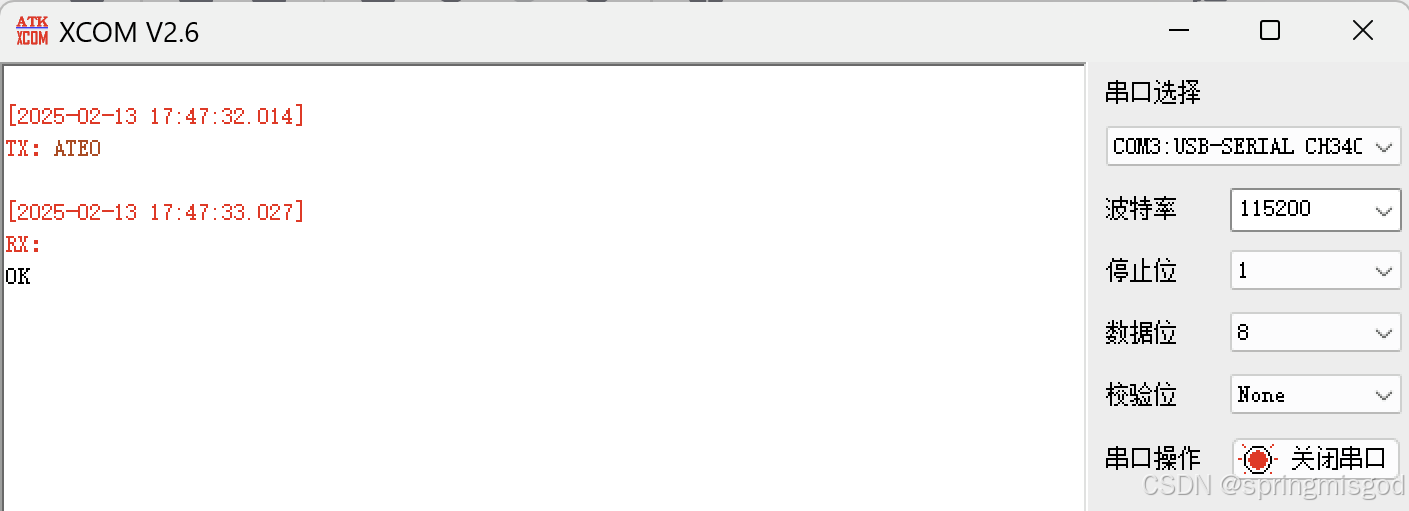

2-指令： ATE0

这个指令用于关闭回显功能。当回显功能关闭时，模块不会将接收到的指令发送回串口。回复“OK\r\n”表示指今执行成功

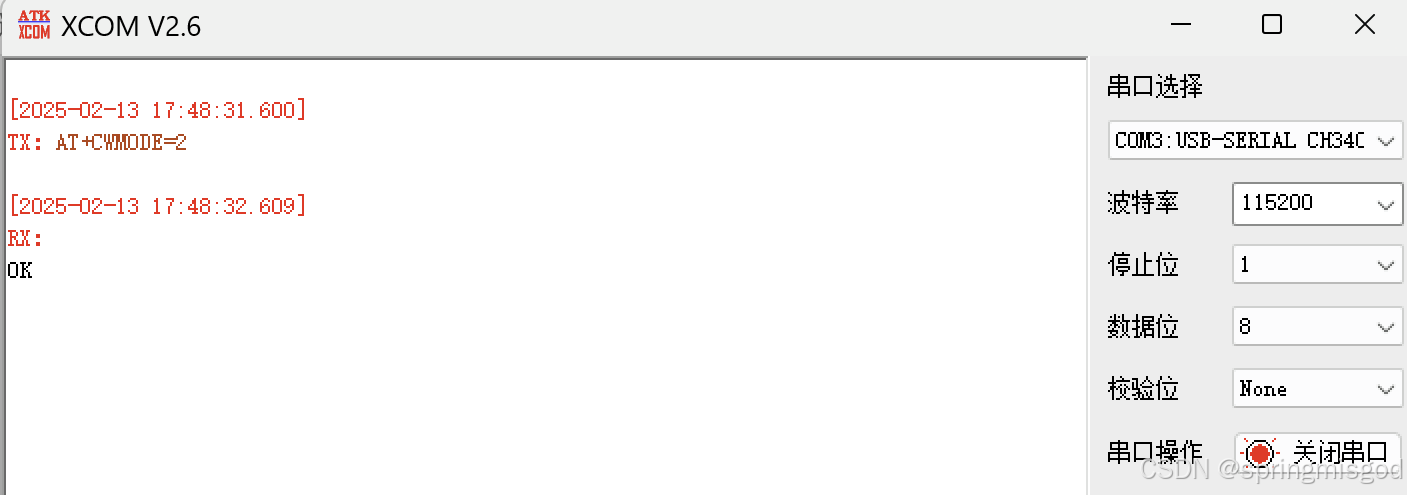

在这里插入图片描述 3-指令： AT+CWMODE=2

这个指令设置ESP8266模块为AP(访问点)模式.回复"0K\r\n”表示指令执行成功.
在这里插入图片描述 4-指令： AT+RST

这个指令用于重启ESP8266模块。模块将重新启动并返回"ready\r\n”表示准备就绪
在这里插入图片描述

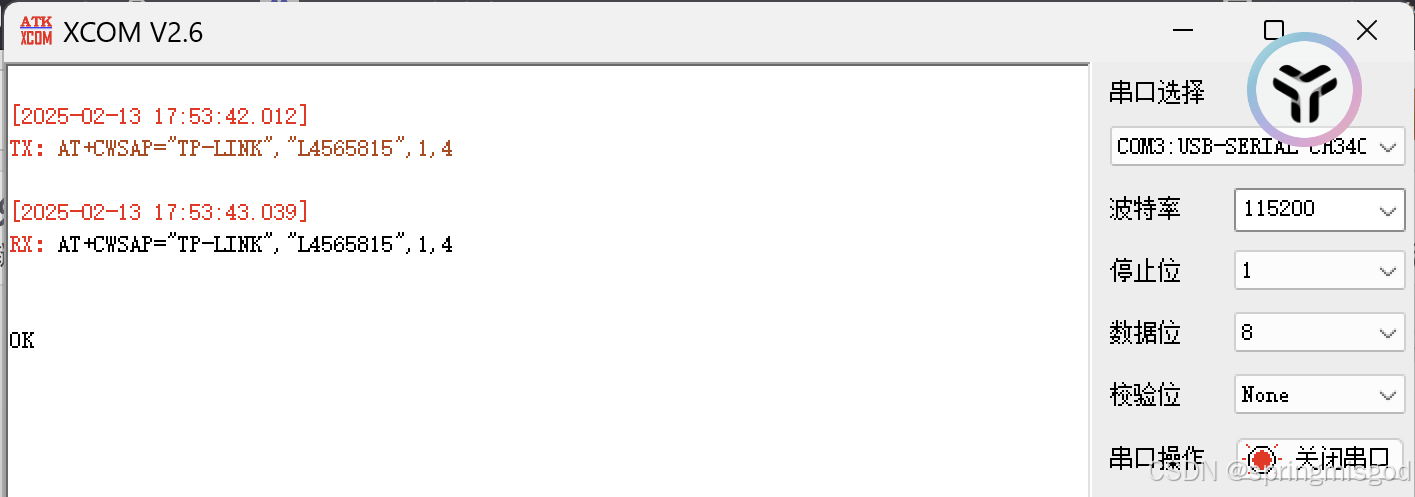

5-指令： AT+CWSAP="TP-LINK","L4565815",1,4

这个指令用于设置当前AP的SSID:TP-LINK，密码:L4565815
参数1表示加密方式为WPA2-PSK;参数4表示通道号
回复“0K\r\n”表示指令执行成功.

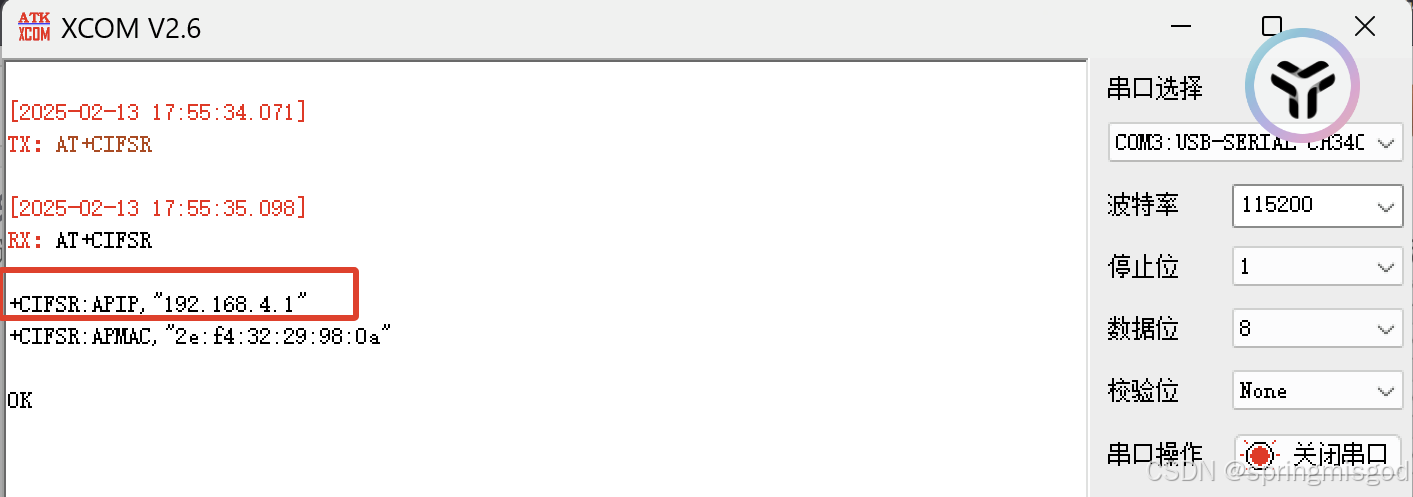

在这里插入图片描述 6-指令： AT+CIFSR

这个指令用于查看模块的ip地址，默认都是192.168.4.1
后续可以通过此IP进行连接

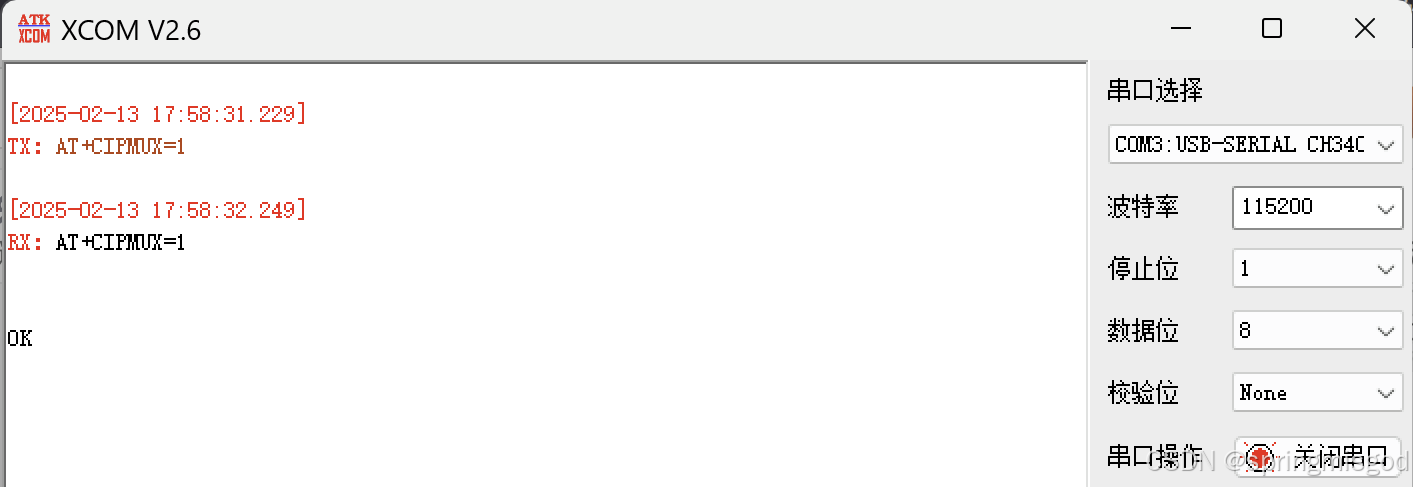

在这里插入图片描述 7-指令： AT+CIPMUX=1

这个指今用于启用多连接模式，回复"0K\r\n”表示指令执行成功。
多路连接模式，最多5个

（此时，在电脑/手机端可以发现一个由该模块生成的SSID叫ESP8266的热点）

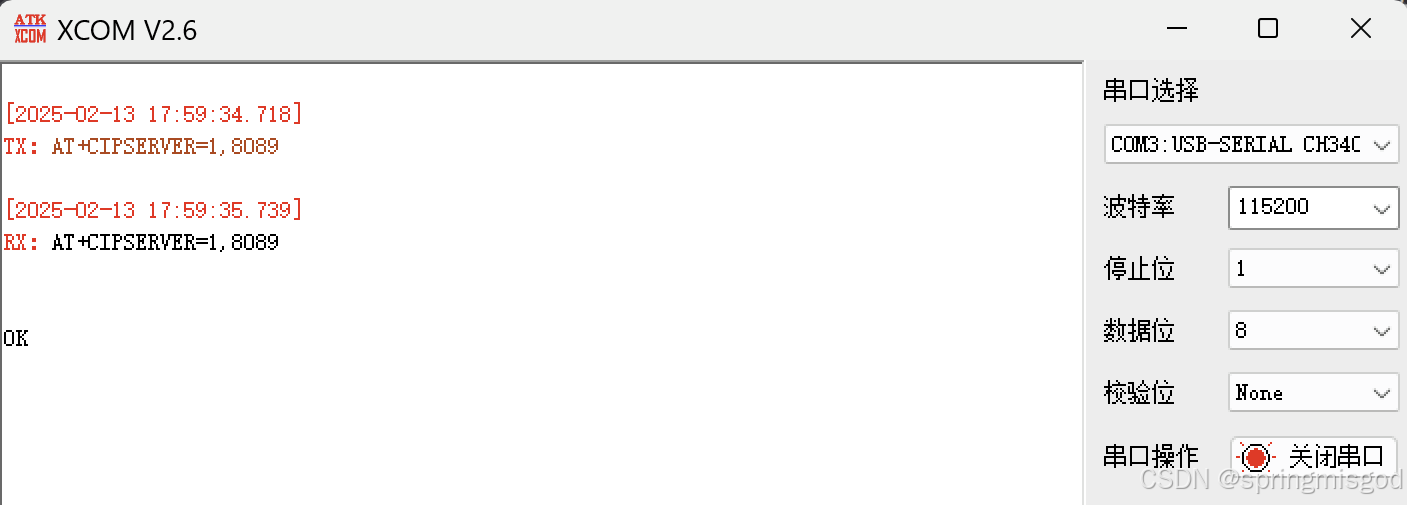

在这里插入图片描述 8-指令： AT+CIPSERVER=1,8089

这个指令用于启动TCP服务服务器，监听端口号8089，回复"0K\r\n”表示指令执行成功.

在这里插入图片描述

测试

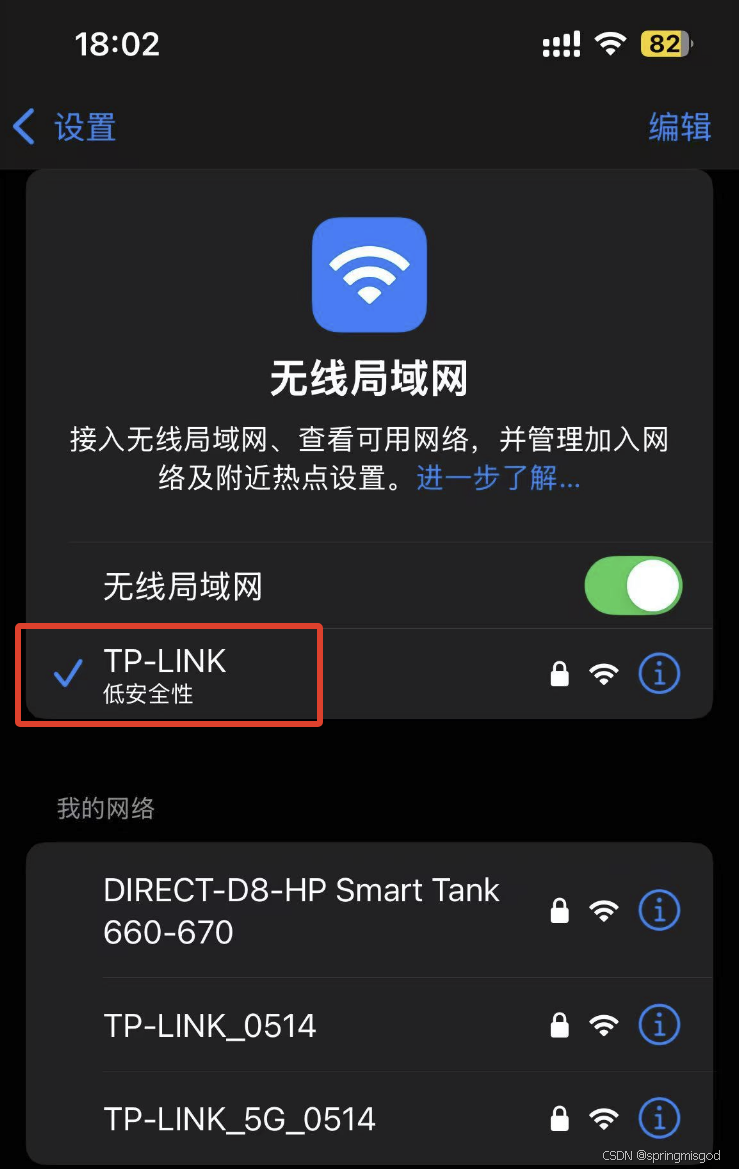

1- 手机连接“TP-LINK”热点
在这里插入图片描述

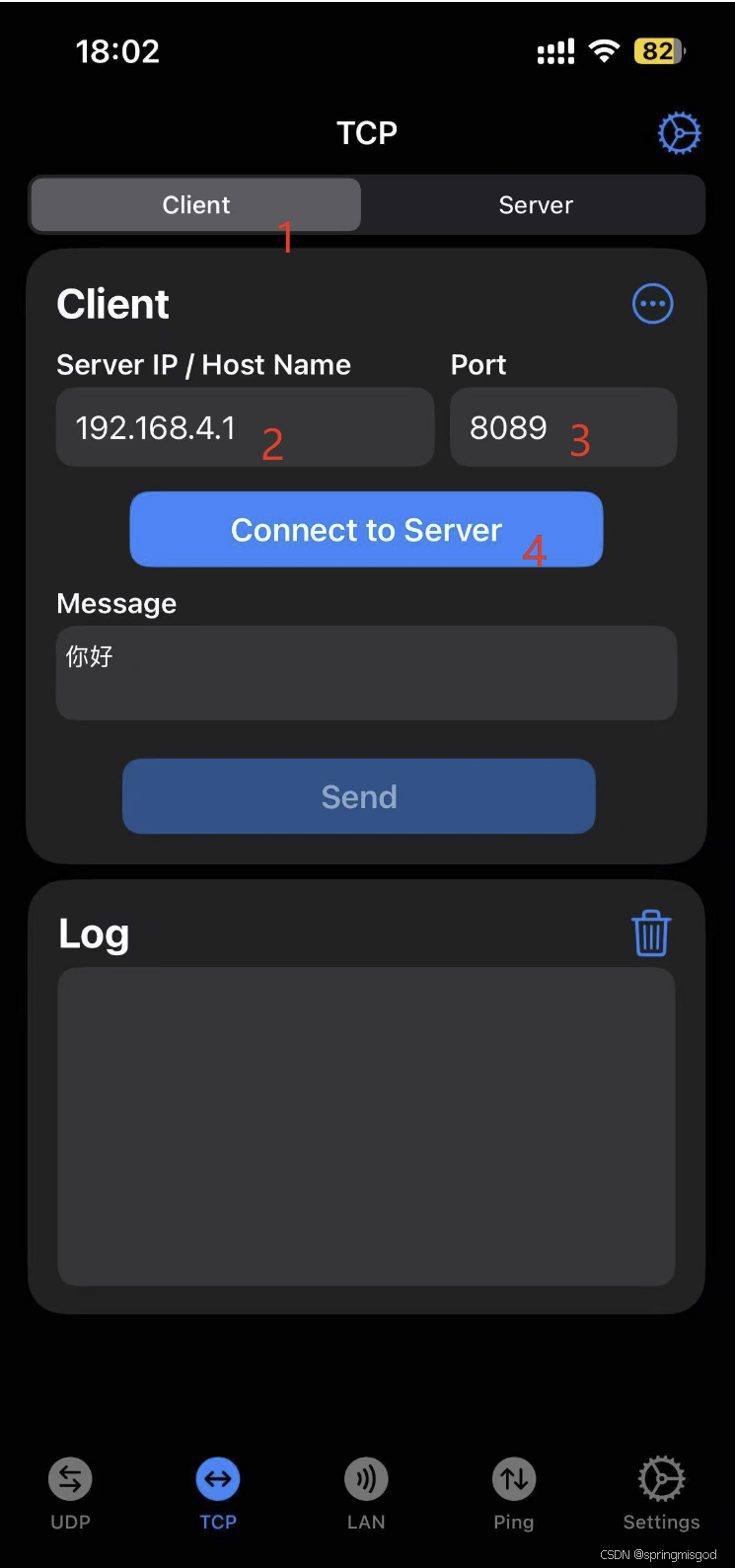

2-打开手机端网络调试软件，以客户端形式连接ESP8266的热点
IP地址：192.168.4.1
端口号：8089

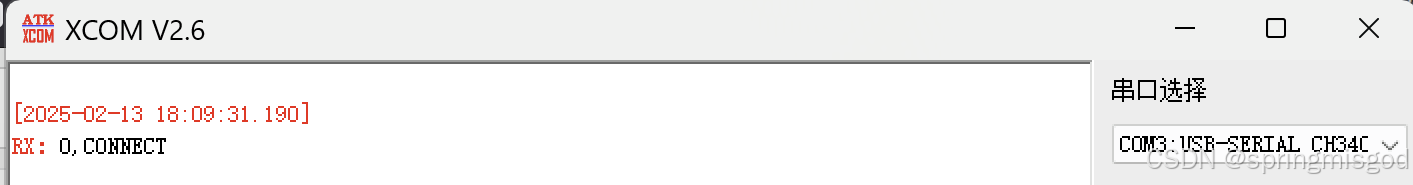

在这里插入图片描述3-串口助手显示设备连接，设备号0
在这里插入图片描述

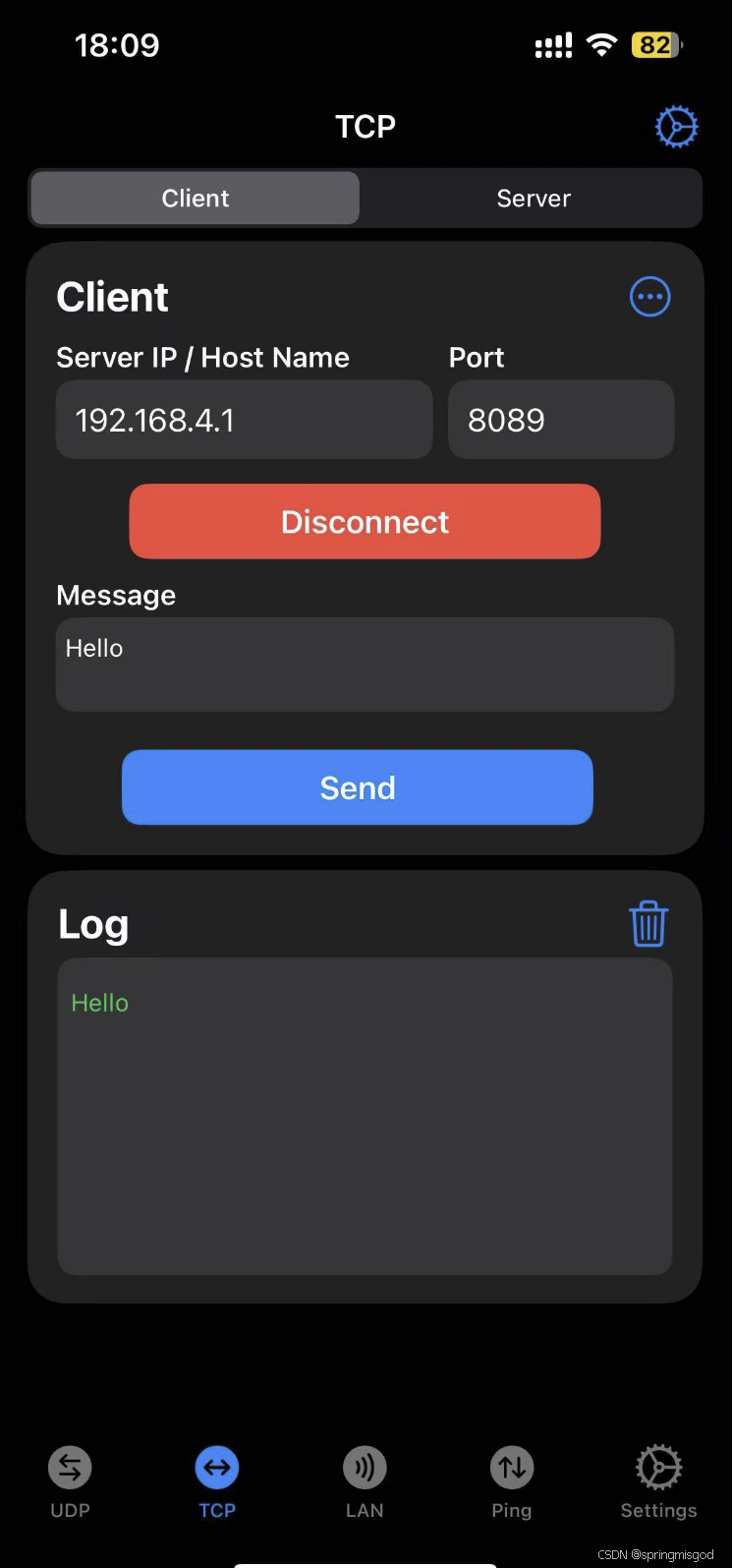

4-手机发送数据给ESP8266
在这里插入图片描述

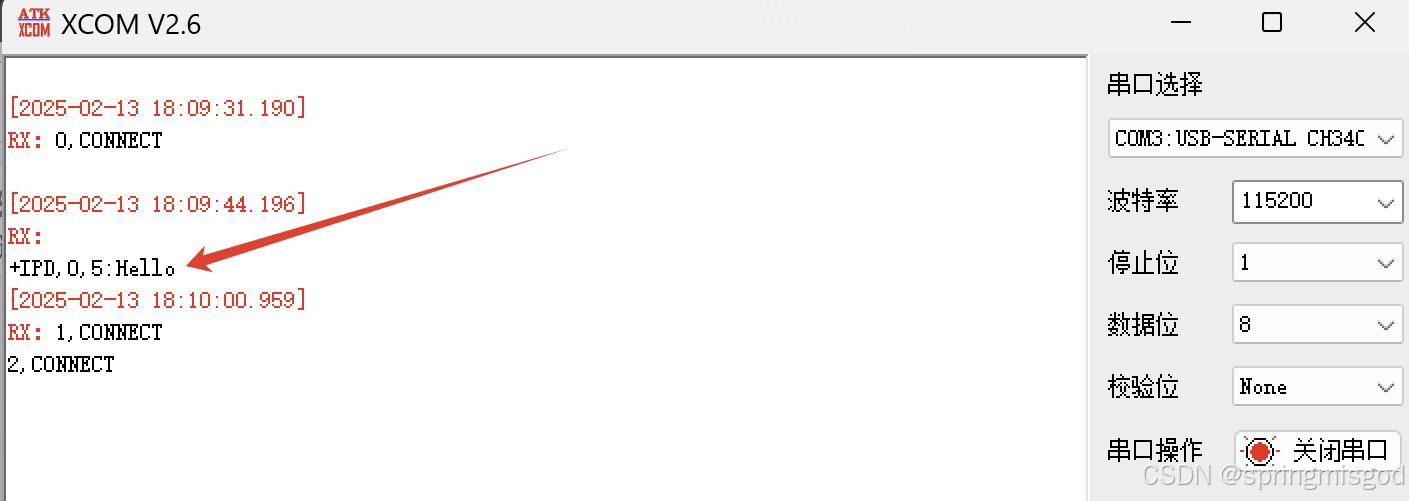

4-串口助手显示收到的数据
从设备0，收到5字符：Hello
在这里插入图片描述

四、STA模式

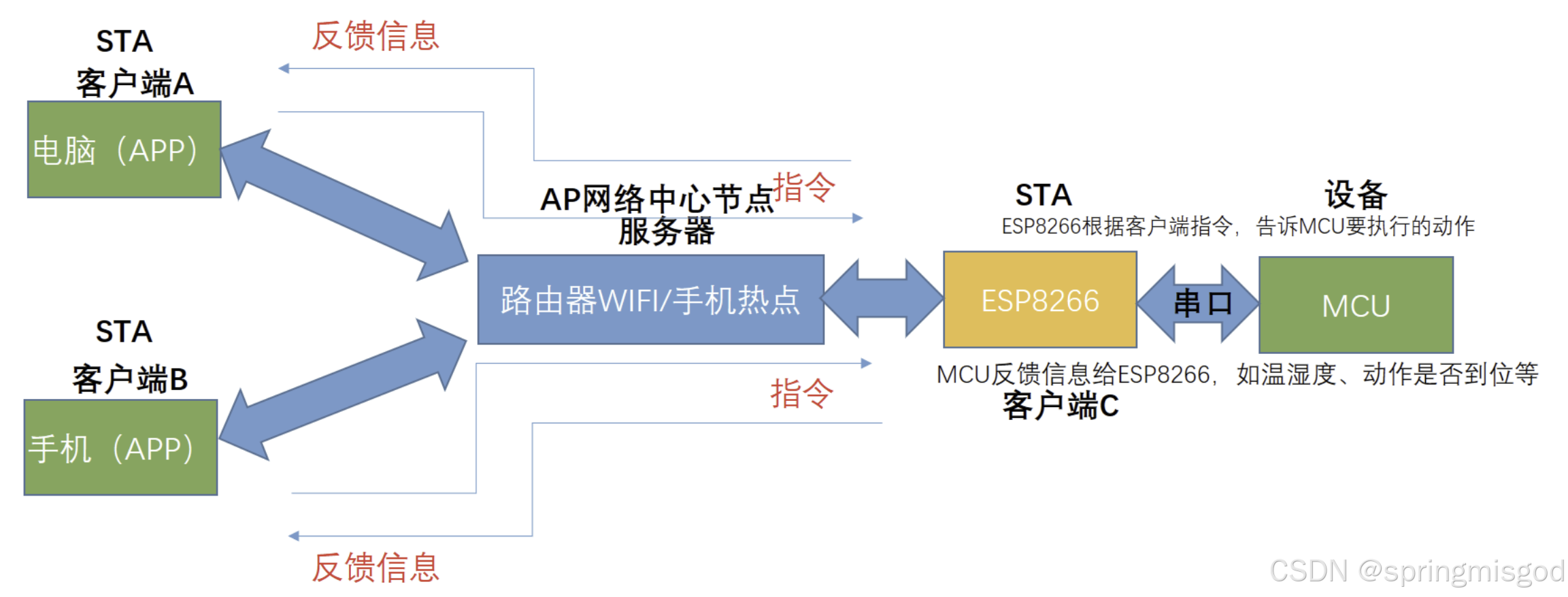

STA模式: 即站点station模式，是指设备作为无线网络中的一个客户端节点。每一个连接到无线网络中的终端（如笔记本电脑、PDA及其他可以联网的用户设备）都可称为一个站点
在这里插入图片描述

配置流程

1-指令： AT

这个指令用于测试ESP8266块是否正常工作。发送此指令后，模块应该回复"0K\r\n”
在这里插入图片描述

2-指令： ATE0

这个指令用于关闭回显功能。当回显功能关闭时，模块不会将接收到的指令发送回串口。回复“OK\r\n”表示指今执行成功
在这里插入图片描述 3-指令： AT+CWMODE=1

这个指令设置ESP8266模块为STA(站点)模式.回复"0K\r\n”表示指令执行成功.

在这里插入图片描述

4-指令： AT+RST

这个指令用于重启ESP8266模块。模块将重新启动并返回"ready\r\n”表示准备就绪
在这里插入图片描述

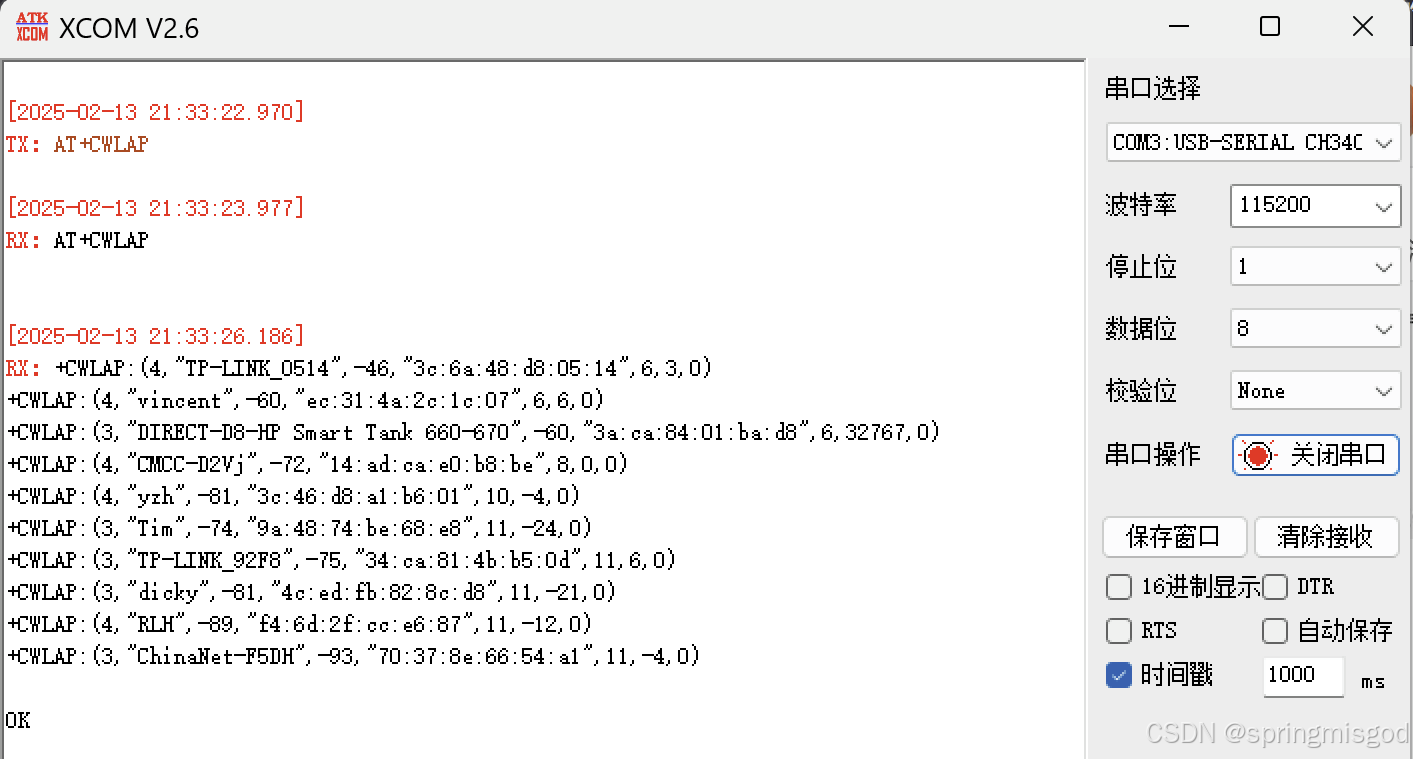

5-指令： AT+CWLAP

这个指令用于查询附近是否有可用无线网络。模块返回一个列表，包含可用网络消息
在这里插入图片描述

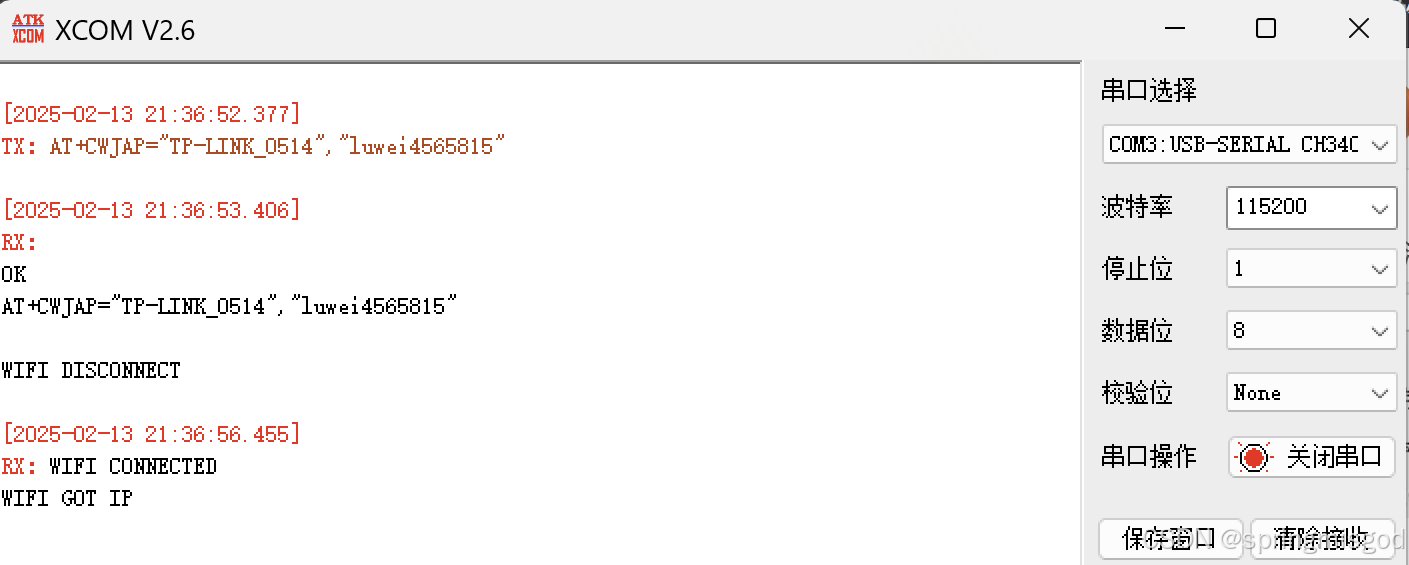

6-指令：AT+CWJAP="TP-LINK_0514","luwei4565815"

这个指令用于设置当前要加入的无线网络的SSID(无线网络名称)、密码
回复“WIFI CONNECTED\r\n”表示指令执行成功
在这里插入图片描述

建立 TCP 连接，并且收发数据

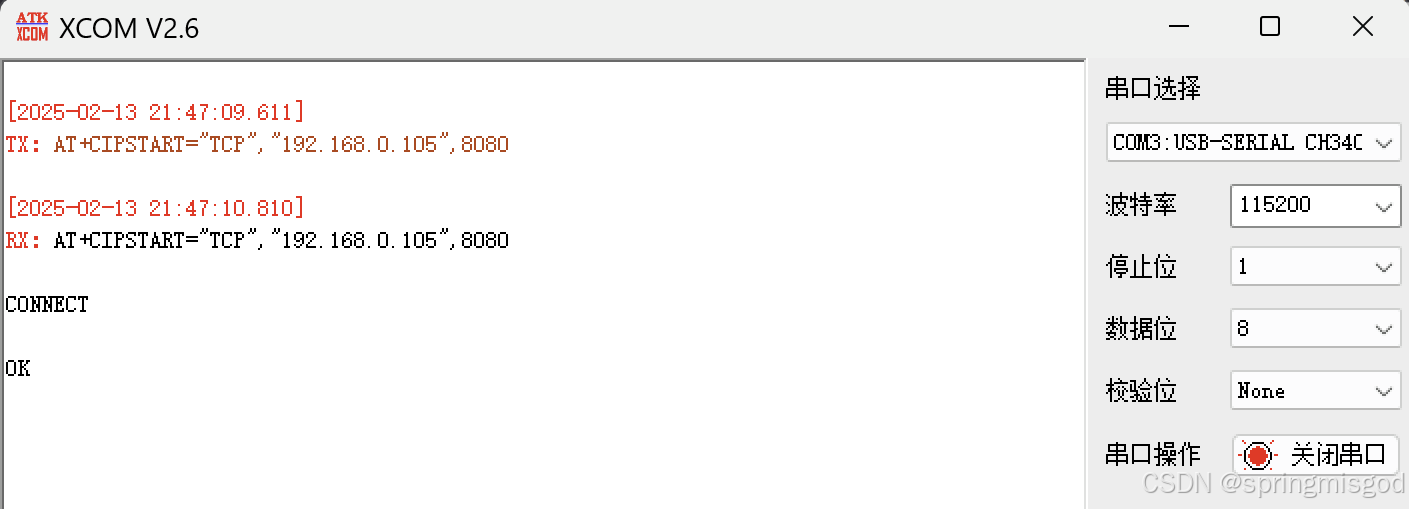

7-指令：AT+CIPSTART="TCP","192.168.0.105",8080
查询PC机的IP地址，建立TCP连接
这个指令用于建立和TCP服务器的连接，IP地址：192.168.0.105 端口号端口号8080，回复"0K\r\n”表示指令执行成功.
在这里插入图片描述

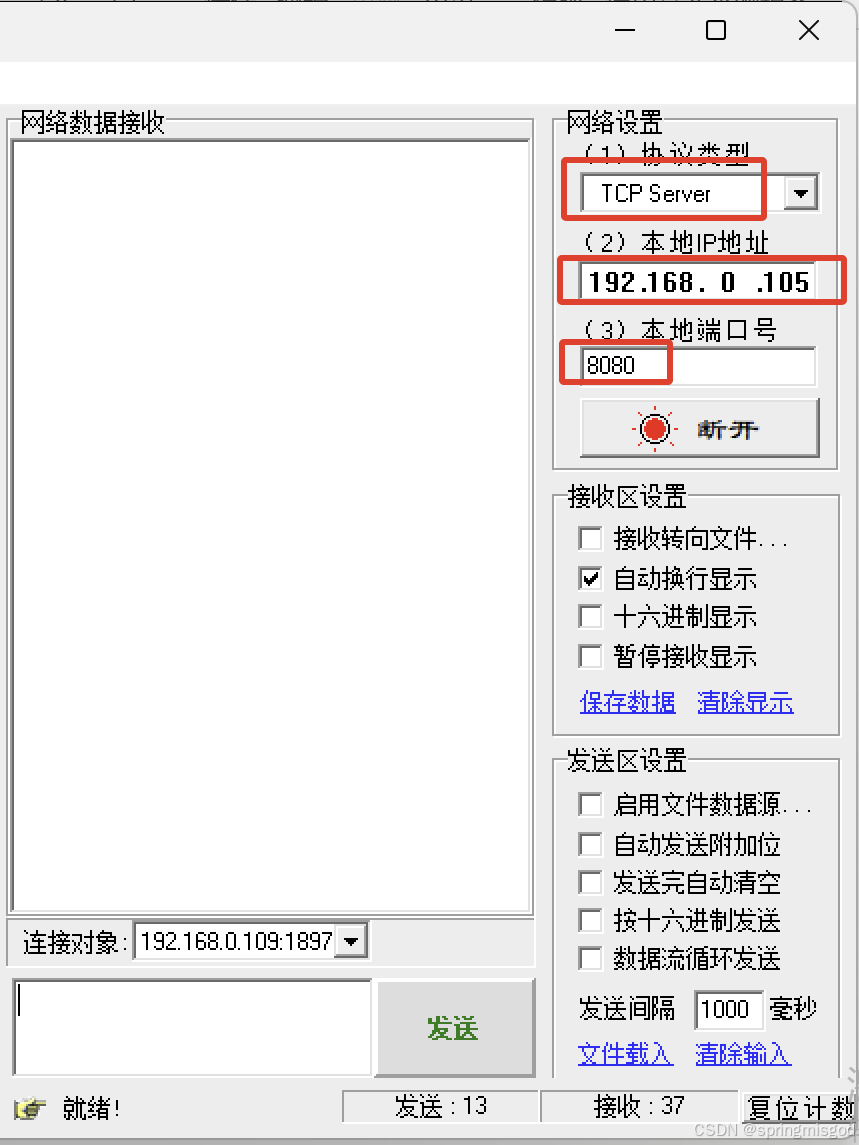

使用PC端网络助手，创建 TCP 服务器
在这里插入图片描述

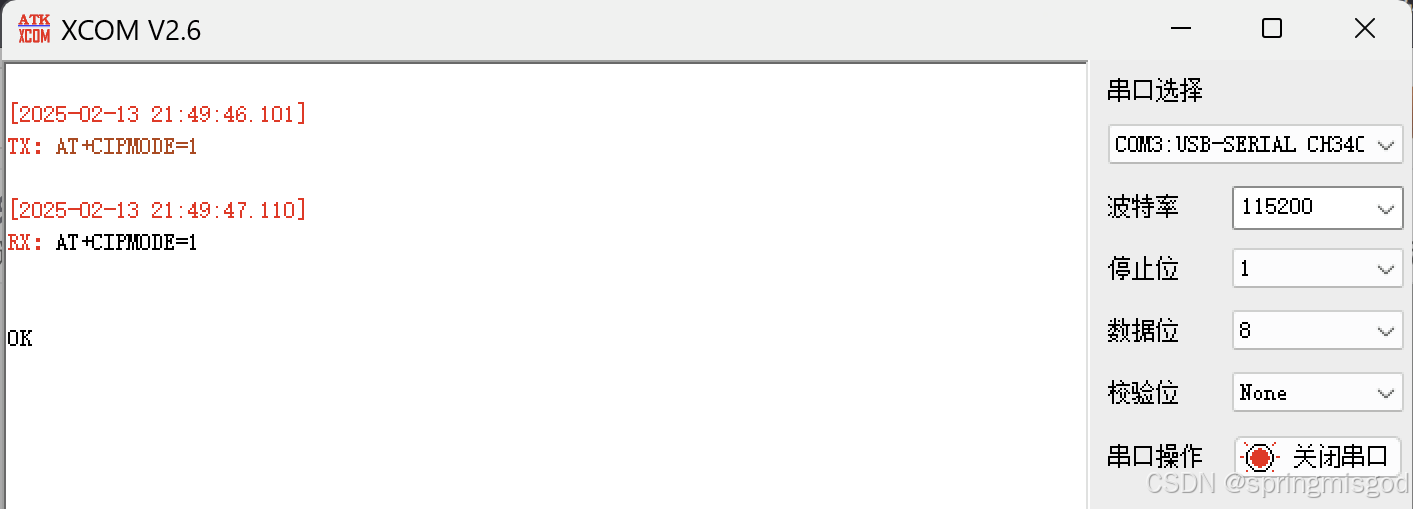

8-指令：AT+CIPMODE=1
这个指今用于设置传输模式为透传模式，回复"0K\r\n”表示指令执行成功.
在这里插入图片描述

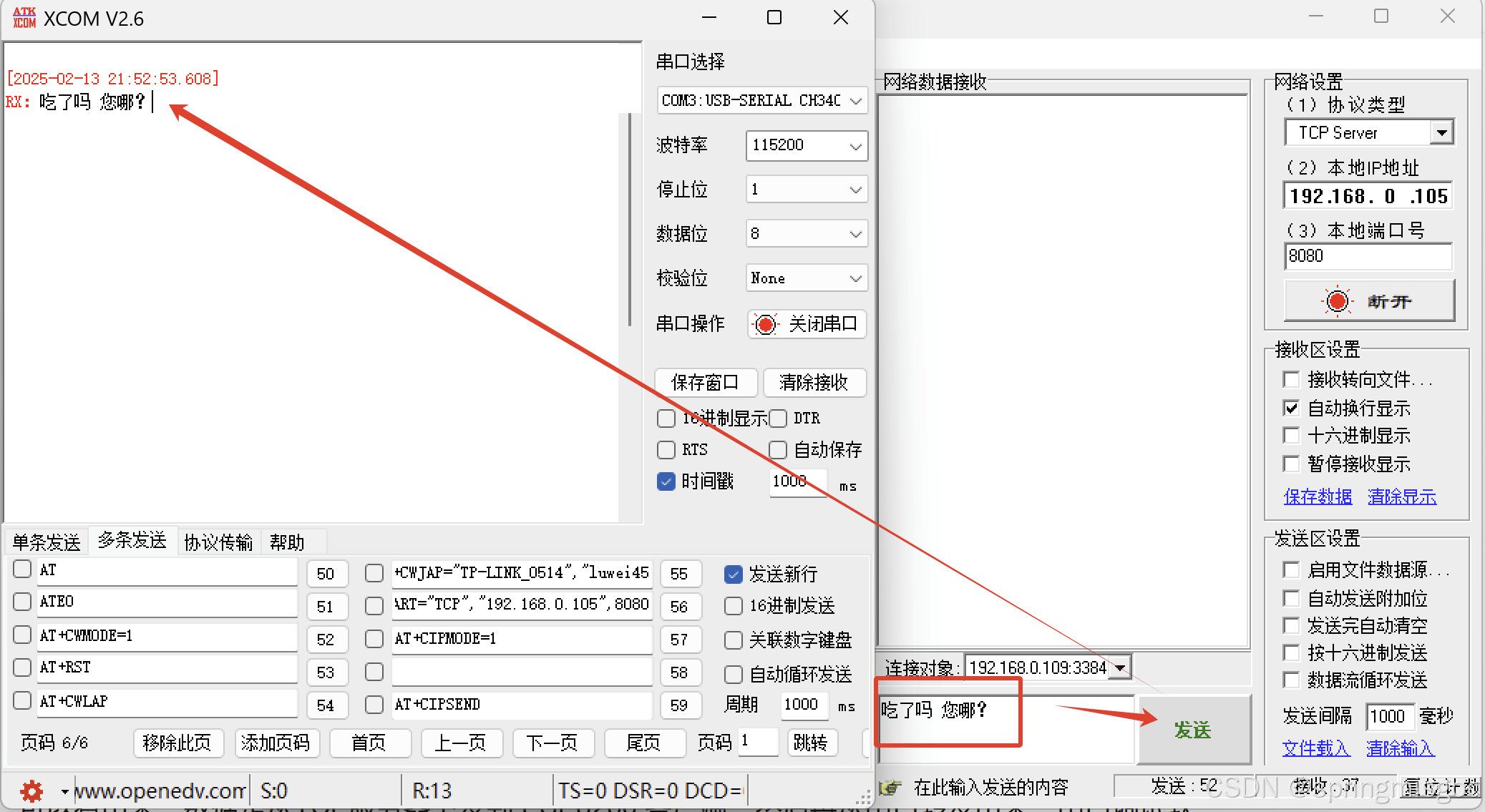

数据是从TCP服务器下发到 ESP8266 客户端，然后再从串口转发出来，串口调试软件接收显示出来，因此，我们编程的时候只要使用串口接收就好了。

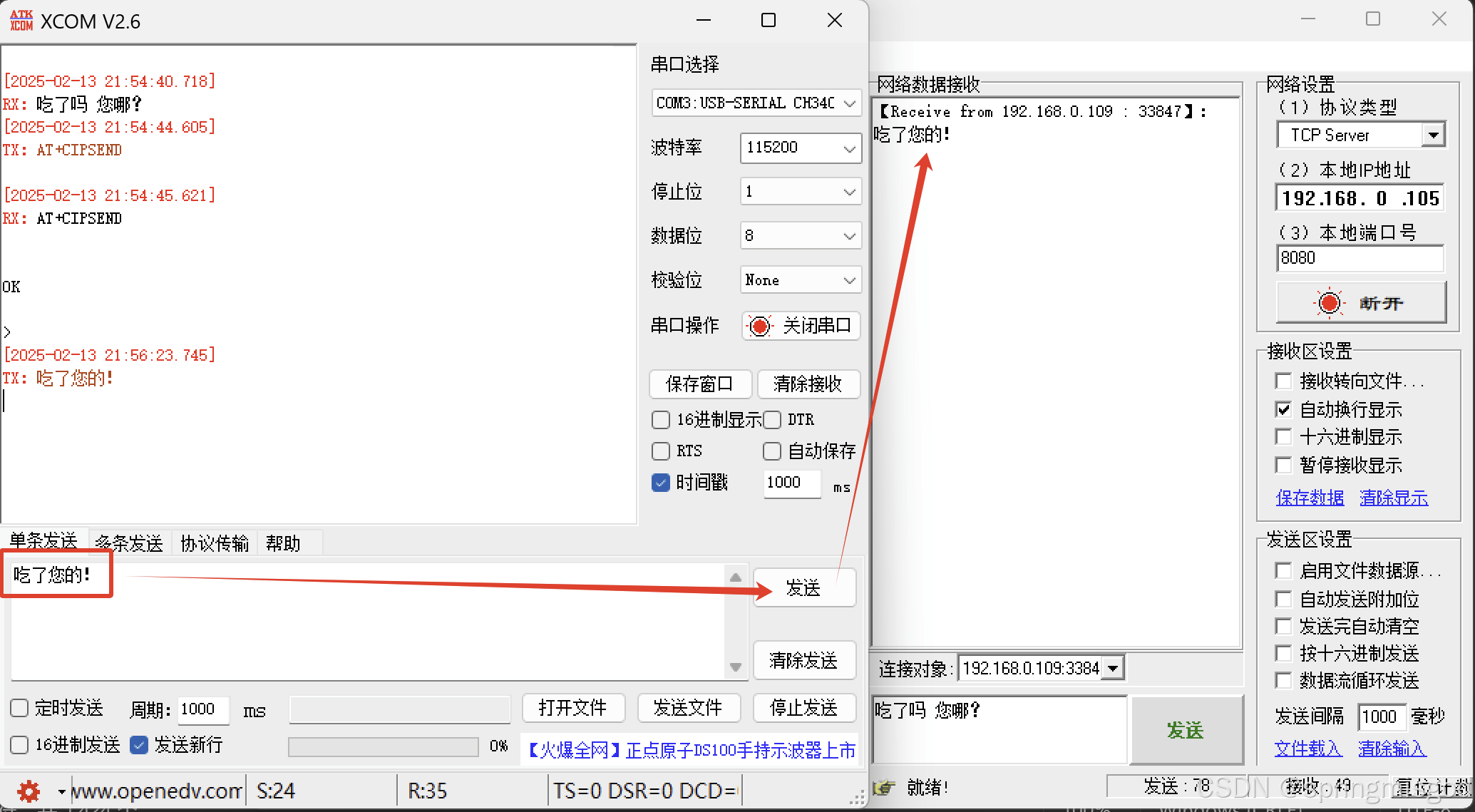

在这里插入图片描述9-指令：AT+CIPSEND
这个指今用于发送数据到已经建立的TCP连接，发送指令后，模块进入发送模式并等待用户通过模块发送数据给服务器进行通信.
在这里插入图片描述当接收到 > 号时，就可以进行数据的发送了，一次最大包为2048字节，或者间隔20ms为一包数据。

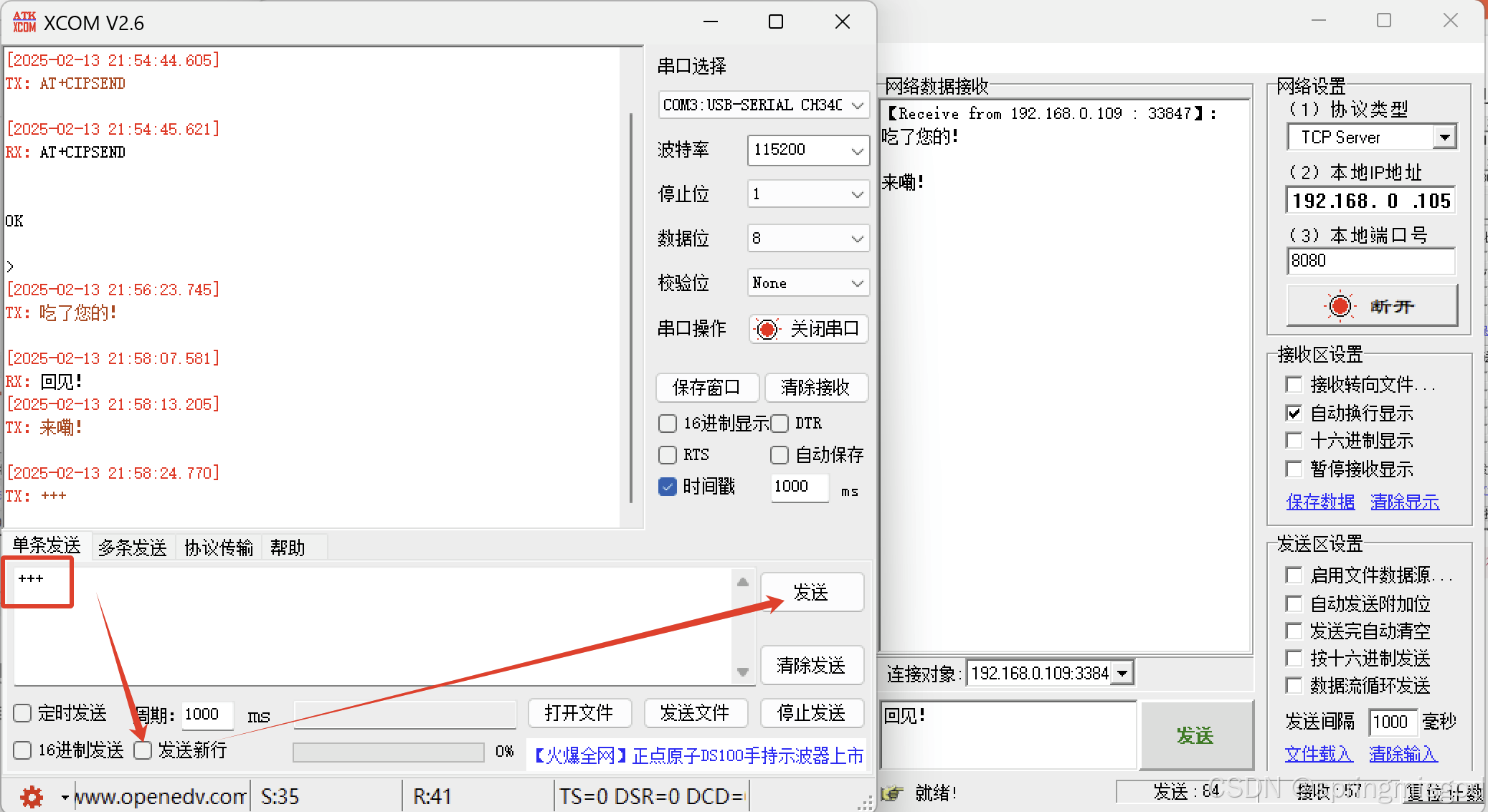

在这里插入图片描述​ 而此时，若要退出数据数据传输，则要发送+++为一包数据，且不能带回车换行符（就是将串口调试助手上的回车换行 √ 去掉），如下图所示：
在这里插入图片描述之后再发送指令，就不会被发送到 TCP 服务器上了。此时输入 AT+CIPSEND 还是会进行再一次发起数据传输的。

9-指令： AT+CIPMODE=0
这个指令用于关闭透传模式，回复"0K\r\n”表示指令执行成功.
10-指令： AT+CIPCLOSE
这个指令用于关闭TCP连接，回复"0K\r\n”表示指令执行成功.

总结

后续继续学习基于STM32的wifi控制

软件链接：链接: link

通过网盘分享的文件：WIFI-ESP8266
链接: https://pan.baidu.com/s/1Z6razqirHrJczQSagChQAQ 提取码: F123
