解析区域电网输电线路保护的pscad仿真模型设计及应用，区域电网输电线路高低定值闭锁式方向保护仿真模型及应用探究

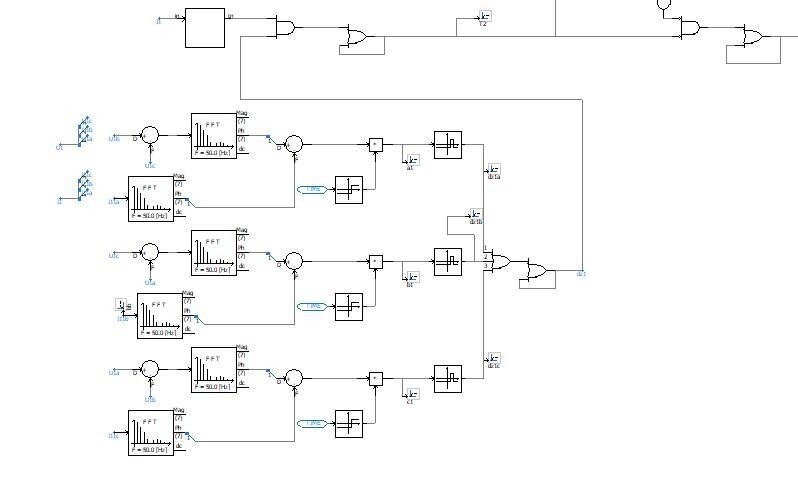

设计区域电网输电线路高低定值闭锁式方向pscad仿真模型
功率方向元件采用90度接线，低定值启动发信，低定值启动后，如果满足高定值动作条件，保护动作，跳开线路两侧断路器。
设计区域电网输电线路复合电压启动电流保护pscad仿真模型

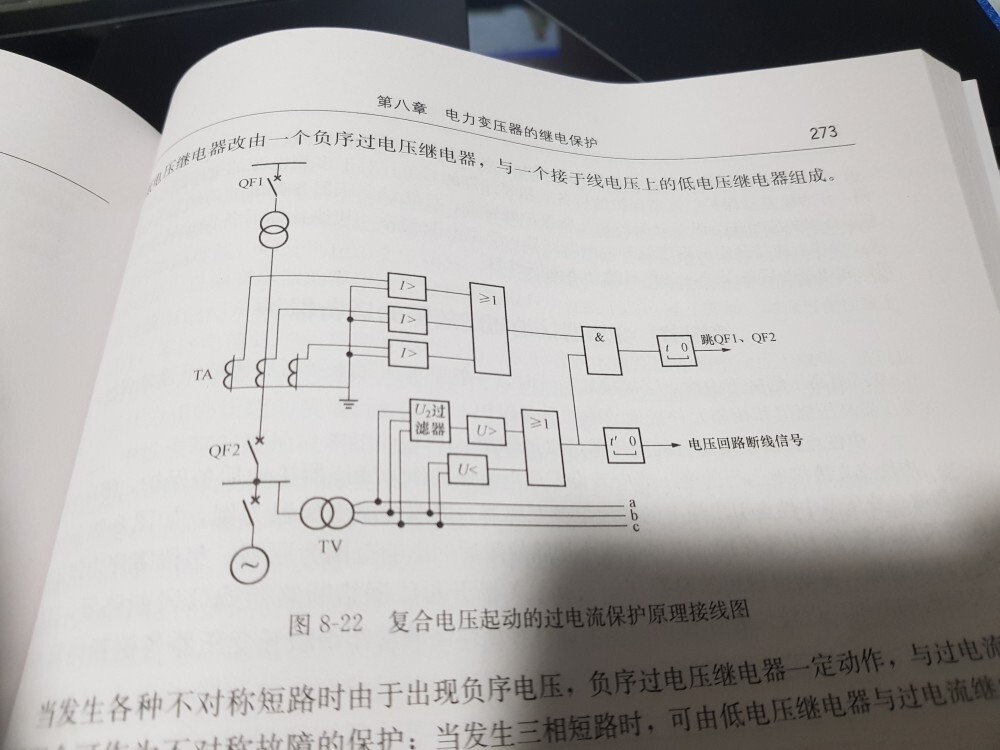

满足如图的逻辑，短路过程中除了满足电流条件，还要满足低电压和负序电压条件。
设计区域电网输电线路三段式电流保护pscad仿真模型
区域电网中某条输电线路，始端和末端均安装有线路保护装置。
两侧均安装电流I II III段保护。

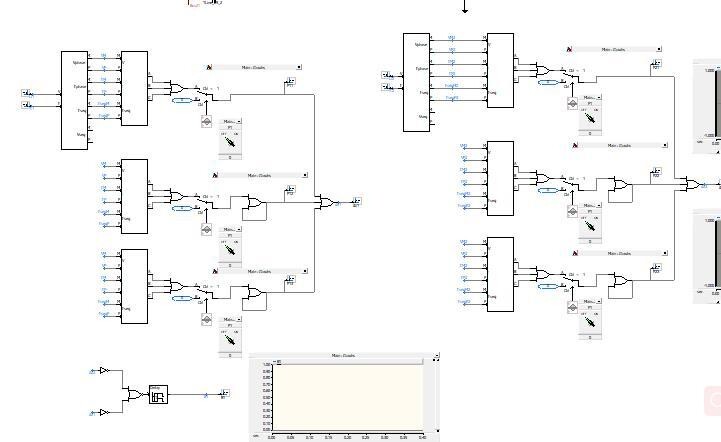

设计区域电网输电线路纵联距离保护pscad仿真模型
区域电网中某条输电线路，始端和末端均安装有线路保护装置。
两侧均安装距离I II III段保护，其中左右的距离II段构成纵联距离保护。
定值输电线路故障检测与分类pscad仿真模型
提取故障电流和电压信号的对称分量，然后利用零序列和负序列对故障类型进行分类。
了解接地故障中的故障相。
定义了一种基于零序和负序的判据指标。
使用已定义的标准指标的虚部。
该指标在单相接地故障中为最大，在单相接地故障中为最小。
此外，为了识别不接地故障，还定义了一种使用正、负序列的不同判据指标。
结果表明，该方法不需要阈值操作就能实现快速故障分类

ID:8250641482329709

pscad_2017

---

设计区域电网输电线路高低定值闭锁式方向保护是一种常见的电力系统保护方案。该方案利用模拟软件PScad进行仿真模型设计，实现对输电线路在高低电压条件下的保护动作。本文将围绕该主题展开讨论，通过介绍设计原理、仿真模型以及实际应用，探讨该保护方案的优势和适用范围。

在设计区域电网输电线路高低定值闭锁式方向保护的过程中，需要使用功率方向元件进行90度接线。低定值启动发信是该保护方案的重要步骤，通过该信号的启动，可以满足保护动作的条件。同时，在低定值启动后，如果满足高定值动作条件，保护将立即动作，跳开线路两侧的断路器，起到保护线路安全的作用。

另一种常见的保护方案是复合电压启动电流保护。在设计区域电网输电线路复合电压启动电流保护时，除了满足电流条件外，还需要同时满足低电压和负序电压条件。通过如图所示的逻辑判断，可以在短路过程中及时启动保护装置，保护线路免受电流过载和电压异常的影响。

为了提高保护的可靠性和精确性，设计区域电网输电线路三段式电流保护是一种常用的方案。在该方案中，线路的始端和末端都安装有线路保护装置，并分别设置电流的I段、II段和III段保护。通过设置不同的保护段，可以实现对不同故障程度和位置的准确保护，提高系统的稳定性和可靠性。

另一种常见的保护方案是纵联距离保护。在设计区域电网输电线路纵联距离保护时，线路的始端和末端同样安装有线路保护装置，并设置了距离的I段、II段和III段保护。其中，左右的距离II段构成纵联距离保护，通过对距离的测量和判断，可以及时识别线路故障，并采取相应的保护措施，保障电力系统的正常运行。

定值输电线路故障检测与分类是电力系统保护中的重要研究内容之一。该方法通过提取故障电流和电压信号的对称分量，并利用零序和负序序列对故障类型进行分类。在接地故障中，定义了一种基于零序和负序的判据指标，通过使用已定义的标准指标的虚部，可以实现对故障相的识别和判别。同时，在识别不接地故障时，还定义了一种使用正、负序列的不同判据指标，进一步提高了故障分类的准确性。通过实验结果表明，该方法无需阈值操作即可实现快速故障分类，具有较高的可靠性和准确性。

综上所述，设计区域电网输电线路高低定值闭锁式方向保护是一种有效的电力系统保护方案。通过合理设计和模拟仿真，可以实现对电力系统的准确保护，提高系统的可靠性和稳定性。未来的研究方向可以进一步探索保护方案的改进和优化，以适应电力系统的不断发展和改变。
