4. Scala不可变Set详解

一、不可变集合概述

1.1 不可变性

Scala为了防止用户在不经意间修改集合而带来逻辑问题，引入了不可变集合类，在不可变集合上任何的更改操作，都不会直接在原集合上进行，而是返回一个新的集合。

如下代码，每次调用buf += i，都会将buf指向一个新的对象。相反，对于可变集合的Set或者Java的HashSet，在添加元素时，都是在原对象上进行操作。

val len = 1000
var buf: Set[Int] = Set()
for (i <- Range(0, len)) {
  buf += i
}

1.2 Structural Shares

如上所说，我们每次在更改集合时，都要创建一个新的对象，那么，这个对象的创建就需要考虑性能问题，最朴素的方法是，直接将原本集合中的所有元素全部复制到新的集合上，然而，这种操作的问题也是显而易见的：复制本身消耗的计算成本以及这些元素的成本都增加，所以这种全部复制的方案是不可以接受的。

Scala的解决方案：Scala为了支持部分复制，它在存储的时候就采用分段分层的一种树形结构存储，我们称之为Structural Shares技术，在复制的时候只复制对应的段即可，其余的元素与旧的集合共用。

如有Vector v1（scala中的一种不可变数组）：

val v1=Vector(1,2,0,9, 7,2,9,6, ..., 3,2,5,5, 4,8,4,6)

采用分段存储后，它的底层存储我们假设是这样的

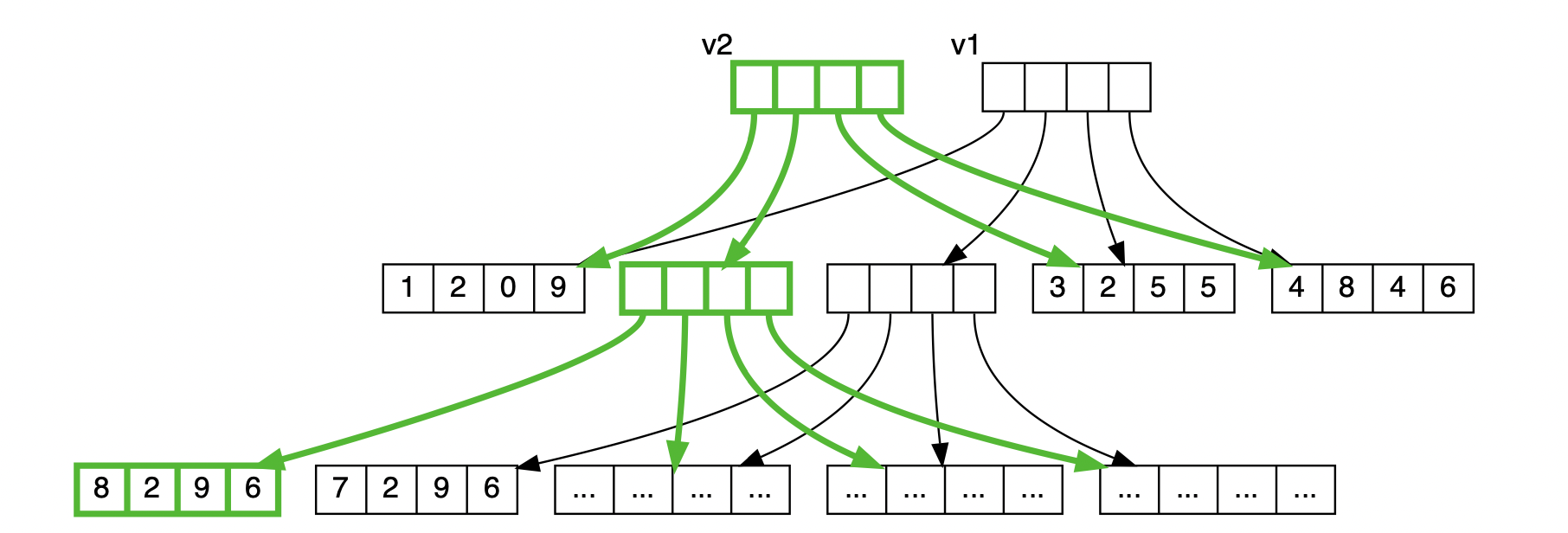

如果我们要将Vector中的第四个元素7换成8，那么只会复制和7所在元素块有关联的元素

val v2 = v1.updated(4, 8)
v2
res50: Vector[Int] = Vector(1, 2, 0, 9, 8, 2, 9, 6, ..., 3, 2, 5, 5, 4, 8, 4, 6)

我们仔细观察上图的树，会发现只有叶子结点（数组）中存储实际数据，而中间节点是存了指向块的引用。

二、不可变Set的代码详解

2.1 整体实现结构

不可变Set采取的思路是和Structural Shares完全一样的，我们这里从源码的角度分析下不可变Set的具体实现。

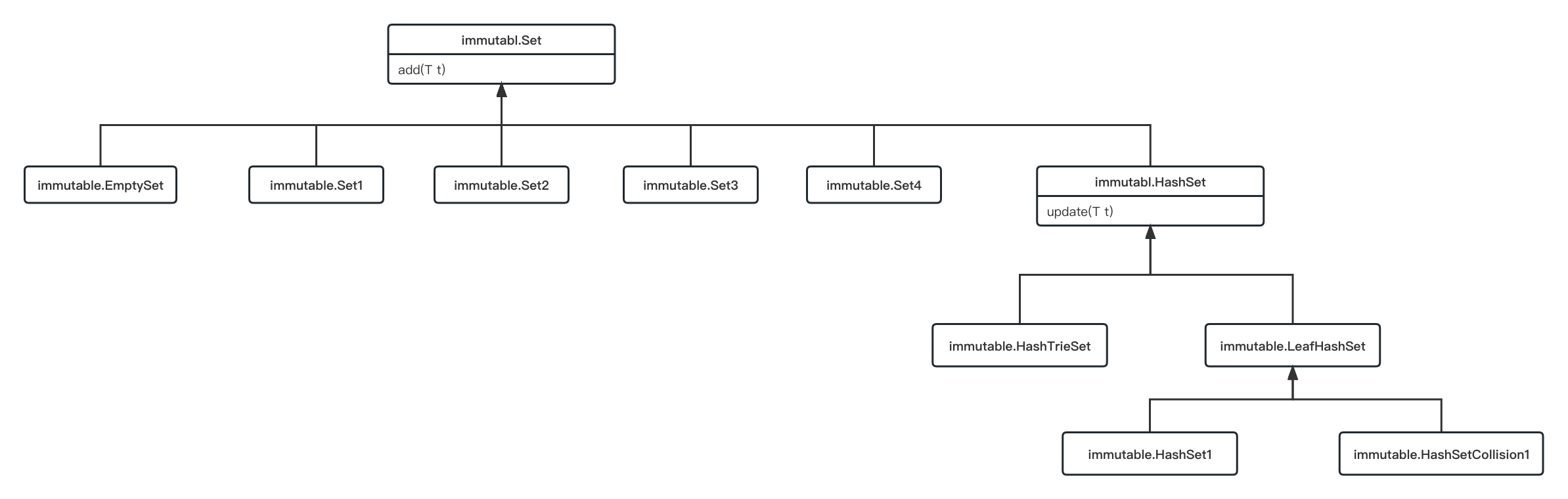

如上图所示，在Scala中，immutable.Set是一个接口，它的具体实现类有EmptySet -> Set1 -> Set2 -> Set3 -> Set4 -> immutable.HashSet，这里采用箭头的原因是因为这些实现类之间存在转换关系，当初始化一个Set()时，我们创建了一个EmptySet，当添加一个元素的时候，得到一个Set1，添加第二个元素时，用Set1中的元素和当前要添加的元素创建一个Set2，以此类推，一直到immutable.HashSet。

2.2 EmptySet到Set4的简单转换

这一整个流程都体现了不可变集合的特点，从EmptySet到Set4的变化都比较简单，我们简单看其中一个代码即可：

class Set3[A] private[collection] (elem1: A, elem2: A, elem3: A) extends AbstractSet[A] with Set[A] with Serializable {
  override def size: Int = 3
  def contains(elem: A): Boolean =
    elem == elem1 || elem == elem2 || elem == elem3
  def + (elem: A): Set[A] =
    if (contains(elem)) this
    else new Set4(elem1, elem2, elem3, elem)
}

如上代码，在Set3中添加元素时，首先判断要添加的元素在当前已经存储的3个元素中是否存在，如果存在，就返回当前集合即可，如果不存在，就创建一个Set4。

2.3 Set4到immutable.HashSet的转换

当Set中元素已经达到4个了，此时我们如果在添加元素，会转成immutable.HashSet（后续简称HashSet），具体转换的方法是先创建一个空的HashSet，然后调用HashSet的添加方式，逐步往集合中添加元素

class Set4[A] private[collection] (elem1: A, elem2: A, elem3: A, elem4: A) extends AbstractSet[A] with Set[A] with Serializable {
  override def size: Int = 4
  def contains(elem: A): Boolean =
    elem == elem1 || elem == elem2 || elem == elem3 || elem == elem4
  def + (elem: A): Set[A] =
    if (contains(elem)) this
    else new HashSet[A] + elem1 + elem2 + elem3 + elem4 + elem
}

如上代码，当我们要往Set4中添加元素时，如果改元素不在Set4中，就创建一个空的HashSet，然后逐步把elem1、elem2、elem3、elem4添加到HashSet中。

2.4 immutable.HashSet添加元素

在HashSet中添加元素是本文的第二个重点

2.4.1 immutable.HashSet及其子类介绍

HashSet是一个类，它还有两个子类：immutable.HashSet1（后续简称HashSet1）和immutable.HashTrieSet（后续简称HashTrieSet），在添加元素时，涉及到这三个类的转换。

• HashSet：这几个类的父类，HashSet相当于是空集合，在添加元素时会创建HashSet1对象

• HashSet1：真正存放数据的对象，类似于Java HashMap的Node对象，一个HashSet1中只可以存储1个数据

• HashTrieSet：用于存放引用的对象，相当于在Structural Shares中介绍的中间节点；

  HashTrieSet中的元素介绍：

  • HashSet数组：HashTrieSet中存储着一个HashSet数组，这个数组既可能是HashSet1[] 也可能是 HashTrieSet[]，该HashSet数组长度和元素个数完全一样

  • bitmap：一个int类型的整数，将其转成二进制就是32位的二进制编码，从低位到高位分别对应着HashSet数组的下标，第一位对应第一个元素，第二位对应第二个元素，以此类推。

    举例：

    元素：[a，b]

    位图（二进制）：00010000000000000000100000000000

    代表的含义子元素： —b----------------a-----------

    bitmap的生成方式：

    ​ 初始化：第一个bitmap生成的时候，是在HashSet1中添加元素，转HashTrieSet时，val bitmap = (1 << index0) | (1 << index1)

    ​ 后续添加时的迭代方式：在后续添加的时候，将老bitmap与新的index做或运算，val bitmapNew = bitmap | (1 << index)

    ​ 后续删除时的迭代方式，在后续删除的时候，将老bitmap与要删除元素的index做异或运算，val bitmapNew = bitmap ^ (1 << index)

    bitmap的巧妙之处：采用了bitmap后，我们在创建HashSet数组时，就不需要将每个数组长度全部置成32，只需要按照元素个数存储即可，这样可以极大的减少空间浪费。

2.4.2 添加元素流程

HashSet添加元素的流程：

1. 添加第一个元素时，创建一个HashSet1

2. 添加第二个元素时，调用HashSet1的添加方法， 用当前的HashSet1和要添加的新元素创建一个HashTrieSet，HashTrieSet中存储着一个HashSet1的数组，此时这个数组长度为2

3. 添加第三个元素时，调用HashTrieSet的添加方法，首先计算出新元素要添加的下标，然后分下面几种情况：

   a. 如果该位置没有值，则直接创建一个新的数组，新数组中包含老数组的所有元素和新值；

   b. 如果该位置有值且是HashSet1，就走步骤2；

   c. 如果该位置有值且是HashTrieSet，就走步骤3。

图示说明步骤3：

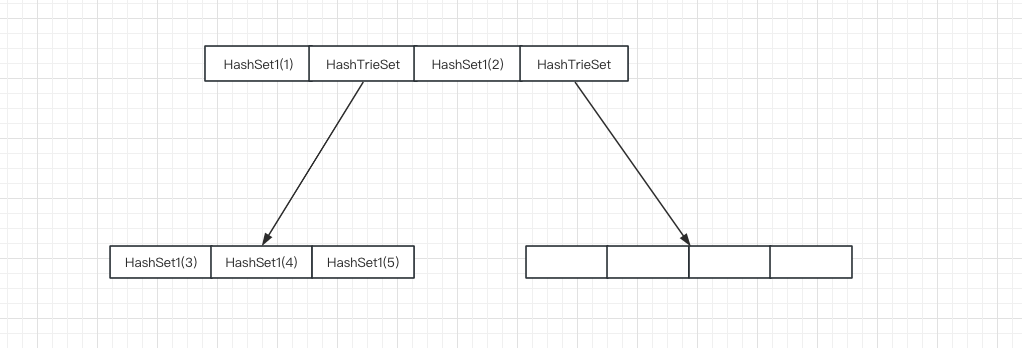

假设我们有Set(1, 2, 3, 4, 5, …)，存储结构如下

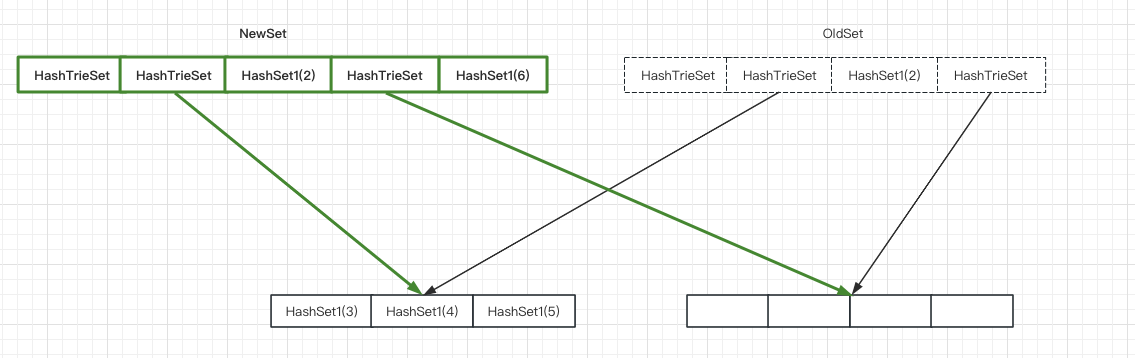

a. 如果该位置没有值

当我们想要添加元素6时，假设在第一层的时候计算出来位置是4，此时第一次的4没有元素，那么直接添加即可，添加后返回的新数组如下所示

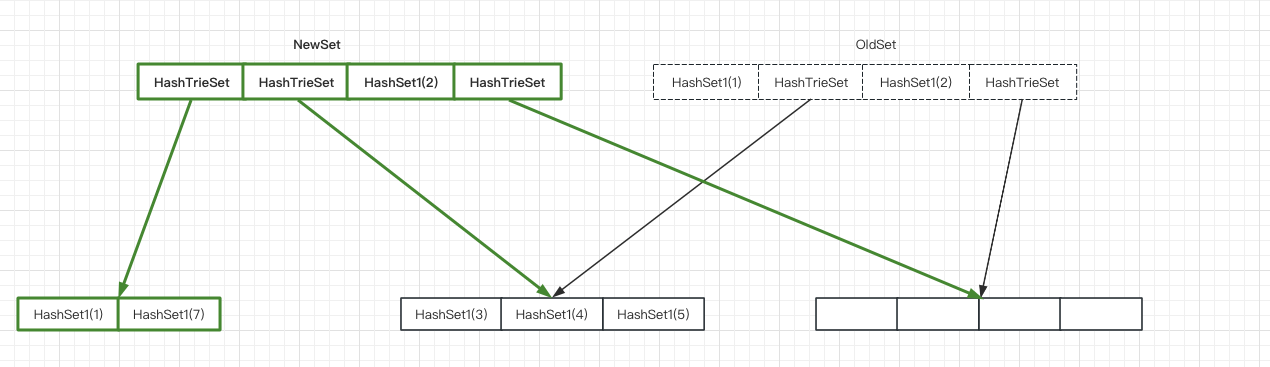

b.如果该位置有值且是HashSet1

当我们想添加元素7时，假设在第一层的时候计算出来的位置是0，此时发现0的位置有元素1了，那么就需要走步骤2，将HashSet1转成HashTrieset，示意图如下：

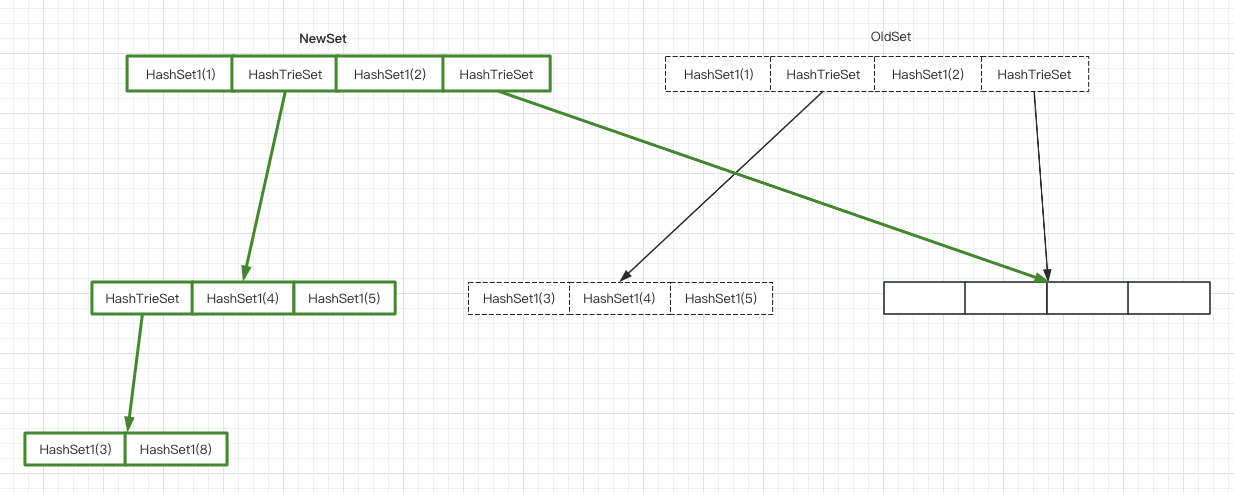

c.如果该位置有值且是HashTrieSet

但我们想添加元素8时，假设在第一层计算出来的位置是1，此时发现1的位置有一个HashTrieSet，那么就继续走步骤3，再调用HashTrieSet的添加方法，然后计算出在第二层的位置是0，此时又发现第二层的位置0是元素3，那么就走步骤2，示意图如下：

2.5 immutable.HashSet查找元素

上述其实已经将查找的流程说明白了，就是

1. 先在第一层找，如果这个元素的位置在第一层是HashSet1，则直接返回即可;
2. 如果是HashTrieSet，就去第二层，再重复1

2.6 immutable.HashSet删除元素

删除元素就是把添加元素的流程反过来，即删除元素只可能发生在HashTrieSet上，删除元素意味着HashTrieSet中数组的长度要减1，当这个数组的长度的最后减为1时，HashTrieSet就退回成HashSet1。

三、分析不可变Set的性能

3.1 查找性能

因为每个HashTrieSet最多可以存储32个对象，所以查找的时间复杂度在最理想的情况下是${\log }_{32}(n)$，而因为数组长度只有32，所以发生hash冲突的概率很大，可能一个HashTrieSet中只存储四五个对象，那就会导致层数就变多，时间复杂度也会上涨，所以这里的时间复杂度只能是定义成$log(n)$，log的底数需要具体分析。例如我们把1000w个整数加载到Set中，发现有230w个HashSet[]，如下图。这意味着平均一个HashTrieSet中置存储4.3个元素，近似成5，那此时的查找时间复杂度就时$lo{g}_5(n)$

对比Scala的可变Set或者Java的HashSet，因为hash冲突的概率不太大，它们的查找时间复杂度一般认为是O(1)

3.2 添加性能

添加时首先要查找，然后再把要改的子节点的链路上的数组都进行复制，时间复杂度是也差不多是$\log (n)$。

3.3 存储占用

3.3.1 immutable.HashSet中个结构内存分析

对象内存占用分析具体参考：

经过2.4的分析，我们知道immutable.HashSet的内存占用就是由3种对象引起的：HashSet1，HashTrieSet和HashSet[]

HashSet1的结构

class HashSet1[A](private[HashSet] val key: A, private[HashSet] val hash: Int) extends LeafHashSet[A] {}

可以看到，HashSet1由泛型key的对象指针和int类型的hash构成，一个指针占64位即8byte，一个int占32位即4byte，对象头占12byte，所以一个HashSet1占24byte

按照3.1示例中的分析，1000w个Integer加载到immutable.Set中后，创建了1000w个HashSet1，那么HashSet1的内存占用就是

$$24\ast 10,000,000=240,000,000byte$$，图中是280,000,000byte的原因是一个HashSet1占了28个byte，目前不理解为什么不是8字节对齐

HashTrieSet的结构

class HashTrieSet[A](private val bitmap: Int, private[collection] val elems: Array[HashSet[A]], private val size0: Int)
      extends HashSet[A] {}

可以看到，HashTrieSet由int类型的bitmap，一个数组指针和一个int类型的size组成，bitmap占4byte、指针占8byte、size占4byte，对象头占12byte，加起来是28byte，因为JVM 8字节对齐的特性，所以一个HashTrieSet占32byte

按照3.1示例中的分析，1000w个Integer加载到immutable.Set中后，创建了2329497个HashTrieSet，那么HashTrieSet的内存占用就是

$$32\ast 2329497=74543904byte$$，和图中的是可以对的上的

HashSet[]内存分析

HashSet[]是一个数组，里面存储的是HashSet1或HashTrieSet的引用，所以HashSet[]占用的空间计算方式如下：

size_b(HashSet[]) = 12byte(对象头) + 4byte(数组长度) + 8byte * length + 对齐填充(不一定有)

按照示例3.1中的分析，1000w个Integer加载到immutable.Set中后，创建了2329497个HashSet[]，那么平均每个HashSet[]的长度就是4.3，我们近似成5，所以一个HashSet[]占的大小就是$$12+4+8\ast 5=56byte$$，总大小就是

$$56\ast 2329497=130,451,832byte$$，和3.1图中的分析基本接近，3.1的内存占用一个长度为5的HashSet[]会占用64byte，目前不太清楚原因

总结

当元素加载到immutable.Set中后，会额外带来HashSet1、HashTrieSet、HashSet[]的存储，HashSet1的个数与元素个数保持一致，HashTrieSet和HashSet[]的个数取决于hash冲突，需要在加载的时候具体分析，以1000w个Integer为例，带来了2329497个HashTrieSet和2329497个HashSet[]

因此，在存储1000w个Integer的前提下，immutable.HashSet中每存储一个元素，平均多带来了$(280,000,000+154,543,896+74,543,904)/10,000,000=50.9byte$的额外存储

3.3.2与mutable.Set的对比

我们这里用的是Scala 2.12版本，muutable.Set的存储是用的Object数组存储的，而2.13的底层实现是和Java的HashSet，是用的Node数组。

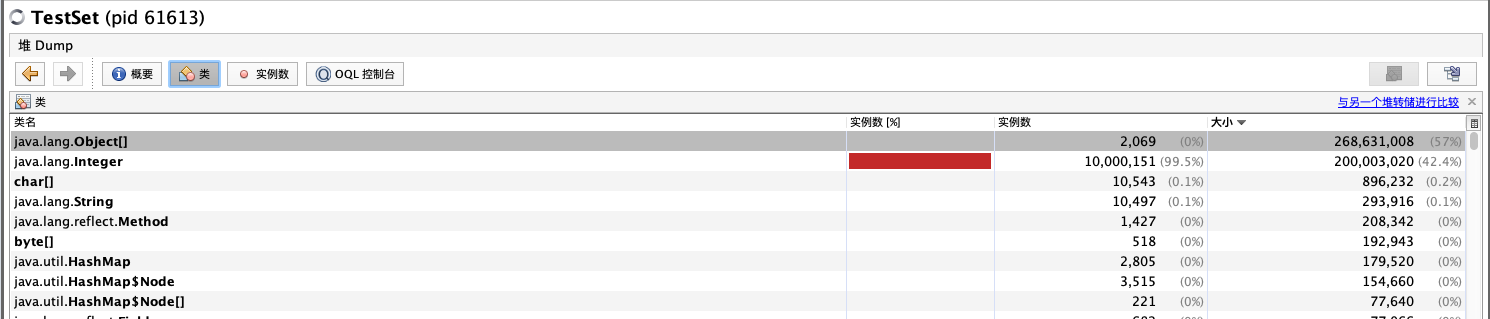

我们把1000w个Integer加载到mutable.Set中观察其内存占用情况

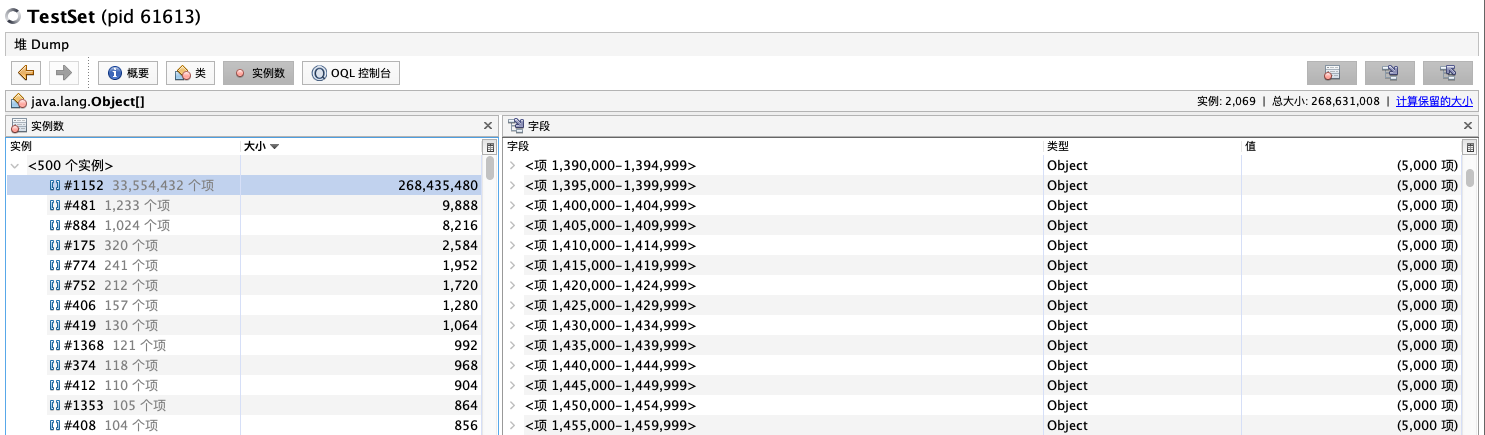

我们看到，在将1000w个Integer加载到内存后，内存占用主要是两种对象占用：Object[]和Integer，Integer就是我们要存储的实际元素，Object[]占了268,631,008，这是因为有一个长度为3355w的数组，其占用空间为 $12+4+8\ast 33,554,432=268,435,472byte$。和jvisuam上显示的差了8byte，目前不太清楚是哪里差的

存储1000w个Integer的前提下，mutable.Set中每存储一个元素，平均多带来的存储是 $268,435,472/10,000,000=26.8byte$

3.3.3与Spark中的AppendonlySet的对比

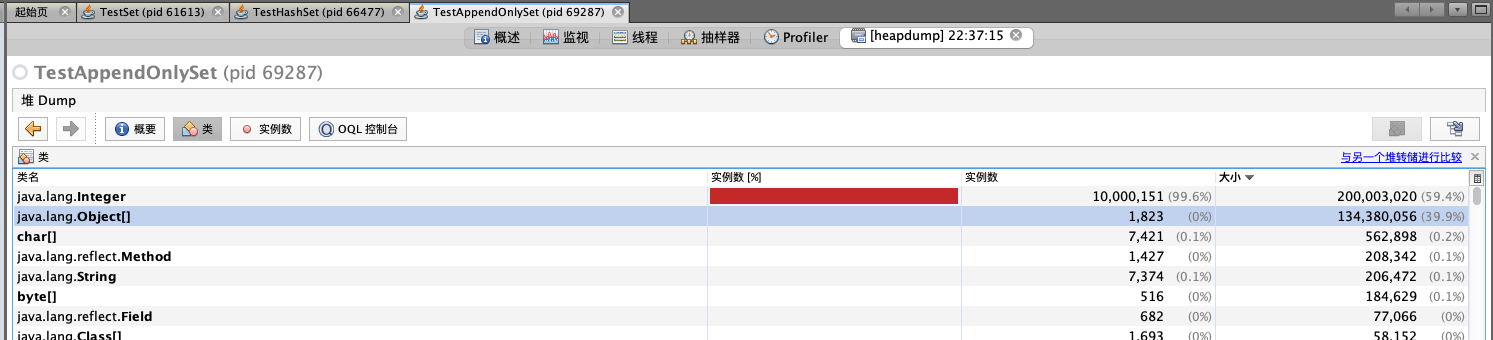

我们发现，在Scala mutable.Set中，我们存储10,000,000个元素时，最终创建的是一个长度为3355w的数组，这与它的扩容策略有关，而我们如果模仿Spark的AppendOnlySet来存储10,000,000个元素，实际消耗又会是多少呢，结果如下

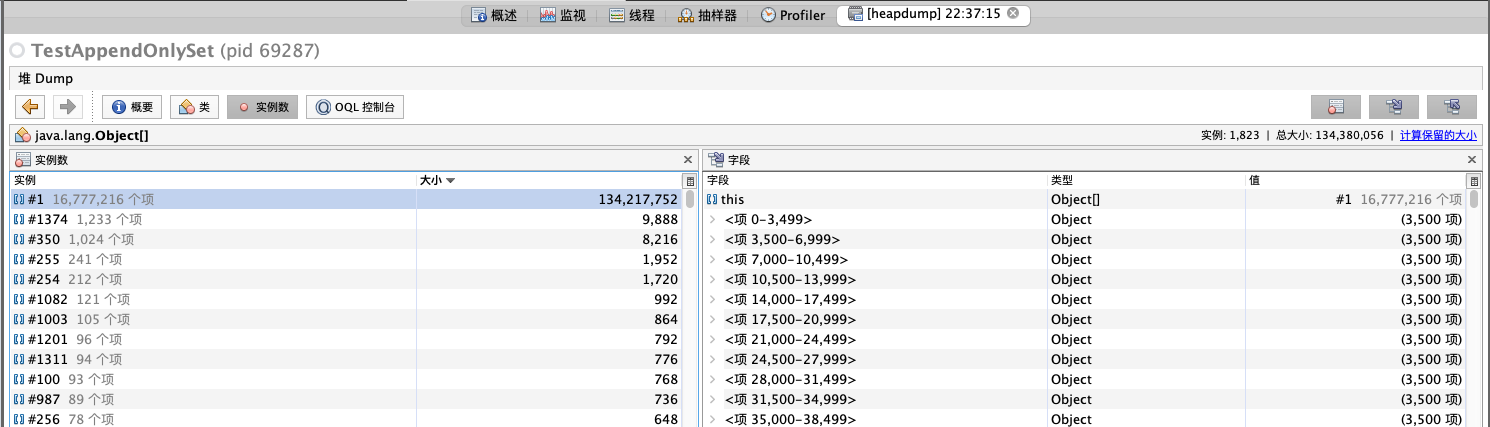

我们发现，Object数组只占了134,380,056byte的存储，这是因为它的底层是一个长度为1342w的数组，如下

存储1000w个Integer的前提下，AppendOnlySet中每存储一个元素，平均多带来的存储是 $134,217,752/10,000,000=13.4byte$

注意：当然了，因为AppendOnlySet扩容的量小，其发生Hash冲突的概率也就大于mutable.Set，会降低查找效率，所以我们在实际选用时要根据自己的场景来定

3.3.4与Java的HashSet做对比

将1000w个cuid加载到java的HashSet中后，我们观察其内存占用

因为Java的hashSet的底层是HashMap，而HashMap的底层是Node数组加练表/红黑树实现的，而存储实际元素的节点就是Node对象，所以我们看到额外存储就是由Node对象，和Node数组带来的

存储1000w个Integer的前提下，java HashSet中每存储一个元素，平均多带来的存储是 $(440,043,164+134,261,888)/10,000,000=57.4byte$

3.3.5总结——几种集合的对比

• immutable.Set：存储消耗最大，查找效率最低。适用于多线程场景。
• mutable.Set：存储消耗仅次于AppendOnlySet，但是查找性能高于AppendOnlySet，仅低于Java的HashSet。但是有一个缺点是需要的连续内存是更多的
• AppendOnlySet：存储消耗最低，但是查找效率仅比immutable.Set的效率高，适用于对内存要求高，对查找要求不高的场景。
• Java的HashSet：存储消耗最高，但是查找性能最高。适用于对内存要求不高，对查找性能要求高的场景。
