FPGA学习笔记（6）——串、并转换

74HC595芯片

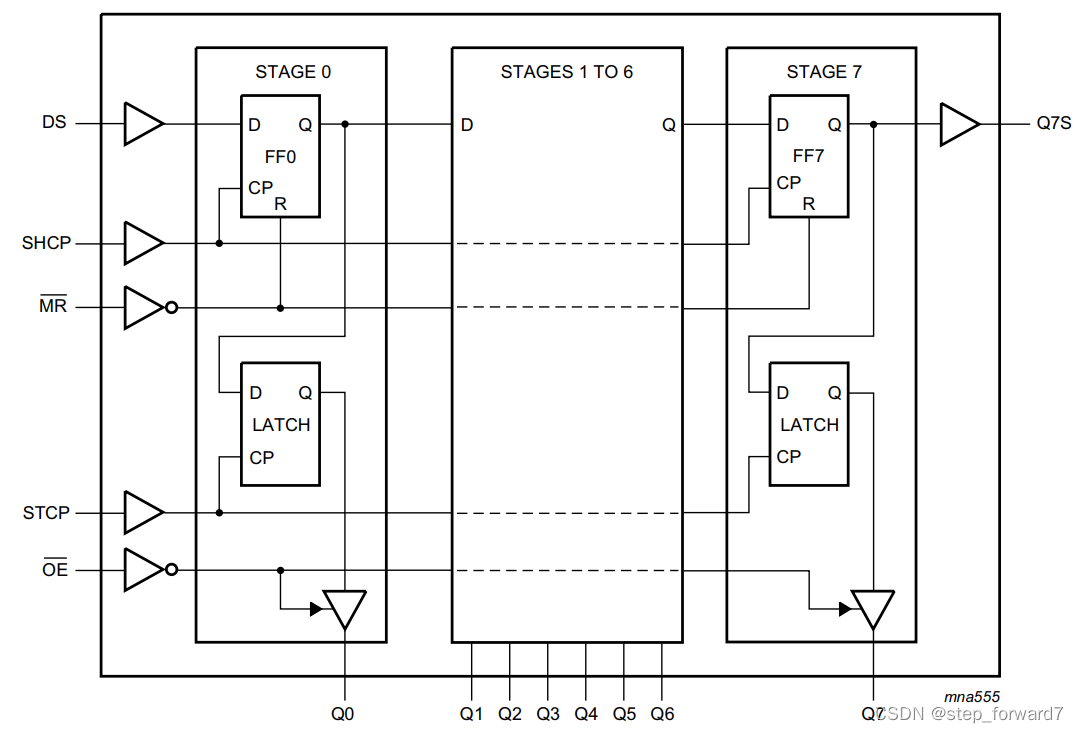

图1 功能框图

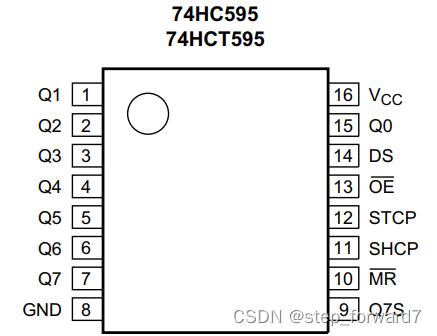

图2 芯片引脚图

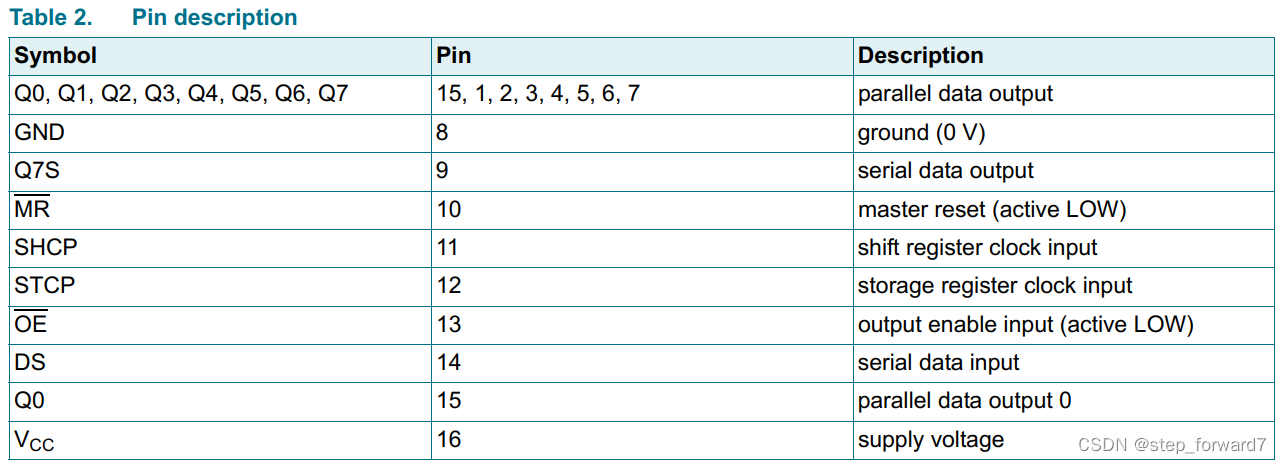

图3 引脚功能图

引脚定义：

SHCP	Input	移位寄存器时钟
STCP	Input	存储寄存器使能
MR_n	Input	复位信号，低电平有效
DS	Input	输入串行信号
Q[7:0]	Output	输出并行信号
Q7S	Output	输出串行信号

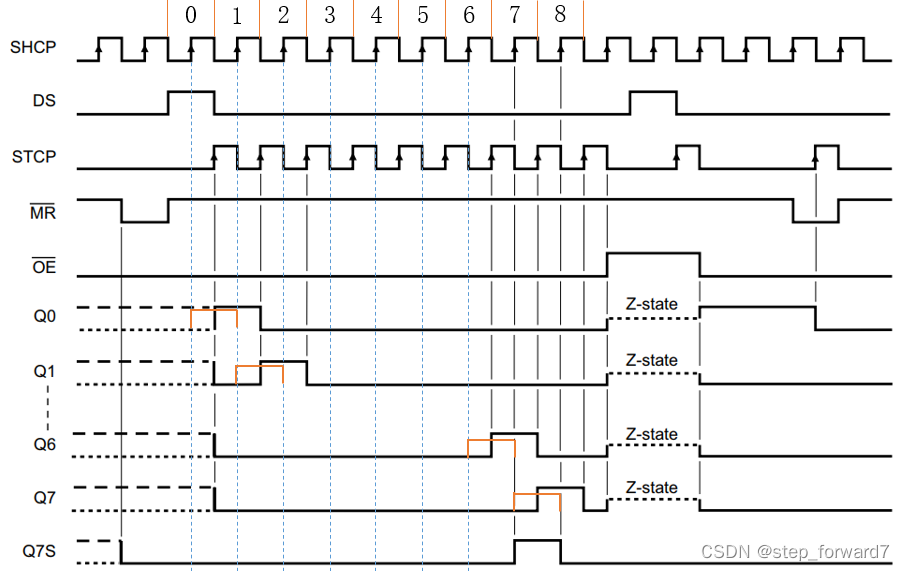

图4 时序图

时序图说明：

1. 蓝色虚线表示SHCP的时钟上升沿，橙色信号表示当前DS信号在移位寄存器中的时序，Qn表示DS信号在STCP上升沿进入到锁存器的时序。

2. 当前DS信号经过移位8次，在第7时钟周期上升沿后到达Q7S，之后在STCP上升沿可将串行输入的8位信号锁存到锁存器中，再同步输出到Q0-Q7。

3. 图中Q0-Q7的信号变化是同一位DS信号，在不同时钟周期下时在锁存器中的位置；正常使用时要等串行输入信号全部输入后再对STCP拉高，可将串行数据同步转换为并行数据。

4. Q7S是将串行输入的信号移位8次后再串行输出，逻辑上Q7S的值等于移位寄存器最高位的值（在功能框图中可以看出）。

5. DS信号在SHCP下降沿变化，在SHCP上升沿稳定用来移位，移位寄存器中的数据在STCP下降沿变化（即在SHCP上升沿进行移位操作），在STCP上升沿稳定用来转入锁存器中。

根据功能框图coding

module serial_to_parallel
(
	input		shcp	,
	input		stcp	,
	input		mr_n	,
	input		ds	,
	output	reg[7:0]Q	,
	output	reg	Q7s
);
	reg	[7:0]	m_data	; //8位移位寄存器

always@(posedge shcp or negedge mr_n)
begin
	if(!mr_n)
		m_data <= 8'd0;
	else
	begin
		m_data[0] <= ds;
		Q7s <= m_data[7];    // 串行输出，根据图1得出，Q7s连接在第八位移位寄存器之后，相较于原串行信号延后8个shcp周期； 该语句也是并行信号转串行信号的关键
		//m_data <= (m_data << 1);
		m_data[7:1]<= m_data[6:0] ;
	end
end
always@(posedge stcp)
begin
	Q <= m_data;    //省略锁存器，直接赋值给Q
end
endmodule

Tb：

`timescale	1ns/1ns
`define	clk_period 20
module tb();
reg	shcp;
reg	stcp;
reg	mr_n;
reg	ds  ;
wire	[7:0]	Q;
wire	Q7s;
initial
begin
	shcp <= 1'd0;
	stcp <= 1'd0;
	mr_n <= 1'd0;
	ds <= 1'd0;
	#(`clk_period)
	mr_n <= 1'd1;
	ds <= 1'b1;	//8'b1110_0001
	#(`clk_period)
	ds <= 1'b1;
	#(`clk_period)
	ds <= 1'b1;
	#(`clk_period)
	ds <= 1'b0;
	#(`clk_period)
	ds <= 1'b0;
	#(`clk_period)
	ds <= 1'b0;
	#(`clk_period)
	ds <= 1'b0;
	#(`clk_period)
	ds <= 1'b1;
	#(`clk_period)
	stcp <= 1'b1;
	#(`clk_period*10)
	$stop;
end
always@(*) #(`clk_period/2) shcp <= ~shcp;
serial_to_parallel
u1
(
	.shcp(shcp),
	.stcp(stcp),
	.mr_n(mr_n),
	.ds  (ds  ),
	.Q   (Q   ),
	.Q7s (Q7s )
);
endmodule

仿真结果如下

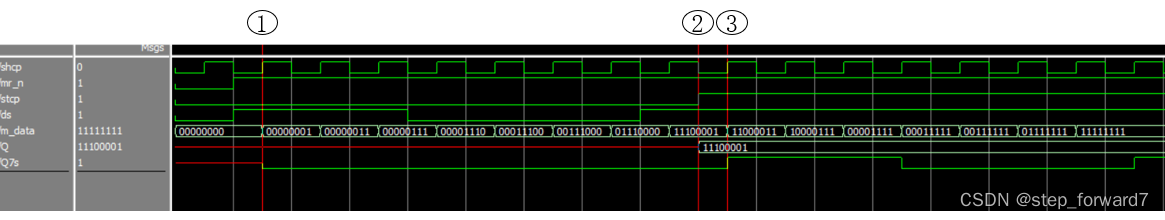

图5 modelsim仿真波形图



---

注意：

移位操作
m_data[0] <= ds;
m_data <= m_data << 1；

上述移位语句在仿真中的现象是：只进行移位，不会对0位更新；原因是：Verilog标准定义了在同一个always块中，可对某同一变量进行多次非阻塞赋值，但在多次赋值中，只有最后一次赋值对该变量起作用。

阻塞赋值与非阻塞赋值的区别/理解：

阻塞赋值时，不允许任何别的Verilog语句的干扰，直到现行的赋值完成时刻，即把RHS赋值给LHS的时刻，才允许别的赋值语句的执行。可以理解为阻塞赋值的执行只有一个步骤的操作，即计算RHS并更新LHS。

非阻塞赋值的操作过程可以看成两个步骤，①在赋值开始时刻，计算非阻塞赋值RHS表达式，②在赋值结束时刻，更新非阻塞赋值LHS表达式。在两个步骤期间，其他的Verilog语句包括其他的非阻塞赋值语句都能同时计算RHS和更新LHS。

移位寄存器的正确写法：

第一种：m_data[7：1] <= m_data[6:0]；左移，右移同理

第二种：dout <= {din[6:0],din[7]}；循环左移，不循环时{ din[6:0],0}

---

74HC595驱动模块（并转串）

根据图4设计驱动模块

引脚定义：

CLK	Input	系统时钟，50MHz
RST_N	Input	复位信号，低电平有效
DATA[15:0]	Input	数码管的段选和位选信号，由模块内部产生；
SHCP	Output	移位寄存器时钟
STCP	Output	存储寄存器标志位
DS	Output	74hc595芯片的输入串行信号

module hc595_driver(
	input		clk	,
	input		rst_n	,
	input	[15:0]	data	,
	output	reg	shcp	,
	output	reg	stcp	,
	output	reg	ds
);
	reg	[1:0]	cnt	;
	reg		shcp_dge;
	reg	[4:0]	cnt_dge ;
/*---------divider 6.25M-----------*/
always@(posedge clk or negedge rst_n)
begin
	if(!rst_n)
	begin
		cnt <= 1'd0;
		shcp_dge <= 1'd0;
	end
	else if(cnt == 2'd3)
	begin
		cnt <= 1'd0;
		shcp_dge <= 1'd1;
	end
	else
	begin
		cnt <= cnt + 1'd1;
		shcp_dge <= 0;
	end
end
always@(posedge clk or negedge rst_n)    //shcp变化沿计数，上升沿时ds值稳定用来移位，下降沿时ds值变化
begin
	if(!rst_n)
		cnt_dge <= 5'd0;
	else if(shcp_dge)
	begin
		if(cnt_dge == 5'd31)
		cnt_dge <= 5'd0;
		else
		cnt_dge <= cnt_dge + 1'd1;
	end
end
always@(posedge clk or negedge rst_n)
begin
	if(!rst_n)
	begin
		shcp <= 1'd0;
		stcp <= 1'd0;
		ds <= 1'd0;
	end
	else if(shcp_dge)
		case(cnt_dge)    //根据图4时序写出，
			0: begin shcp <= 1'd0; stcp <= 1'd1; ds <= data[15];end
			1: begin shcp <= 1'd1; end
			2: begin shcp <= 1'd0; stcp <= 1'd0; ds <= data[14];end
			3: begin shcp <= 1'd1; end
			4: begin shcp <= 1'd0; ds <= data[13];end
			5: begin shcp <= 1'd1; end
			6: begin shcp <= 1'd0; ds <= data[12];end
			7: begin shcp <= 1'd1; end
			8: begin shcp <= 1'd0; ds <= data[11];end
			9: begin shcp <= 1'd1; end
			10: begin shcp <= 1'd0; ds <= data[10];end
			11: begin shcp <= 1'd1; end
			12: begin shcp <= 1'd0; ds <= data[9];end
			13: begin shcp <= 1'd1; end
			14: begin shcp <= 1'd0; ds <= data[8];end
			15: begin shcp <= 1'd1; end
			16: begin shcp <= 1'd0; ds <= data[7];end
			17: begin shcp <= 1'd1; end
			18: begin shcp <= 1'd0; ds <= data[6];end
			19: begin shcp <= 1'd1; end
			20: begin shcp <= 1'd0; ds <= data[5];end
			21: begin shcp <= 1'd1; end
			22: begin shcp <= 1'd0; ds <= data[4];end
			23: begin shcp <= 1'd1; end
			24: begin shcp <= 1'd0; ds <= data[3];end
			25: begin shcp <= 1'd1; end
			26: begin shcp <= 1'd0; ds <= data[2];end
			27: begin shcp <= 1'd1; end
			28: begin shcp <= 1'd0; ds <= data[1];end
			29: begin shcp <= 1'd1; end
			30: begin shcp <= 1'd0; ds <= data[0];end
			31: begin shcp <= 1'd1; end
		endcase
end
endmodule

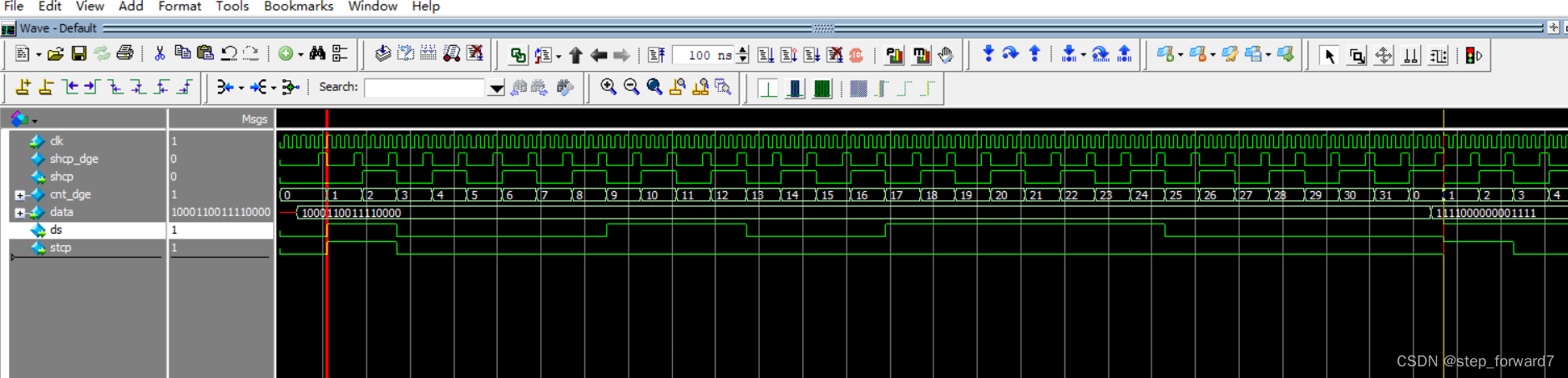

仿真图，与时序图4结果一致

参考：https://www.bilibili.com/video/BV1KE411h7AZ?p=12&vd_source=3e7443822a1d6c6318a816938f700f14
