FPGA学习笔记（2）——分频器（任意偶分频、任意奇分频）

偶数次分频（占空比50%）

工作原理：

要实现2n分频，使用一个计数器计数到n-1时，输出信号电平翻转。

例：系统时钟50MHz，需要10k的时钟输出。

需要对系统时钟进行5000分频，计数器计数到2499，out信号翻转，即可实现out为10k。

RTL：

module divider_even
#(parameter	even_number = 'd5000)
(
	input	wire		clk  ,
	input	wire		rst_n,

	output	reg		clkt
);
	reg[11:0]	cnt;
//counter to even_number-1
always@(posedge clk or negedge rst_n)
begin
	if(!rst_n)
		cnt <= 12'd0;
	else if(cnt == even_number/2-1)
		cnt <= 12'd0;
	else
		cnt <= cnt + 1'b1;
end

//clkt logic
always@(posedge clk or negedge rst_n)
begin
	if(!rst_n)
		clkt <= 1'b0;
	else if(cnt == even_number/2-1)
		clkt <= ~clkt;
	else
		clkt <= clkt;
end
endmodule

Tb：

`timescale 1ns/1ns
`define	clk_period 20
module tb();
reg	clk  ;
reg	rst_n;
wire	clkt ;
initial
begin
	clk  <= 1'b0;
	rst_n<= 1'b0;
	#50
	rst_n<= 1'b1;
	#1000
	$stop;
end
always #(`clk_period/2) clk <= ~clk;

divider_even
#(.even_number(10))
u1
(
	.clk  (clk  ),
	.rst_n(rst_n),

	.clkt (clkt )
);
endmodule

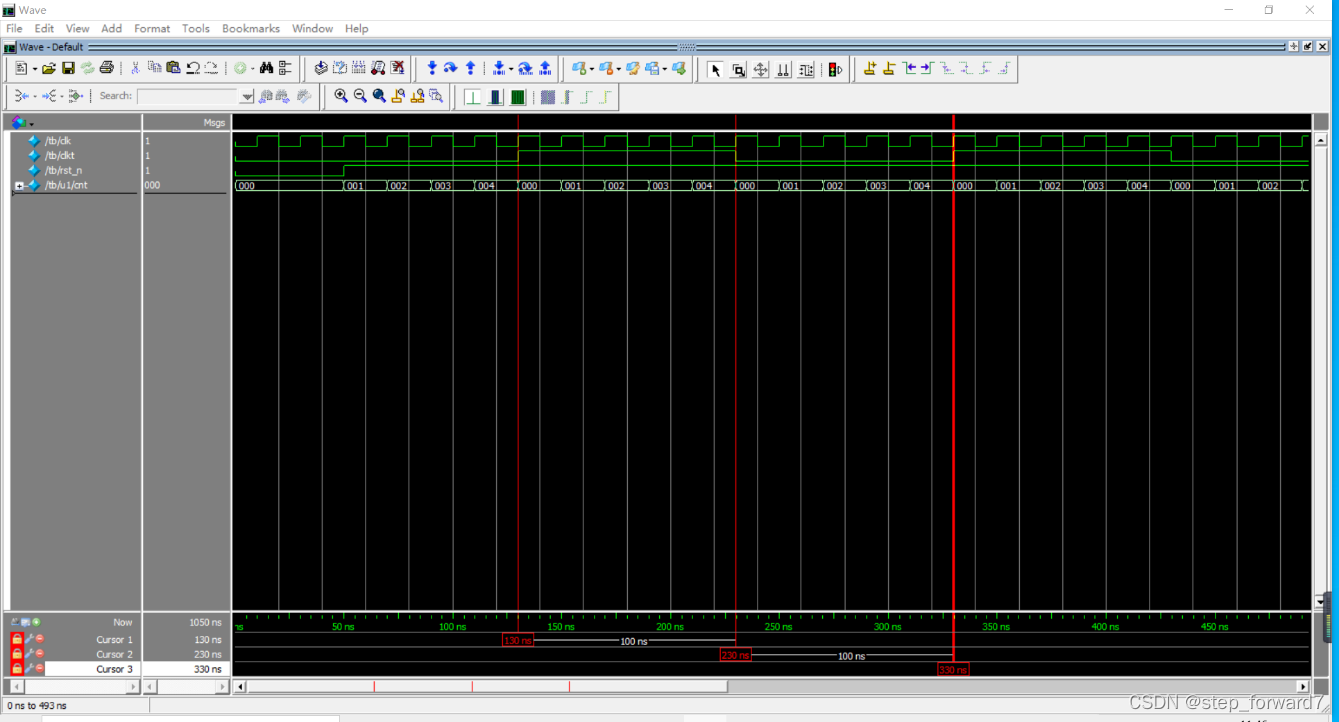

Modelsim仿真实现10分频

图1

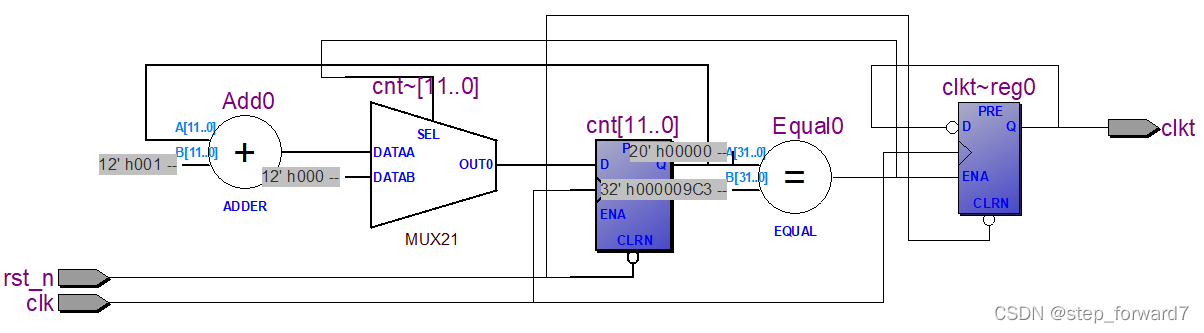

Quartus综合后的电路

图2

奇数次分频（占空比50%）

原理：

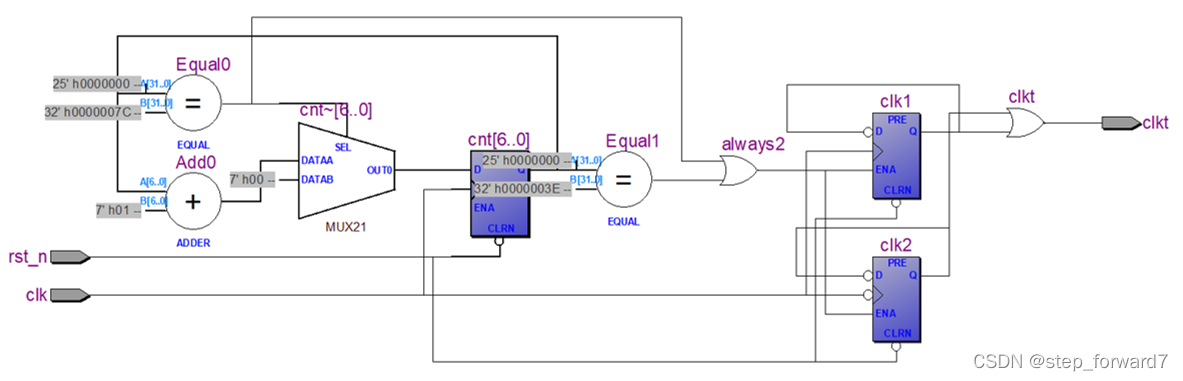

要实现2n+1分频，使用计数器在计数到n和2n时，分别在系统时钟上升沿和下降沿翻转得到两个生成时钟，再将两个时钟做与/或运算，得到分频后的时钟。

例：系统时钟50MHz，需要400k的时钟输出。

需要对系统时钟进行125分频，计数器计数到62，clk1在上升沿翻转，clk2在下降沿翻转，当计数值满时（即124）clk1、clk2再次翻转，将clk1、clk2进行与运算得到400k时钟。

RTL:

module divider_odd
#(parameter	odd_number =7'd125)
(
	input	clk  ,
	input	rst_n,

	output	clkt
);
	reg[6:0]	cnt;
	reg		clk1;
	reg		clk2;

always@(posedge clk or negedge rst_n) begin
	if(!rst_n)
		cnt <= 'b0;
	else if(cnt == odd_number-1)
		cnt <= 'b0;
	else
		cnt <= cnt + 1'b1 ;
end
always@(posedge clk or negedge rst_n) begin
	if(!rst_n)
		clk1 <= 'b0;
	else if(cnt == odd_number-1 || cnt == (odd_number-1)/2)
		clk1 <= ~clk1;
	else
		clk1 <= clk1;
end

always@(negedge clk or negedge rst_n) begin
	if(!rst_n)
		clk2 <= 'b0;
	else if(cnt == odd_number-1 || cnt ==  (odd_number-1)/2)
		clk2 <= ~clk2;
	else
		clk2 <= clk2;
end

assign	clkt = clk1||clk2 ;

endmodule

Tb：

`timescale 1ns/1ns
`define clk_period 20
module tb();
reg	clk;
reg	rst_n;
wire	clkt;
initial
begin
	clk   <= 1'b0 ;
	rst_n <= 1'b0 ;
	#50
	rst_n <= 1'b1;
	#2000
	$stop;
end
always #(`clk_period/2) clk <= ~clk;

divider_odd
#(	.odd_number(9))
u1
(
	.clk  (clk  ),
	.rst_n(rst_n),

	.clkt (clkt )
);
endmodule

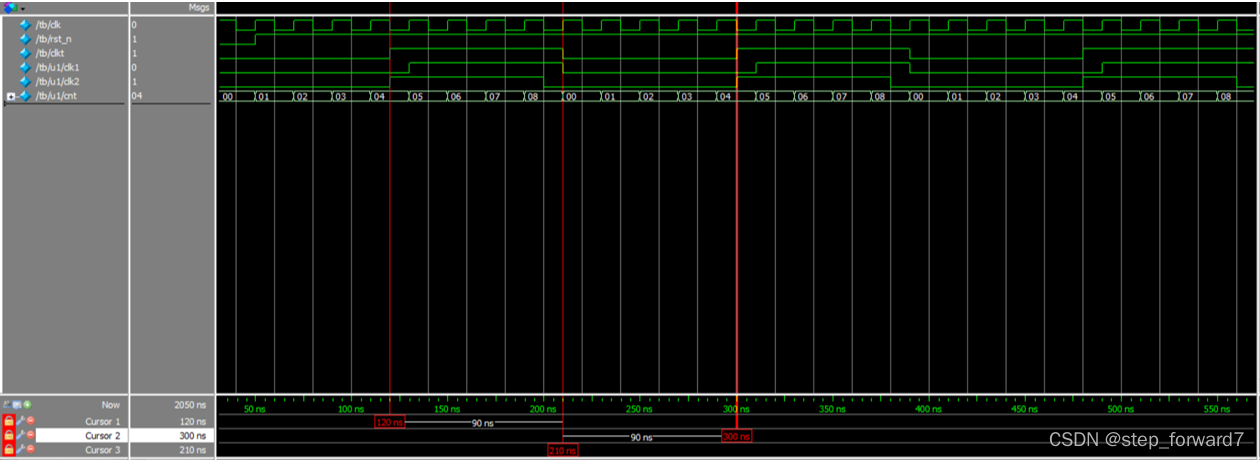

modelsim仿真实现9分频

图3

图4

疑惑一：信号赋值时，一个always块中对多个变量赋值和分开赋值一样吗？

综合出来的电路结构是一样的，见图2.

第一种：在同一个always块中赋值

always@(posedge clk or negedge rst_n)

begin

    if(!rst_n)begin

       cnt <= 12'd0;

       clkt <= 1'b0;end

       else if(cnt == even_number/2-1)begin

       cnt <= 12'd0;

       clkt <= ~clkt;end

       else begin

       cnt <= cnt + 1'b1;clkt <= clkt;end

end

第二种：分别在两个always块中赋值

//counter to even_number-1

always@(posedge clk or negedge rst_n)

begin

    if(!rst_n)

       cnt <= 12'd0;

    else if(cnt == even_number/2-1)

       cnt <= 12'd0;

    else

       cnt <= cnt + 1'b1;

end

//clkt logic

always@(posedge clk or negedge rst_n)

begin

    if(!rst_n)

       clkt <= 1'b0;

    else if(cnt == even_number/2-1)

       clkt <= ~clkt;

    else

       clkt <= clkt;

end

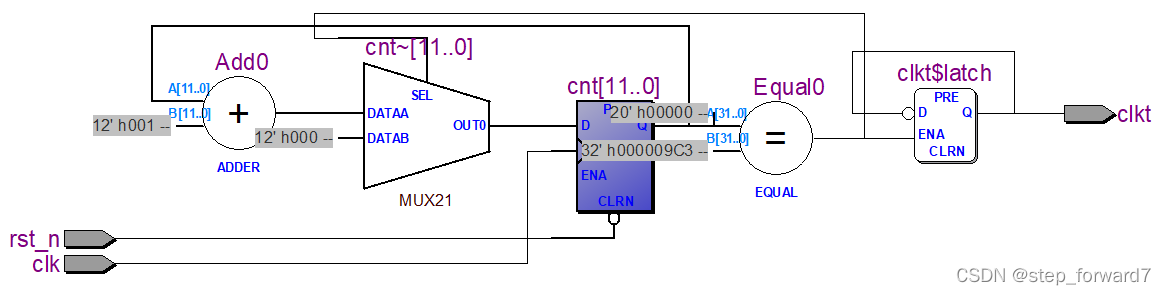

疑惑二：如果clk不用时序逻辑，会有什么影响？

assign clkt = (cnt == even_number/2-1)?(~clkt):clkt;

综合之后产生Latch，因为在组合逻辑中赋值给自己会产生latch；

产生latch的情况参考：

verilog代码中避免出现latch方法_Jimbo_Zhang的博客-CSDN博客_verilog如何避免latch

图5

仿真出错

图6

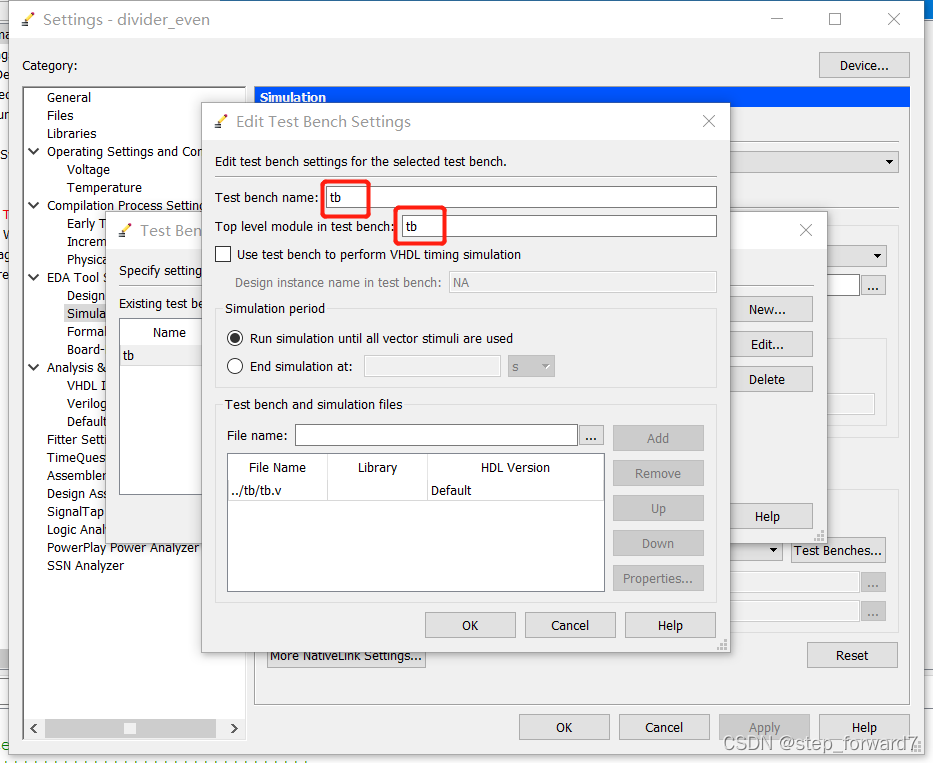

踩坑1：quartus中配置仿真文件时（图5），不能带 .v，否则会出现：

Error：Failed to access library 'tb_divider_even' at "tb_divider_even".

图7

踩坑2：文件名（xx.v）要与模块名字(module xx)相同，否则modelsim无法运行。
