锂离子电池电量计的选择

电池管理中，电量计负责估计电池容量可使电池发挥更大更优的性能，延长系统使用时间，本篇文章介绍电量计检测方法以及各方法优缺点。

基本概念

• 荷电状态SOC(State-Of-Charge)

SOC实际是指容量的百分比，即电池剩余容量与总容量的比值。电池满电状态下SOC是100%，电池完全放电状态下SOC是0%。

• 放电深度DOD(Depth-Of-Discharge)

放电深度DOD其实和SOC表达的是同一个意思，表达的是电池从满电状态下放了多少电，即SOC是100%，DOD=0%;当SOC是0%，DOD是100%。

---

电池容量监测方法

• 开路电压法OCV(Open Circuit Voltage)

电池电压与容量存在一定的对应关系，检测电池开路电压可估算出电池电量。开路电压的测量条件一般是电池无工作超过30分钟时两端的电压。

该方式在不同负载、温度、电池老化下，电池电压曲线也会不同。在这种情况下开路电压法检测会有很大误差。

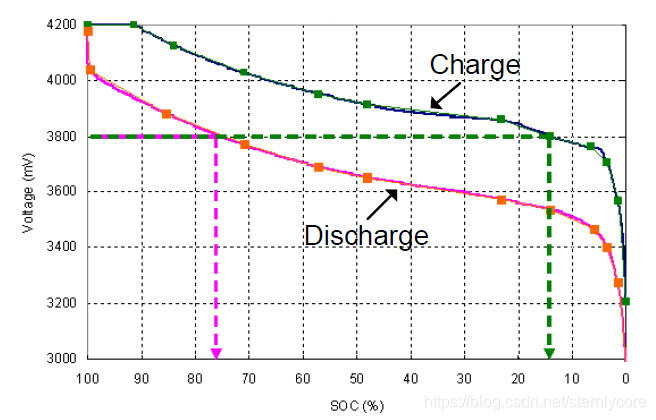

在电池充放电以及轻重负载时，开路电压法估算的SOC差距会很大，如下图所示：

优势：无需完全放电就能学习、小负载电流下测量准确
劣势：负载变化、老化、温度变化对其影响很大，测量偏差较大

---

• 库伦计量法（Coulomb Counter）

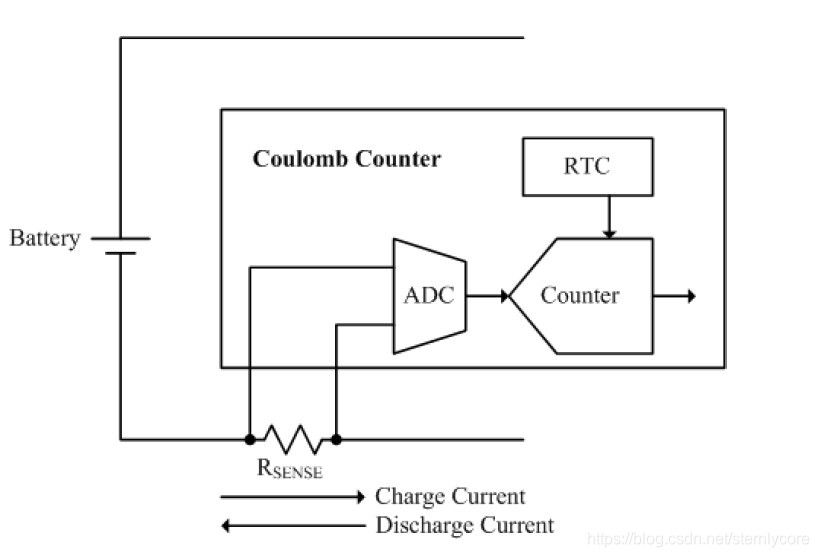

库伦计量法原理是在电池充电/放电路径连接一个检测电阻，ADC测量电阻两端的电压就可以计算出流过的电流以及充电/放电检测，再进行时间与电流的积分，从而计算出库伦。

每进行一次完全放电就会计算出放出容量需要更新电池的容量，也就是说需要自我学习定期更新容量。

优势：

• 不受电压值的影响
• 积分测量准确度高

劣势：

• 需要周期学习更新电池容量
• 自放电必须建模学习
• 不更新的话每充电10次误差增加1%

库伦计量时，需要在完全放电之前进行学习，当容量为0%时再学习就晚了，所以一般电池更新是在电池电量还剩7%进行更新，计算出容量后除以93%即可计算出完全容量。但实际应用中，大部分电池不会用到7%再充电，可能电量在30%的时候就会充电，这样的话容量得不到更新，累积误差就会越来越大！

还有就是对电池自放电的估算，也是不准确的。电池内部的自放电，由于库伦计连接在电池外面无法检测电池内部的电流变化，只能通过搭设电源模型进行简单估计误差较大。

---

• 阻抗追踪测量（TI Impedance Track）

TI 的阻抗跟踪 电池电量计技术是一种功能强大的自适应算法，与电池组具体的化学属性结合可以非常准确计算电池SOC。阻抗追踪测量结合了开路电压测量与库伦计量的优点，没有负载下使用开路测量准确检测电量，有负载情况下，利用库伦计量检测电量。不管是电压电流测量，对其影响最大的就是电池内部阻抗。

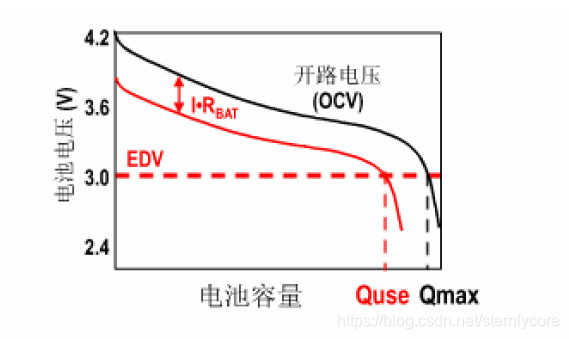

$V$=$V_{ocv}$ - $I\ast R_{bat}$

其大致原理是：先得到OCV与实际容量曲线，再实时测量电池阻抗，检测电流通过上述公式得到实际OCV从而得出电池电量。

由于技术比较复杂，有兴趣的可以查看Theory and Implementation of Impedance Track™ Battery Fuel-Gauging Algorithm in bq2750x Family。

目前来看，使用库伦计测量还是主流测量方案，其误差以及劣势可以通过软件算法进行优化提高测量精度。
