STEP7的SCL编程9*9乘法表

FUNCTION_BLOCK FB2

TITLE = 'mul9_9'
//
// Block Comment...
//
VERSION: '1.0'
AUTHOR: wxl
NAME: Name
FAMILY: Family
(*

输出9*9乘法表及所有乘法的和

*)
// Block Parameters
VAR_INPUT
    // Input Parameters输入参数定义
Start :BOOL;
Stop:BOOL;
Rst :BOOL;
END_VAR

VAR_IN_OUT
    // I/O Parameters
END_VAR

VAR_OUTPUT
    // Output Parameters输出变量定义
Qresult :INT;
END_VAR

VAR_TEMP
    // Temporary Variables

END_VAR
VAR
    // Static Variables
i:INT;
j:INT;
k:INT;
Result:INT;
Runstate:BOOL;
ResultStruct:ARRAY[0..99] OF TwoNoMult;

//定义了100个数据，每个数据都是TwoNoMult数据类型，TwoNoMult中包含3个数据Frist,Second

//和Result，调用格式ResultStruct[x].Frist，ResultStruct[x].Second,ResultStruct[x].Result。定义

//见下面说明部分。

END_VAR

    // 复位数据
    IF Rst=1 THEN
        i:=0;
        j:=0;
        k:=0;
        Result:=0;
        Qresult:=0;
        Runstate:=0;

    END_IF;

 // 计算数据
    IF Start=1 AND Stop=0 AND NOT Runstate THEN
        FOR i:=1 TO 9 DO
            FOR j:=i TO 9 DO
                Result:=i*j;
                 Qresult:=Result+Qresult;//计算99乘法表说有乘积的和。
                 ResultStruct[k].Frist:=i;
                 ResultStruct[k].Second:=j;
                 ResultStruct[k].Result:=Result;
                 k:=k+1;
                 IF j=9 THEN
                    Runstate:=1;//运行到最后一步，值为标志位，此后循环中将不再进行计算
                    END_IF;

            END_FOR;
        END_FOR;
    END_IF;

    ;
END_FUNCTION_BLOCK



说明：

这里TwoNoMult是一个UDT数据类型，定义如下

其中Frist是第一个被乘数；Second是乘数，Result是乘积。

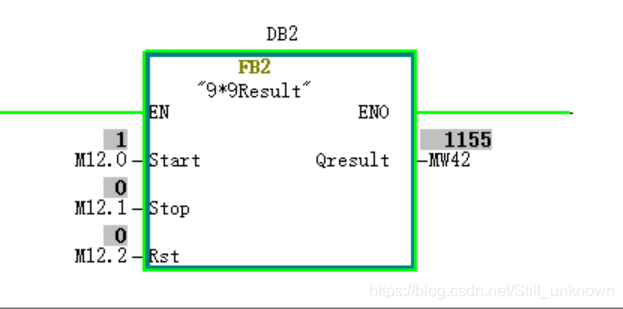

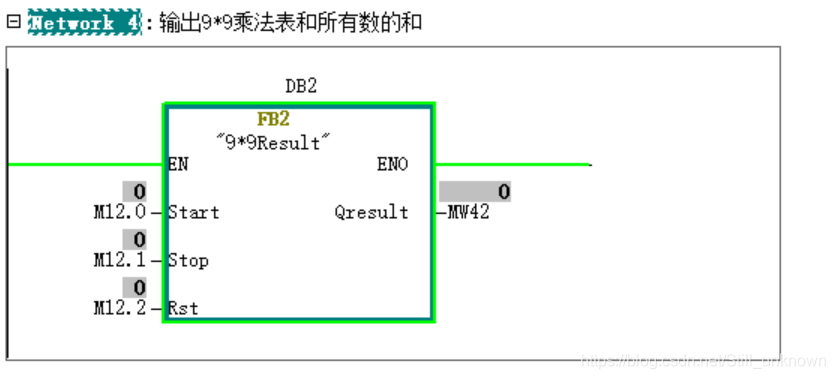

1.在OB1中调用源程序生成的FB2，背景数据块为DB2

2.运行后数块中的数据如下

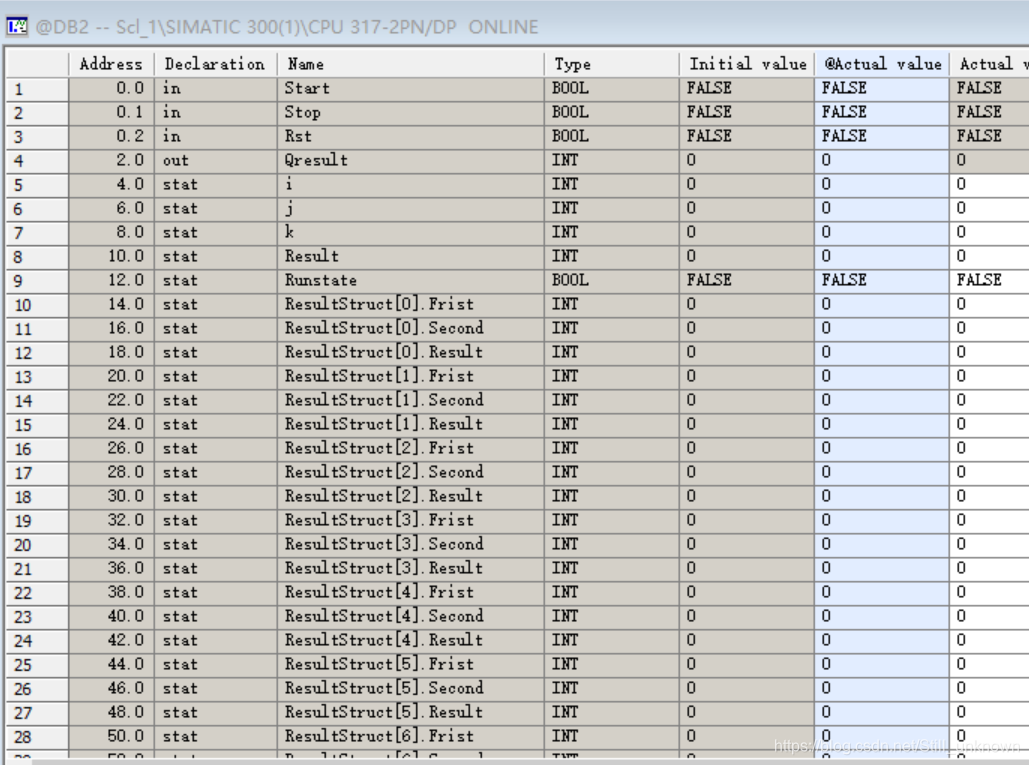

Start=0，时DB2

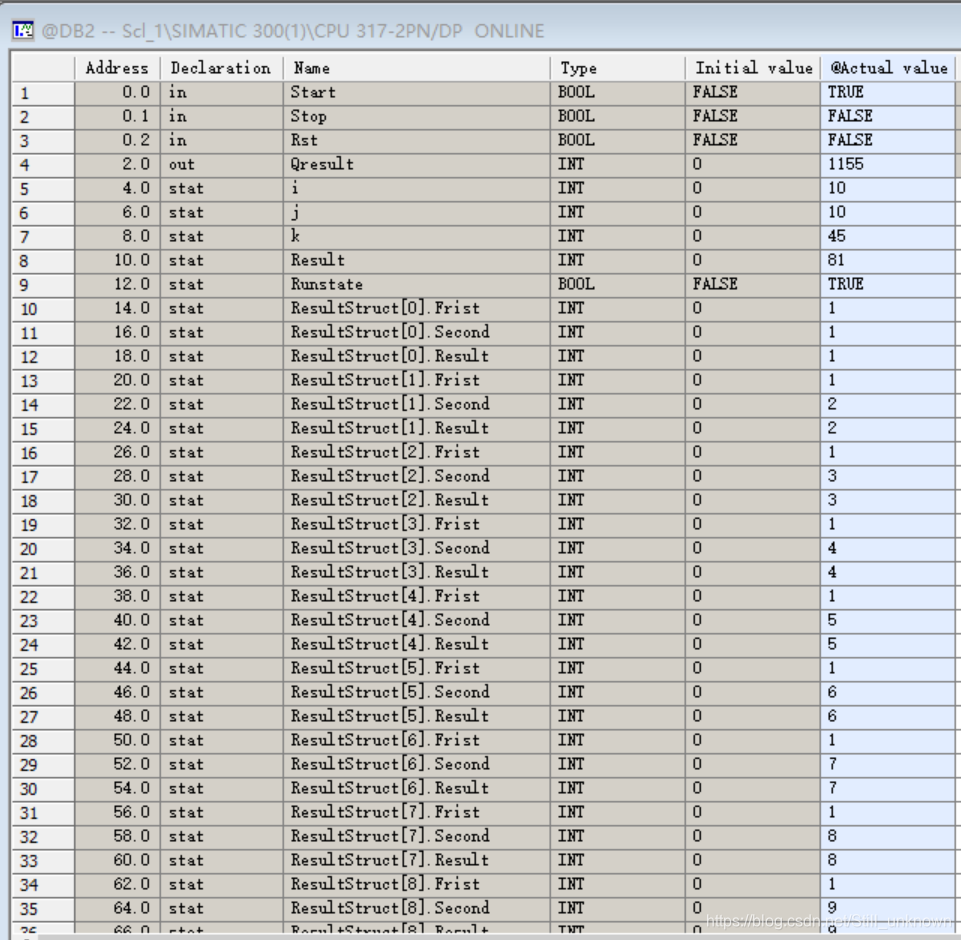

Start=1，时DB2
