采用51单片机+DHT11温湿度+继电器+水泵+LCD1602显示屏+按键组成

主要通过DHT11温湿度采集当前的温湿度相关参数，并且显示到LCD1602上面，通过按键可以调节湿度的阈值，自动模式下：当湿度低于当前的阈值，继电器打开驱动水泵进行抽水浇花，也可以通过按键设置手动模式，然后通过按键手动打开和关闭水泵浇花，文末有资料分享：

8-基于51单片机的智能浇花系统（程序+原理图+PCB+全套资料）

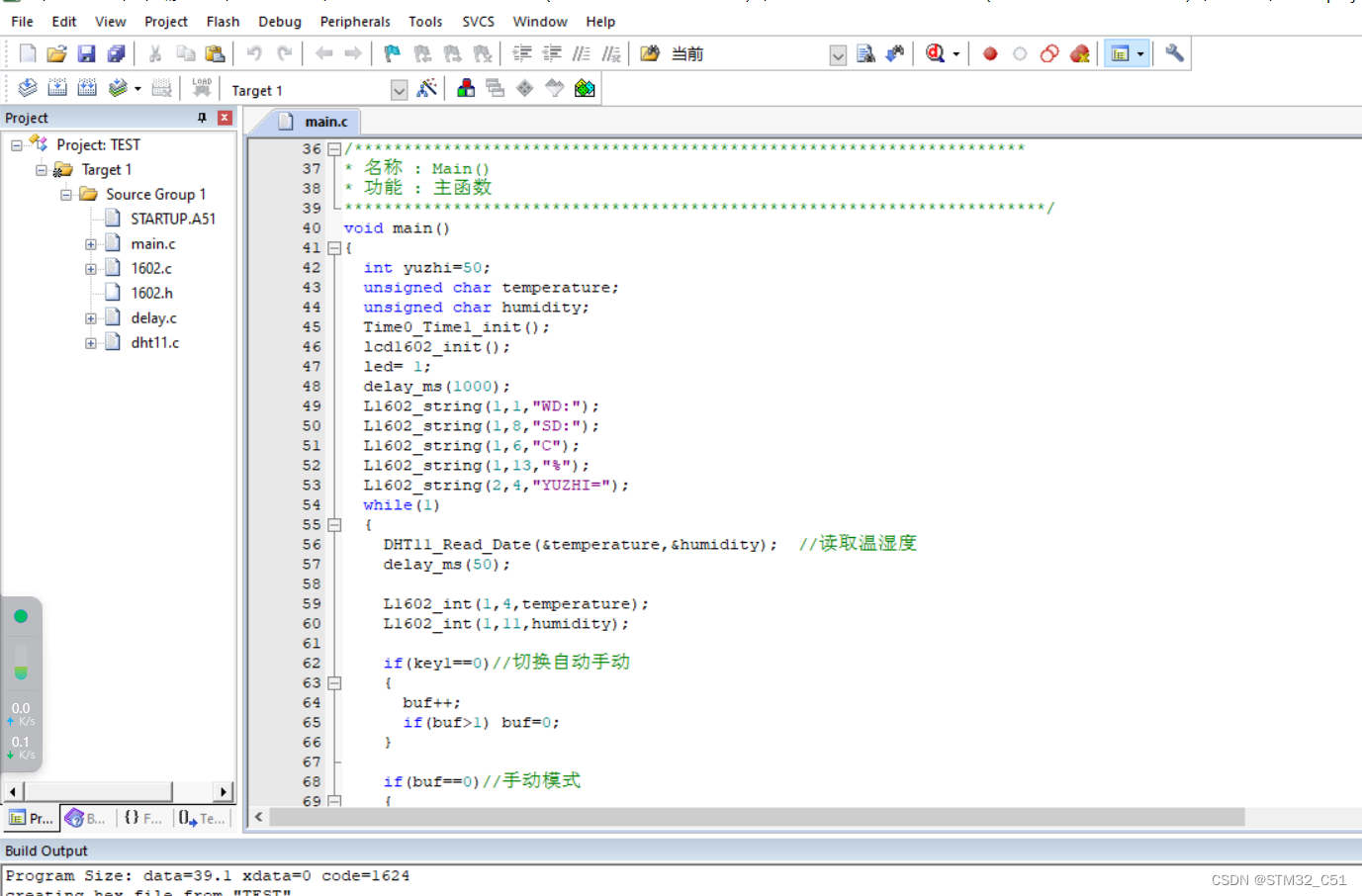

程序部分展示，有中文注释，新手容易看懂

sbit key1 = P1^0; //手动自动切换
sbit key2 = P1^1; //开关
sbit key3 = P1^2; //开关
sbit key4 = P1^3; //预留
sbit key5 = P1^4; //预留
sbit key6 = P1^5; //预留

sbit q1 = P3^4;//抽水
sbit q2 = P3^5;//预留

sbit led = P3^6;//预留指示灯

int count=0;
int shi=0,fen=0,miao=0,shi1=0,fen1=0; //
char buf=0;//自动&手动

/**定时器0、计数器1初始化子程序**/
  void Time0_Time1_init()
{
   TMOD=0X51;//模式选定时器0、计数器1，工作方式选定时器0定时模式1、计数器1计数模式1。
   TH0=(65536-50000)/256;//定时器0高8位定时50毫秒
   TL0=(65536-50000)%256;//定时器0低8位定时50毫秒
   TH1=0;//计数器1高8位计数初值为0
   TL1=0;//计数器1低8位计数初值为0
   EA=1;//打开总中断
   ET0=1;//打开定时器0的中断
   TR0=1;//打开定时器0
   ET1=1;//打开计数器1的中断
   TR1=1;//打开计数器1
}
/********************************************************************
* 名称 : Main()
* 功能 : 主函数
***********************************************************************/
void main()
{
	int yuzhi=50;
	unsigned char temperature;
	unsigned char humidity;
	Time0_Time1_init();
	lcd1602_init();
	led= 1;
	delay_ms(1000);
	L1602_string(1,1,"WD:");
	L1602_string(1,8,"SD:");
	L1602_string(1,6,"C");
	L1602_string(1,13,"%");
	L1602_string(2,4,"YUZHI=");
	while(1)
	{
		DHT11_Read_Date(&temperature,&humidity);	//读取温湿度
		delay_ms(50);

		L1602_int(1,4,temperature);
		L1602_int(1,11,humidity);

		if(key1==0)//切换自动手动
		{
			buf++;
			if(buf>1) buf=0;
		}

		if(buf==0)//手动模式
		{
			L1602_string(1,15,"SD");
			if(key2==0) led=q1=q2=0;
			if(key3==0) led=q1=q2=1;

		}

		if(buf==1)//自动模式
		{
			L1602_string(1,15,"ZD");
			if(key2==0)
			{
				yuzhi++;
				if(yuzhi>99) yuzhi=99;
			}

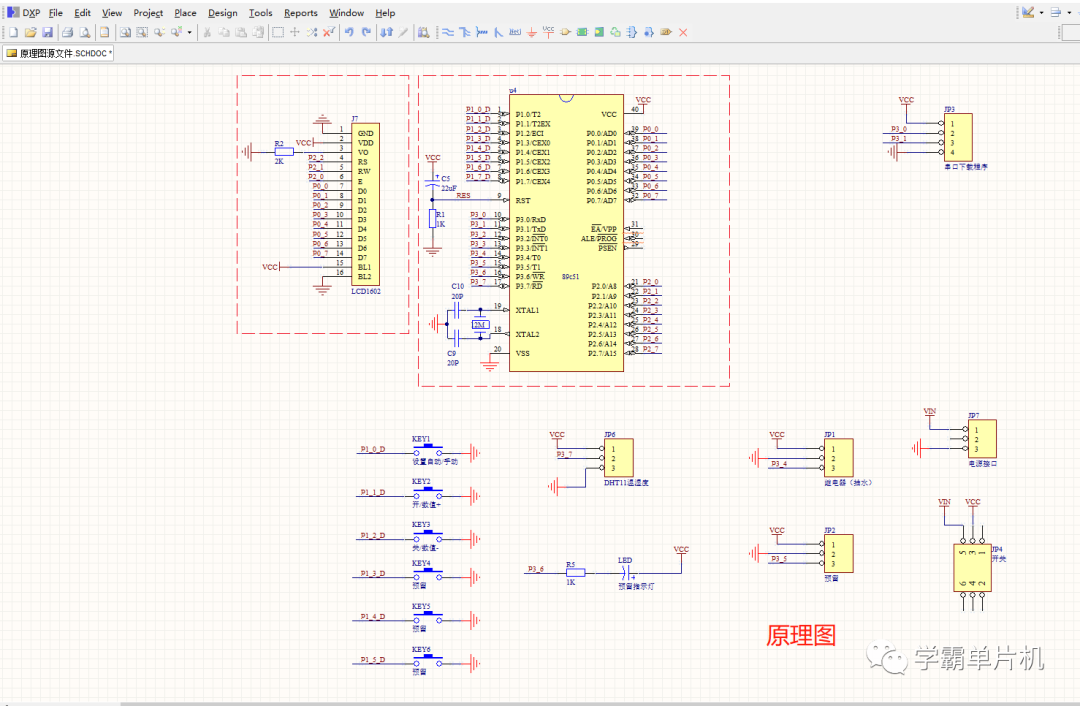

下面是原理图文件展示：
