通过串口控制LED的亮灭

USART 系列文章目录

五一假期，博主闲着没事，想起之前自己调试串口控制LED的亮灭问题尚未解决，便开始调试，再调试了一会时间后，觉得应该把它记录下来。

这一切问题的起源还得怪之前调试不认真，太浮躁了。

---

---

前言

其中使用USART串口的一些配置方法在我之前的博客有粗略带过，纯小白看不懂建议看看其他csdn大佬们写的配置USART的方法和步骤。
我写这篇博客的目的是通过USART串口控制LED的亮灭问题，记录下我所调试过程中遇到的问题，和对于串口的一些自己的理解。

---

一、配置串口

由于我之前的博客有带过，就那几个步骤，注意下需要和电脑进行通信所配置的串口号、波特率、奇偶校验位、停止位、数据位那几个特殊注意下，以方便和电脑的串口调试助手进行通信。

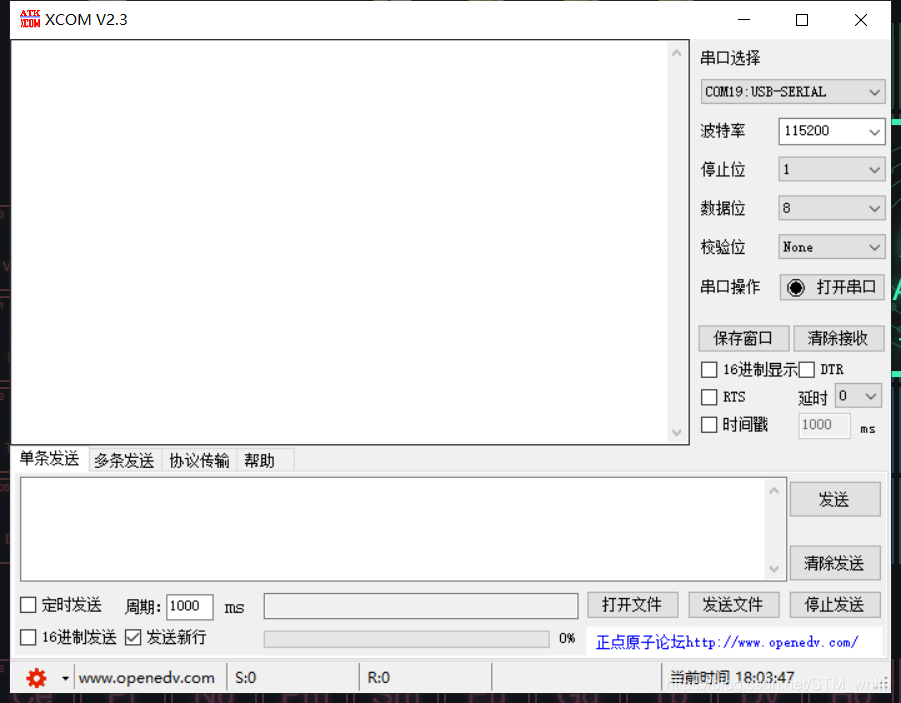

我所使用的是XCOM的串口调试助手。


这里就贴下我所配置的串口代码吧

void uart_init(u32 bound){
 	//GPIO端口设置
 	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;


	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA时钟

	//USART1_TX   GPIOA.9
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

  //USART1_RX	  GPIOA.10初始化
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10


   //USART 初始化设置

	USART_InitStructure.USART_BaudRate = bound;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式

  USART_Init(USART1, &USART_InitStructure); //初始化串口1
  USART_Cmd(USART1, ENABLE);                    //使能串口1

}

二、主要操作

我试过了两种方法来控制LED亮灭，一种是通过串口中断从而使LED的状态翻转，另外一种则是跳过中断，在主函数中使LED的状态翻转。

1.通过串口中断

基于配置好的串口，我们需要加上一个串口中断初始化的配置函数和串口中断处理函数

串口中断初始化的配置函数如下：

void NVIC_Init()
{
	NVIC_InitTypeDef NVIC_InitStructure;

	//Usart1 NVIC 配置

  NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

  	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断
}

对于中断的相应问题日后的会特意写一篇博客来分析。

font color=#256AAA >串口中断处理函数如下：

void USART1_IRQHandler(void)
{
	u8 Res;

	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
	{
		Res =USART_ReceiveData(USART1);	//读取接收到的数据
		printf("Receive Succsed: %2x \r\n", Res);//回复接收完成
        if(Res==0x01)
          LED0=!LED0;
		//USART_ClearFlag(USART1,USART_IT_RXNE);
	}
}

分析：在该段函数中，我先定义了一个Res的变量来储存串口接收到的数值，再通过printf函数（使用的是原子哥所重写的函数）将其打印到串口。
使用得到Res的函数与对应的数值进行比较，从而翻转LED0的状态。

2.通过主函数

char ReceivedData = NULL;

int main( void )
{
	u8 Receive_Data = 0;

	NVIC_PriorityGroupConfig( NVIC_PriorityGroup_2 );       /* 设置NVIC中断分组2:2位抢占优先级，2位响应优先级 */
	uart_init( 115200 );                                      /* 串口初始化为9600 */
	delay_init();                                           /* 延时函数初始化 */
	LED_Init();
	BEEP_Init();




	while ( 1 )
	{
		delay_ms(1000);
		printf("开始测试\r\n");


		if(USART_GetITStatus(USART1, USART_IT_RXNE))        //若接收到数据
        {
            Receive_Data = USART_ReceiveData(USART1);        //读取数据后,RXNE标志位自动清零;
            printf("Receive Succsed: %d \r\n", Receive_Data);
            if(Receive_Data == '1')
			{
                LED0 = !LED0;
			}
			else
			{
				printf("runing\r\n");
				delay_ms(2000);
			}
		}


	}
}

分析：在该段函数中，同样也是使用了一个中间变量来储存串口接收的数据。

———————————————————————————————————————

要注意的是：用此方法，轮询接收stm32发送的时候，只能接收一个字符，而不能接收多个字符，接收多个字符就会出问题，同时在串口调试助手的时候，要将“发送新行”取消勾选，否则也是会出问题的。

三、库函数分析

在这几段代码中我都使用到了库函数，下面将其列出来：

1. USART_GetITStatus(USART1, USART_IT_RXNE)
2. USART_ReceiveData(USART1)
   对于通过串口控制LED状态翻转的实现中，这些库函数格外重要。

1.USART_GetITStatus(USARTx, USART_IT_RXNE)

该函数可以用于获取中断信息，并返回1或者0.

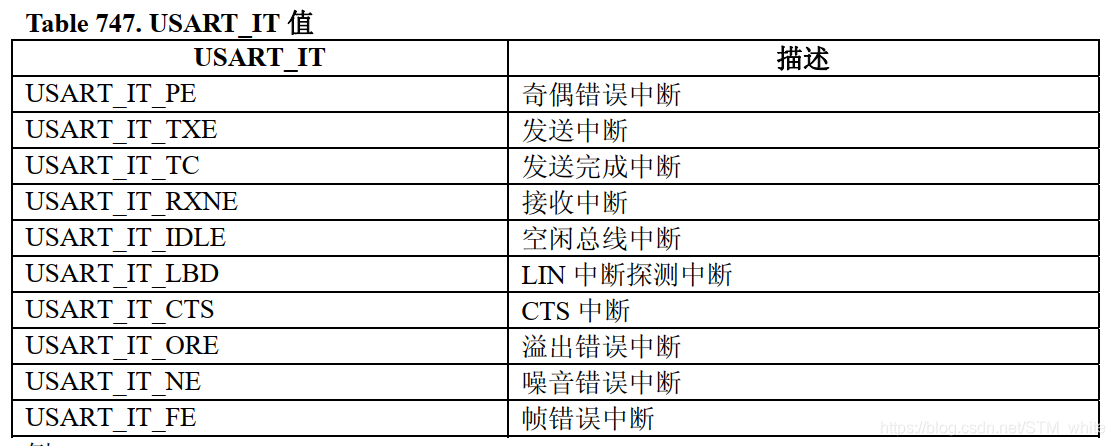

在这个功能的实现中，使用了USART_IT_RXNE这个状态标记位。

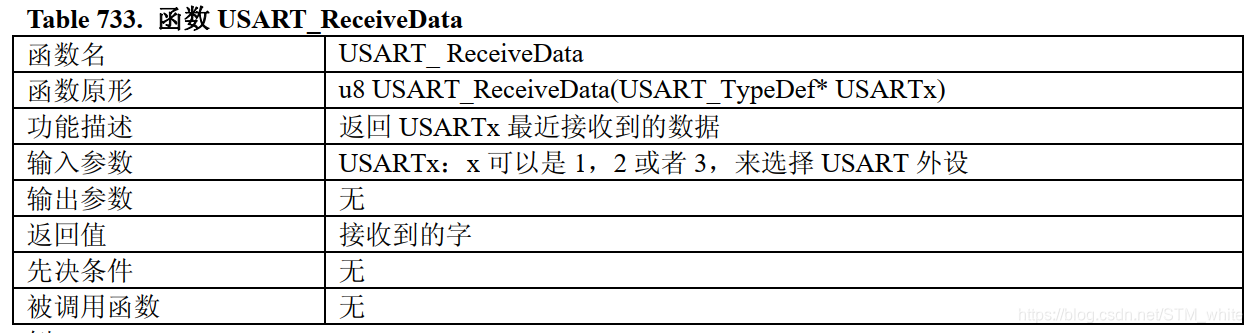

2.USART_ReceiveData(USART1)

该函数可以将接收到的数据赋值给另外一个变量。

Receive_Data = USART_ReceiveData(USART1);        //读取数据后,RXNE标志位自动清零;

总结

注意USB转TTL接口的接线问题，确保它正确接线。
同时，各位读者还可以基于这篇博客的基础，自己外扩串口控制其他模块的功能。举一反三。

写这篇博客主要还是想告诉自己戒骄戒躁，调试程序的时候需要耐心。
